Как согласовать работу запуска ARS-202, 203 с системой Sobr-GSM 130, 100

Как согласовать работу запуска ARS-202, 203 с системой Sobr-GSM 130, 100.

1.Если установлен ARS-202 с системой Sobr - GSM130, 100 (без предпускового/подогревателя).
В СИМ карте в Служебной записи (9 - цифр по таблице №1 из инструкции по установке)
Цифра СЕДЬМАЯ должна быть =0 (синий провод = запуск).
Цифра ПЯТАЯ должна быть =2 (бело/коричневый = Контроль запуска по +12в).

Для контроля работы автозапуска от таймера и по температуре (без команды):
Подключить Бело/коричневый провод (Sobr - GSM130, 100)
к белому проводу (сервисному реле) запуска ARS-202
Н. Р.1 Оранж Нормально разомкнутый контакт первой группы контактов.
Н. З.1 Син Нормально замкнутый контакт первой группы контактов.
Общ1 Бел Общий контакт первой группы контактов.
Синий подключить к массе(-) оранжевый к плюсу(+12в).

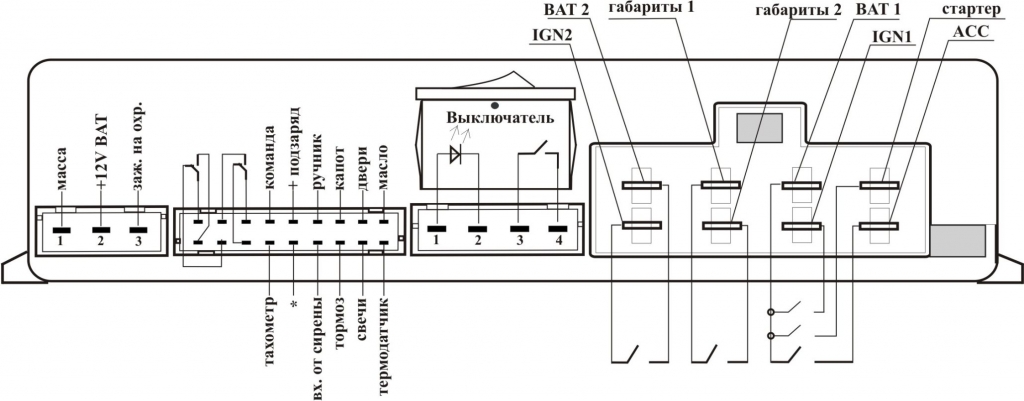

рис.1


2. Если запуск ARS-203
При подключении ARS-203 к Sobr - GSM130, 120. выход «тормоз» развязать МОЩНЫМ диодом, от входа «тормоз» систем Sobr - GSM130,120.
Согласно инструкции по установке ARS-203.

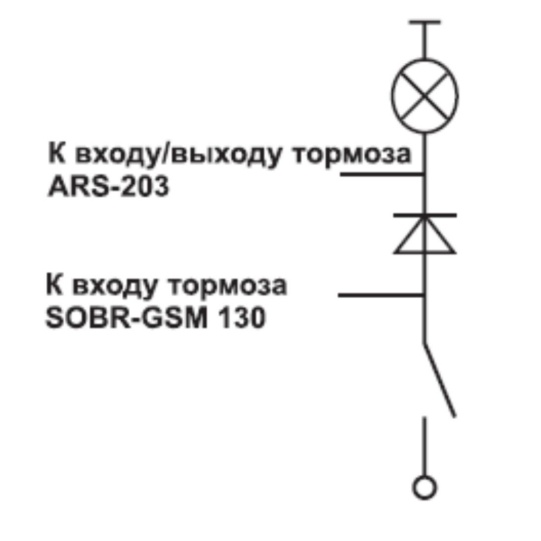

рис.2

В последних версиях в ARS-203 если в разъеме (18 пин.)
есть серый провод (11), диод ставить не нужно. Серый провод (11) подключить ко входу тормоза на Sobr - GSM130, 120.

Для управления:
1.Если установлен ARS-203 с системой Sobr - GSM130, 100 (без п/подогревателя) .
В СИМ карте в Служебной записи (9 - цифр по таблице №1 из инструкции по установке).
Цифра СЕДЬМАЯ должна быть =0 (синий провод = запуск).
Цифра ПЯТАЯ должна быть =2 (бело/коричневый = Контроль запуска по +12в).

Подключить синий провод (Sobr - GSM130,100) ко входу внешнего запуска ARS-203 - Бел /Синий (См. инструкции по установке).

Для контроля работы автозапуска от таймера и по температуре (без команды):
Подключить Бело/коричневый провод (Sobr - GSM130,100)
рис 3.


к синему проводу (сервисному реле) запуска ARS-203
Н. Р.1 роз/кор Нормально разомкнутый контакт первой группы контактов.
Н. З.1 бел Нормально замкнутый контакт первой группы контактов.
Общ1 син Общий контакт первой группы контактов.
Белый подключить к массе(-) Розово/коричневый к плюсу(+12в).

Розовый +12 IGN контроль зажигания для Sobr - GSM130,
или провод бело/жёлтый Sobr - GSM100 контроль зажигания,
ДОЛЖЕН видеть включение/выключение ЗАЖИГАНИЯ при работе запуска.
(См. инструкции по установке)

3. Для получения на телефон владельца информации от Sobr - GSM130, 100 о работе запуска:
Программируются функции 29 и 30
29=0 нет сообщений, 29=1 звонок, 29=2 СМС сообщение о ВКЛ. запуска.
30=0 нет сообщений, 30=1 звонок, 30=2 СМС сообщение о ВЫКЛ. запуска.
(см. Руководство пользователя).
