Передний центральный подлокотник - детали и узлы

1 -

25 Нм

2 -

Задняя часть центральной консоли

❑

снятие и установка → Глава

3 -

Передняя облицовка опоры переднего среднего подлокотника

❑

снятие и установка → Глава

❑

заклипсована

4 -

Штекерный разъем антенны телефона

❑

снятие и установка → Глава

5 -

Опора переднего подлокотника

❑

снятие и установка → Глава

6 -

1 Нм

7 -

Ручка

❑

снятие и установка → Глава

8 -

Вещевой отсек

❑

снятие и установка → Глава

9 -

0,5 Нм

10 -

Печатная плата телефона

❑

снятие и установка → Глава

11 -

Крепление телефона или штатив мобильного телефона

❑

снятие и установка → Глава

12 -

Крышка

❑

снятие и установка → Глава

13 -

Подушка

❑

снятие и установка → Глава

14 -

25 Нм

15 -

Штекерный разъем телефона / мобильного телефона

❑

снятие и установка → Глава

16 -

Задняя облицовка опоры переднего среднего подлокотника

❑

снятие и установка → Глава

❑

заклипсована

17 -

Прокладка

18 -

Опора переднего подлокотника

Снятие и установка переднего подлокотника

Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства

⧫

Съемник -3438-

Снятие

–

Установить горизонтально пластины дефлектора задней центральной консоли.

Инструкция

Дефлектор задней центральной консоли имеет отверстия для вставки съемника -3438-.

–

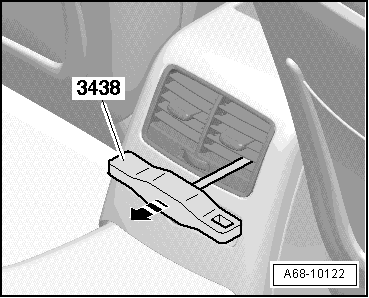

Извлечь осторожно дефлектор задней центральной консоли с помощью съемника -3438- в - направлении стрелки - из центральной консоли.

–

При наличии, отсоединить электрический разъем от дефлектора задней центральной консоли.

–

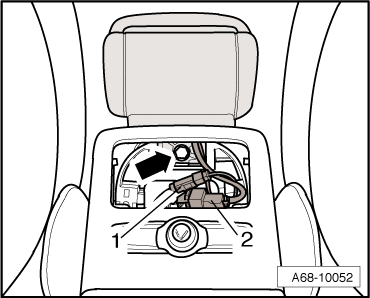

При наличии отсоединить электрические штекерные разъемы -1- и -2-.

–

Открутить болт - стрелка-.

–

Откинуть передний средний подлокотник вверх.

Установка

Установка в обратной последовательности, при этом учитывать следующее:

–

Вдавить дефлектор задней центральной консоли до ввода фиксаторов в монтажный проем.

Момент затяжки

Деталь

Нм

Передний средний подлоконник к опоре

25
