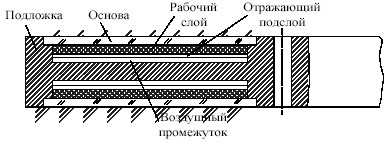

Рисунок 1.22 - Конструкция двустороннего оптического диска

Имеются отражающий зеркальный слой и воздушный промежуток. Подложка выполнена из пластика. В качестве материала рабочего слоя применяются теллур и его сплавы, сплав селена, индия, меди, алюминия, никеля и цинка.

Конструкция оптической головки, предназначенной для записи и считывания  дисков, приведена на рисунке 1.23. Наиболее распространены компакт-диски диаметром 119 мм (4,7 дюймов). На однократно записываемом диске такого диаметра располагается 550 либо 680 Мбайт. Производятся так же диски диаметром 80 мм емкостью 200 Мбайт

Рисунок 1.23 - Оптическая головка комбинированного типа для  дисков с перезаписью

Устройства записи работают в трех режимах. В односеансном режиме запись всего диска должна осуществляться за один проход без перерывов. Многосеансный режим позволяет записывать данные за несколько сеансов, в результате чего информация на диске представляется в виде отдельных томов, напоминающих логические разделы жесткого диска и инкрементный режим позволяет записать часть данных, остановиться, а затем продолжить запись.

Оптическое дисковое ВЗУ состоит из двух частей: накопителя на оптических дисках (НОД) и устройства управления (УУ), приведенных на рисунке 1.24.

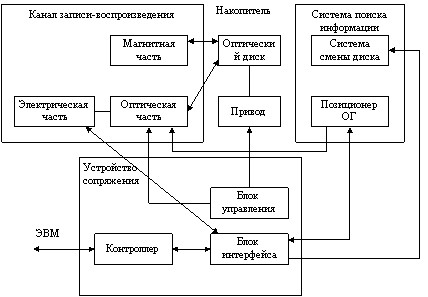

Рисунок 1.24 - Обобщенная структурная схема оптического дискового ВЗУ

В накопителе осуществляются процессы записи, хранения, считывания, стирания и поиска информации.

Связь УУ и НОД осуществляется по шинам: команд, состояния, адреса и по линиям: данных записи, данных воспроизведения, синхронизации данных воспроизведения.

Канал записи - воспроизведения (КЗВ) представляет собой часть информационного канала ВЗУ на ОД. С его помощью реализуется запись и воспроизведение информации на ОД. Он состоит из оптической и электрической части. Оптическую часть канала называют оптической головкой (ОГ).

Электрическая часть КЗВ в процессе записи преобразует информационные сигналы, поступающие из контроллера, в форму, пригодную для записи на ОД, и управляет непосредственно реализацией процесса записи путем изменения интенсивности лазерного луча, падающего на точку записи ОД, в соответствии с информационными сигналами. При воспроизведении электрическая часть КЗВ обрабатывает электрические сигналы, поступающие из фотоприемника: формирует, детектирует, распознает и передает их в контроллер.

В быстродействующих МО-накопителях в режимах записи и чтения используется буферная кэш-память большого объема (от 4 Мбайт).

Система поиска информации в НОД включает в себя позиционер оптической  головки, привод ОД а также в случае многодисковых НОД систему хранения, выбора и смены ОД.

Позиционер ОГ служит для перемещения ОГ на заданную дорожку ОД и удержания светового луча на дорожке в процессе записи и воспроизведения.

На рисунке 1.25 показана структурная схема CD ROM.

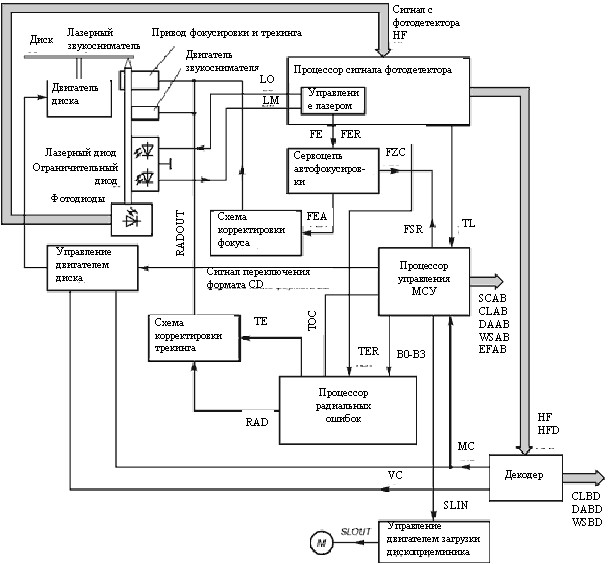

Рисунок 1.25 - Структурная схема CD-ROM

Состав:

сервосистема управления вращением диска; сервосистема позиционирования лазерного считывающего устройства; сервосистема автофокусировки; сервосистема радиального слежения; система считывания; схема управления лазерным диодом.

Сервосистема управления вращением диска обеспечивает постоянство линейной скорости движения дорожки считывания на диске относительно лазерного пятна. Характерными признаками исправной работы являются четко прослеживающиеся фазы:

старт и разгон вращения диска; установившийся режим вращения; интервал торможения до полной остановки; съем диска лотком каретки и вынос его наружу из дисковода.

На рисунке 1.26 показана структура связей оптико-электронной системы считывания информации.

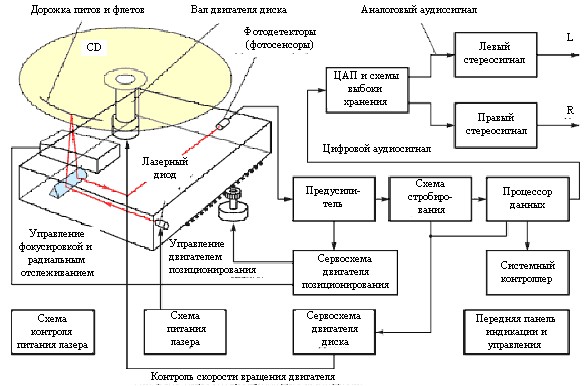

Рисунок 1.26 - Структура связей оптико-электронной системы

считывания информации

Сервосистема позиционирования головки считывания информации обеспечивает плавное подведение головки к заданной дорожке записи с ошибкой, не превышающей половины ширины дорожки в режимах поиска требуемого фрагмента информации и нормального воспроизведения. Сервосистема радиального слежения обеспечивает удержание луча лазера на дорожке и оптимальные условия считывания информации.

Контроль и управление вертикальным перемещением фокусирующей линзы осуществляется под воздействием сервофокуса. Эта система обеспечивает точную фокусировку лазерного луча в процессе работы на рабочей поверхности диска.

Система считывания информации содержит фотодетекторную матрицу и дифференциальные усилители сигналов. О нормальной работе этой системы можно судить по наличию высокочастотных сигналов на ее выходе при вращении диска.

Система управления лазерным диодом обеспечивает номинальный ток возбуждения диода в режимах пуска диска и считывания информации. Признаком нормальной работы системы является наличие ВЧ-сигнала амплитудой около 1 В на выходе системы считывания.

ВЗУ на ЦМД – содержащих материалах. Цилиндрические магнитные домены (ЦМД) представляют собой изолированные однородно намагниченные области магнетика в форме круговых цилиндров, направление вектора намагниченности в которых противоположно направлению намагниченности остальной части магнетика.

Для создания ЦМД на практике используются нанесенные на подложку тонкие плоскопараллельные пластины - пленки (толщиной от 1 до 100 мкм) магнитных материалов с наведенной в процессе изготовления анизотропией, обладающие малой остаточной индукцией порядка 0,01 - 0,02 тесла.

ВЗУ на основе голографии. Использование лазерной техники для ввода, хранения и выдачи информации в форме объемных изображений позволило создать голографические средства отображения (СО). Объем памяти голографических ЗУ практически неограничен: теоретически достижимая плотность записи с помощью двумерных голограмм - 410 8 бит/см2, а с помощью объемных голограмм - 41012 бит/см 3 .

1.4 Жесткие магнитные диски

Конструкция жесткого магнитного диска (ЖМД) представляется в виде камеры, внутри которой находится один или более дисковых носителей насаженных на один шпиндель и блок головок чтения/записи с их общим приводящим механизмом. Рядом с камерой носителей и головками располагаются схемы управления головками, дисками и называются контроллером (интерфейсным адаптером).

На диске располагаются концентрические дорожки, равномерно распределенные по всему носителю. Дорожки, находящиеся одна под другой на носителе, называются цилиндром. Операции чтения/записи производятся подряд над всеми дорожками цилиндра, после чего головки перемещаются на новую позицию. Воздух внутри камеры максимально очищен от пыли. Диски вращаются постоянно, а скорость вращения от 4500 до 15000 об/мин.

Для позиционирования головок чтения/записи применяются шаговые и линейные двигатели механизмов позиционирования и механизмы перемещения головок в целом.

Парковкой головок называют процесс их перемещения в безопасное положение. Это - парковочное положение головок в той области дисков, где ложатся головки. Там, обычно, не записано никакой информации, кроме серво - это специальная посадочная зона. Для фиксации привода головок в этом положении в большинстве ЖМД используется маленький постоянный магнит, когда головки принимают парковочное положение - этот магнит соприкасается с основанием корпуса и удерживает позиционер головок от ненужных колебаний. При запуске накопителя схема управления линейным двигателем отрывает фиксатор, подавая на двигатель, позиционирующий головки, усиленный импульс тока. В ряде накопителей используются и другие способы фиксации - основанные, например, на воздушном потоке, создаваемом вращением дисков. В настоящее время на всех современных устройствах парковка головок накопителей производится автоматически внутренними схемами контроллера при отключении питания и не требует для этого никаких дополнительных программных операций.

Основные физические и логические параметры ЖМД. Наиболее распространены накопители с диаметром дисков 2.2, 2.3, 3.14 и 5.25 дюймов. Диаметр дисков определяет плотность записи на дюйм магнитного покрытия.

Число поверхностей - определяет количество физических дисков нанизанных на шпиндель (наиболее распространены устройства с числом поверхностей от 2 до 5).

Число цилиндров - определяет сколько дорожек (треков) будет располагаться на одной поверхности (все накопители емкостью более 1 Гигабайта имеют число цилиндров более 1024).

Число секторов - общее число секторов на всех дорожках всех поверхностей накопителя.

Число секторов на дорожке - общее число секторов на одной дорожке  (для современных накопителей показатель условный, т. к. они имеют неравное число секторов на внешних и внутренних дорожках, скрытое от системы и пользователя интерфейсом устройства).

Частота вращения шпинделя - определяет, сколько времени будет затрачено на последовательное считывание одной дорожки или цилиндра.

Время перехода от одной дорожки к другой - обычно составляет от 3,5 до 5 миллисекунд, а у быстрых моделей может быть от 0,6 до 1 миллисекунды.

Время успокоения головок - время, проходящее с момента окончания позиционирования головок на требуемую дорожку до момента начала операции чтения/записи.

Время установки или время поиска - время, затрачиваемое устройством на перемещение головок чтения/записи к нужному цилиндру из произвольного положения.

Среднее время установки или поиска - усредненный результат большого числа операций позиционирования на разные цилиндры, часто называют средним временем позиционирования.

Время ожидания - время, необходимое для прохода нужного сектора к головке, усредненный показатель – среднее время ожидания, получаемое как среднее от многочисленных тестовых проходов.

Время доступа - суммарное время, затрачиваемое на установку головок и ожидание сектора.

Среднее время доступа к данным - время, проходящее с момента получения запроса на операцию чтения/записи от контроллера до физического осуществления операции - результат сложения среднего время поиска и среднего времени ожидания.
