Порядок действий в случае варианта 2

Порядок действий в случае варианта 2

–	Откачать из бака через заливную горловину как можно больше топлива с помощью устройства откачки топлива - VAS 5190- → Глава.

–	Снять заднее многоместное сиденье →Внутренние арматурные работы; Ремонтная группа72.

–	Снять крышку с модуля подачи топлива.

Указание

Для разблокирования и снятия топливопровода следует сжать стопорное кольцо.

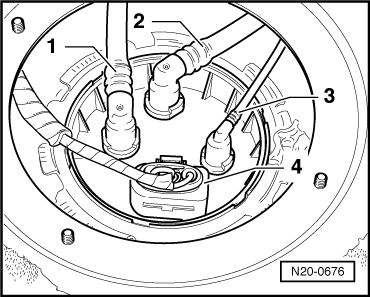

– Отсоединить топливопровод обратной топливной магистрали (синий или с синей маркировкой) -1- от модуля подачи топлива. – Подсоединить шланг - VAS 6550/1- манометра к обратной топливной магистрали -1-. – Свободный конец шланга опустить в подходящую ёмкость. – Подключить тестер и выполнить ведомую функцию „Опорожнение системы питания“. Указание Топливный насос включается. – При необходимости, повторять данную процедуру до полной откачки топлива из бака. – Снять модуль подачи топлива и проверить топливный бак на наличие загрязнений и стружки → Глава. – При необходимости очистить бак и установить модуль подачи топлива на место. – Заправить в топливный бак 5 литров дизельного топлива и опорожнить его еще раз в режиме Ведомые функции с помощью функции „Опорожнение системы питания“. – Заменить топливный фильтр → Глава. – Заменить следующие компоненты контура высокого давления: ⧫ ТНВД → Глава ⧫ топливопроводы высокого давления → Глава ⧫ топливную рампу, включая регулятор давления топлива - N276- и датчик давления топлива - G247- → Глава ⧫ форсунки (пьезофорсунки) → Глава ⧫ обратные топливопроводы (для сбора утечек) → Глава

– Снова подсоединить обратную топливную магистраль (синяя или с синей маркировкой) -1-. – Залить полный бак дизельного топлива. – Заправить/прокачать топливную систему в режиме Ведомые функции с помощью функции „Прокачка системы питания“. – Совершить пробную поездку.
