Инструкция Ethernet-relay RS-04

Инструкция  Ethernet-relay RS-04

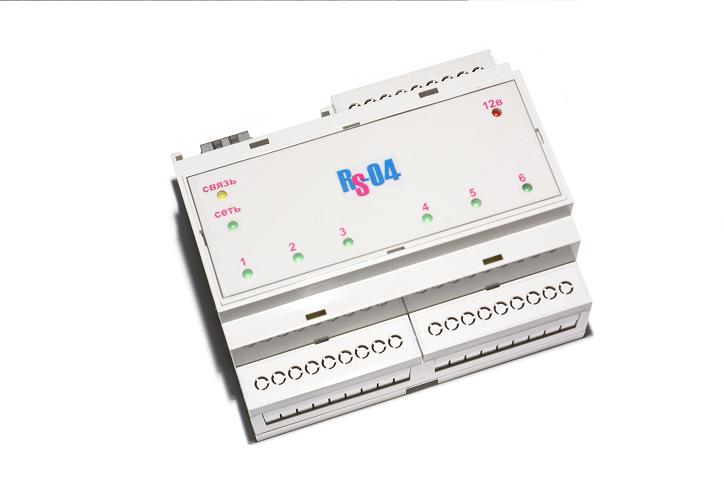

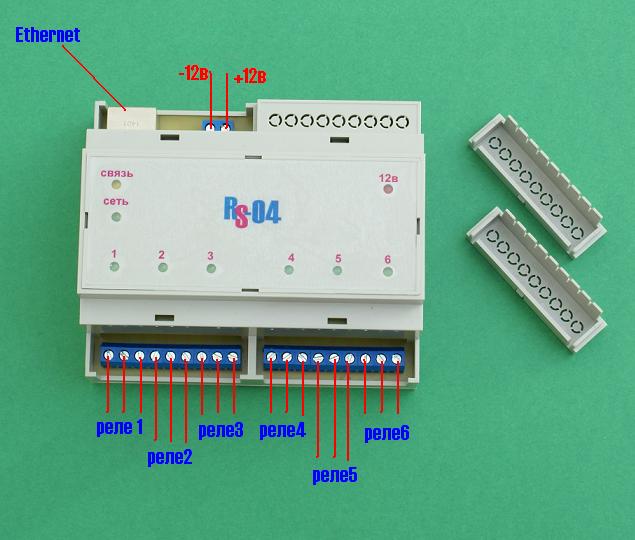

       Изернет –реле RS-04, разработано как законченный автономный модуль в котором содержится 6 маломощных реле с коммутируемой нагрузкой 5А.

       Предназначен для управления шестью независимыми реле (нагрузками), включать/выключать освещение, полив, отопление или все что угодно с компьютера, телефона, смартфона, планшета из любого места где есть интернет

Модуль содержит аппаратную часть  :

-ETHERNET интерфейс  10Base-T

-Два светодиода  Cвязь и Сеть индицирующие работу  интерфейс а 10Base-T

-Один светодиод  +12в индицирующий наличие питания 12В

-Шесть светодиодов индицирующие включение/выключение реле

-Шесть реле с коммутируемой мощностью до5А (на 1 реле)

-группы контактов выведенные на клеммы  -

-Часы реального времени по которым осуществляется автоматическое включение/выключение

Описание ETHERNET интерфейс  10Base-T

Поддерживает  протоколы :

ARP

ICMP Ping

TCP/IP серверный сокет  PORT = 80 (WWW)

По умолчанию установлен IP – 192.168.0.25

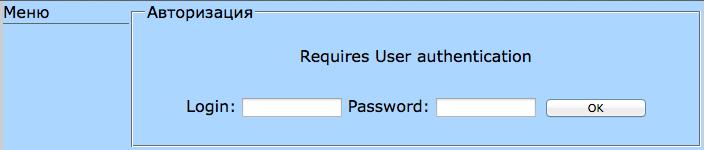

Страница авторизации

по умолчанию установлено Login – admin Password – admin

после ввода логина и пароля попадаем на страницу ручного управления

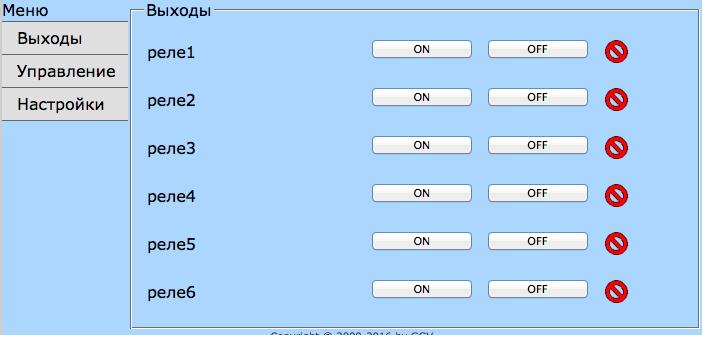

на этой странице мы сможем видеть состояние реле и управлять включить выключить, на рисунке показано что все реле выключены

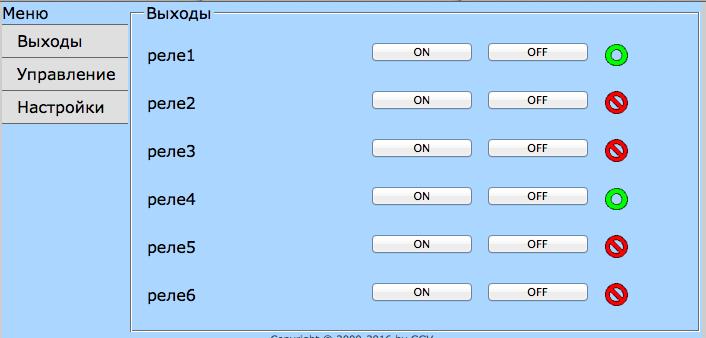

на рисунке ниже мы видим что включено реле1 и реле 4

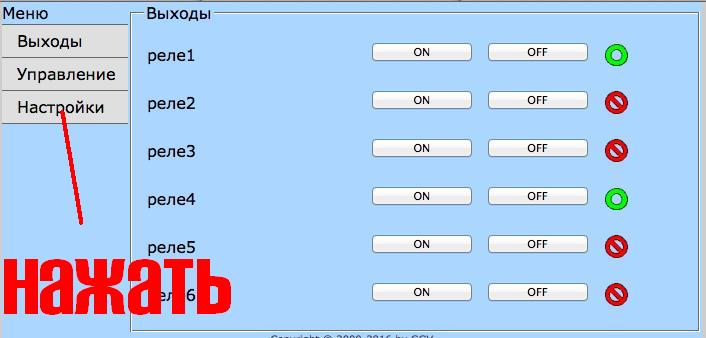

нажмем вкладку НАСТРОЙКИ

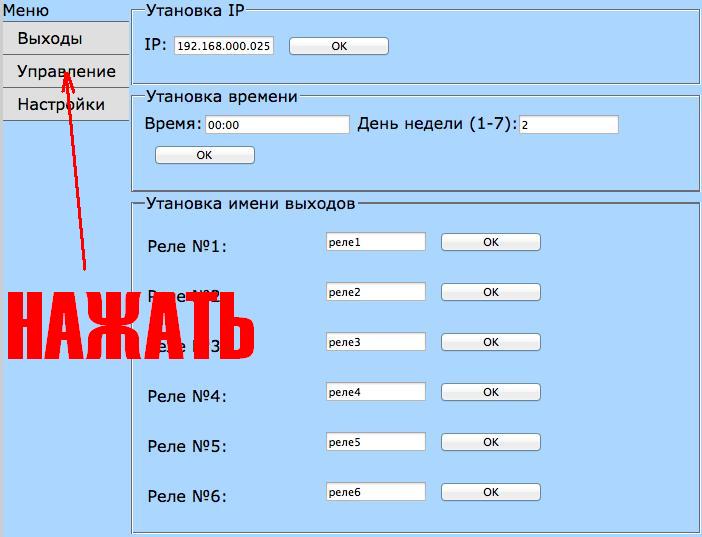

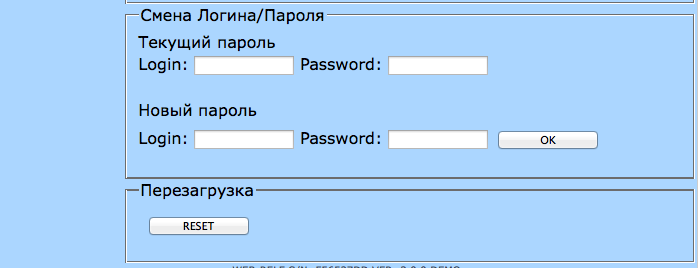

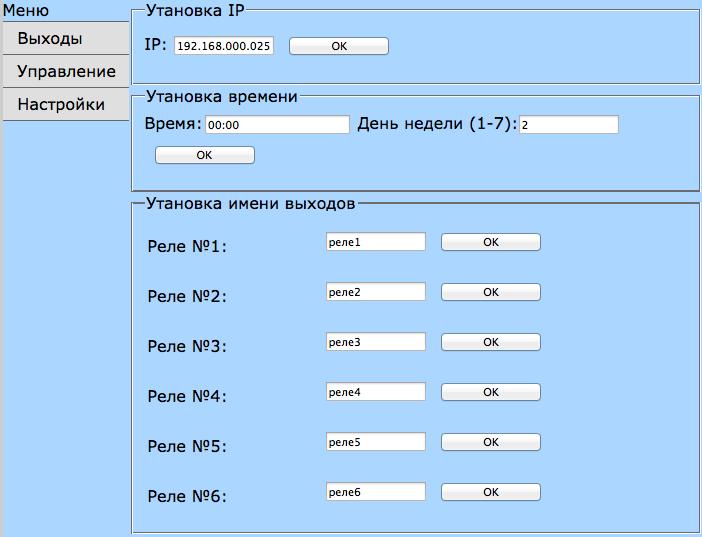

откроется страница настроек

после настроек можно задать расписание включения выключения

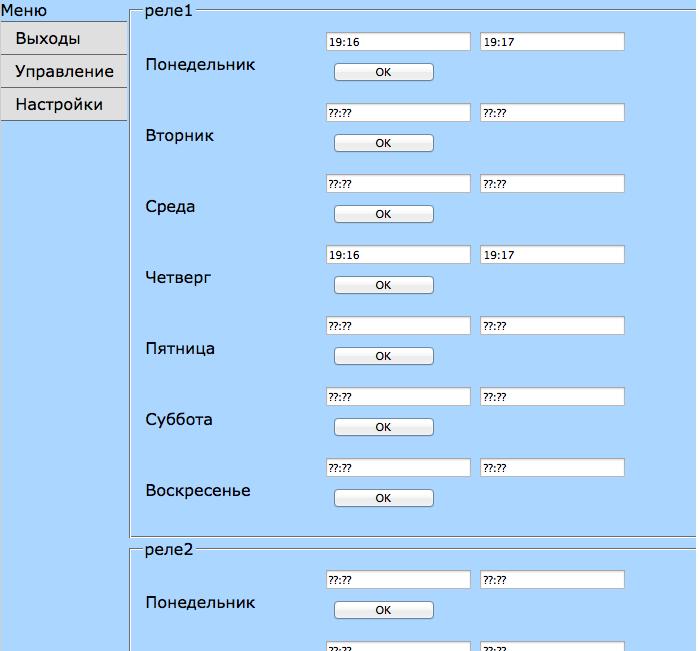

увидим страницу где можно установить время включения и выключения для каждого реле

Для управления модулем из сторонних программ (или созданных самостоятельно) используйте документацию размещенную на сайте, для использования модуля вместе с программой Бенукс пользуйтесь описанием настроек располагаемыми на сайте www. benuks. ru раздел  WEB PICµBASIC LOGIC CONTROLLER

Пример команд управления ( GET  запросов)

http://192.168.0.25/index. htm? lg=admin&ps=admin&PS01=ON - включить реле

http://192.168.0.25/index. htm? lg=admin&ps=admin&PR01=OFF - выключать реле

http://192.168.0.25/benuks. htm? lg=admin&ps=admin - запрос состояния

подключение питания и процедура сброса настроек

если по какой либо причине Вам нужно сбросить настройки в первоначальные

Вам необходимо

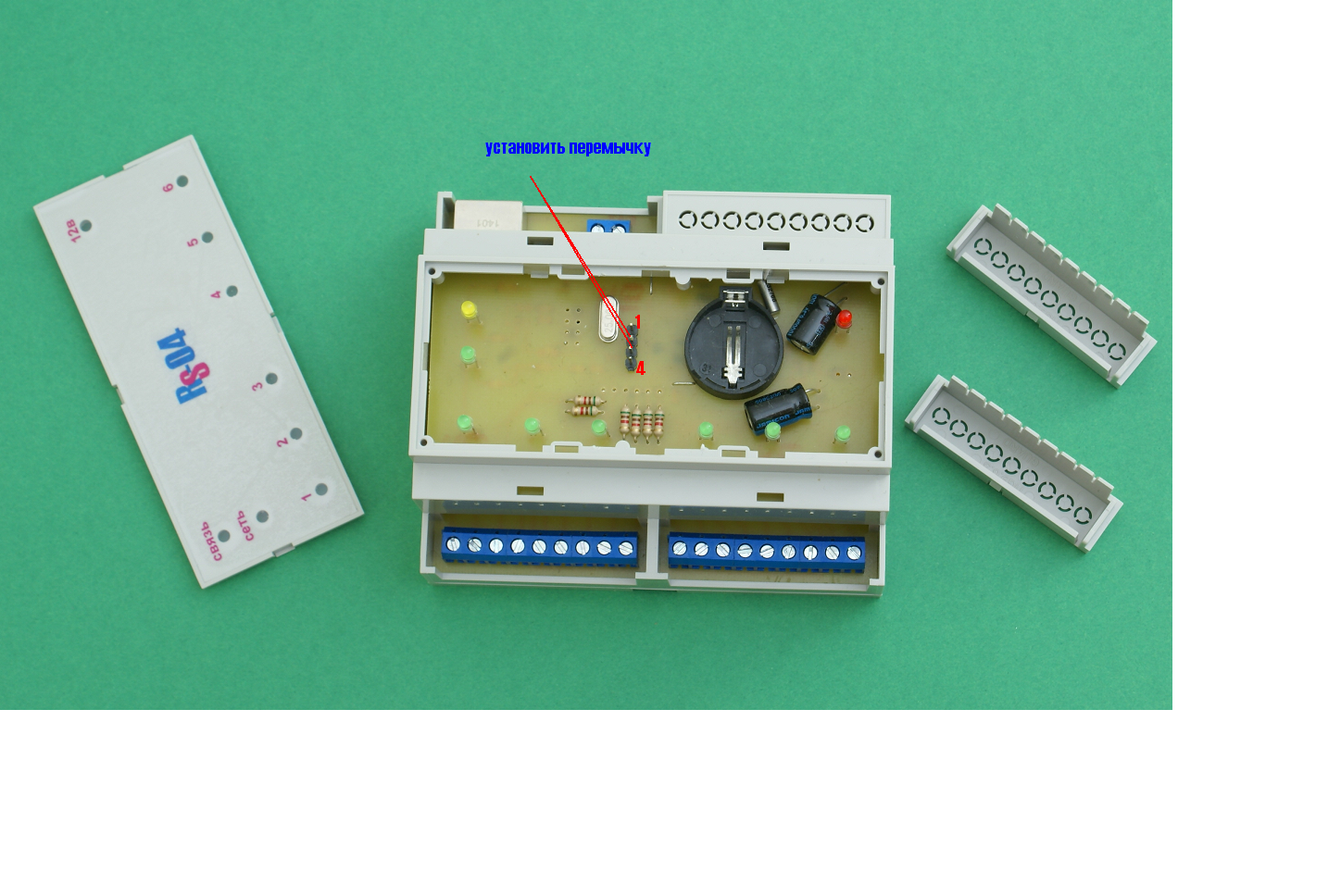

отключить питание открыть верхнюю крышку модуля установить перемычку между контактами 2-3

подать питание осуществить вход по адресу 192.168.0.25 после проведения все необходимых настроек, отключить питание удалить перемычку
