СИСТЕМА СВЯЗИ и ТЕЛЕМЕХАНИКИ
ССТМ
Руководство по применению
с описанием типовых конфигураций
часть 3 КМТЛ.465413.001 РЭ2
Содержание
Содержание 3
1. Общие сведения о программе управления 4
2. Типовые конфигурации. Описание работы. 5
2.1. Создание собственного файла конфигураций. 5
2.1.1. Создание файла настроек конфигураций 5
2.1.2. Установка конфигураций БМ «Местная станция» 6
2.1.3. Установка конфигураций «БИО слот 1»(… «БИО слот7») 7
2.1.4. Установка конфигураций «МУС 1» («МУС 2») 8
2.1.5. Сохранение всех настроек в файл 9
2.2. Создание файла частичных настроек (последовательности действий). 9
Перечень принятых сокращений 11
Общие сведения о программе управления
CCTMControl – программа управления ССТМ «ES100». Версия программы периодически обновляется (по всем вопросам приложения обращаться к разработчику по электронной почте *****@***su).
Программа имеет удобный интерфейс. Каждая кнопка (виртуальный элемент управления) имеет всплывающую подсказку с информацией о ее назначении.
Для запуска системы управления требуется установить приложение
NET Framework 4, которое можно получить по следующей ссылке: http://www. /ru-ru/download/details. aspx? id=17718 ).
Программа управления CCTMControl. exe, позволяет в процессе работы:
- сохранять настройки конфигураций станции и блоков в отдельный файл на персональном компьютере (имеется возможность формирования в виртуальном режиме, не имея реальной станции с последующим переносом готовых настроек на нее) загружать ранее сохраненные файлы конфигураций, загружать файлы типовых конфигураций, с желаемыми свойствами станции (готовые файлы настроек типовых конфигураций можно получить в соответствующем разделе на сайте разработчика http:///). Также можно заказать формирование такого файла заводу-изготовителю или разработчику.
Порядок работы с файлами конфигурации изложен в следующем разделе.
Типовые конфигурации. Описание работы. Создание собственного файла конфигураций.
Порядок создания файла настроек:
- создание (открытие) файла настроек с помощью виртуального подключения; установка конфигураций БМ «Местная станция»; установка конфигураций «БИО слот 1»(… «БИО слот7»); установка конфигураций «МУС 1» («МУС 2»); сохранение всех настроек в файл.
Создание файла настройки конфигураций возможно при использовании виртуального подключения следующими способами:
- создать «с нуля», выбрав команду «создать по умолчанию». При этом загрузятся параметры, не привязанные ни к одной конкретной станции, «по умолчанию», которые можно изменить и сохранить в отдельный файл; открыв ранее сохраненный файл настроек (либо файл с типовыми настройками), внося в него изменения и сохраняя под другим или тем же именем. Для этого необходимо выбрать команду «Открыть файл».

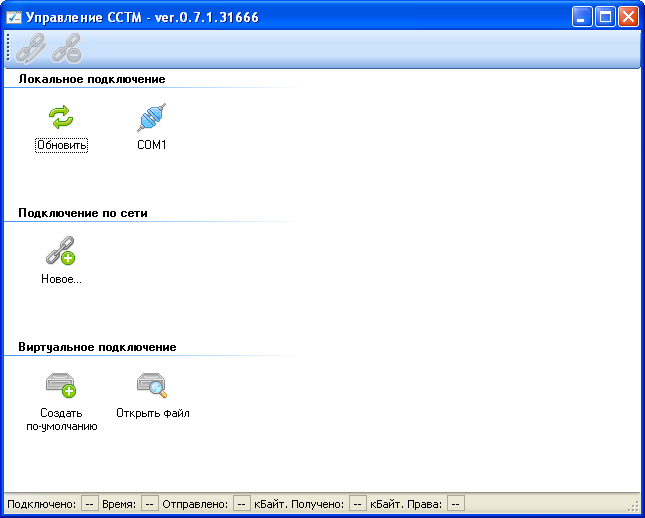

Рисунок 1– Начальная страница
После выбора способа подключения система запрашивает пароль для определения уровня доступа к внесению изменений настроек станции (смотри РЭ1). Для и внесения изменений создания в файл конфигураций введите пароль администратора или инженера.
Установка конфигураций БМ «Местная станция»Закладка «Конфигурация». Местная станция
После открытия рабочего окна (Рисунок 2) для изменения конфигураций станции на левой панели выберите верхнюю строку «Местная станция». Затем выберите закладку «Конфигурация».
Здесь необходимо произвести настройки БМ MX100 на контроль БИО (MD100), как местной, так и удаленной станций в определенных слотах и на мультиплексирование цифровых данных с БИО. Настроить параметры СОМ порта МХ100 (смотри Рисунок 2).

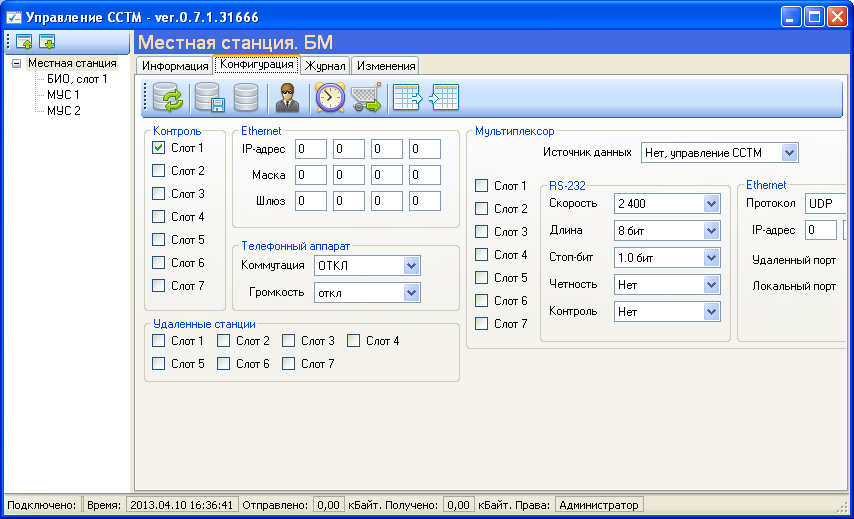

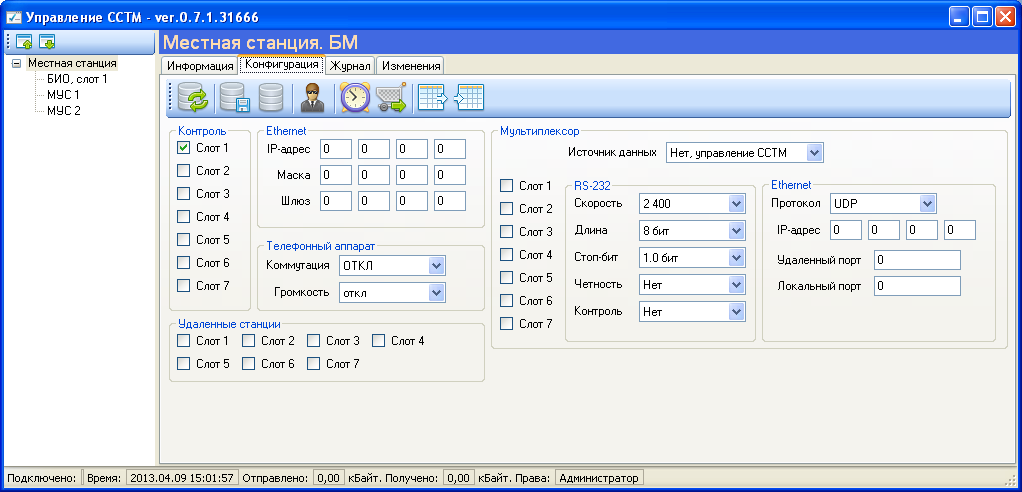

Рисунок 2 –Местная станция. БМ. Закладка «Конфигурация»
Установка конфигураций «БИО слот 1»(… «БИО слот7»)В программе управления существует возможность настройки конфигурации и просмотра информации отдельно для блока интерфейсных окончаний. Для этого в левой боковой панели нужно выбрать строчку с наименованием БИО, подключенного в конкретный слот. Рассмотрим интерфейс на примере БИО слот 1.
Управление настройками БИО в других слотах будет аналогичным.
Закладка «Конфигурация». БИО. Слот 1

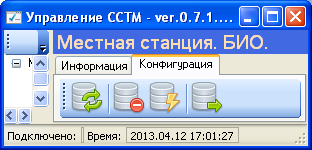

Позволяет произвести настройки конфигурации БИО MD100.
Данный раздел содержит следующие вложенные закладки, которые позволяют задавать параметры отдельных частей блока: ВЧ, ТМ, ПД, НЧ, УТА, ТИ, Тестовый генератор, Источник сигнала для ГС (смотри Рисунок 4).
Для удобства установки одинаковых параметров в нескольких БИО предусмотрена функция копирования, которая осуществляется посредством нажатия кнопки
«Копировать в…».
Подробнее о настройках конфигурации блока БИО «MD100» смотри в РЭ1.

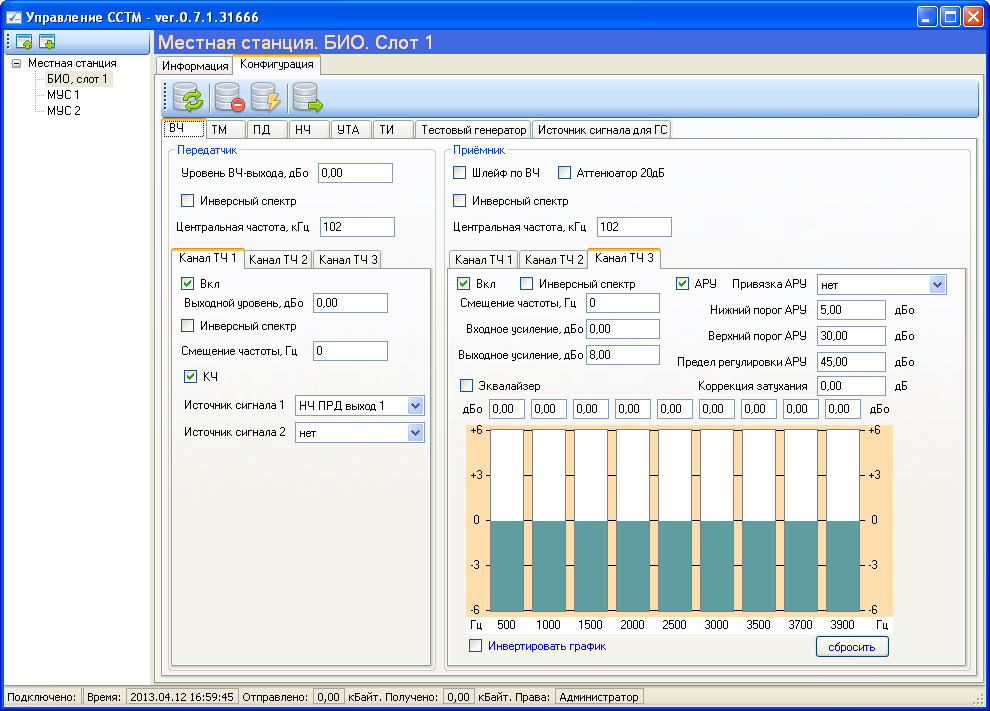

Рисунок 3 – элементы настроек ВЧ части блока БИО МD100.
Установка конфигураций «МУС 1» («МУС 2»)В программе управления существует возможность настройки конфигурации и просмотра информации отдельно для блока мощного усилителя (МУС). Для этого в левой боковой панели нужно выбрать строчку с наименованием МУС 1.
Настройки МУС 2 будут аналогичны.
Закладка «Конфигурация». МУС 1
Позволяет произвести настройку температурного порога сигнализации МУС.
На панели расположены кнопки управления (смотри Таблицу 4):
- «Обновить информацию», «Заводская конфигурация».

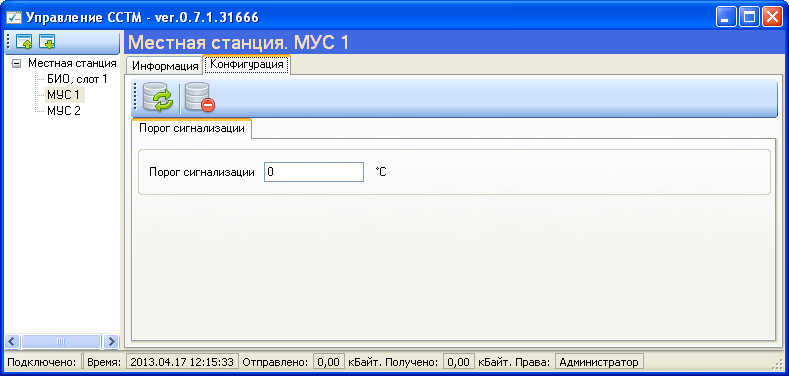

Рисунок 4 - Изменение настроек конфигурации МУС
Сохранение всех настроек в файл Для сохранения установленных настроек необходимо выбрать строку «местная станция на левой боковой панели, зайти в закладку «Конфигурация» и выполнить команду «Записать как информацию по умолчанию» нажав кнопку на панели
.
Создание файла частичных настроек (последовательности действий).
В программе управления предусмотрена возможность сохранения файла с частичными настройками конфигураций в виде последовательности определенных действий. Для использования этой возможности необходимо зайти в закладку «Изменения» раздела «Местная станция».
Кнопка
«Сохранить историю изменений как файл настроек станции» на панели в данной закладке позволяет сохранить список изменений настроек конфигурации в файл. Это позволяет экономить время при повторении аналогичной последовательности действий.

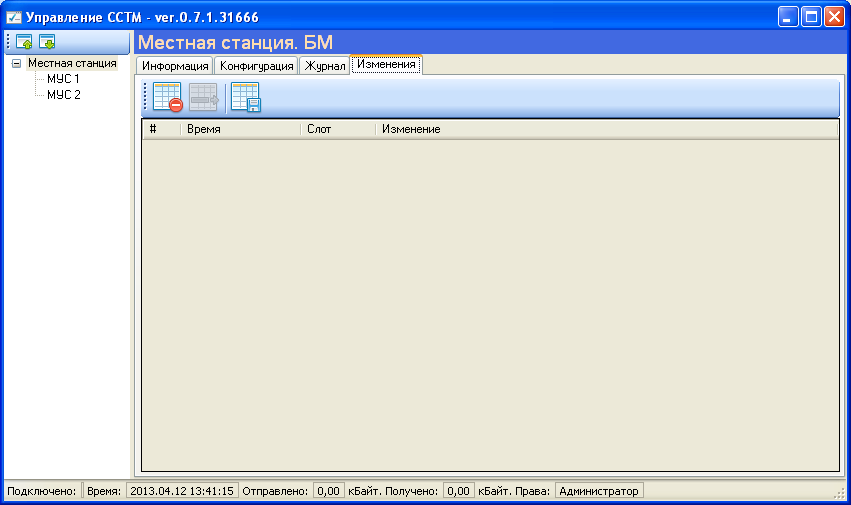

Рисунок 5 – Местная станция. БМ. Закладка «Изменения».
Кроме того, в программе управления существует возможность сохранения настроек каждого блока БИО по отдельности, что позволяет станции продолжать работу в отсутствии блока БМ «MX100».
Перечень принятых сокращений
АДАСЭ – аппаратура дальней автоматической связи энергосистем
АРУ – автоматическая регулировка усиления
АТС – автоматическая телефонная станция
АЧХ – амплитудно-частотная характеристика
БИО – блок интерфейсных окончаний
БП – блок питания
БМ – блок мультиплексора
ВРС – временное разделение сигналов
ВЧ – высокочастотный
КЧ – контрольная частота
МС – местная станция
НЧ - низкочастотный
ОСШ – отношение сигнал/шум
ПУ – программа управляющая
РЭ1 - Руководство оператора по интерфейсу человек-машина и сервисному программному обеспечению
РРУ – ручная регулировка усиления
ТМ – телемеханика
ТФ – телефония
ТЧ – тональная частота
МУС – мощный усилитель
УС – удаленная станция
УТА – устройство телефонной автоматики.
ЦОС – цифровая обработка сигналов
UART - полнодуплексный интерфейс, то есть приемник и передатчик могут работать одновременно
