Вихревые линзы для оптической микроманипуляции
1,2, 1,2
1 ИСОИ РАН – филиал ФНИЦ «Кристаллография и фотоника» РАН,
1,2 Самарский государственный национальный исследовательский университет имени академика
Вихревые пучки в настоящее время используются в таких областях как оптическая связь, оптические измерения, оптическая микроманипуляция. Вихревые пучки могут быть сформированы с помощью специальных решеток [1, 2], спиральной фазовой пластины [3], вихревой зонной пластинкой [4]. Вихревыми также являются пучки Бесселя и Гаусса-Лагерра [5,6]. В [6] было рассмотрено формирование пучков Бесселя вихревыми аксиконами. При этом было показано, что топологические заряды структуры таких аксиконов и топологические заряды зон складываются, что дает возможность формирования пучка Бесселя заданного порядка практически бесконечным количеством фазовых дифракционных оптических элементов. В работе [7] представлен способ формирования простых вихревых пучков за счёт использования нового типа дифракционных оптических элементов – вихревых линз с топологическими зарядами зон, как у вихревых аксиконов в [8]. Здесь рассматривается формирование вихревых пучков таким способом для вращения микрообъектов. Большинство имеющихся работ, как правило, рассматривают дифракционную линзу либо как дополнительный элемент для компенсации хроматической аберрации рефракционной изображающей системы [9, 10]. Вихревая линза - элемент, фазовая функция которого описывается по формуле:
где f – фокусное расстояние вихревой линзы, которая является основой структуры этого ДОЭ. Такой элемент в фокальной плоскости будет формировать вихревой световой пучок заданного порядка практически бесконечном количеством способов.
На рисунке 1 представлены изображения вихревых линз с разными сочетаниями топологических зарядов структуры и зон и распределений интенсивностей, сформированных на расстояниях 270 мм. Все элементы формируют вихревой световой пучок 3-го порядка.
а)
б)
в)
г)

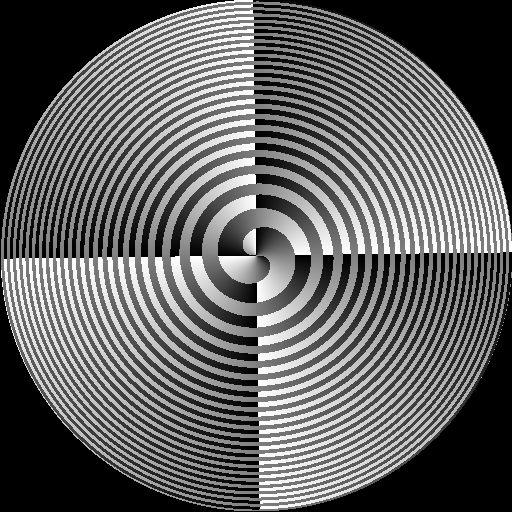

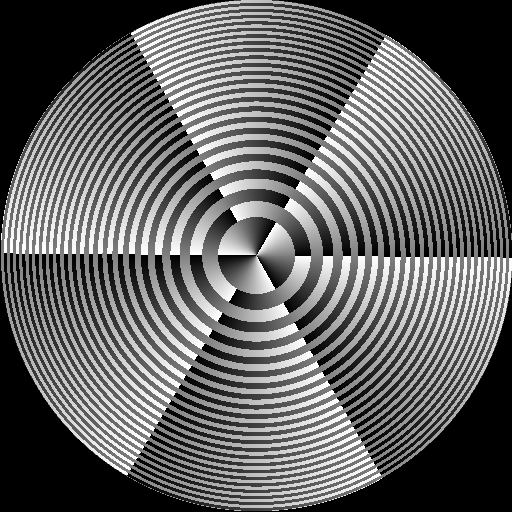

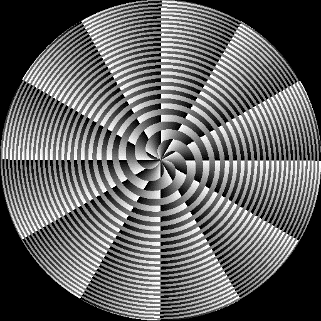

Рис.1. Фазовые функции вихревых линз с топологическими зарядами структуры и зон(n, m) соответственно (0,3) (а), (6,3) (б), (1,-2) (в), а также распределение интенсивности на расстоянии 270мм (г)
