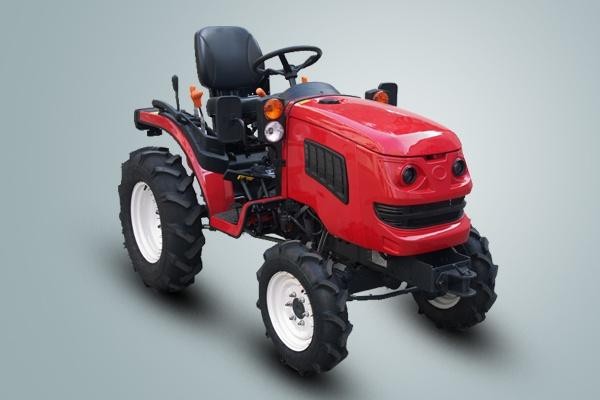

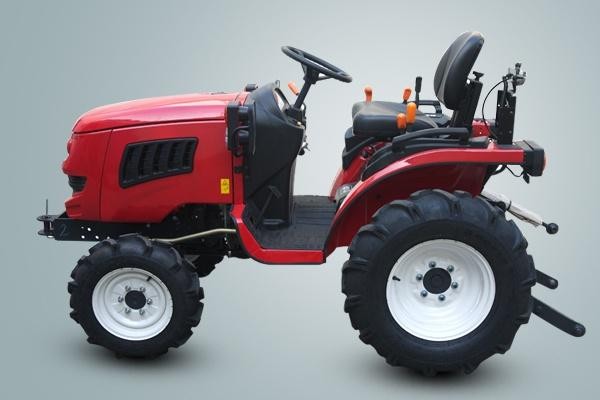

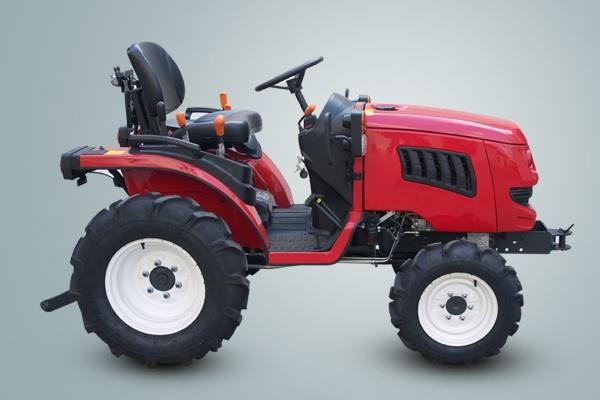

LH1630 轮式拖拉机为一般农业、园林用、四轮驱动式，可通过配套的多种农机具或者专用 工作装置用于农场、园林、庭院等适应区域的土地平整、耕地、耙地、播种、喷洒灌溉、运 输作业等。
LH1630 трактор колесный для сельского хозяйства или садов с полным приводом, после комплектации различными сельскохозяйственными инструментами или особым рабочим оборудованием может быть использован на фермах, в садах, дворах и т. д. Области использования: выравнивание земли, вспашка земли, боронование, посев, орошение, транспортировка и т. д.
采用 Perkins 柴油机，发动机标定功率 12.2KW，最大扭矩 45.6N•m，整机标定牵引力 4.6KN， 动力输出轴最大功率 9KW，最小离地间隙 280mm，最大提升力 4KN，带后置式液压输出 接头，流量 9L/min。
Оснащен дизельным двигателем Perkins, номинальная мощность двигателя 12,2 кВТ, максимальный крутящий момент 45,6 ньютон-метр, номинальная сила тяги аппарата в сборе 4,6 кН, максимальная мощность вала отбора мощности 9 кВт, минимальный дорожный просвет 280мм, максимальная грузоподъемность 4 кН, оснащен задним выходным гидравлическим соединением, расход 9 Л/мин.
国内型号
Модель внутри страны
| LH164-1
| LH164-2
|
国外型号
Модель за границей
| LH1630-1
| LH1630-2
|
整 机
Комплектация
| 驱动型式
Колесная формула
| 四轮驱动
Полный привод
|
主要用途
Главная сфера применения
| 一般用途
Обычная сфера применения
|
标定牵引力 kN
Установленная сила тяги кН
| 4.6
|
动力输出轴最大功率 KW
Максимальная мощность вала отбора мощности кВт
| 9
|
总长Ч总宽Ч总高 mm
Общая бщая бщая Высота мм
| 2592Ч1273Ч1380
| 2238Ч1273Ч1380
|
轴 距 mm
Колесная база мм
| 1270
|
前轮距 mm
Колея передней оси мм
| 820
|
后轮距（可调式 ） mm
Колея задней оси (регулируемая) мм
| 775、849、925、999、1073
|
最小离地间隙 mm
Клиренс мм
| 280
|
最小转向圆半径（不单边制动二驱时）
Минимальный радиус поворота (при двухстороннем торможении, 2WD)
Mm
|
2350
|
最小转向圆半径（单边制动时） mm
Минимальный радиус поворота (при одностороннем торможении) мм
| 1980
|
结构质量及前、后轮质量分配 kg
Масса, распределение массы на передние и задние колеса кг
| 525 前 ：245 后280
525 переднее: 245 заднее: 280
| 525 前 ：256 后269
525 переднее: 256 заднее: 269
|
最小使用质量及前、后轮质量分配 kg
Распределение наименьшей эксплуатационной массы на передние и задние колеса кг
| 600 前 ：249 后：351
600 переднее: 249 заднее: 351
| ：600 前 ：259 后 341
600 переднее: 259 заднее: 341
|
油箱容积 L
Объем топливного бака Л
| 14
|
前进档位
Передний привод
| 6 档 (L, H) Ч(1,2,3)
6 передач (L, H)Ч(1,2,3)
|
后退档位
Задний привод
| 2 档 (L, H) ЧR
2 передачи (L, H)ЧR
|
发动机
Двигатель
| 型号
Модель
| 403D-07
|
传动系
Трансмиссия
| 发动机与传动系联接型式
Типы связи двигателя и трансмиссии
| 直接传动
Прямая трансмиссия
|
离合器
Муфта сцепления
| 干式单片离合器
Сухое однодисковое сцепление
|
变速箱
Коробка передач
| 前 6 后 2，直齿滑动换挡
Передние 6, задние 2, скользящее переключение скоростей с прямыми зубьями
|
中央传动
Колесная передача
| 螺旋齿轮
Винтовая шестерня
|
差速器
Дифференциал
| 普通式
Общий вид
|
最终传动
Главная передача
| 单级、内置、圆柱齿轮
Одноступенчатый, встроенный, с цилиндрическим зубчатым колесом
|
前驱动桥
Передний ведущий мост
| 中置、差速
Центральный, дифференциальный
|
行走系
Система хода
| 机架
Станина
| 半架式
Форма полукозловая
|
前悬架
Передняя подвеска
| 刚性悬架式
Подвеска жесткого типа
|
前轴
Передняя ось
| 固定式
Постоянного типа
|
轮辋型式（前/后）
Тип колесных дисков (передних/задних)
| 前：辐板
Передние: радиальный
| 后：辐板
Задние: радиальный
|
轮胎规格（前/后）
Размер покрышек (передние/задние)
| 前：5.00-12 后：8.00-16
Передняя: 5,00-12, задняя: 8,00-16
|
轮胎气压（前/后） kPa
Давление колес (переднее/заднее) (кПа)
| 前：200 后: 250
Переднее: 200, заднее: 250
|
转向系
Система рулевого управления
| 转向方式
Способ поворота
| 前轮转向
Управление передними колесами
|
转向器
Рулевой механизм
| 机械式/循环球式
Механический/шарикового типа
|
制动系
Тормозная система
| 制动型式
Тип тормозной системы
| 湿式制动
Гидротормоз
|
停车制动型式
Тип стояночного тормоза
| 锁定踏板式
Вид крепления педалей
|
液压悬挂系统
Гидравлическая подвеска
| 液压系及安全阀调定压力 MPa
Давление жидкости и установленное давление предохранительного клапана (мПа)
| 开心式 17.5
Открытого типа 17,5
|
液压泵及流量 L/min
Гидравлический насос и расход (л/мин)
| 齿轮泵 10.1
Шестерёнчатый насос 10,1
|
分配器
Распределитель
| 滑阀
Золотник
|
油缸(缸径Ч活塞行程) mm
Масляный цилиндр (диаметр цилиндра Ч ход поршня) (мм)
| 65Ч72 单作用式
65Ч72 одинарного действия
|
悬挂机构
Устройство подвески
| 三点式后悬挂
Трехточечная задняя подвеска
| 无
Отсутствует
|
耕深调节方式
Режим регулирования глубины вспашки
| 浮动控制
Астатическое регулирование
|
最大提升力 KN
Максимальная подъемная сила (кН)
| 4
|
液压输出接头
Давление жидкости на выходе из штуцера
| 后置式 9 L /min
Задний 9л/мин
|
动力输出轴
Вал отбора мощности
| 型式
Тип
| 后置式、非独立式
Задний, не является независимой системой
|
转速 r/min（相应发动机转速，r/min）
Скорость вращения (об/мин) (соответствует скорости вращения двигателя (об/мин))
| 540/2407, 1000/2462
|
牵引装置和拖 挂装置
Буксирный прибор и прицепное устройство
| 牵引装置型式牵引杆距地高 度 mm
Тип буксирного прибора, высота сцепного дышла от земли (мм)
|
固定式，350
Стационарный, 350
|
拖挂装置
Прицепное приспособление
| Ｕ型挂钩
U-видный клюк
|
驾驶座
Водительское сиденье
| 悬架型式
Тип подвески
| 减震器型式
Тип амортизатора
|
调整装置
Регулировочный механизм
| 驾驶员体重调节装置
Устройство регулировки в зависимости от массы тела водителя
|
电器
Электроприборы
| 接地型式
Тип заземления
| 负极接地
Отрицательное заземление
|
发电机电压, V；功率, W
Генераторное напряжение (В), мощность (Вт)
| 185046210,12V,480W
|
启动电机电压, V；功率, W
Пусковой двигатель (В), мощность (Вт)
| 185086540,12V,800 W
|
蓄电池
Аккумулятор
| 免维护 12V
Не требует технического обслуживания (12В)
|
前照灯
Переднии фары
| 12V 35 W Ч2
|
制动灯/尾灯
Тормозные фары/задние фары
| 12V 21 WЧ2/5 WЧ2
|
转向灯
Фара указателя поворота
| 12V 21WЧ4
|
位置灯
Габаритные огни
| 12V 5WЧ4
|
危急灯
Аварийное освещение
| 12V 21WЧ4
|
喇叭
Рупор
| 12V 3.0A 105～118dB
|
灌注量
Выделение воды
| 燃油质量 kg
Масса топлива (кг)
| 0#柴油 12.5
0# дизельное топливо 12,5
|
冷却液（水）质量 kg
Масса охлаждающей жидкости (воды) (кг)
| 2.8
|
发动机润滑油质量 kg
Масса масла в двигателе (кг)
| CD15W-40 2.63
|
传动箱用润滑油质量 kg
Масса масла в коробке передач (кг)
| 美孚 424 液压传动油或 N100D 8.8
Гидравлическое масло Мобил (Mobil) 424 или N100D 8,8
|
前驱动桥用润滑油质量 kg
Масса масла в переднем мосту кг
| 机械液压传动两用油（N100D） 1.7
Масло двойного назначения: машинное и гидравлическое (N100D) 1,7
|
转向器用油质量 kg
Масса масла рулевого управления кг
| 85WL-90 0.3
|
各档理论速度
Теоретическая скорость каждой передачи
|
前进
Прогресс
|
低速档 L
Самая низкая передача L
| 1 档
1 передача
| 0.96
|
(KM/h)
| 2 档
2 передача
| 1.74
|
3 档
3 передача
| 3.15
|
高速档 H
Высшая передача Н
| 1 档
1 передача
| 5.36
|
2 档
2 передача
| 9.69
|
3 档
3 передача
| 17.54
|
最高速度（2800 转）
Максимальная скорость (2800 оборотов)
| 17.54
|
倒档
Задняя передача
| 低速档 L
Самая низкая передача L
| 1.29
|
高速档 H
Высшая передача Н
| 7.18
|
最高速度（2800 转）
Максимальная скорость (2800 оборотов)
| 7.18
|
型号
Модель
| 403D-07
|
商标
Торговая марка
| PERKINS
|
型式
Тип
| 4 stroke
|
气缸数目
Число цилиндров
| 3
|
喷油顺序
Последовательность впрыскивания топлива
| 2001/2/3
|
缸径Ч行程 mm
Диаметр цилиндра Ч ход цилиндра мм
| 67X72
|
气缸工作容积 L
Рабочий объем цилиндра Л
| 0.762
|
压缩比
Коэффициент сжатия
| 23.5:1
|
标定功率及相应转速 kW/r/min
Номинальная мощность и соответствующая частота вращения кВт/об/мин
| 12.2/2800
|
最大扭矩及相应转速 N·m/r/min
Максимальный крутящий момент и соответствующая скорость Н м/об/мин
| 45.6/2000
|
长Ч宽Ч高：mm
Длина Ч ширина Ч высота: мм
| 480Ч371Ч528
|
启动方式
Тип двигателя
| 电启动
Запуск электростартером
|
燃油消耗率 g/(kW. h)
Расход топлива г/(кВт. ч)
| 275
|
机油消耗率 g/(kW. h)
Расход масла г/(кВт. ч)
| <0.5%
|
喷油泵
Топливный насос
| 盒式（cassette type），131010021
Кассетный, 131010021
|
调速器
Регулятор скорости
| 离心全程式
Образец центробежного маршрута
|
喷油器
Топливная форсунка
| 轴针式，11.96MPa
Цапфа, 11,96 МПа
|
机油泵
Масляный насос
| 转子泵，1400rpm,12.8L/min
Ротор насоса, 1400 об/мин, 12,8 л/мин
|
柴油滤清器
Топливный фильтр
| 纸质，130306041
Качество бумаги 130306041
|
机油滤清器
Масляный фильтр
| 纸质，140517030
Качество бумаги 140517030
|
空气滤清器
Воздухоочиститель
| 纸质，唐纳森 G042545
Качество бумаги, Donaldson G042545
|
冷却水泵
Насос водяного охлаждения
| 3440rpm，40.3L/min
|
冷却方式
Охлаждение
| 水冷
Водяное охлаждение
|
润滑方式
Смазывание
| 压力飞溅
Давление впрыска
|
