Платформа для «Магазин у дома» и Fprint-22/ Fprint-55. Руководство по сборке и установке.

Данное руководство предназначено для помощи пользователю в процессе сборки комплекта «Магазин у дома с Fprint-22/55 на платформе». В руководстве описана последовательность сборки платформы и установки на нее терминала «Магазин у дома» и принтера Fprint-22 или Fprint-55, в зависимости от комплектации.

Версия документации 1.0 (24.12.2014)

Комплектация

Таблица 1

1. Принтер FPint-22 / FPrint-55

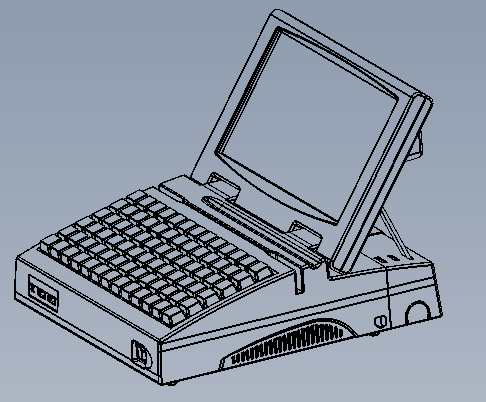

2. Терминал «Магазин у дома»

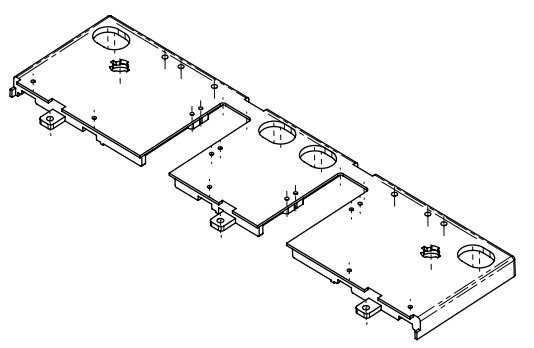

3. Расширение  платформы для Fprint-22 (1 шт)

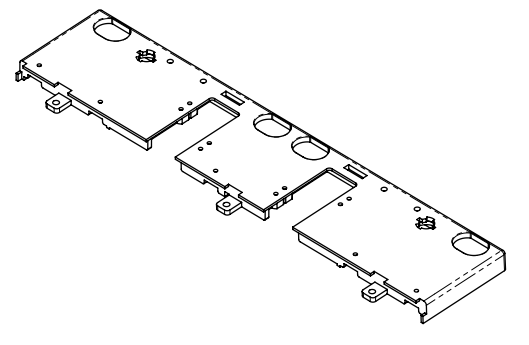

4. Расширение  платформы для Fprint-55 (1шт)

5. Основная часть платформы (1 шт)

6. Крепление на платформу для Принтера (2 шт)

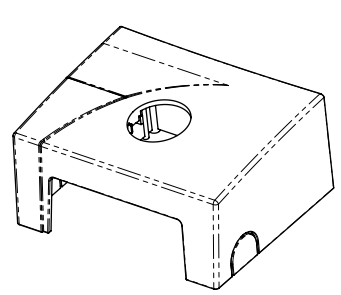

7. Задняя часть для принтера

8. Заглушка задней части для принтера

9. Защелка для фиксации принтера на платформе (2 шт)

10. Резиновая опора (6шт)

11. Винт ISO 7045 M3x6 (16 шт)

12. Винт ISO 7045 M3x8 (4 шт)

13. Винт GB 13806.2-1992 FCMR ST2.9x9.5 (14 шт)

14. Шайба ISO 7089  Ш3 (4 шт)

Используются, при установке мачты дисплея покупателя в заднюю часть принтера (5), вместо заглушки (6)


Порядок сборки.

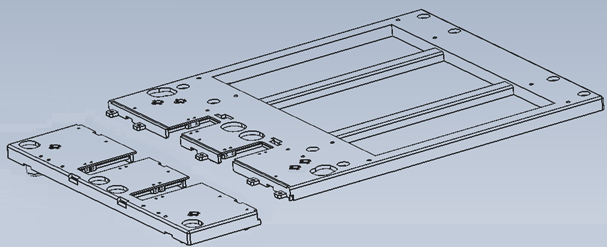

Соединить две части платформы: (Расширение платформы (3) или (4), в зависимости от того, какой принтер будет устанавливаться в дальнейшем) с (Основной частью платформы (5)). Переверните сборку и закрепите 8-ю винтами (11), в указанных на Рис. 2 местах.

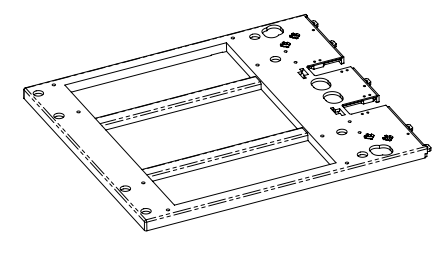

Рис.1

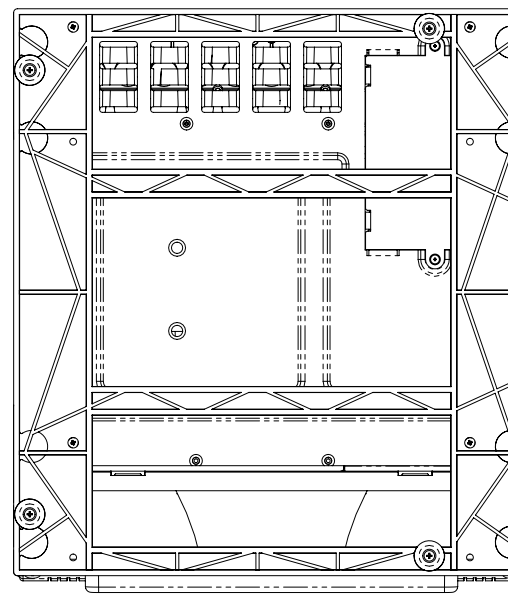

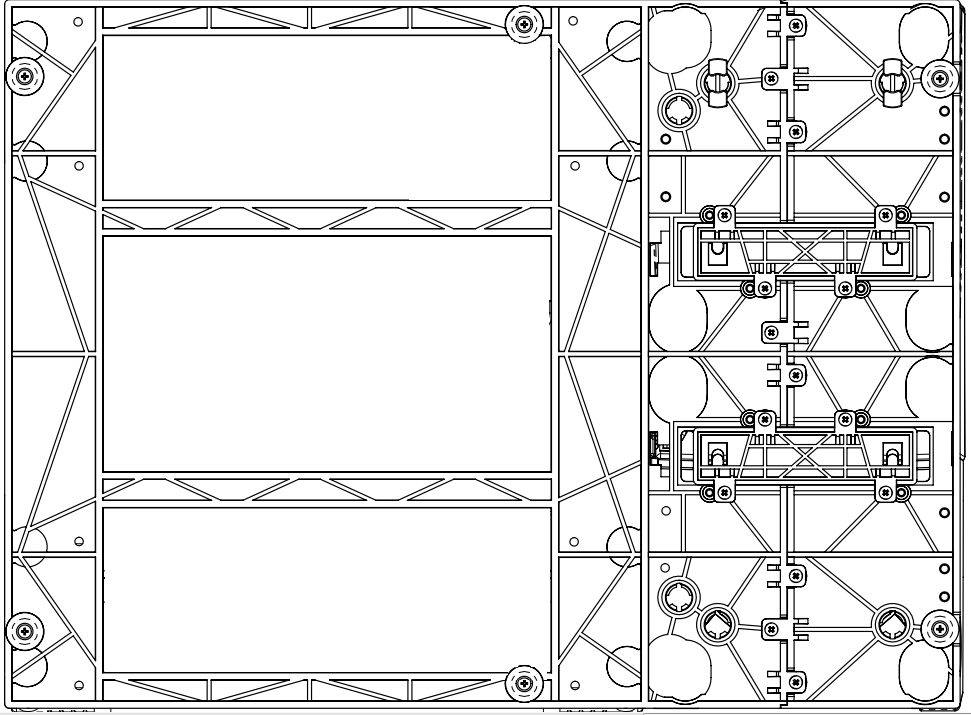

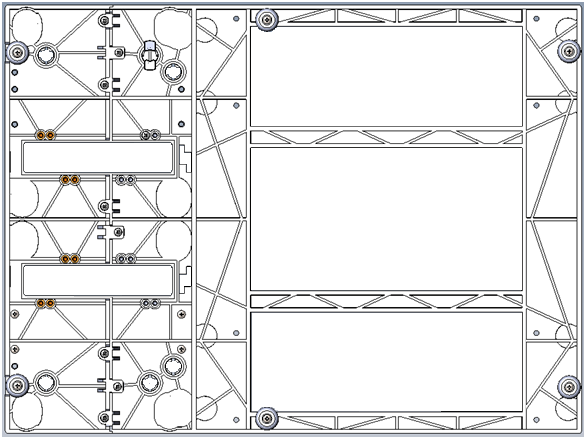

                       Рис.2

Установите крепления для Принтеров ( 6 ) в соответствующие отверстия в платформе  и закрепите их винтами ISO 7045 M3x6 (11). Ориентация креплений показана на рис.3, если будет устанавливаться FPrint -22, на рис.3.1 – если будет устанавливаться FPrint -55.

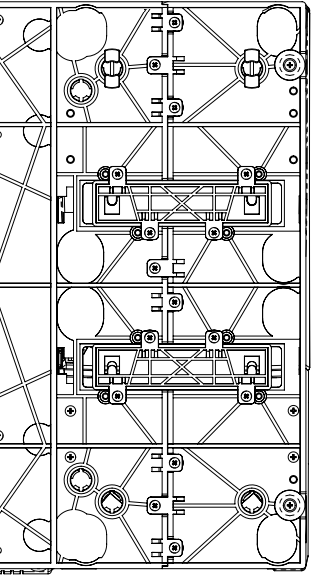

Рис.3 (Крепления для установки Fprint-22)

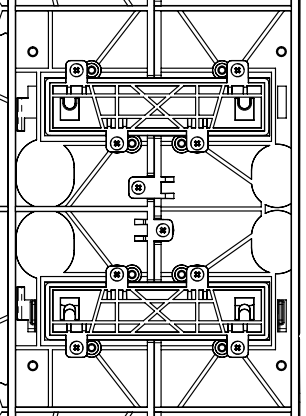

Рис.3.1(Крепления для установки Fprint-55)

Установите терминал на платформу, в специальные углубления, закрепив с обратной стороны четырьмя винтами (12). Терминал может быть установлен на платформу таким образом, что дополнительное расширение платформы для последующего крепления принтера может располагаться как с левой, так и с правой стороны. Для этого, в конструкции платформы предусмотрены дополнительные углубления для установки терминала и принтера.

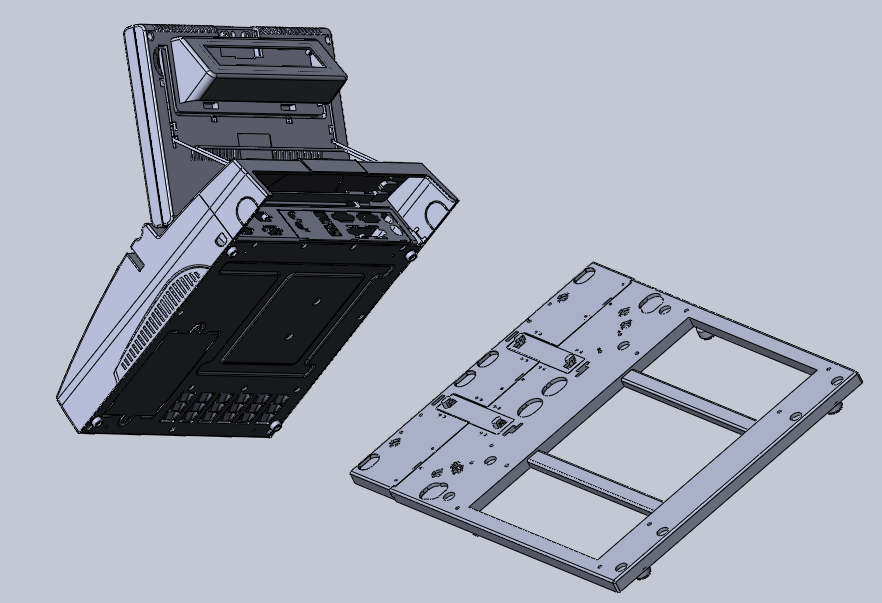

Рис.4.1

Рис.4.2

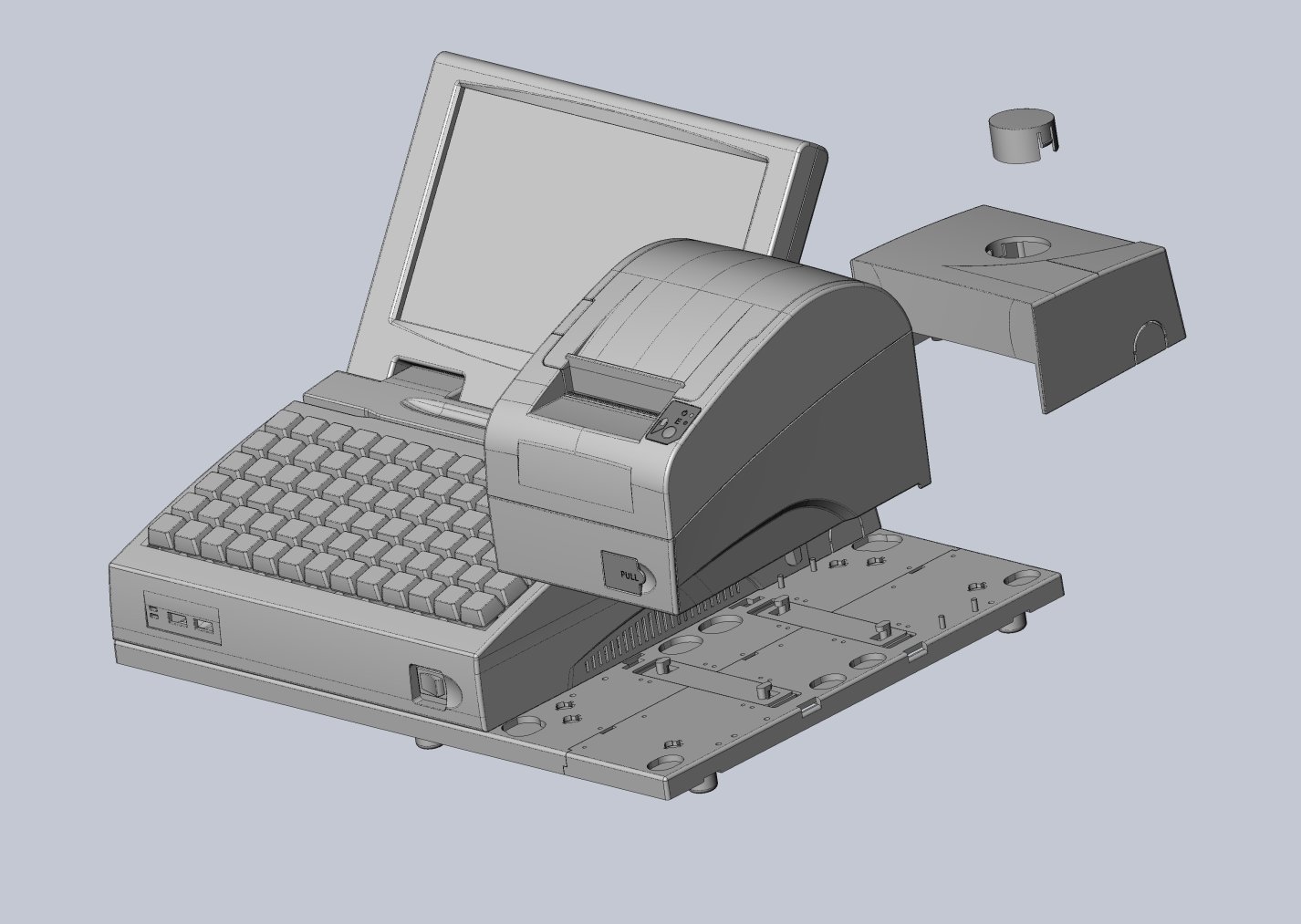

Установите на платформу принтер (FPrint -22/ 55) в специальные углубления на платформе и закрепите с обратной стороны защелками (9). См. Рис.5-5.1 Установите на платформу заднюю часть принтера (7) вплотную к принтеру и закрепите ее с обратной стороны винтами (13) См. Рис.5-5.1

Рис.5

Рис.5.1

Установите в заднюю часть принтера заглушку (8). См. Рис.5 На заглушке имеются защелки, которые должны попасть в пазы на задней части принтера.
