Начальная установка карбюраторов и масляного насоса снегохода STELS Викинг S600.

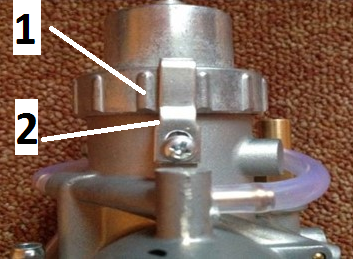

Провести визуальный осмотр карбюраторов на наличие повреждений, некомплектность. Подключить тросы управления дроссельными заслонками. При установке обратить внимание на правильную установку фиксатора 2 относительно ребер крышки 1. Крышка заворачивается «от руки». Если фиксатор при завернутой крышке попадает на ребро крышки – крышка отворачивается до совпадения фиксатора с пазом между ребрами.См. рис. 1.
Рис. 1.

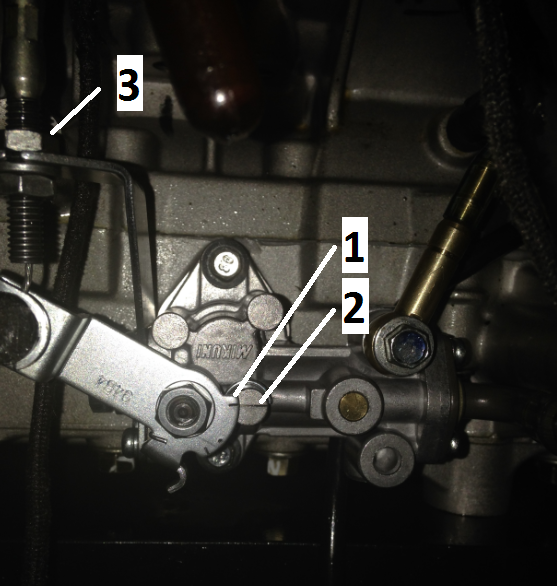

Подключить трос управления масляным насосом. Отрегулировать трос управления масляным насосом. При полном нажатии на «курок» акселератора (до упора в рукоятку) метка 1 на рычаге управления масляным насосом должна совпадать с меткой 2 на корпусе масляного насоса. Регулировка выполняется гайками 3.См. рис. 2.
Рис.2.

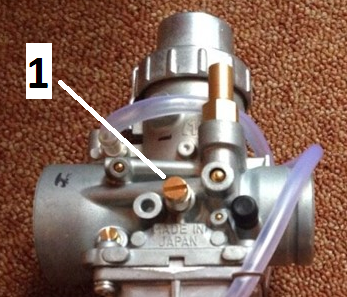

Отрегулировать винты качества топливной смеси 1. Винты завернуть до упора (до касания, без усилия) и отвернуть на 1.75 (один и ѕ) оборота.См. рис. 3.
Рис. 3.
Отрегулировать винты количества топливной смеси 1. Винты завернуть до упора (до касания, без усилия) и отвернуть на 2,25 (два и 1/4) оборота.См. рис. 4.
Рис. 4.

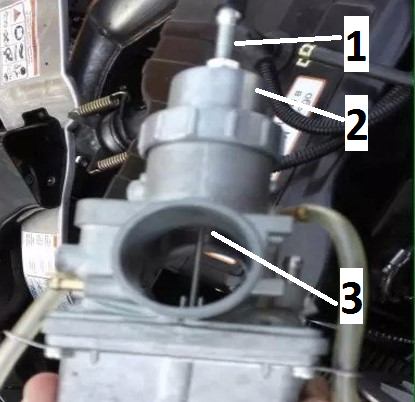

Отрегулировать тросы управления дроссельными заслонками. Регулировка выполняется вкручиванием / выкручиванием регулировочных винтов 1 из крышки карбюратора 2. При полностью нажатом курке акселератора (до упора в рукоятку) дроссельные заслонки 3 должны открываться полностью.См. рис. 5.
Рис. 5.

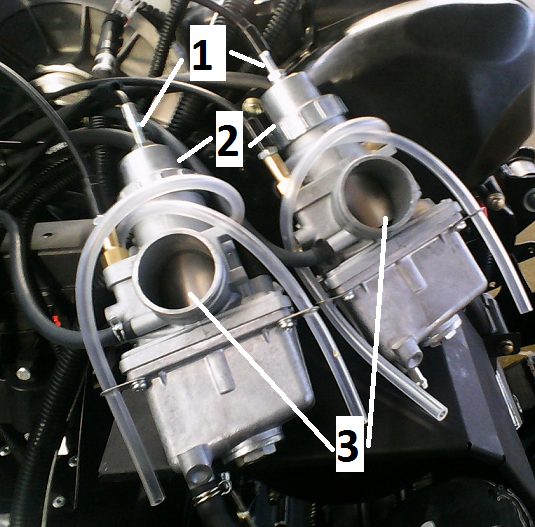

Отрегулировать синхронность открытия дроссельных заслонок. Регулировка выполняется вкручиванием / выкручиванием регулировочных винтов 1 из крышки карбюратора 2. Дроссельные заслонки 3 должны начинать подниматься одновременно. Зафиксировать регулировочные винты в крышке карбюратора контр гайками.См. рис. 6.
Рис. 6.

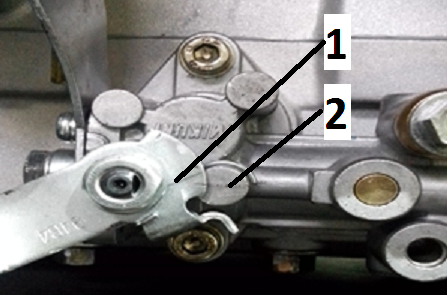

Проверить свободный ход курка акселератора. Свободный ход курка акселератора должен быть 1 – 3 мм. Проверить положение рычага управления масляного насоса при отпущенном курке акселератора. При отпущенном курке акселератора метка 1 на рычаге управления масляным насосом должна совпадать с меткой 2 на корпусе масляного насоса.См. рис. 7.
Рис. 7.

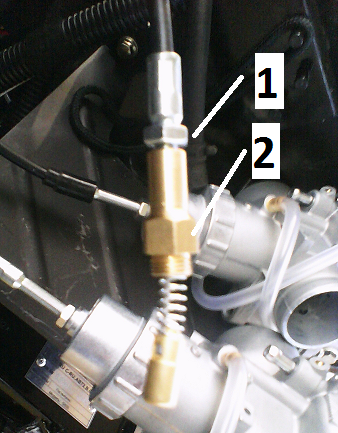

Установить тросы управления клапанами обогатителями. Конт гайку тросов 1 накрутить на регулировочный винт до упора в оплетку троса. Крепежный винт тросов 2 накрутить на регулировочный винт до упора в контр гайку.См. рис. 8.
Рис. 8.

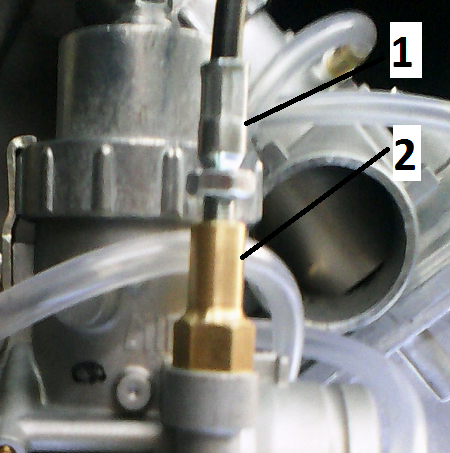

Закрутить трос управления клапаном обогатителем в карбюратор. При закручивании удерживать оплетку троса и контр гайку 1, крутить только крепежную гайку троса 2. Между контр гайкой и крепежной гайкой должен остаться зазор порядка 5 мм.См. рис. 9.
