Установка поездного радиовещания
«Терсь - 100D-03»
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Новокузнецк, 2014г.
Содержание
Краткое описание 3
Технические характеристики 3
Передняя панель 4
Порядок использования 5
Включение 5
Трансляция звуковых программ с радиоприемника и проигрывателя 5
Подача речевых сообщений 7
Использование радиостанции 7
Краткое описание
Установка предназначена для трансляции радиопрограмм местного вещания, информационно-музыкальных программ с Flash-накопителя, передачи информации через микрофон, радиосвязи с машинистом поезда и диспетчером парка. Модуль питания и усилителя мощности имеют защиту от переполюсовок при подключении, перегрузок, перепадов напряжений, перегрева и коротких замыканий в цепях питания и трансляционной линии.
Установка обеспечивает:
Трансляцию программ радиовещательных станций в диапазонах УКВ, СВ, ДВ, музыкальных программ с USB-карт памяти объемом до 4Гб. Передачу речевой информации через микрофон. Контроль уровня передачи на линии. Звуковой контроль источника. Радиосвязь с машинистом поезда и диспетчером парка.Технические характеристики
Напряжение питания, В: +72..144 Класс усилителя мощности: D Номинальная выходная мощность, Вт: 200 Максимальная выходная мощность, Вт: 350 Номинальное выходное напряжение на линии, В: 30 Диапазон рабочих частот, Гц:с микрофона от 300 до 3500
с остальных входов от 01.01.010
Поддерживаемые форматы файлов USB-носителя: MP3, WMA Поддерживаемые битрейты файлов USB-носителя, kbit/s: 5-384 Диапазон настройки тюнера, в диапазоне FM, мГц: 87-108 Диапазон настройки тюнера, в диапазоне AM, кГц: 530-1710 Коэффициент гармоник (при номинальной мощности) - не более: 1%; Номинальная выходная мощность радиостанции, Вт: 5 Включение станции машиниста тональным вызовом: 1000Гц, с автовыдержкой 1сек Габаритные размеры (ШхВхГ): 200*100*300 мм. Масса: <6 кг.Передняя панель

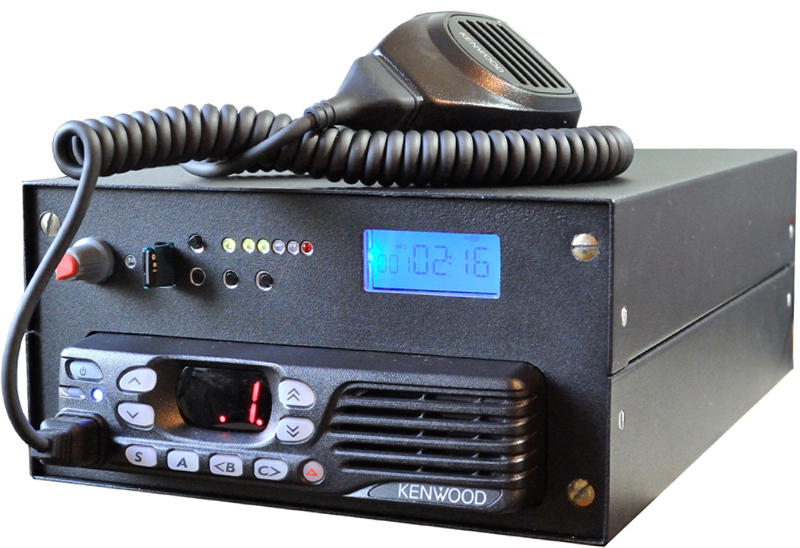

Рисунок 1 Передняя панель
1 | Выключатель питания (на задней панели) |
2 | Регулятор громкости контроля трансляции |
3 | Выключатель сигнала в линии |
4 | Индикатор включения линии |
5 | Индикатор уровня сигнала в линии |
6 | Гнездо USB-носителя |
7,8,9 | Кнопки управления радиоприемником и проигрывателем |
10 | Индикатор радиоприемника и проигрывателя |
11 | Выключатель питания радиостанции |
12 | Индикатор режима трансляции с микрофона |
13, 14 | Кнопки громкости динамика радиостанции |
15,16 | Кнопки выбора канала связи |
17 («S») | Кнопка вызова машиниста |
18 («А») | Кнопка включения трансляции с микрофона |
Порядок использования
Включение
1. Удостоверьтесь, что выключатель питания 1 (здесь и далее см. рисунок 1) находится в положении «0».
2. Подсоедините провода питания, антенны радиостанции, антенны радиоприемника и линии.
3. Включите питание выключателем 1. При правильной полярности подключения раздается звуковой сигнал включения радиостанции (если она была включена ранее, до выключения установки) и через 3-5 секунд включается радиоприемник, высвечивая на индикаторе 10 нули. Если этого не произошло – проверьте соблюдение полярности и уровень напряжения питания. Допустимые пределы: 72..144В.
4. Нажмите и удерживайте кнопку включения радиостанции 11 до появления на индикаторе радиостанции цифры канала (это действие может не потребоваться, если оно было произведено ранее).
5. Удостоверьтесь, что индикатор линии 4 не горит (включение/выключение линии – кнопка 3), а регулятор уровня громкости контроля трансляции 2 - в положении минимума (против часовой стрелки до упора).
Трансляция звуковых программ с радиоприемника и проигрывателя
1. Удостоверьтесь, что линия отключена (индикатор линии 4 не горит).
2. Выберите источник сигнала на радиоприемнике или проигрывателе с помощью кнопок 7, 8, 9.
Назначение кнопок 7,8,9:
7 (RR/VOL-)
Режим USB:
короткое нажатие - предыдущий трек,
длительное нажатие – уменьшение громкости звука
Режим AM/FM: автонастройка вниз по диапазонам
8 (PLAY/MOD)
Режим USB:
короткое нажатие:
в режиме MP3 плеера – пауза / воспроизведение,
в режиме линейного входа – беззвучный режим (mute)
длительное нажатие: переключение между источниками сигнала USB или линейный вход.
Режим AM/FM: выбор диапазона FM1, 2, 3 и AM1, AM2 по кругу.
9 (FF/VOL+)
Режим USB:
короткое нажатие – следующий трек,
длительное нажатие - увеличение громкости звука.
Режим AM/FM: автонастройка вверх по диапазонам
3. Установите уровень громкости в среднее положение (на индикаторе 10 число около "20"), а регулятор контроля 2 – по желаемому уровню звучания контрольного динамика.
4. Произведите необходимые настройки (например, выберите радиоволну или требуемую композицию).
5. Подайте сигнал в линию с помощью кнопки 3.
6. Отрегулируйте уровень сигнала в линии по индикатору 5 кнопками 7 (меньше), 9 (больше). Не допускайте постоянного свечения красного светодиода, свидетельствующего о перегрузке.
7. Отрегулируйте уровень громкости контрольного динамика регулятором 2.
Подача речевых сообщений
Установите режим трансляции с микрофона нажатием кнопки 18 («А»). Синий индикатор 12 должен светиться синим цветом. Сделайте речевое сообщение в микрофон при нажатой кнопке на ручном манипуляторе (тангенте). Контролируйте расстояние от микрофона и громкость голоса по индикатору 5 для обеспечения редкого включения красного светодиода. По окончании речевого сообщения установите режим общения по радиоканалу кнопкой 18 («А»). Синий индикатор 12 должен погаснуть.
Использование радиостанции
1. Удостоверьтесь в том, что на индикаторе радиостанции высвечивается требуемый номер канала: 1- машинист, 2-парк. Выбор канала осуществляется кнопками 15 и 16 (по кругу).
2. Удостоверьтесь в том, что кнопкой 18 («А») установлен режим общения по радиоканалу (синий индикатор 12 не горит).
3. При необходимости отрегулируйте громкость динамика радиостанции кнопками 13 (меньше), 14 (больше). При нажатии кнопок раздается звуковой сигнал соответствующей громкости.
4. Для осуществления передачи нажмите и удерживайте кнопку на ручном манипуляторе рации. На радиостанции должен загореться красный индикатор. По окончании передачи сообщения отпустите кнопку.
5. При паузах общения с машинистом более 20 секунд перед включением передачи необходимо осуществить вызов нажатием кнопки 17 («S»). Красный индикатор на радиостанции включится на 2 секунды и погаснет. После этого можно начать передачу (см. п 3 выше).
