PSTC133 Толщина самоклеющихся лент
Описание Эта инструкция содержит описание методики определения толщины (калибра) самоклеящихся лент при нормальных условиях.
Afera: Ассоциация Европейских Производителей Лент
ASTM: Американское Общество Измерений и Материалов
EN: Европейские Нормы
PSTC: Совет по Самоклеящимся Лентам (Северная Америка)
Используемые документы Стандарты ASTM
D3652/D3652M Стандартные методики тестирования толщины самоклеящихся и прорезиненных лент
D3715/D3715M Методика проверки качества самоклеящихся лент
Е122 Методика выбора размера образца для оценки критериев качества партии товара или процесса
AferaМетодика тестирования Afera 5006 толщины самоклеящейся ленты.
Определение Толщина это кратчайшее расстояние между двумя противоположными поверхностями ленты, обычно измеряемое в мм.
Значение Толщина имеет значение при контроле однородности и при описании расчетных данных, а также при определении физических и электрических характеристик. Результаты тестирования могут быть использованы для контроля качества и при приемочных испытаниях на соответствие техническим требованиям.
Оборудование Калибромер, способный измерять толщину вплоть до 0.002 мм. См. рис. 1. Калибромер должен иметь две плоские грани, меньшая из которых должны быть круглой и иметь диаметр от 5 до 16 мм. Грани должны располагаться параллельно с точностью до 0.005 мм и быть ограничены в движении друг от друга вдоль оси перпендикулярной их плоскостям. Когда образец помещен между плоскостями, он должен находиться под постоянным давлением от 40 до 60 кПа.
Выбор образцов Отбор подходящих образцов должен производиться согласно регламенту ASTM D3715/D3715M. Отбор образцов для других целей. Выбор образца и количества его экземпляров зависит от цели тестирования. Рекомендуется следовать методике E122 (см. раздел 2). Считается нормой проводить тестирование как минимум 5 образцов одного типа. Тестовые образцы должны быть из разных рулонов ленты и из разных партий, если возможно. Нельзя сделать объективные выводы на основе анализа образцов из одного рулона ленты.
Тестируемый образец Ширина тестируемого образца должна быть больше чем диаметр основания микрометра, а его длинна не менее 50мм. На не м не должно быть морщинок и складок. Отмотайте и отбросьте минимум три, но не более 6, оборотов ленты в рулоне, перед тем как отрезать образец для теста. Если не указано иное, отрежьте по одному образцу от рулона на каждый проводимый тест. Снимайте образец со свободно вращающегося рулона со скоростью примерно 500-700 мм/с. В тех случаях, когда ширина или иные факторы делают невозможным снятие образца с заявленной скоростью, снимайте его со скоростью максимально близкой к 500 мм/с.
Условия тестирования
8.1 Если не указано обратное выдерживайте для образцов условия, описанные в приложении А, не менее 24 часов.
Процедура тестирования Поместите образец между захватами микрометра, клеящей стороной вверх, и плавно опустите прижимающую ногу на поверхность ленты на расстояния по крайне мере 6 мм от края ленты. Запишите показания счетчика, округлив до ближайших 0.002 мм в течение одной секунды после опускания ноги микрометра. Для каждого образца сделайте три измерения. Вычислите среднее значение толщины образца. Для измерения двухслойных лент с облицовочной пленкой измерьте толщину образца с наклеенной облицовочной пленкой. Сделайте пометку в том месте пленки, где снимались измерения. Снимите облицовочную пленку и измерьте ее толщину согласно 9.1 в помеченном ранее месте. Вычислите среднее обеих серий измерений, отнимите меньшее среднее от большего среднего и запишите получившуюся разницу толщины.
Отчет Отчет должен содержать следующее: Информацию что использовался данный метод измерения, а также описание любых отклонений от него. Средние значения показаний микрометра из раздела 9, то есть толщину в мм округленную до 0.002 мм. Полное описание каждого протестированного рулона ленты, включая поставщика, код производителя и тип. Используемый диаметр и давление калибромера (см. 5.2 и 5.3).
Ключевые слова Толщина, калибр, микрометр, клейкая лента.

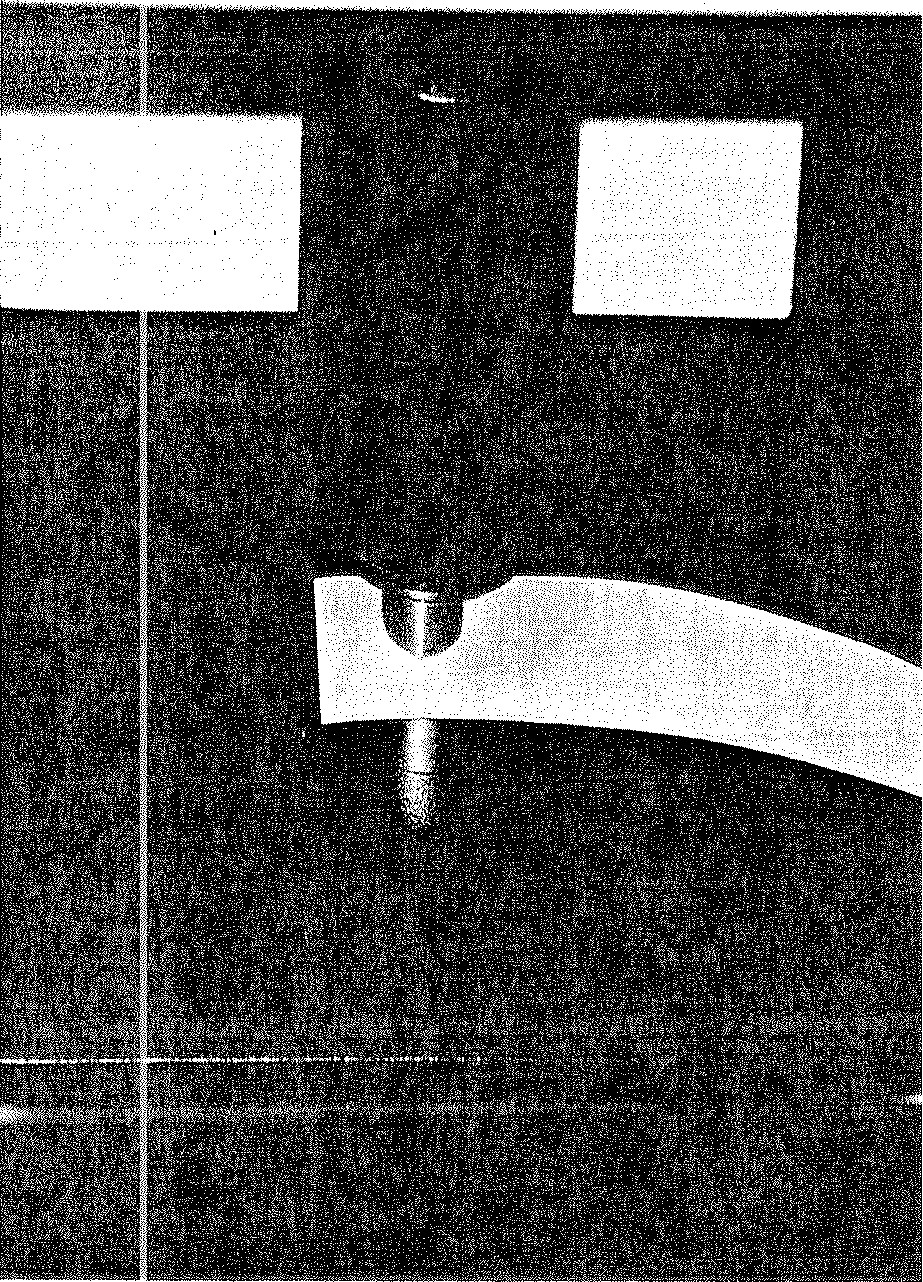

Рис.1. Образец ленты измеряемый на толщину микрометром.
