Содержание

Введение……………………………………………………………………………………... Назначение………………………………………………………………………………….. Комплект поставки…………………………………………………………...…………. Технические характеристики………………………………………………………. Описание турникета……………………………………………………………………. Устройство и принцип работы турникета……………………………………. Подготовка турникета к использованию………………………………………   Подготовка турникета к монтажу……………………………………………………..…….…   Варианты монтажа турникета. Смена направлений проходов……………….…….……   Монтаж турникета…………………………………………………………………….…….……   Монтаж и использование преграждающей планки «Антипаника»……………….….…..   Описания и схемы подключений контроллера турникета…………………..……………...   Используемые термины……………………………………………………………………………   Описание клеммных колодок контроллера турникета…………………..…………………   Подключение питания…………………………………………………………………………....   Подключение пульта управления…………………………………………………………….…..   Подключение считывателей……………………………………………………………………   Подключение турникета к контроллеру СКД посредством интерфейса RS485………   Подключение турникета к контроллеру СКД посредством командного

  интерфейса……………………………………………………………………………….

  Описание работы турникета при работе с пультом управления…………………….…   Описание работы турникета в составе автономной системы контроля доступа

  (СКД), встроенной в базовый контроллер турникета…………………………………

  Описание работы турникета в составе сетевых систем контроля доступа (СКД)…… Подготовка турникета к эксплуатации………………………………………… Эксплуатационные ограничения…………………………………………………

10. Хранение и транспортирование…………………………………………………..

Гарантийные обязательства…………………………………………………….… Утилизация………………………………………………………………………………… Свидетельство об упаковывании и приемке………………………..……..

1. Введение

Настоящее руководство по эксплуатации является эксплуатационным документом, объединенным с паспортом турникета, и предназначено для ознакомления с устройством и работой турникета-трипода тумбового ТB-01 (далее – турникета). В данном руководстве также приведены рекомендации по монтажу турникета и его подключению к системам контроля доступа и учета рабочего времени (далее СКД).

Руководство устанавливает правила эксплуатации, соблюдение которых обеспечивает поддержание турникета в рабочем состоянии на протяжении установленного срока эксплуатации.

2. Назначение

Турникет предназначен для управления потоками людей на проходных промышленных предприятий, банков, бизнес-центров, аэропортах, вокзалах и т. д., а также для учета рабочего времени в составе СКД.

Турникет ТB-01 производится в двух исполнениях, описание которых приведено в таблице 1.

Таблица 1. Исполнения турникетов

Обозначение исполнения	Отличительные признаки
ТB-01S	Лицевые панели выполнены из полированной нержавеющей стали.
ТB-01G	Лицевые панели выполнены из полированной нержавеющей стали, покрытой нитридом титана (под золото).

Для размещения турникета на месте эксплуатации требуется площадь размером 1.2м2.

Номинальные значения климатических факторов:

а) Для эксплуатации турникета в рабочем состоянии:

помещение с параметрами микроклимата по ГОСТ ИСО 14644-1-2002 (класс 5 ИСО, эксплуатируемое состояние; заданные размеры частиц - 0,5 мкм, 3520 частиц/м3); пределы температуры: от 0 до +50°C; относительная влажность 98%.

б) При нахождении турникета в нерабочем состоянии (хранение и транспортирование, перерывы в работе):

пределы температуры: от -20 до +50°C; относительная влажность 98%.

Наличие агрессивных газов и паров кислот в помещении недопустимо.

Питание турникета допускается только от постоянного тока напряжением 12В (±10%). Питание от сети переменного тока напряжением 220В допускается только при использовании внешнего блока питания с выходным током не менее 1,5 А при напряжении 12В±10%.

Требования к качеству электрической энергии - по ГОСТ 13109-97.

По способу защиты человека от поражения электрическим током турникет относится к классу защиты I по ГОСТ 12.2.007.0-75.

Турникет не предназначен для эксплуатации во взрывоопасных и пожароопасных зонах по «Правилам устройств электроустановок» (ПУЭ).

3. Комплект поставки

Турникет состоит из частей и комплектов, перечисленных в таблице 2. Турникет и его составные части изображены на рисунке 1.

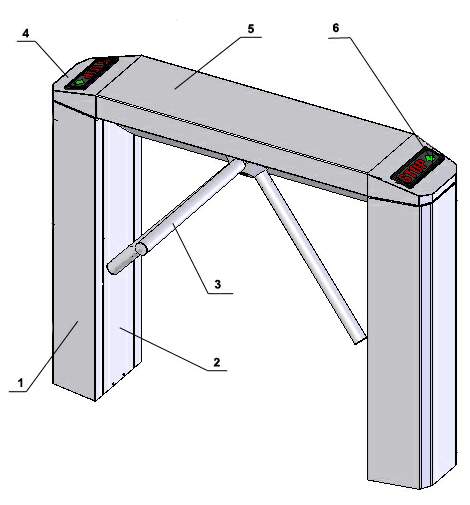

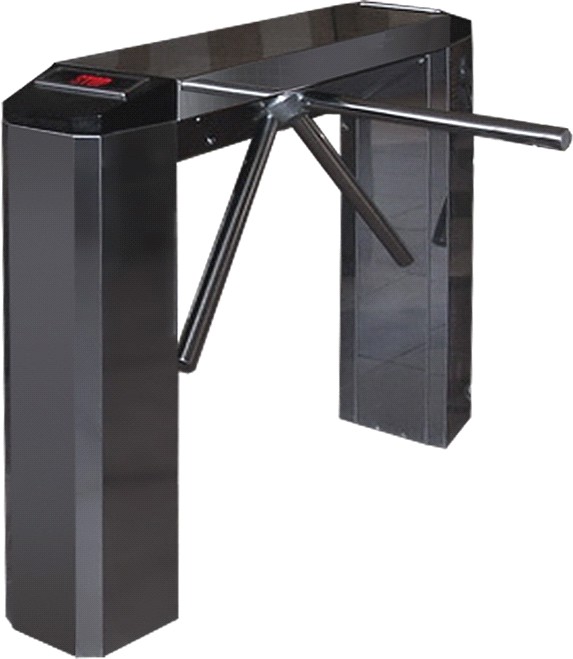

Рисунок 1. Турникет - трипод TB-01

1 – стойка турникета; 2 – нижняя крышка; 3 – преграждающие планки;  4 – боковая крышка; 5 – верхняя крышка; 6 – табло индикации.

Таблица 2. Базовый комплект поставки

Наименование	Кол-во (шт.)
Турникет-трипод тумбовый	1
Пульт управления турникетом со счетчиком проходов	1
Кабель подключения питания турникета	1
Ключ принудительной разблокировки механизма на вход (выход)	4
Руководство по эксплуатации (паспорт)	1
Упаковка	1

По согласованию с заказчиком турникет также может комплектоваться дополнительным оборудованием, перечисленным в таблице 3.

Таблица 3. Дополнительное оборудование

Наименование	Кол-во (шт.)
Преграждающие планки	3
Преграждающие планки «антипаника»	3
Считыватели бесконтактные Proximity, 125 кГц для работы в составе автономной либо сетевой СКД	2
Считыватель бесконтактный контрольный Proximity, RS232 (USB) для занесения карт доступа в память концентратора.	1
Мастер-карта для занесения карт доступа в автономную память контроллера	1
Концентратор (используется для работы в составе сетевой СКД). Может использоваться для подключения до 4 турникетов.	1
Конвертер интерфейсов RS422/USB для подключения концентратора к компьютеру	1
Программное обеспечение «Эпикур V3» для управления системой контроля доступа и учета рабочего времени	1
ИБП 12В, 2А с аккумулятором на 7А/ч	1

4. Технические характеристики турникета

Технические характеристики турникета приведены в таблице 4. Габаритные размеры турникета приведены на рисунке 2.

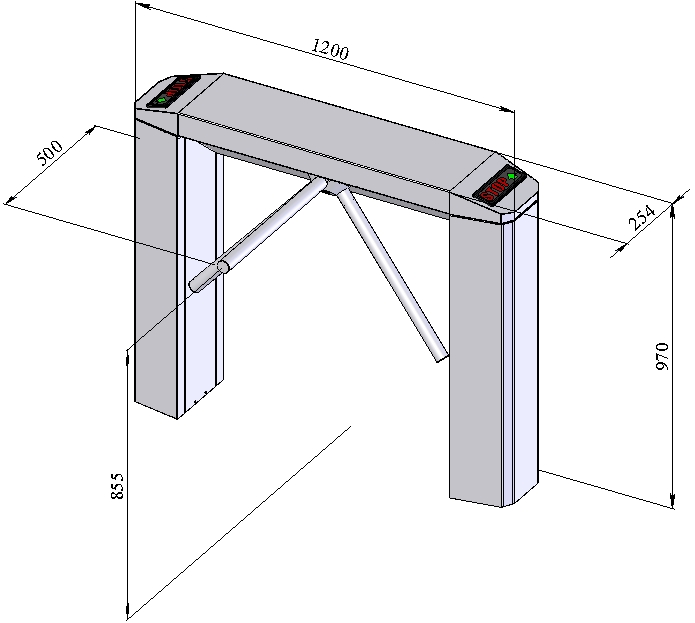

Рисунок 2. Габаритные размеры турникета

Таблица 4. Технические характеристики турникета

Параметр	Единица измерения	Значение
Напряжение сети переменного тока (при использовании внешнего блока питания)	В	220 ± 22
Частота переменного тока	Гц	50 ± 0,5
Напряжение питания турникета	В	12 ± 1,2
Максимально потребляемый ток:
В режиме ожидания	А	0,3
В режиме прохода в одном из направлений	А	0,6
В режиме свободного прохода в обоих направлениях	А	1,15
Габаритные размеры стойки турникета (см. рисунок)	мм	1200х754х970
Длина преграждающей планки	мм	500
Длинна кабеля пульта управления (не менее)	м	6
Длинна провода питания (не менее)	м	6
Масса турникета (не более)	кг	50
Пропускная способность турникета в режиме свободного прохода	чел./мин.	60
Пропускная способность турникета в режиме однократного прохода	чел./мин.	30
Срок эксплуатации	мес.	96
Гарантийный срок эксплуатации	мес.	24

5. Описание турникета

Турникет ТB-01 обладает следующими особенностями:

турникет может работать как от пульта управления, так и в составе автономной или сетевой СКД; пульт управления турникета оснащен счётчиком проходов, указывающим на количество вошедших и вышедших людей, с возможностью сброса текущих показаний. Существует также возможность просмотра общего числа входов и выходов, а также суммарного числа проходов с момента запуска турникета в эксплуатацию. Счетчики суммарного числа проходов не сбрасываются; в турникет встроена сирена, управление которой осуществляется с пульта управления или СКД; в случае использования турникета в системе СКД возможно размещение считывателей на боковых поверхностях верхней крышки турникета; в турникете встроена автономная СКД с базой на 500 пропусков; при отключении питания турникет переходит в режим «Запрет прохода в любую сторону». В случае необходимости обеспечения прохода через турникет, при отключённом электропитании, следует воспользоваться ключами принудительной разблокировки. При возобновлении подачи электропитания на турникет принудительную разблокировку следует снять; в турникете предусмотрена возможность лёгкой и быстрой замены обычных преграждающих планок на преграждающие планки «Антипаника» (описание см. в п. 7.4).

6. Устройство и принцип работы турникета

В основе работы турникета лежит механизм с поворотной турелью, наклонённой под определённым углом, а также механизм остановки поворота. Плавность хода обеспечивает встроенный гидравлический демпфер. В качестве преграждающих планок используется труба из полированной нержавеющей стали диаметром 38 мм. Длина каждой планки составляет 540 мм.
