Ошибок в исполнении не обнаружено (Оптимизация завершена)
|
|
|
Design Report
|
|

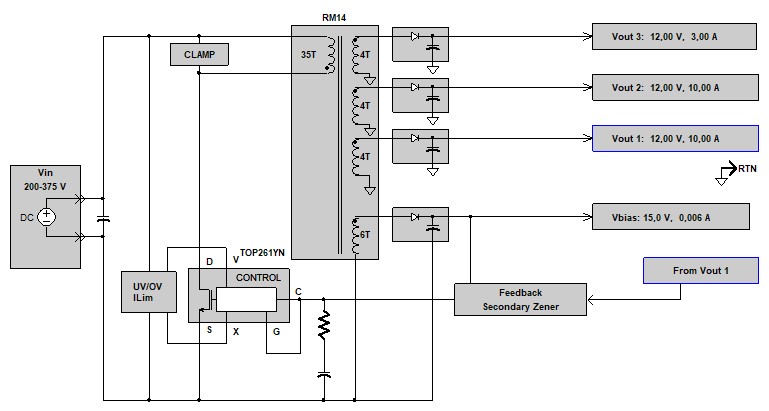

Результаты исполнения
|
Подключение источника питания
|
Переменная
| Значение
| Единицы измерения
| Описание
| VDCMIN
| 200
| V
| Минимальное значение входного напряжения постоянного тока
| VDCMAX
| 375
| V
| Максимальное значение входного напряжения постоянного тока
| Z
| 0,63
| Коэффициент потерь
| ŋ
| 78,0
| %
| Расчетный КПД
| IAVG
| 1,77
| A
| Средний ток через диодный мост (входной ток)
|
|
Параметры микросхемы
|
Переменная
| Значение
| Единицы измерения
| Описание
|  .
| Микросхема
| TOP261YN
| Название микросхемы PI
| PO
| 276,09
| W
| Общая выходная мощность
| VDRAIN Estimated
| 578,47
| V
| Фактическое ожидаемое напряжение стока
| VDS
| 15,00
| V
| Открывающее напряжение сток-исток
| FS
| 66000
| Hz
| Частота преобразования
| KP
| 0,56
| Коэффициент использования непрерывного/прерывистого режимов
| KI
| 1,00
| Коэффициент ограничения тока
| ILIMITEXT
| 6,88
| A
| Запрограммированное ограничение тока
| ILIMITMIN
| 6,88
| A
| Нижний порог ограничения тока
| ILIMITMAX
| 7,92
| A
| Верхний порог ограничения тока
| CBP
| 0,10
| µF
| Конденсатор вывода Bypass
| RLS
| 3,3
| MΩ
| Резистор слежения за сетевым напряжением
| RLS2
| 3,3
| MΩ
| Резистор слежения за сетевым напряжением
| IP
| 6,60
| A
| Пиковый ток в первичной обмотке (при VMIN)
| IRMS
| 2,97
| A
| Среднеквадратический ток в первичной обмотке (при VMIN)
| P_NO_LOAD
| 250
| mW
| Ожидаемая входная мощность в режиме "без нагрузки"
| DMAX
| 0,37
| Максимальный рабочий цикл
| RTH_DEVICE
| 3,84
| °C/W
| Максимальное термическое сопротивление для микросхемы PI
| DEV_HSINK_TYPE
| Aluminum Extruded
| Тип радиатора микросхемы PI
| DEV_HSINK_PN
| 6400B-P2G
| Шифр радиатора микросхемы PI
|
|
Компоненты ограничителя уровня
|
Переменная
| Значение
| Единицы измерения
| Описание
|  .
| DB
| FR257
| Рекомендуется блокировочный диод
| RCLAMP
| 22,00
| kΩ
| Резистор схемы подавления выбросов напряжения
| RC_NUM
| 4
| Число параллельных резисторов цепи рассеивания высоковольтного выброса
| CCLAMP
| 10,000
| nF
| Конденсатор схемы подавления выбросов напряжения
| VCLAMP
| 166
| V
| Ожидаемое среднеквадратичное значение напряжения среза
| VRZ
| P6KE200A
| Рекомендуемый стабилитрон схемы гашения выброса
| Ожидаемые потери в ограничителе
| 4,91
| W
| Мощность рассеяния при ограничении напряжения (напряжение среза)
|
|
Параметры смещения
|
Переменная
| Значение
| Единицы измерения
| Описание
| VB
| 15,0
| V
| Напряжение смещения
| IB
| 0,006
| A
| Ток смещения
| VDB
| 0,95
| V
| Прямое падение напряжения на диоде смещения
| PIVB
| 80
| V
| Пиковое обратное напряжение на выпрямителе смещения
| CBIAS
| 10,0
| µF
| Емкость цепи смещения
| NB
| 6
| Число витков обмотки смещения
| Диаметр проволоки
| 0,45
| mm
| Внутренний диаметр провода обмотки смещения
| Способ намотки
| Bifilar (x2)
| Тип провода обмотки смещения
| Слои
| 0,08
| Слои намотки обмотки смещения
| Начальные выводы
| 6
| Стартовый(е) вывод(ы) обмотки смещения
| Конечный вывод(ы)
| 5
| Конечный(е) вывод(ы) обмотки смещения
|
|
Параметры конструкции трансформатора
|
Переменная
| Значение
| Единицы измерения
| Описание
| Тип сердечника
| RM14
| Тип сердечника
| Материал сердечника
| NC-2H (Nicera) or Equivalent
| Материал сердечника
| Ссылка производителя каркаса
| Generic, 6 pri. + 6 sec.
| Наименование катушки
| Ориентация каркаса
| Вертик.
| Тип катушки
| Первичные выводы
| 6
| Число задействованных выводов с первичной стороны катушки
| Вторичные выводы
| 6
| Число задействованных выводов со вторичной стороны катушки
| LP
| 269
| µH
| Индуктивность первичной обмотки
| LP_Tol
| 10,0
| %
| Точность индуктивности первичной обмотки
| LP_nom
| 299
| µH
| Номинальная первичная индуктивность
| NP
| 34,5
| Расчетное число витков первичной обмотки
| NSM
| 4
| Число витков "главной" вторичной обмотки
| Плотность первичного тока
| 4
| A/mmІ
| Плотность тока в первичной обмотке
| VOR
| 110,0
| V
| Выходное напряжение обратного хода
| BW
| 72,00
| mm
| Ширина обмоток катушки
| ML
| 0,00
| mm
| Ширина защитного зазора слева
| MR
| 0,00
| mm
| Ширина защитного зазора справа
| FF
| 34
| %
| Фактический коэффициент заполнения трансформатора. 100% означает, что все окно под обмотку заполнено
| AE
| 200,00
| mmІ
| Площадь поперечного сечения сердечника
| ALG
| 226
| nH/TІ
| Эффективная индукция сердечника с зазором
| BM
| 257
| mT
| Максимальная магнитная индукция
| BP
| 309
| mT
| Пиковая магнитная индукция
| BAC
| 72
| mT
| Магнитная индукция потерь в сердечнике
| LG
| 1,069
| mm
| Расчетная длина защитного зазора
| L_LKG
| 4,5
| µH
| Расчетная индукция рассеяния первичной обмотки
| LSEC
| 10
| nH
| Индуктивность проводников вторичной обмотки.
|
|
Первичная обмотка, секция 1
|
Переменная
| Значение
| Единицы измерения
| Описание
| NP1
| 18
| Округленное до целого число витков первой секции первичной обмотки
| Диаметр проволоки
| 0,55
| mm
| Фактический внутренний диаметр провода первичной обмотки
| Способ намотки
| Quadfilar (x4)
| Число проводов скрутки для намотки первичной обмотки
| L
| 0,57
| Число слоев первичной обмотки
| DC Copper Loss
| 0,13
| W
| Потери в меди в 1-й секции первичной обмотки
| PIN_S
| 4
| Стартовый(e) вывод(ы) первой секции первичной обмотки
| PIN_T
| 2,3
| Конечный(е) вывод(ы) первой секции первичной обмотки
|
|
Первичная обмотка, секция 2
|
Переменная
| Значение
| Единицы измерения
| Описание
| NP2
| 17
| Округленное до целого число витков второй секции первичной обмотки
| Диаметр проволоки
| 0,55
| mm
| Фактический внутренний диаметр провода первичной обмотки
| Способ намотки
| Quadfilar (x4)
| Число проводов скрутки для намотки первичной обмотки
| L2
| 0,53
| Число слоев во второй секции первичной обмотки
| DC Copper Loss
| 0,24
| W
| Потери в меди во 2-й секции первичной обмотки
| PIN_S2
| 2,3
| Стартовый(е) вывод(ы) второй секции первичной обмотки
| PIN_T2
| 1
| Конечный(е) вывод(ы) второй секции первичной обмотки
|
|
Выход 1
|
Переменная
| Значение
| Единицы измерения
| Описание
|  .
| VO
| 12,00
| V
| Выходное напряжение
| IO
| 10,00
| A
| Выходной ток
| VOUT_ACTUAL
| 12,00
| V
| Фактическое выходное напряжение
| NS
| 4
| Число витков вторичной обмотки
| Толщина фольги
| 50
| µm
| Фактический внутренний диаметр провода вторичной обмотки
| Способ намотки
| Foil
| Число проводов скрутки для намотки выходной обмотки
| L_S_OUT
| 4,00
| Число слоев вторичной выходной обмотки
| DC Copper Loss
| 0,08
| W
| Потери в меди вторичной обмотки
| Начальные выводы
| 8
| Стартовый(е) вывод(ы) выходной обмотки
| Конечный вывод(ы)
| 7
| Конечный(е) вывод(ы) выходной обмотки
| VD
| 0,75
| V
| Прямое падение на диоде выходной обмотки
| PIVS
| 55
| V
| Пиковое обратное напряжение на выходном выпрямителе
| ISP
| 24,74
| A
| Пиковый ток вторичной обмотки
| ISRMS
| 14,45
| A
| Среднеквадратический ток вторичной обмотки
| DO
| MBR2080CT
| Рекомендуемый выходной диод
| RTH_DIODE
| 7,69
| °C/W
| Максимальное термическое сопротивление для выходного диода
| OD_HSINK_TYPE
| Aluminum Extruded
| Тип радиатора выходного диода
| OD_HSINK_PN
| 533702B02552G
| Шифр радиатора выходного диода
| RSNUB
| 27,0
| Ω
| Резистор в RC цепочке сглаживающего фильтра
| CSNUB
| 390
| pF
| Конденсатор в RC цепочке сглаживающего фильтра
| CO
| 3300 x 3
| µF
| Выходная емкость
| IRIPPLE
| 10,43
| A
| Среднеквадратический ток пульсации выходного конденсатора
| Expected Lifetime
| 68975
| hr
| Ожидаемый срок службы выходного конденсатора
| LPF
| 1,80
| µH
| Дроссель вторичного фильтра
| CPF
| 100,00
| µF
| Конденсатор вторичного фильтра
|
|
Выход 2
|
Переменная
| Значение
| Единицы измерения
| Описание
|  .
| VO
| 12,00
| V
| Выходное напряжение
| IO
| 10,00
| A
| Выходной ток
| VOUT_ACTUAL
| 12,00
| V
| Фактическое выходное напряжение
| NS
| 4
| Число витков вторичной обмотки
| Толщина фольги
| 50
| µm
| Фактический внутренний диаметр провода вторичной обмотки
| Способ намотки
| Foil
| Число проводов скрутки для намотки выходной обмотки
| L_S_OUT
| 4,00
| Число слоев вторичной выходной обмотки
| DC Copper Loss
| 0,09
| W
| Потери в меди вторичной обмотки
| Начальные выводы
| 10
| Стартовый(е) вывод(ы) выходной обмотки
| Конечный вывод(ы)
| 9
| Конечный(е) вывод(ы) выходной обмотки
| VD
| 0,75
| V
| Прямое падение на диоде выходной обмотки
| PIVS
| 55
| V
| Пиковое обратное напряжение на выходном выпрямителе
| ISP
| 24,74
| A
| Пиковый ток вторичной обмотки
| ISRMS
| 14,45
| A
| Среднеквадратический ток вторичной обмотки
| DO
| MBR2080CT
| Рекомендуемый выходной диод
| RTH_DIODE
| 7,69
| °C/W
| Максимальное термическое сопротивление для выходного диода
| OD_HSINK_TYPE
| Aluminum Extruded
| Тип радиатора выходного диода
| OD_HSINK_PN
| 533702B02552G
| Шифр радиатора выходного диода
| RSNUB
| 27,0
| Ω
| Резистор в RC цепочке сглаживающего фильтра
| CSNUB
| 390
| pF
| Конденсатор в RC цепочке сглаживающего фильтра
| CO
| 3300 x 3
| µF
| Выходная емкость
| IRIPPLE
| 10,43
| A
| Среднеквадратический ток пульсации выходного конденсатора
| Expected Lifetime
| 68975
| hr
| Ожидаемый срок службы выходного конденсатора
| LPF
| 1,80
| µH
| Дроссель вторичного фильтра
| CPF
| 100,00
| µF
| Конденсатор вторичного фильтра
|
|
Выход 3
|
Переменная
| Значение
| Единицы измерения
| Описание
|  .
| VO
| 12,00
| V
| Выходное напряжение
| IO
| 3,00
| A
| Выходной ток
| VOUT_ACTUAL
| 11,90
| V
| Фактическое выходное напряжение
| NS
| 4
| Число витков вторичной обмотки
| Диаметр проволоки
| 0,45
| mm
| Фактический внутренний диаметр провода вторичной обмотки
| Способ намотки
| Trifilar (x3)
| Число проводов скрутки для намотки выходной обмотки
| L_S_OUT
| 0,11
| Число слоев вторичной выходной обмотки
| DC Copper Loss
| 0,23
| W
| Потери в меди вторичной обмотки
| Начальные выводы
| 12
| Стартовый(е) вывод(ы) выходной обмотки
| Конечный вывод(ы)
| 11
| Конечный(е) вывод(ы) выходной обмотки
| VD
| 0,85
| V
| Прямое падение на диоде выходной обмотки
| PIVS
| 55
| V
| Пиковое обратное напряжение на выходном выпрямителе
| ISP
| 7,42
| A
| Пиковый ток вторичной обмотки
| ISRMS
| 4,33
| A
| Среднеквадратический ток вторичной обмотки
| DO
| SB580
| Рекомендуемый выходной диод
| RTH_DIODE
| 22,57
| °C/W
| Максимальное термическое сопротивление для выходного диода
| OD_HSINK_TYPE
| Custom Aluminum
| Тип радиатора выходного диода
| OD_HSINK_AREA
| 2461
| mmІ
| Площадь поверхности радиатора выходного диода
| RSNUB
| 27,0
| Ω
| Резистор в RC цепочке сглаживающего фильтра
| CSNUB
| 390
| pF
| Конденсатор в RC цепочке сглаживающего фильтра
| CO
| 1800 x 1
| µF
| Выходная емкость
| IRIPPLE
| 3,13
| A
| Среднеквадратический ток пульсации выходного конденсатора
| Expected Lifetime
| 40212
| hr
| Ожидаемый срок службы выходного конденсатора
| LPF
| 3,30
| µH
| Дроссель вторичного фильтра
| CPF
| 100,00
| µF
| Конденсатор вторичного фильтра
|
|
Цепь обратной связи
|
Переменная
| Значение
| Единицы измерения
| Описание
|  .
| Rated Voltage
| 10,0
| V
| Номинальное напряжение стабилитрона
| Zener Test Current
| 5,0
| mA
| Тестовый ток стабилитрона
| RF1
| 1000,00
| Ω
| Резистор смещения стабилитрона
| RF2
| 221,0
| Ω
| Резистор компенсации стабилитрона
|
|
Высокий ток в цепи обратной связи.
Используйте параллельные конденсаторы с низким ESR (эквивалентным последовательным сопротивлением) на выходе, уменьшите пульсации тока на выходе за счет уменьшения VOR и KP.
Стабильность нагрузки не учитывает тепловой дрейф, допустимые отклонения падения прямого напряжения на выходном диоде и падение напряжения на LC-фильтре.
Фактическое значение напряжения можно оценить только при полной нагрузке.
Проверьте работу взаимного регулирования в цепи.
|
Ошибки, предупреждения, сообщения
|
| Описание
| Совет
| Помощь
| Ссылка. #
|
| Напряжение сток-исток близко к пробивному.
| Проконтролируйте напряжение пробоя транзистора при перенапряжении в сети, уменьшите VUVON_MAX или VOR.
|
| 237
|
|
