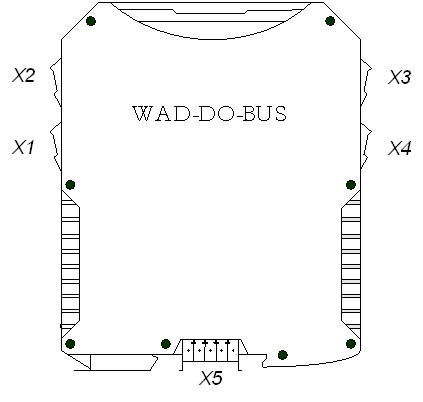

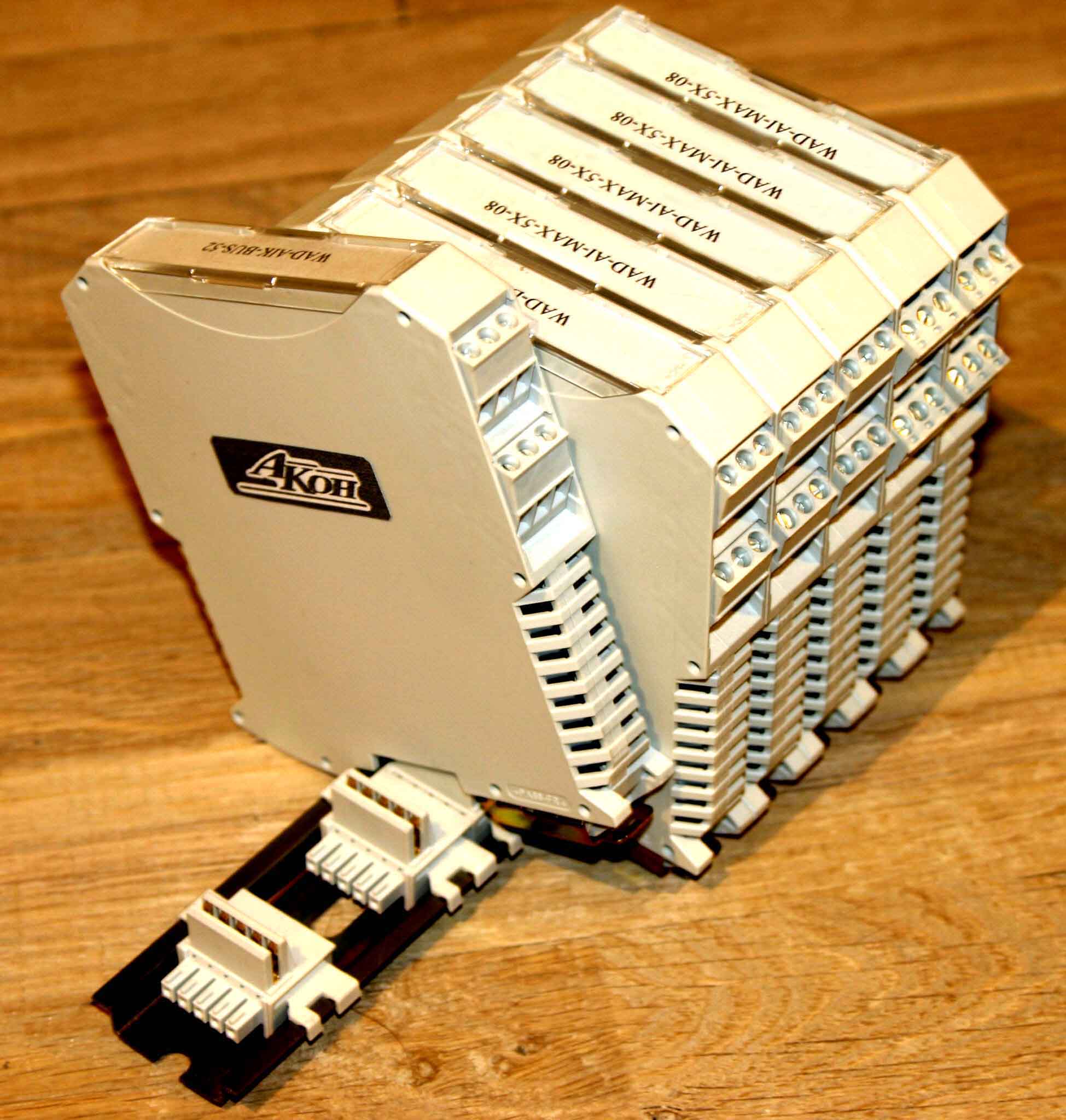

Внешний вид разъема Х5:
Назначение контактов разъема Х5:
Номер контакта | Обозначение | Назначение |
1 | Data+ | Линия Data+ интерфейса RS-485 |
2 | Data- | Линия Data - интерфейса RS-485 |
3 | Uпит. | Вход напряжения питания |
4 | Uпит. рез. | Вход резервного напряжения питания |
5 | Gnd | Общий провод для основного и резервного источников питания |
| Компания АКОН, Украина, г. Киев, (+38067) 442-33-89 (+38044) 496-29-60 *****@***, www. akon. |
Восьмиканальный модуль дискретного вывода с гальванической развязкой выходных каналов, и интерфейсом RS-485
WAD-DO-BUS(USB)
Технический паспорт
2016
1. Основные технические характеристики.
Модуль WAD-DO-BUS(USB) предназначен для управления дискретными нагрузками, получая команды управления по линиям интерфейса USB или RS-485.
Количество выходных каналов – 8.
Допустимый ток нагрузки - 100 мА.
Максимально коммутируемое напряжение – 250В.
Защита от превышения тока нагрузки и напряжения – есть.
Подавление помехи нормального вида 50/60 Гц не менее 120 дБ.
Подавление помехи общего вида 50/60 Гц не менее 140 дБ.
Защита входа питания от другой полярности и превышения напряжения до +/-60В.
Защита линий интерфейса RS-485 от превышения напряжения до +/-60В.
Выходные цепи гальванически изолированы от питания модуля и интерфейса, интерфейс изолирован от питания. Напряжение гальванической изоляции 500 В.
Напряжение питания от 10 до 30 В. Потребляемая мощность не более 2.5 Вт.
Рекомендуемое напряжение питания 12-24В.
Габариты модуля 105х114х17,5 мм.
Вес 110 г
Условия эксплуатации.Рабочая температура окружающего воздуха для модуля от -20 до +75 0С.
Относительная влажность 98% при +35 0С. Температура хранения от -25 до +90 0С.
Комплект поставки:модуль WAD-DO-BUS(USB) Кол-во: 2 шт. № 000…211751216
паспорт (допускается 1 шт. до 10 комплектов поставки).
Свидетельство о приёмке.Модуль WAD-DO-BUS(USB) соответствует техническим характеристикам и признан годным к эксплуатации.
Дата выпуска 02.12.2016 г.
Подпись лиц, ответственных за приёмку: Контроль методики испытаний______________
Испытания ______________________ Выходной контроль____________________
Гарантийные обязательства.
Изготовитель гарантирует соответствие модуля техническим характеристикам при соблюдении потребителем условий эксплуатации и хранения. Гарантийный срок эксплуатации 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня изготовления. Адрес изготови, Украина, г. Киев, , (+38067) 442-33-89, (+38044) 496-29-60, *****@***, www. akon.
X6 (USB)
|
Разъём Х2: | ||
1 | 2 | 3 |
OUT4 (Дискретный выход 4) | OUT5 (Дискретный выход 1) | OUT6 (Дискретный выход 2) |
Разъём Х1: | ||
1 | 2 | 3 |
OUT1 (Дискретный выход 1) | In2 (Дискретный выход 2) | In3 (Дискретный выход 3) |
Разъём Х3: | ||
1 | 2 | 3 |
OUT7 (Дискретный выход 3) | OUT8 (Дискретный выход 4) | незадействован |
Разъём Х4: | ||
1 | 2 | 3 |
COM (Общий дискретного выхода) | COM (Общий дискретного выхода) | COM (Общий дискретного выхода) |
