Филин-3 (жучок дальностью 1 км)




Филин-3 (жучок дальностью 1 км)

Почти все экземпляры Филина у меня начанали работать сразу, уверенная связь с хорошим приёмником достигала 1 Км, а с плеером 200-300 Метров.(В микрорайоне с двухэтажными домами).

Технические характеристики
Рабочая частота 96 МГц
Тип модуляции частотная
Дальность приёма от 100 до 800 м
Питание 9 В(элемент типа "Крона")
Выходная мощность не менее 50 мВт
Потребляемый ток не более 25 мА
Время непрерывной работы не менее 12 часов
Чувствительность микрофона 6-10 м

VT1 - КТ3130Б9
VT2 - КТ368А9
VT3 - КТ3126Б
R1 - 12 кОм
R2 - 300 кОм
R3 - 4,7 кОм
R5 - 20 кОм
R6 - 200 Ом
R7 - 200 Ом
С1 - 100 пФ
С2 - 0,1 мкФ
С3 - 0,1 мкФ
С4 - 500...1000 пФ
С5 - 22 пФ
С6 - 12 пФ
С7 - 39 пФ
С8 - 33 нФ

Микрофон М1 типа МКЭ-332 или зарубежный аналог
Длина антенны А1- 95 см
L1 - 6 витков на оправке диаметром 3 мм, диаметр провода 0,4 мм
Дроссель DR1 содержит 20 витков провода диаметром 0,1 мм на ферритовом кольце 2х4х7.(Подходит любой с индуктивностью 100мГн)

Примечания:

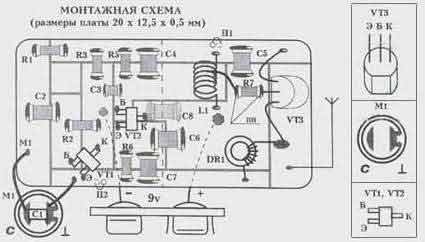

1. Конденсатор С8 паять с обратной стороны платы.
2. Конденсатор С1 паять на микрофон М1 .
3. П1,П2 - перемычки для подачи питания.
4. пн - навесная пайка.

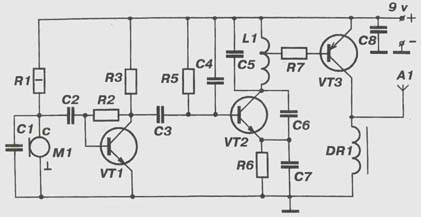

Устройство представляет собой микропередатчик, работающий на одной из свободных частот FM-диапазона.
Приёмным устройством может служить любой радиоприёмник, имеющий "Западный диапазон УКВ (FM 88-108 МГц).
При эксплуатации устройства, его антенна должна быть расположена вертикально и удалена от металических предметов. Приёмник следует выбирать с максимальной чувствительностью. Выполнение этих условий обеспечивает максимальную дальность действия.
