Простейший программатор для PIC

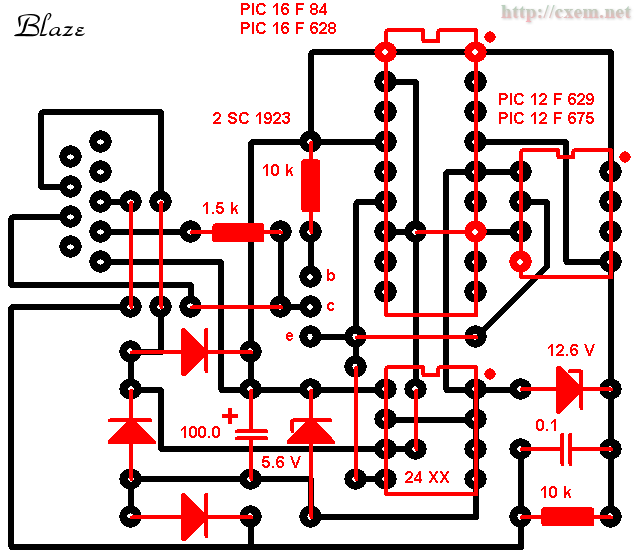

Ниже представлена принципиальная схема (печатная плата с расположением элементов) простейшего программатора для PIC микроконтроллеров.

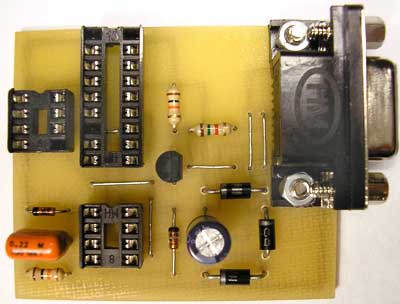

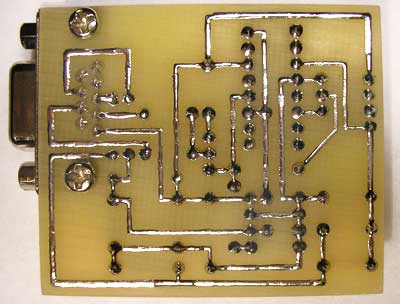

Емкость 100 мкф может быть и больше, в конструкции на фото установлена 220 мкф. Стабилитрон на 12,6 в может быть заменен на 13 в. Емкость 0,1 мкф также может быть заменена на большую ( в конструкции на фото установлена 0,22 мкф ). Транзистор 2SC 1923 может быть заменен, к примеру на КТ 315. Диоды применены 1N4007.

Микроконтроллеры всавляются в сокеты и прошиваются с помошью ПК и программы IC Prog (скачать)

Скачать ПП в формате Sprint Layout

Автор: blaze [собака]
