Импульсная последовательность типа КПМГ с возрастающими интервалами между 180°-ными импульсами

УДК 538.9; 54.062

ИМПУЛЬСНАЯ ПОСЛЕДОВАТЕЛЬНОСТЬ ТИПА КПМГ С ВОЗРАСТАЮЩИМИ ИНТЕРВАЛАМИ МЕЖДУ 180°-НЫМИ ИМПУЛЬСАМИ

МГУ приборостроения и информатики, 0

E. mail:  *****@***ru

Предлагается способ измерения ССИ и амплитуд сигналов эха с помощью многоимпульсной последовательности типа КПМГ с разными интервалами между 180°-ными импульсами в соседних внутренних циклах: 90°(-τ1-180°-τ1-)N1(-τ2-180°-τ2)N2…(-τj-180°-τj-)Nj (рис.1). Это позволяет на один-два порядка уменьшить общее число ВЧ импульсов в серии и избежать нагрева образца и «насыщения» спиновой системы, особенно при многократном накоплении сигналов, за счёт снижения величины ВЧ мощности, подаваемой в датчик ЯМР релаксометра в процессе измерения [1].

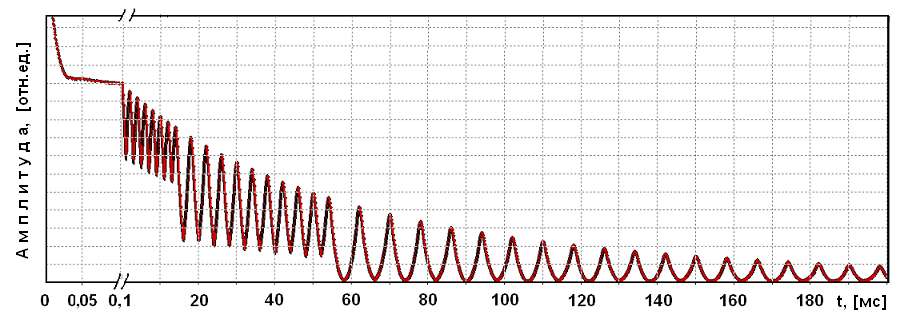

Рис.1. ССИ и сигналы эха протонов миндаля в последовательности с разными интервалами между 180° импульсами в соседних пакетах: τ1 = 1 мс, τ2  = 2 мс, τ3 =4 ms

При этом сокращается время обработки результатов из-за уменьшения массива данных и повышается точность относительного определения амплитуд компонент с различными временами релаксации за счёт уменьшения дрейфов базовой линии и коэффициента усиления приёмника, влияющих на результат при раздельном измерении и обработке ССИ и эхо-сигналов. В докладе обсуждаются методические вопросы формирования и математической обработки единой кривой спада поперечной намагниченности (ССИ + огибающая амплитуд сигналов эхо).

, Чичиков и методические погрешности измерений скоростей ЯМР-релаксации и способы их компенсации.  Химия и химическая технология, 2009, том 52, вып. 4, с.23-27.
