«Пеносливные устройства в передвижных системах пожаротушения»

Тема 7/6  «Пеносливные устройства в передвижных

системах пожаротушения»

Урок №7.6  Пеносливные устройства в передвижных

системах пожаротушения.

Цель урока:

Образовательная цель:  Курсанты должны знать назначение, устройство и тактико-технические данные пеногенераторов типа ГПС, стволы пожарные лафетные комбинированные.

Развивающая цель:  Развивать мыслительные способности курсантов, чтобы на основании знаний, полученных на данном уроке и ранее, они могли объяснить, где применяются пеногенераторы типа ГПС, стволы воздушно-пенные ручные типа СВП, стволы пожарные лафетные комбинированные.

Воспитательная цель:  привлекать курсантов к бережному отношению к пожарной технике и (ответственность за поддержание) огнетушащим веществам. Привлекать чувство ответственности за поддержание пожарной техники, ПТВ, ПТО и огнетушащих веществ в готовности к ведению боевых действий.

Вид занятия:  Комбинированный урок.

Методы обучения:  Устное изложение материала (объяснение, рассказ, беседа).

демонстрационные методы (плакаты, нат. образцы); самостоятельная работа курсантов с учебником; применение технических средств обучения.

Материальное обеспечение:

натуральные образцы; плакаты, цветные мелки, кодоскоп; учебник «Пожарная техника» часть I.

Место проведения занятия:

Учебный класс «Пожарной техники».

Время: 2 часа.

Ход урока

Организационная часть (2 мин)

принять рапорт от дежурного; заполнение группового журнала; проверка отсутствующих.

Опрос курсантов (15 мин)

  Опрос материала провести по предыдущему материалу темы 6.5.

Подведение итога опроса  (3мин)

объявить и прокомментировать отметки; проанализировать характерные ошибки; дать задания и назначить сроки отчетов курсантам, которые плохо подготовились к занятию.

Рассмотрение нового материала (60 мин)

  Рассматриваемые вопросы:

В-1  Пеногенераторы типа ГПС.

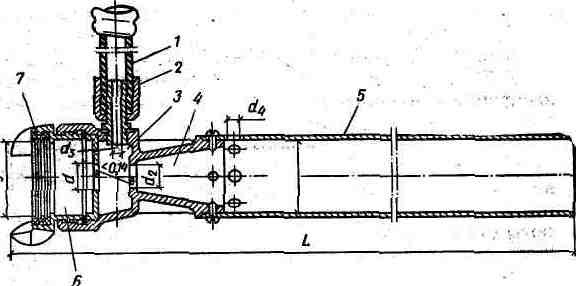

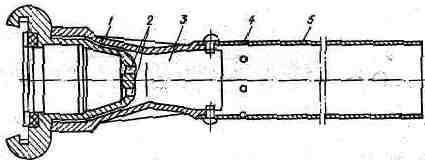

В-2  Стволы воздушно-пенные ручные типа СВП.

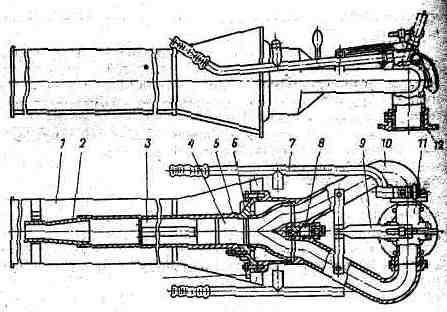

В-3  Стволы пожарные лафетные комбинированные.

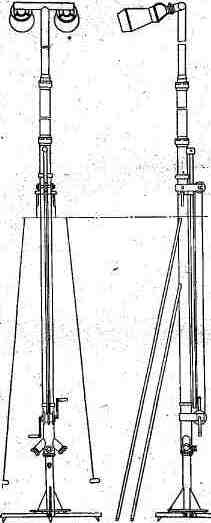

В-4  Подъемник - пенослив.

№ вопроса № подвопроса	Содержание рассматриваемого материала	Методическое указание
1	2	3

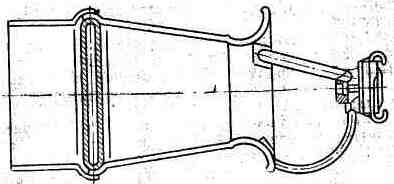

1. 1.1 1.2 1.3 1.4 1.5 2. 2.1 2.2 2.3   2.4   2.5 3. 3.1 3.2 3.3 3.4 4. 4.1 4.2 4.3	Пеногенераторы типа ГПС Назначение:  Для получения из раствора и подачи на пожар пены средней кратности применяют генераторы ГПС. Промышленность выпускает 3 вида пеногенераторов, различающихся по производительности ГПС-200, ГПС-600, ГПС-2000. Устройство:  Пеногенератор состоит из корпуса с направляющим устройством, распылителя центробежного типа, пакета сеток и соединительной головки. Принцип действия:  Принцип работы генераторов ГПС заключается в следующем:  6% пенообразующий раствор по рукавам подается к распылителю пеногенератора, капли раствора при движении от распылителя к сетке подсасывают воздух из внешней среды в диффузор корпуса генератора. Смесь капель пенообразующего раствора и воздуха попадает на пакет сеток. На сетках деформированные капли образуют систему растянутых пленок, которые, замыкаясь в ограниченных объемах, составляют сначала отдельные пузырьки, а затем массовую пену. Энергией вновь поступающих капель и воздуха масса пены выталкивается из пеногенератора. Тактико техническая характеристика ГПС.   Параметры  ГПС-200  ГПС-600  ГПС-2000 Производительность по пене    (л/с)  200  600  2000    (м/мин)  12  36  120  Кратность пены  80  80  80 Рабочее давление (кгс/см)  4 – 6  4 – 6  4 – 6 Напор перед генератором (м)  40-60  40-60  40-60 Длина пенной струи (м)  6  6 – 8  8 – 10 Габаритные размеры длина (мм)  540  655  1660 диаметр (мм)  224  350  640 масса (кг)  2,6  4,5  28,0 Неисправности ГПС: засорение или повреждение пакета сеток попадание посторонних предметов в распылитель низкое качество пенообразователя недостаточное рабочее давление Стволы воздушно-пенные ручные типа СВП и СВПЭ. Назначение:  Воздушно-пенные стволы предназначены для получения воздушно-механической пены из водного раствора пенообразователя и направления ее на очаг пожара. Ствол для получения воздушно-механической пены представляет собой водоструйный аппарат, в котором рабочей средой служит раствор (воды и пенообразователя), а подсасываемой – воздух. Устройство СВП:  Ствол состоит из корпуса, к которому с одной стороны присоединена соединительная головка для присоединения ствола к рукавной линии, с другой – труба для образования пены, формирования струи и направления ее в очаг пожара, а так же корпусного насадка. Корпус и труба отлиты из аллюминевого сплава. Принцип работы ствола СВП:  Поддеваемый в ствол под давлением водный раствор пенообразователя проходит через отверстия диафрагмы, распыливается в корпусной насадки корпуса и создает разряжение, под действием которого происходит подсасывание воздуха через восемь равномерно расположенных отверстий, выполненных на боковой поверхности трубы ствола и перемешивание с раствором пенообразователя. В результате образуется воздушно-механическая пена, которая подается на очаг пожара. Устройство СВПЭ: 1- шланг; 2- ниппель; 3- вакуумная камера; 4-выходная камера; 5- кожух; 6- приёмная камера; 7- соединительная головка. Принцип работы СВПЭ: Подаваемая в ствол под давлением вода, проходя через центральное отверстие создает разряжение в вакуумной камере. Через ниппель в вакуумную камеру по шлангу из посторонней емкости подсасывается пенообразователь. ТТХ  Параметры  СВП  СВПЭ-2  СВПЭ-4  СВПЭ-8 Рабочий напор перед стволом (м)  40-60  60  60  60 Подача пены (м/мин)  4  2  4  8 Кратность пены на выходе  7  7  7  7 Подача водного раствора пенообразователя ( л/с)  5-6 Длина пенной струи при напоре 60 м  28  15  18  20 Неисправности стволов СВП и СВПЭ: засорение центрального отверстия попадание в вакуумную камеру посторонних предметов пенообразователь низкого качества закупоривание всасывающего шланга посторонними предметами или отслоившейся тканью шланга опускание шланга до упора на дно сосуда с пенообразователем Стволы пожарные лафетные комбинированные. Назначение:  Ствол пожарный лафетный комбинированный (ПЛС-60С) предназначен для создания и направления струи воды или воздушно-механической пены при тушении пожаров и входит в комплект пожарного автомобиля. Он изготовлен по схеме «труба» в «трубе». Устройство:  Ствол ПЛС-60С состоит: 1- кожух, 2 - насадок, 3 - успокоитель, 4 – выпрямитель, 5 – ствол, 6 – распылитель, 7 – рычаг, 8 – переключатель, 9 – фиксатор, 10 – разветвление, 11 – тройник, 12 - фланец. Принцип работы:  По стволу, оканчивающемуся насадком с внутренним выходным отверстием диаметром 28 мм, подается компактная струя воды или раствор смачивателя. При этом рукоятка в патрубке в положение «П» (пена) перекрываются отверстия переключателя и подаваемый раствор пенообразователя, проходя через боковые отверстия в трубе подсасывает воздух. В кольцевом промежутке между стволом и кожухом образуется воздушно-механическая пена, которая подается на очаг пожара. ТТХ ПЛС-60С: Производительность по пене, м/мин – 36 Кратность пены – 10 Рабочее давление – 6-8 атм. Длина пенной струи, м – 50. Подъёмник – пенослив. Назначение: для подачи ВМП в резервуары с горящими нефтепродуктами высотой 6-12,5 м при передвижной системе пожаротушения. Устройство: Подъемник-пенослив состоит из опорного ствола с опорными рычагами, телескопического механиз­ма выдвигания, гребенки, двух генераторов пены ГПС-600 и двух шестов для подъема и опускания подъ­емника. Стол служит опорой подъемника-пенослива и состоит из центральной трубы, приваренной к диску. Диск име­ет три шарнирно укрепленных рычага, увеличивающих площадь опоры ствола. На каждом рычаге имеется зуб для лучшего сцепления с грунтом. В верхнюю часть опор­ного стола входит шпиндель наружной трубы, который фиксируется стопорным винтом. В наружной трубе расположена выдвигающаяся внут­ренняя труба. Для герметичности между трубами уста­новлен сальник. К наружной трубе приварены два па­трубка для присоединения напорных рукавных линий. К верхней части наружной трубы прикреплены скобы для растяжек и кронштейн, на котором укреплен валик с роликом механизма выдвижения. Нижний узел состо­ит из вала с барабаном и фиксатором. Вал с обеих сто­рон снабжен рукоятками для привода. На барабан на­мотаны два троса: один предназначен для выдвигания, другой — для сдвигания внутренней трубы. При помощи фиксатора на барабане можно установить подъемник на нужной высоте. В верхней части внутренней трубы имеется резьбовая муфта для присоединения удлинителя, который представ­ляет собой отрезок трубы с двумя гайками, предназна­ченными для присоединения к внутренней трубе и гре­бенке. Гребенка состоит из вертикальной и горизонталь­ной труб. Горизонтальная труба имеет два патрубка с соединительными головками для присоединения ство­лов ГПС-600. Модернизированный телескопический подъ-емник-пенослив доставляют к месту пожара транспорт­ными средствами и собирают на месте в горизонтальном положении.. Пенообразующий раствор подают к пеносливу от по­жарных насосов. Воздушно-механическая пена поступа­ет из стволов ГПС-600. К неисправностям телескопических подъемников-пе" носливов относится перекос внутренней трубы в сальни­ке или муфте. Неисправный сальник необходимо заме­нить. После работы пенослив промывают водой и заново смазывают все валики, ролики и барабан подъемного механизма. После работы генераторы осматривают, по­врежденные сетки или корпус ремонтируют. Вмятины на корпусе выравнивают. Тросы и растяжки перед поста­новкой в боевой расчет испытывают на прочность в соот­ветствии с паспортом завода-изготовителя. ТТХ. Производительность по пене, л/сек.  .         800—1000 Расход 4—6%-ного раствора пенообразова­теля ПО-1, л/сек.  .         10—12 Давление в подводящих патрубках к пено-генераторам, кгс/см2 .  .  .  .  .          4—6 Число подводящих патрубков.  .         2 Соединительные головки к патрубкам.  .         ГМ-70 Габаритные размеры, мм. наибольшая высота (от опоры на грунт до обреза пеногенераторов) .  .  13 150 наименьшая высота в сложенном поло­жении.........  8750 Масса без шестов, кг, не более.  .  .  .  130	Вопросы и подвопросы записывать на доске При объяснении материала использовать плакаты и наглядные пособия. Таблицу дать под запись Использовать наглядные пособия При объяснении использовать наглядные пособия и плакаты. Дать под запись. При объяснении использовать наглядные пособия. При объяснении использовать наглядные пособия. Дать по запись.

Закрепление  (8мин).

  Первичное закрепление было произведено в ходе рассмотрения нового материала. В конце урока проводится вторичное закрепление. Цель его – не просто воспроизвести изученный материал, а ответить на вопросы, связанные с улучшением применять знания практически.

Задание на самоподготовку  (2 мин).

  Задание на самоподготовку записать на доске и пояснить.

Проработать материал по конспекту. Учебник «Пожарная техника» часть I стр. 352-358. Повторить темы 4.6-4.11.

Конспект разработан преподавателями кафедры: «Тактико - специальных дисциплин».
