РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ГОЛОВКА ДЛЯ МОЙКИ ЕМКОСТЕЙ A80R
ВНИМАНИЕ!
Перед эксплуатацией внимательно изучите данное руководство!
Область применения и принцип работы.
Самовращающаяся моющая головка А80R предназначена для мойки внутренней поверхности емкостей, бочек, цистерн и т. п. струей воды под высоким давлением от различных наслоений и загрязнений природного и неприродного характера.
Головка А80R предназначена для использования в комплексе с насосом, подающим воду под давлением непосредственно на головку.
Мойка поверхности высоким давлением позволяет значительно сократить необходимый объем воды, по сравнению с мойкой при низком давлении, заметно улучшить качество мойки.
Вращение рабочей части головки в двух плоскостях обеспечивает мойку всей внутренней поверхности, доступной струям распылительных форсунок. Головка оснащена 4-мя гнездами для распылительных форсунок, направляющими струю на поверхность. Головка может оснащаться 2-мя либо 4-мя распылительными форсунками.
Самостоятельное вращение головки осуществляется за счет проходящей через головку воды под давлением, приводящей в движение внутренний шестеренчатый механизм вращения (гидропривод). Вращение осуществляется одновременно в двух плоскостях: горизонтально, вокруг оси головки и вертикально. Скорость вращения увеличивается при увеличении расхода воды.
Настройка работы головки осуществляется таким образом, что ее вращение и правильная работа зависят от определенного рабочего давления и расхода воды. В случае последующего использования головки с другими рабочими параметрами необходимо переоснастить головку новыми инжекторами и форсунками, иначе возникает угроза повреждения механизма вращения. Выбор необходимой головки, подбор необходимых комплектующих осуществляется ТОЛЬКО специалистом с учетом технических данных насоса высокого давления.
Исполнение головки из нержавеющей стали обеспечивает возможность применения в пищевой промышленности.
Подбор форсунок
Подбор форсунок доверяйте только специалистам фирмы поставщика.
Меры предосторожности.
Не доверяйте работу с моющей головкой необученному персоналу!
Струя под высоким давлением обладает режущим эффектом, поэтому может быть опасна для жизни и здоровья людей и животных. Не используйте моющую головку, если рядом с ней находятся люди!
Категорически запрещается использовать головку в местах, где струя воды может попасть на электрооборудование и электропроводку!
Запрещается эксплуатация головки при температуре окружающей среды ниже 0є С!
Предотвращайте возможность замерзания воды внутри головки во время хранения или транспортировки!
Берегите головку от внешних повреждений и ударов!

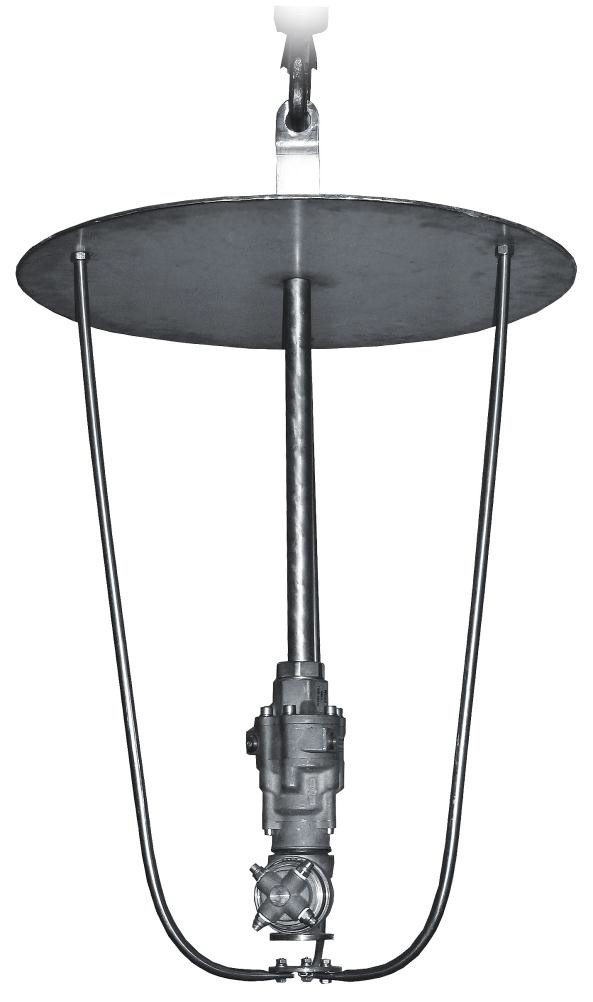

Нижняя часть головки с механизмом вращения наиболее подвержена угрозе повреждения и удара. Мы рекомендуем использовать специальную защитную конструкцию (в комплект головки не входит, поставляется дополнительно), которая значительно улучшит защиту от внешних повреждений и обеспечит возможность беспрепятственного вращения головки.
Подключение и работа
Перед подключением головки всегда необходимо убедиться в соответствии ее рабочих параметров параметрам используемого насоса высокого давления (рабочее давление, расход воды и ее допустимая температура). Используемый для работы головки насос (аппарат) высокого давления должен быть оснащен приборами контроля и регулировки рабочих параметров: манометром рабочего давления, регулятором рабочего давления, перепускным клапаном, кнопкой включения и выключения, механизмом открывания/закрывания подачи воды на головку. Для очистки подаваемой воды используйте фильтр (60-150 мm) с возможностью визуального контроля загрязнения и очистки. Рекомендуется использование термометра для контроля температуры рабочей жидкости.
Головка оснащена встроенным фильтром грубой очистки воды, который выполняет лишь предохранительную функцию и не обеспечивает гарантированную защиту от попадания механических частей в механизм головки. В случае засорения фильтр необходимо прочистить, а при наличии повреждения - заменить.
Избегайте самостоятельных регулировок рабочих параметров насоса/аппарата высокого давления. Это может вызвать ухудшение качества мойки, либо вызвать повреждение вращательного механизма головки. Рабочие параметры, установленные при испытании и настройке головки, указываются в данном руководстве в таблице «Рабочие параметры» либо в техническом паспорте поставляемого с головкой насоса (аппарата) высокого давления.
Подачу воды под давлением на головку (см. таблицу «Технические параметры») рекомендуется осуществлять гибким армированным шлангом, рассчитанным на рабочее давление не менее 150 bar. Сечение шланга должно соответствовать параметрам насоса. Соединение шланга должно соответствовать соединению головки на входе и быть выполнено таким образом, чтобы не было утечек воды при работе.
Перед использованием головки убедитесь в том, что внутри емкости не возникнет механических препятствий для ее работы и вращения.
Данная головка предназначена для использования с чистой холодной или горячей водой. Максимальная допустимая температура рабочей жидкости не может быть выше допустимой для используемого насоса высокого давления (чаще всего не выше 50єС). При необходимости работы с водой более высокой температуры необходимо специальное (термоустойчивое) исполнение насоса.
Разрешается применение химических добавок (моющих и дезинфицирующих составов с концентрацией раствора до 3%), разрешенных для общего применения и не вызывающих повреждений компонентов головки. Запрещается применять специальные высоко активные химические составы, а также сильно пенящиеся растворы. Для выбора необходимых составов необходимо учитывать местные предписания и нормы, а также проконсультироваться у специалистов.

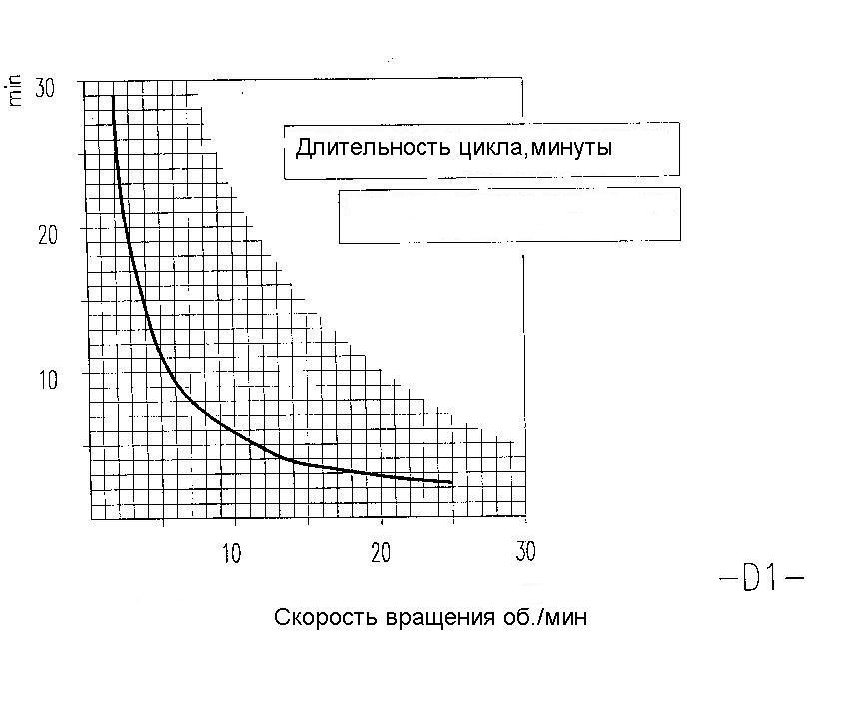

Полный цикл мойки, установленный производителем, составляет 58 оборотов основной оси. Длительность цикла мойки зависит от скорости вращения и указана в графике D1. Для достижения наилучшего результата рекомендуется проводить мойку длительностью 3 цикла (например: предварительная мойка, мойка с использованием химически активных средств, ополаскивание).
После ежедневного применения внутренние компоненты головки необходимо тщательно промыть чистой водой без химических добавок.
Сервисное обслуживание.
Внимание!
Разборку и ремонт моющей головки может осуществлять только квалифицированный специалист службы сервиса. Для сервисных работ необходимо использовать только специальный инструмент. Любое самостоятельное вмешательство в конструкцию головки в гарантийный период влечет снятие ее с гарантийного обслуживания. Сервисное обслуживание доверяйте только специализированному сервисному центру или его специалистам.
ВНИМАНИЕ!
При демонтаже головки с места работы будьте особо осторожны! Головка имеет большой вес и при неосторожном демонтаже может нанести серьезную травму. Рекомендуется использовать дополнительные поддерживающие механизмы и специальную обувь с металлической защитной вставкой.

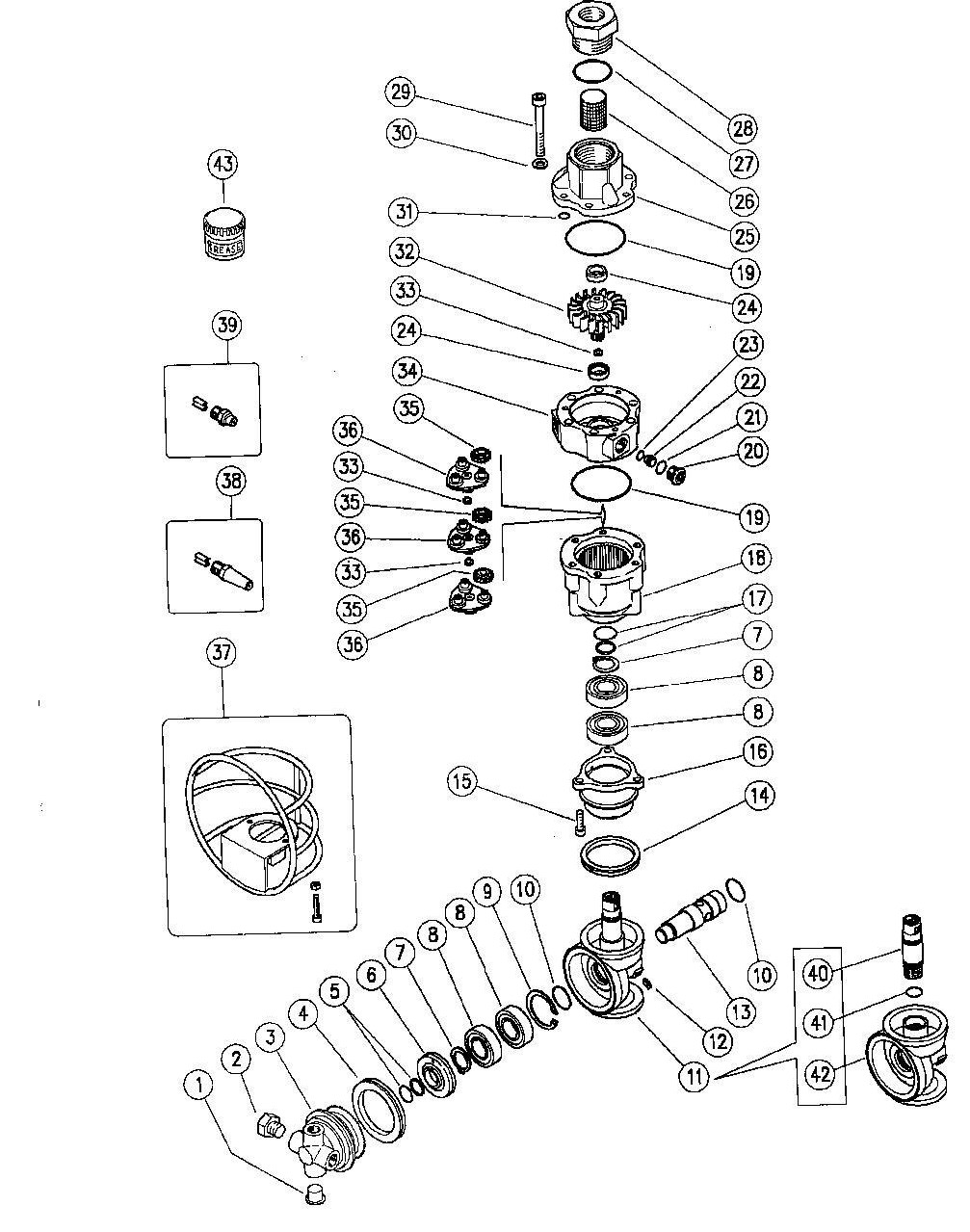

Проверка и контроль внутренних рабочих механизмов (шестерни, подшипники, динамические уплотнения) осуществляются через первые 100 часов работы и далее через каждые 200 часов работы, в особенности части поз. №5, 17, 35,36. При выявлении повреждения или износа необходимо произвести их замену. Используйте только оригинальные запасные части.
Для разборки головки рекомендуется использовать тиски с алюминиевыми прижимными пластинами, во избежание механических повреждений головки.

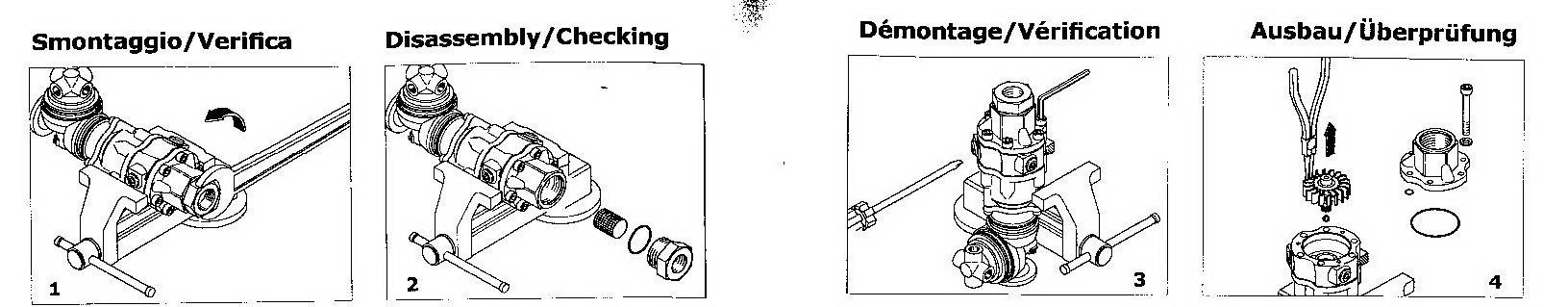

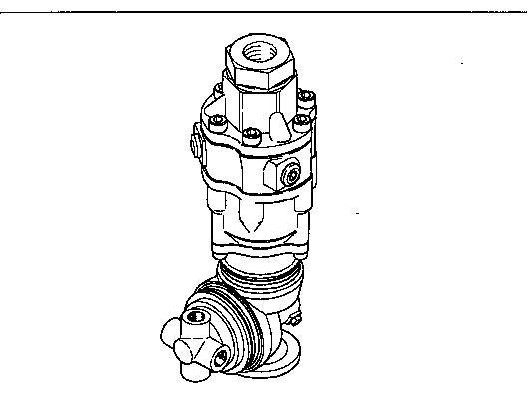

Демонтаж фильтра осуществляется с помощью рожкового ключа 46 мм. Рис.1. Рис.2.

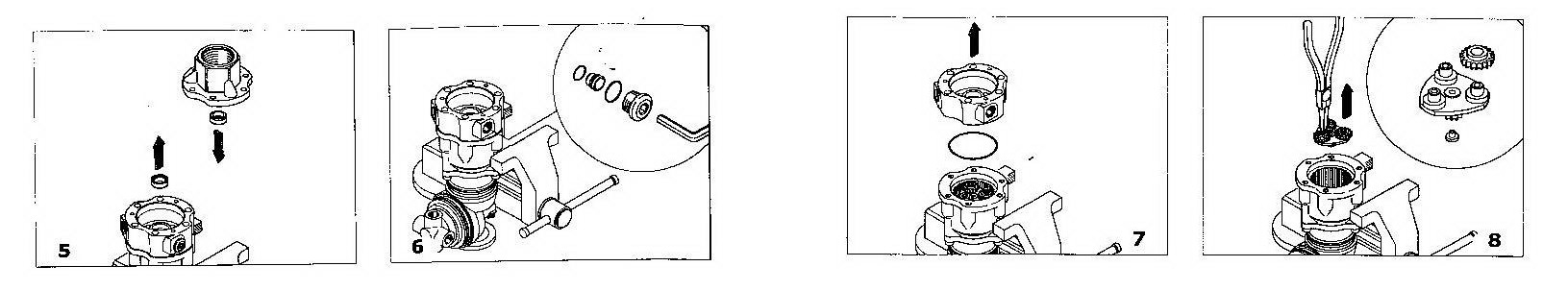

Доступ к вращающемуся механизму обеспечивается при демонтаже верхней части головки, закрепленной шестью болтами с гнездом для шестигранного ключа 6 мм.
При наличии износа втулок, шестерен (внешней и/или внутренней рабочей поверхности) необходимо произвести их замену.
Всегда при демонтаже проверяйте состояние уплотнительных колец. При наличии повреждений необходимо произвести их замену. Рекомендуется приобрести ремкомплект уплотнительных колец.
Для смазки разрешается применение ТОЛЬКО специальной силиконовой смазки. Запрещается применение минеральных масел и прочих смазывающих составов.
Контроль и прочистка встроенного фильтра поз.№26 осуществляется каждые 100-200 часов работы головки. При наличии повреждения фильтра необходимо демонтировать рабочие части головки, удалить из головки все инородные части и загрязнения, заменить фильтр. Тщательно проверить рабочие механизмы головки. При наличии повреждений на внутренних компонентах головки необходимо произвести их замену.
Следите за тем, чтобы во время работы все части, находящиеся под высоким давлением, не имели утечек. При замене используйте только качественные оригинальные части, имеющие соответствующие характеристики и присоединительные размеры.
При демонтаже и установке стопорных колец следите за тем, чтобы они не теряли свою упругость (старайтесь не сильно их разжимать). Используйте специальный инструмент.
Технические параметры: Рабочее давление | 70 – 140 bar 7 – 14 МПа |
Максимальное допустимое рабочее давление | 160 bar 16 МПа |
Расход воды | 20 – 120 л/мин. |
Максимальная температура подаваемой воды | не выше допустимой для используемого насоса высокого давления, как правило, не более 50є С |
Вес | 5,3 кг |
Скорость вращений основной оси | 8-20 об. мин. * |
Разъем для подсоединения шланга высокого давления (вход) | 3/4" либо М22х1,5 |
Количество вращений для полного цикла | 58 |
Встроенный фильтр грубой очистки воды | 445 мm |
Отверстия для форсунок (2 или 4 шт.) | 1/4" |
