Набор кондукторов револьверного типа на вращающейся платформе «Карусель»


«Пневмо-Электро»

г. Санкт-Петербург

Набор  кондукторов револьверного типа на вращающейся  платформе «Карусель»

Паспорт технического изделия

ВНИМАНИЕ:

Перед подготовкой  к работе и перед работой на изделии, внимательно изучите настоящий паспорт!

Паспорт является объединенным документом, содержащим полное техническое описание изделия, указания по эксплуатации, обслуживанию и хранению.

Общие указания

Для достижения максимальной эффективности при сборке поддонов, изделие должно использоваться совместно с пневматическими гвоздезабивными  инструментами. Пневматические инструменты представляют собой оборудование, использующее энергию сжатого воздуха для забивания гвоздей определенных типов и  длин, без участия человеческой силы.

Всегда используйте  изделие и инструменты строго по назначению!

Инструкция по технике безопасности

Внимательно изучите инструкцию по технике безопасности. Обязательно читайте надписи на инструментах. Невыполнение правил,  приведенных ниже, может привести к серьезным травмам или даже к смерти.

Защита глаз (защитные очки), указанная  в спецификации ANSI Z87.1, предохраняет оператора от летящих спереди и других сторон частиц. Защита должна быть надета на оператора при нахождении на рабочем месте, в процессе работы и ремонта. Не допускайте шалостей и озорства во время работы.

Всегда используйте защиту ушей и головы. Некоторая окружающая обстановка потребует от вас использования специальной защиты головы, которая приведена в  спецификации ANSI Z89.1.
Перед началом работы внимательно ознакомьтесь с техникой безопасности по работе с пневматическими инструментами.
Воздушные компоненты пневматической линии должны выдерживать рабочее давление минимум 10,3 bar или 150% максимального давления, которое может выдавать компрессор. Подключаемые шланги должны иметь фитинги, обеспечивающие быстрое подсоединение к инструменту.
При работе на изделии всегда одевайтесь надлежаще. Не носите свободной одежды или ювелирных украшений, поскольку они могут попасть в движущиеся части. При работе рекомендовано надевать резиновые перчатки  и нескользящую обувь, волосы должны быть убраны в защитную шапочку.
Содержите свое рабочее место в чистоте.
Не пускайте посторонних на свое рабочее место. Не разрешайте посторонним лицам брать инструмент.
Не теряйте контроль при работе на изделии.
Всегда обслуживайте изделие согласно инструкции. Надлежащее обслуживание  изделие увеличивает его ресурс и уменьшает вероятность поломки.
Используйте изделие только по назначению.
Все болты и соединения  должны быть хорошо  затянутыми. Периодически проверяйте их состояние.
ВНИМАНИЕ: Запрещается работать инструментом, если Вы устали или находитесь в состоянии алкогольного либо наркотического опьянения.

Общие сведения об изделии

Наименование и состав изделия: Набор  кондукторов револьверного типа на вращающейся  платформе «Карусель». В состав изделия входят съемные кондуктора в сборе (4 штуки), тяги для одновременного  извлечения собранного поддона из кондуктора (4шт.), станина на вращающейся платформе.

Назначение и описание изделия

Набор  кондукторов револьверного типа на вращающейся  платформе «Карусель» предназначен для увеличения скорости сборки деревянных поддонов (паллет) за счет автоматизации и оптимизации сборочного процесса. Изделие обеспечивает производительность  до 60-и поддонов в час. При этом предполагается сборка поддонов с помощью пневматических гвоздезабивных инструментов. Пневматические гвоздезабивные инструменты в комплект изделия не входят, а поставляются отдельно, вместе с пневматической линией, которая рассчитываются индивидуально для каждого конкретного производства.

Описание изделия:

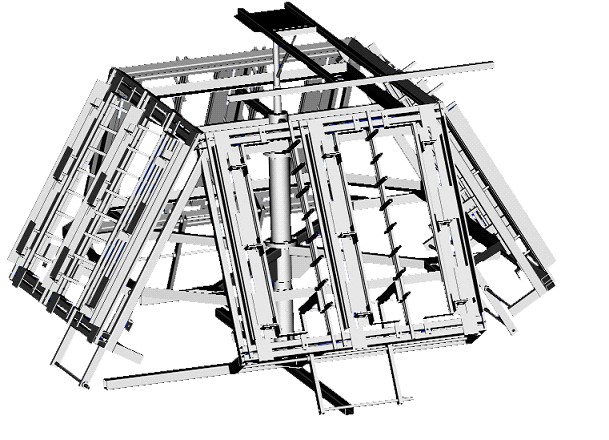

Изделие «Карусель» представляет собой набор кондукторов для сборки поддонов (паллет) из четырех штук, установленных на вращающуюся платформу. Кондуктор представляет собой неразборное устройство, предназначенное для сборки поддона согласно заданным параметрам. Параметры поддона с учетом всех размеров и допусков задаются производителю заказчиком изделия и указываются в Спецификации. Каждый кондуктор изготавливается с учетом требования заказчика. Имеется возможность изготовления регулируемых кондукторов, способных обеспечить выпуск поддонов с размерами от 600 х 600мм до 1 300 х 1 300мм.

Технические характеристики изделия:

Масса кондуктора (1 шт): 140 кг.

Масса вращающейся станины: 400 кг

Общая масса изделия: 960 кг.

Габаритные размеры в собранном виде:

Ширина: 2 400мм

Длина: 2 400мм

Высота: 2 240мм

Производительность: до 60-и поддонов в час (производительность рассчитана для сборки поддонов с помощью пневматических гвоздезабивных инструментов).

Технические характеристики кондуктора:

Технические характеристики кондуктора определяются заказчиком, исходя из Спецификации на изготовление поддона. Все кондуктора, входящие в состав изделия изготавливаются только  исходя их этих требований.

Порядок сборки и подготовка изделия к работе


Установить станину на ровной горизонтальной поверхности на твердый бетонный пол. Обратите внимание на недопущение наклона станины после установки. Надежно зафиксируйте станину на месте.
Установите на станину четыре кондуктора, используя болты М8 и гайки к ним. Обратите внимание на правильность установки кондукторов. При установке каждый кондуктор должен находиться на своем месте (на верхней горизонтальной перекладине станины и на самом кондукторе есть соответствующие метки). Обратите внимание, что рычаг извлечения готового поддона должен находиться снизу.
При помощи сварки, используя металлические уголки нужной длины (не входят в комплект)  зафиксируйте верхнюю вращающуюся площадку станины с потолком или стеной, чтобы исключить качания устройства во время поворотов. Обратите внимание на жесткость соединения.
Установите на кондукторах тяги (входят в комплект), предназначенные для одновременного выталкивания готового поддона после его сборки.
Смажьте пружинные прижимы на кондукторах небольшим количеством смазки типа «Литол» для облегчения закладывания и извлечения шашек.
Подведите пневмолинию для работы пневматическими инструментами. Для консультации по пневматическому оборудованию обратитесь к вашему поставщику либо в компанию-производителью  «Карусели». Напоминаем, что пневматическая линия строится индивидуально исходя из конкретного производства и требований, предъявляемых к ней со стороны заказчика.

Все. Оборудование к работе готово.
Внимание: при переходе на изготовление другого вида поддонов требуется только заменить кондуктора.
Внимание: температурный режим использования изделия ограничен диапазоном рабочих температур используемых пневматических гвоздезабивных инструментов.

Описание работы

Одновременно на оборудовании должно работать не более двух человек.
Первый оператор выкладывает шашки и доски на первый кондуктор, с учетом требований по сборке.  Затем он вращает станину, поворачивая кондуктор ко второму оператору и начинает снова процесс укладки досок и шашек в следующий кондуктор. И так далее.
Второй оператор при помощи пневматических гвоздезабивных инструментов производит сборку поддона. При этом обратите внимание, что дополнительные доски верхнего настила следует прибивать под небольшим углом, для обеспечения самозагибания гвоздей. После изготовления поддона, при помощи рычага происходит его извлечение и передача на другой участок, где происходит прибивание нижних досок и обрезание углов.
Внимание: в приложении №1 приведена схема оптимального производства, при котором происходит максимально эффективная сборка поддонов при минимальном количестве людей.

Обслуживание изделия

Содержите изделие в чистоте. После работы на оборудовании удалите пыль и грязь с кондукторов и во вращающихся  местах станины.
Следите за тем, чтобы пыль и грязь не скапливались в рабочих узлах.
Следите за наличием смазки и чистотой прижимов.
Следите за отсутствием грязи в местах укладки досок и шашек. Наличие грязи может привести к перекосу при сборке поддона

Хранение изделия

Изделие имеет неограниченный срок хранения при недопущении попадания влаги на изделие. Во время длительного хранения обильно смажьте пружинные прижимы и вращающиеся части консервирующей смазкой и укройте изделие чехлом для предотвращения скапливания пыли и влаги.
Перед новым использованием изделия удалите консервирующую смазку и смажьте все соединения смазкой типа «Литол».

Гарантийные условия

При соблюдении всех условий перевозки, монтажа, использования, обслуживания и хранения, изделие имеет неограниченный срок эксплуатации в течение всего производственного процесса.

Гарантийный срок изделия устанавливается предприятием-изготовителем 12 месяцев со дня ввода изделия в эксплуатацию. Под гарантийным ремонтом подразумевается исправление неисправностей, возникших в результате сборки кондукторов и вращающейся станины. Не попадают под случай гарантийного ремонта неисправности, возникшие из-за естественного износа частей изделия.

ГАРАНТИЙНЫЙ ТАЛОН

Данный талон является обязательством на гарантийный ремонт технического изделия «Набор кондукторов револьверного типа на вращающейся станине»

  Уважаемый покупатель!  Убедитесь, пожалуйста, что гарантийный талон заполнен правильно:

    указана дата покупки стоит четкая печать фирмы-продавца указана модель и заводской номер инструмента


Модель

Набор кондукторов револьверного типа на вращающейся станине

Заводской номер

0911

Дата покупки


МП.  Подпись продавца_______________________________

Инструмент проверялся во всех режимах в присутствии покупателя.

Подпись покупателя___________________________________________

Условия гарантии действуют в рамках Закона «О защите прав потребителей»

Срок гарантии - 12 месяцев со дня продажи.

Производитель: «Пневмо-Электро»

194223, Россия, г. Санкт-Петербург  ул.

тел.(812) 552-82-85  тел/

www. pnevmo-elektro. ru

e-mail:  *****@***ru

Внимание!  Остерегайтесь подделок расходного материала (скоба, шпилька, гвоздь). Некачественный  расходный материал снижает ресурс инструмента в несколько раз.

Для заметок:

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
