МИНОБРНАУКИ РОССИИ

Федеральное государственное бюджетное образовательное учреждение высшего

профессионального образования  «Самарский государственный технический университет»

(ФГБОУ ВПО «СамГТУ»)

Кафедра «Электромеханика и автомобильное электрооборудование» (ЭМАЭ)

Методические указания

к практическим занятиям по курсу

«Методы планирования эксперимента и обработки данных»

Работа №1

Обработка результатов эксперимента и их графическое отображение на ПК.

Составитель:        д. т.н.

СамГТУ, 2015.



Цель занятия.

Получение навыков обработки экспериментальных данных и отображения их в графическом виде.


Теоретическое описание.

Было проведено испытание однофазного трансформатора при различных значениях и видах нагрузки: активной , индуктивной . (Рис.1).

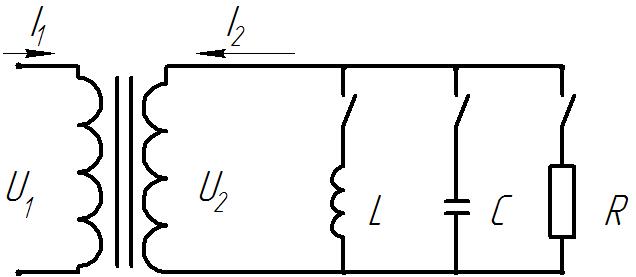

Рисунок 1 – Схема испытания трансформатора

Номинальные данные трансформатора.

Номинальное первичное напряжение .

Номинальный вторичный ток (ток нагрузки) .

Активное сопротивление первичной обмотки .

Активное сопротивление вторичной обмотки .

Магнитные потери в сердечнике .

Экспериментально были получены следующие результаты (табл.1).

Табл.№1

Результаты испытания трансформатора

Эксперимент

№ опыта

I2, A

U2c, В

U2L, В

U2R, В

I1, A

P2, Вт

1

0

140

140

140

0,4

0

2

1,5

141

136

137

1,27

130

3

3

142

132

136

2,13

298

4

4,5

143

129

133

3,27

525

5

6

144

123

128

4,4

730

6

7,5

147

110

118

5,89

990

Обработка результатов эксперимента

Расчетные формулы


Коэффициент нагрузки


Электрические потери в первичной и вторичной обмотках, Вт

Подводимая мощность



Коэффициент полезного действия (КПД), о. е.

Коэффициент мощности

Задание

Рассчитать по приведенным формулам расчетные величины и занести их в таблицу 2.

Расчет

Таблица 2

kнг

Дpэл1, Вт

Дpэл2,Вт

P1, Вт

КПД, о. е.

cos fi, о. е.

2.1. Построить графики в одних координатных осях . Построить графики в одних координатных осях Подготовить отчет о выполненной работе.
