Технологическая карта – инструкция по выполнению лабораторной работы  Исследование тиристора

Цель работы: снятие и анализ вольтамперной характеристики (ВАХ) тиристора, определение его параметров.

Приборы и оборудование:


Тиристор VS1 типа 2У101А. Резисторы R1 и R2. Амперметр РА1 и РА2. Вольтметры РV1 и РV2. Проводники.

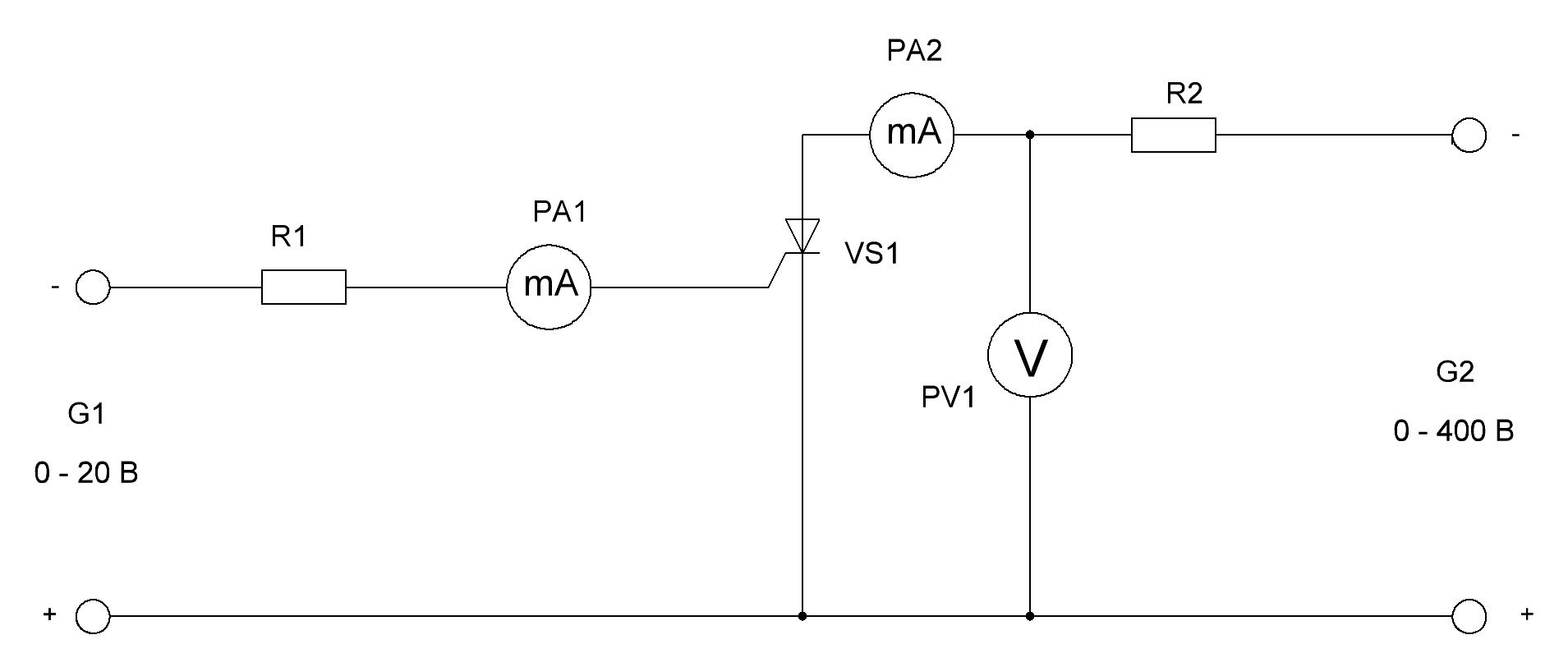

Схема опыта: Рис.1. Схема исследования тиристора.



Порядок работы:

Зарисовать схему исследования, изображенную на рис. 1. Выписать из справочника  параметры тиристора VS1 типа 2У101А: Iоткр max, Iуд откр, Uвкл max, Uотс max, Iзакр max, Uобр max, tвкл, tвыкл. Включить питание и приборы. Снять ВАХ тиристора при токе управления равном нулю. Для этого потенциометром источника G1 по РА1 установить Iу = 0. Напряжение между анодом и катодом изменять потенциометром источника G2 по РV1. Следить за изменением тока в цепи анода по РА2. Обратить внимание на момент включения транзистора, при котором ток резко увеличивается, а напряжение между анодом и катодом уменьшается до значения близкого к 1 В. Результаты измерений занести в таблицу 1. По данным таблицы 1 построить в координатных осях семейство ВАХ тиристора Iу = f(U) для трех значений тока управления. Определить параметры тиристора по ВАХ для Iу = 0: Uвкл max, Uотс max, Uвкл max, Uотс max, Iзакр max. Составить отчет..

Таблица 1 Результаты измерений - Iу = f(U) при Iу = const

Iу = 0,0 мА

Iу = 0,1 мА

Iу = 0,2 мА

U, В

I, мА

U, В

I, мА

U, В

I, мА

0

0

0

50

50

50

100

100

100

*

*

*

* Напряжение увеличивать до момента включения тиристора



Контрольные вопросы:

    Почему тиристор является ключевым элементом? В чем преимущества тиристоров по сравнению с ключевыми элементами других типов? Каково назначение управляющего электрода тиристора? Сохранится ли открытое состояние тиристора при снятии сигнала управления? Назовите основные параметры тиристора
