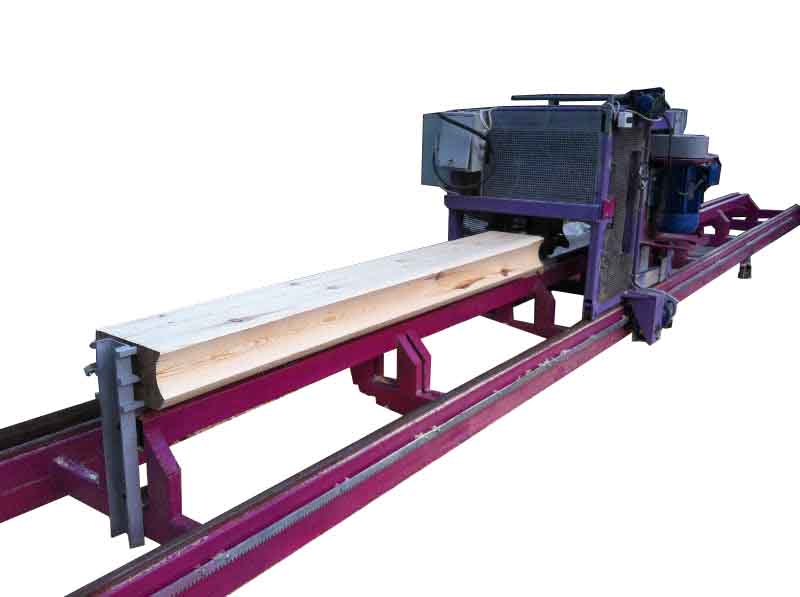

Станок строгальный для изготовления профилированного бруса
«БРУСУС 300/500»
Станок строгальный «БРУСУС 300/500» предназначен для изготовления профилированного бруса. Заготовка – лафет или брус с габаритными размерами не более 350/520.

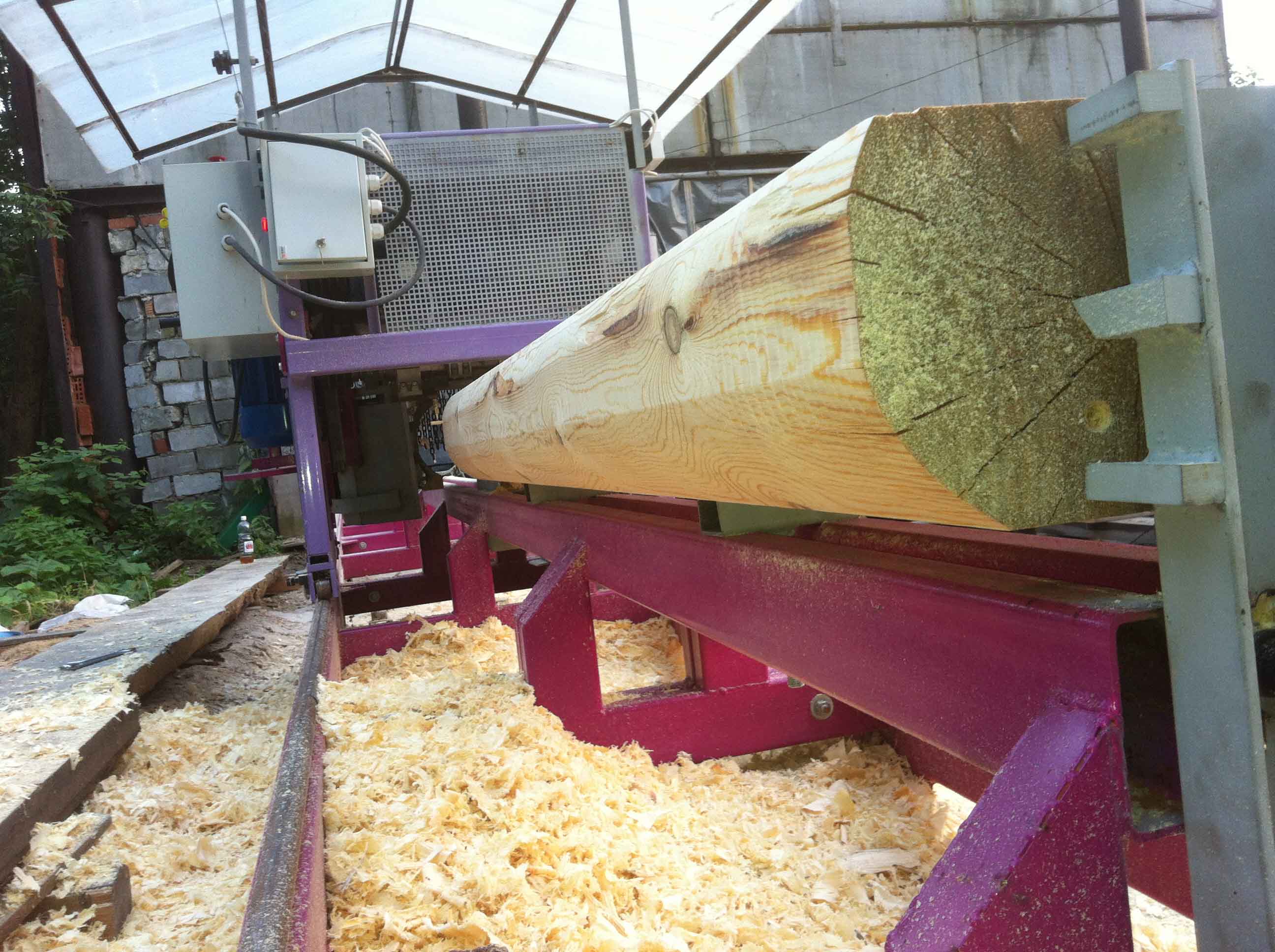

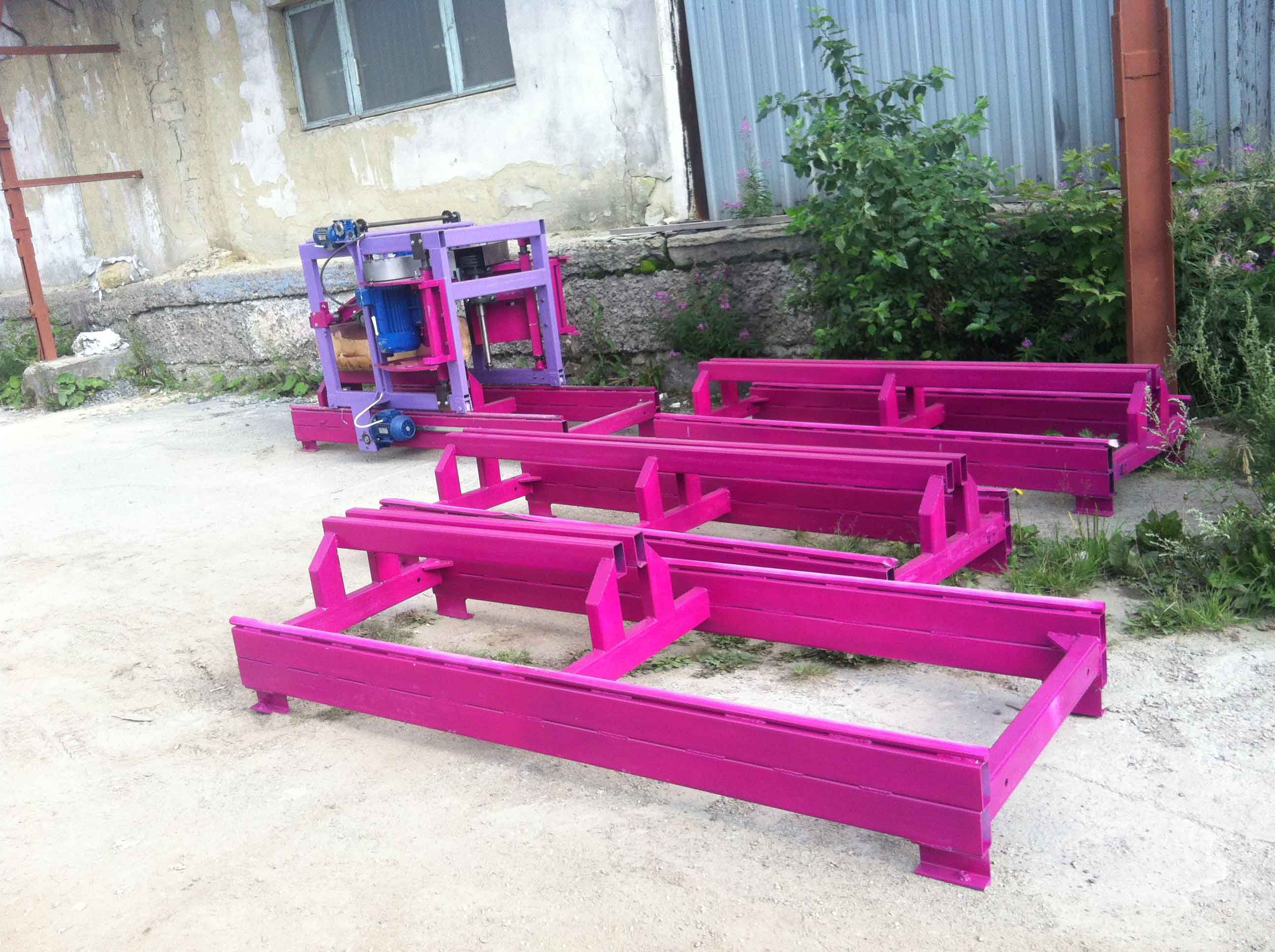

Узлы станка расположены на пространственной раме длинной 10 метров, состоящей из четырёх частей. Бревно зажимается между неподвижным ограничителем в начале рамы и передвижным зажимом. Фрезерные узлы находятся на каретке, приводимой мотор-редуктором и парой шестерня-зубчатая рейка, что обеспечивает плавность хода. Точность геометрии изделий обусловлена тем, что каретка перемещается по калиброванным рельсам.
Последовательность операций:
- фугование горизонтали горизонтальным фрезерным узлом, возврат каретки в исходное положение;
- переворот заготовки на 180 градусов;
- строгание в размер горизонтальной плоскости бруса и профилирование боков вертикальными фрезерными узлами, возврат каретки в исходное положение.
Фрезерные узлы имеют дюралевые фрезы, что позволяет без вибрации обрабатывать заготовку с заявленными размерами. Бланкетные ножи (сталь HSS) профилируются под желаемый профиль.
Оптимальные режимы резания подбираются оператором за счёт изменения скорости подачи каретки частотным преобразователем (MITSUBISHI).
Горизонтальный фрезерный узел перемещается мотор-редуктором с помощью цепной передачи, фиксируется штурвалом. Вертикальные фрезерные узлы перемещаются вручную, фиксируются эксцентриковыми прижимами. Время обработки 6-метровой заготовки (с учётом переворота) – до 10 минут.
ЦЕНА: 600 000 руб.
Станок не укомплектован инструментом*
В последние годы на домостроительном рынке спрос смещается от оцилиндрованного бревна к брусу. Это «норвежский замок» или клееный брус и многое другое. В любом случае, для получения погонажа требуется профилирующий станок.
«БРУСУС 300/500» относится к профилирующим станкам эконом класса, однако его доступность делает его незаменимым на малых и средних домостроительных участках.
Станок может быть укомплектован нашим стандартным инструментом или разработанным по условиям заказчика.
Мы предлагаем пуско-наладку и обучение изготовлению срубов «норвежский замок».

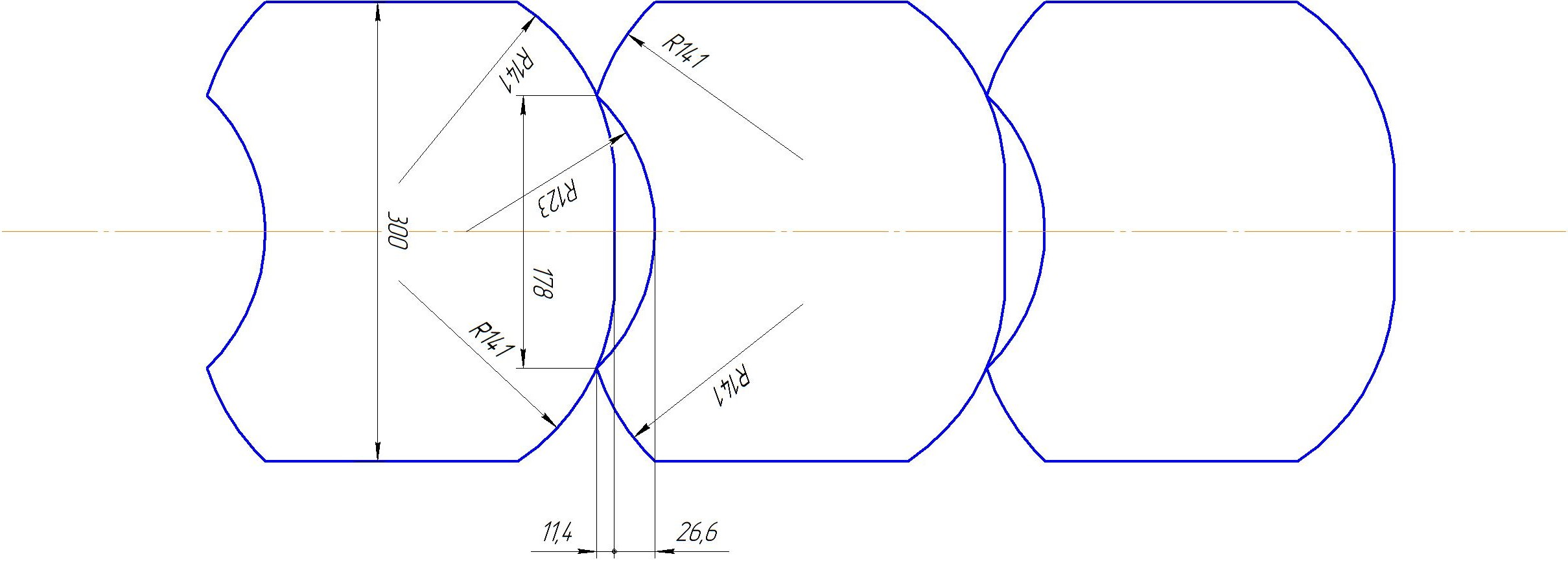

Схема сборки сруба 300 мм

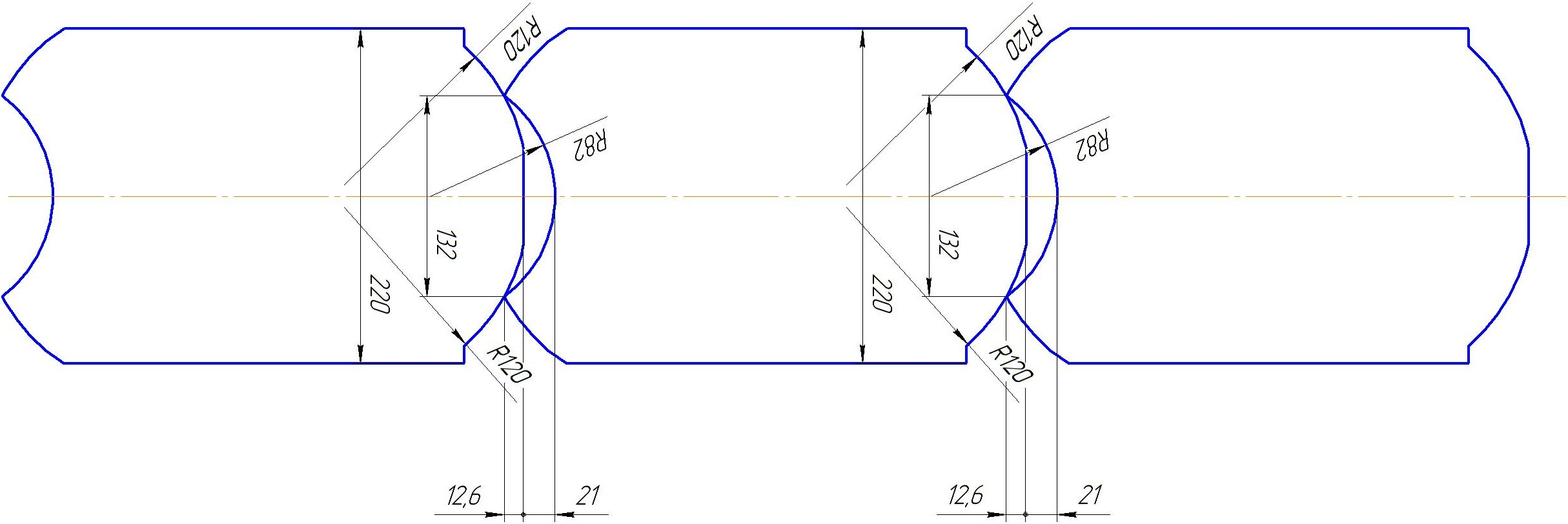

Схема сборки сруба 220 мм
Технические характеристики:
Наименование характеристики: | Значение: |
Длина заготовки, мм (увеличивается по желанию заказчика) | 300 - 7500 |
Максимальное сечение заготовки на входе, мм | 350/520 |
Минимальное сечение изделия на выходе, мм | 50/160 |
Скорость перемещения каретки, м/мин | 0 - 7 |
Горизонтальная фреза, кВт / об/мин | 7,5/4500 |
Ширина строгания горизонтального узла, мм | до 520 |
Левый вертикальный фрезерный узел, кВт / об/мин | 11/4500 |
Правый вертикальный фрезерный узел, кВт / об/мин | 11/4500 |
Высота строгания вертикальных узлов, мм | до 300 |
Привод каретки, кВт | 0,75 |
Размеры станка, мм | 10000x1800x100 |
Масса станка, кг | 1850 |
Транспортные размеры:
В транспортном положении станок имеет 2 места: 2500х900х1800 и 2500х1000х1800
*Прайс-лист на инструмент:
Изготовление профилированного бруса: | Срок: | Цена, руб. |
Станок строгальный для изготовления профилированного бруса БРУСУС 300/500. Заготовка 300-7500 мм, максимальное сечение 300/500, 29,75 кВт, без инструмента | 45 раб. дней | 600 000 |
3.2 Комплект фрез с ножами на горизонтальный шпиндель (145х230, 2 штуки) | 15–30 дней | По запросу |
3.3.1 Комплект фрез на левый вертикальный шпиндель (160 мм 2 шт, 134 мм 1 шт) | 15–30 дней | По запросу |
3.3.2 Комплект фрез на правый вертикальный шпиндель (210 мм 2 шт, 145 мм 1 шт) | 15–30 дней | По запросу |
3.4.1 Комплект ножей для вертикальных шпинделей на лафет 180 - 220 мм, для срубов по норвежской технологии (24 шт) | 15–30 дней | По запросу |
3.4.2 Комплект ножей для вертикальных шпинделей на лафет 220 – 260 мм для срубов по норвежской технологии (24 шт) | 15–30 дней | По запросу |
3.4.3 Комплект ножей для вертикальных шпинделей на лафет 260 - 300 мм для срубов по норвежской технологии (24 шт) | 15–30 дней | По запросу |
3.5 Комплект фрез с бланкетными ножами на вертикальные фрезерные узлы для профилирования клееного бруса высотой до 300 мм (2фрезы 145х300, 8 ножей 300мм) | 15–30 дней | По запросу |
