Оснастка для водонасыщения образцов ГТ 4.3.1, ГТ 4.3.3 Руководство по эксплуатации ГТЯН.301353.001РЭ ГТЯН.301353.002РЭ

Утвержден

ГТЯН.301353.001РЭ-ЛУ

оснастка ДЛЯ водонасыщения образцов

ГТ 4.3.1, ГТ 4.3.3

Руководство по эксплуатации

ГТЯН.301353.001РЭ

ГТЯН.301353.002РЭ

Содержание

1        Описание и работа изделия        5

2        Использование по назначению        8

3        Свидетельство о приемке        9

4        Транспортирование и хранение        10

5        Гарантии изготовителя        10

Настоящее «Руководство по эксплуатации» (РЭ) предназначено для ознакомления с устройством, работой и правилами эксплуатации оснасток для водонасыщения образцов ГТ 4.3.1, ГТ 4.3.3 (далее - изделие).

Описание и работа изделия Назначение изделия Оснастки для водонасыщения образцов ГТ 4.3.1 ГТЯН.301353.001 и ГТ 4.3.3  ГТЯН.301353.002  предназначены для предварительного водонасыщения образцов грунта перед испытаниями на трехосное сжатие по ГОСТ 12248-96. Условное обозначение оснастки для водонасыщения образцов ГТ 4.Х. Х  состоит из наименования и серийно-порядковой части (модели). Водонасыщение образцов производится при использовании изделия в вакуумной камере ГТ 4.0.6 (далее – камера). Камера поставляется по отдельному заказу. Изделие по виду климатического исполнения относится к УХЛ4.2 по ГОСТ 15150‑69 и предназначено для следующих условий эксплуатации:

температура окружающего воздуха – от плюс 10 до плюс 35 ○С; относительная влажность воздуха – до 80 % при температуре плюс 25 ○С; атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.).

Основные технические данные Основные технические данные изделия приведены в таблице.

Модель изделия	Обозначение изделия	Геометрические размеры образца грунта, мм	Геометрические размеры изделия, мм	Масса изделия, кг
диаметр	высота	диаметр	высота
ГТ 4.3.1	ГТЯН.301353.001	38	76	140	120	0,9
ГТ 4.3.3	ГТЯН.301353.002	50	100	140	140	1,1

Конструкция изделия позволяет одновременно производить водонасыщение трех образов грунта.

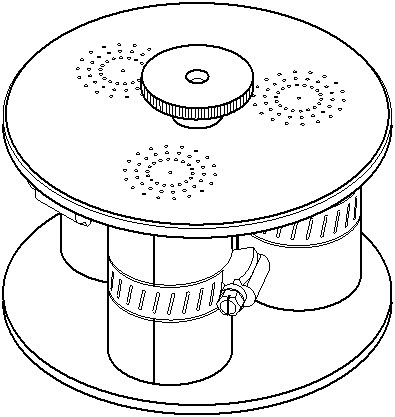

Рисунок 1 – Оснастка для водонасыщения образцов ГТ 4.3.1 – внешний вид

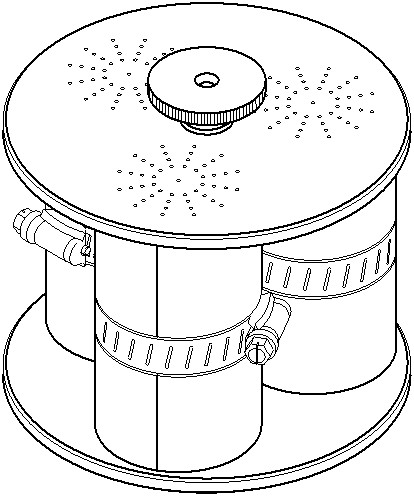

Рисунок 2 - Оснастка для водонасыщения образцов ГТ 4.3.3 – внешний вид

Состав изделия Внешний вид изделия приведен на рисунках 1 и 2. В состав изделия входят (см. рисунок 3):

перфорированный диск – 2 шт.; шпилька; гайка – 2 шт; разъемная форма – 3 шт.

1 – диск; 2 – форма; 3 – шпилька; 4 – гайка; 5 - хомут

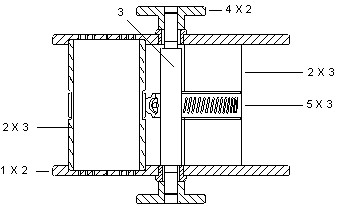

Рисунок 3 – Оснастка для водонасыщения образцов  - строение

Устройство и работа Перфорированные диски служат для установки и фиксации разъемных форм с образцами грунта. Перфорированные диски насажены на шпильку и скреплены гайками (см. рисунок 3). Одна из гаек (верхняя) одновременно является ручкой предназначенной для удобства установки изделия в камеру, другая (нижняя) служит основанием изделия. Образец грунта помещается в разъемную форму. Форма состоит из двух полуобойм, стянутых хомутом. Формы с образцами грунта устанавливаются между перфорированными дисками в сферические проточки на дисках. Отверстия в дисках (см. рисунки 1 – 3) предназначены для подачи и фильтрации жидкости. Конструкция изделия позволяет одновременно подавать жидкость к образцу сверху и снизу.
Упаковка Для защиты от механических повреждений, при хранении и перевозках на различных транспортных средствах, изделие упаковывается в транспортную тару. Перед упаковыванием изделие обертывается упаковочной стрейч-пленкой. В транспортную тару кладется упаковочный лист содержащий:

наименование и условное обозначение изделия; дату упаковывания, подпись или клеймо лица ответственного за упаковку.

Использование по назначению Эксплуатационные ограничения Помещение для установки изделия должно соответствовать требованиям предъявляемым к помещениям, предназначенным для категории УХЛ4.2 по ГОСТ 15150‑69.
Подготовка изделия к использованию Проверить целостность транспортной тары и упаковки. Изделие распаковать и провести внешний осмотр, убедиться в отсутствии повреждений, вызванных транспортировкой. Установить изделие на ровное горизонтальное основание. Разобрать изделие, для этого:

открутить верхнюю гайку, вращая ее против часовой стрелки; снять со шпильки верхний перфорированный диск; снять формы с нижнего перфорированного диска.

Вращая винт на хомуте ослабить хомут. Снять хомут с формы и разъединить полуобоймы. Подготовить образцы грунта и поместить их между полуобоймами. Надеть хомут на форму и стянуть полуобоймы хомутом, закручивая винт на хомуте. Собрать изделие, для этого:

установить собранные формы с образцами в сферические проточки на нижнем перфорированном диске; надеть на шпильку верхний перфорированный диск сферическими проточками вниз; надеть на шпильку гайку и вращая гайку по часовой стрелке слегка закрутить; проверить положение форм в изделии, формы должны находиться в проточках на дисках (верхние и нижние диски не должны вращаться вокруг шпильки); затянуть до упора обе гайки.

Изделие готово к работе.
Порядок демонтажа изделия По завершении процедуры водонасыщения демонтировать изделие, для этого: следовать указаниям, приведенным в 2.2.4, 2.2.5 настоящего документа.

Свидетельство о приемке

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Оснастка для водонасыщения образцов  ГТ _____ ____________________________________________	ГТЯН.301353._____ _________________
наименование изделия	обозначение
Изготовлена  и принята  в соответствии с обязательными требованиями государственных (национальных) стандартов, действующей технической документацией и признана годной  для эксплуатации
МП
личная подпись	расшифровка подписи
год, месяц, число

Транспортирование и хранение Транспортирование упакованных изделий допускается на любое расстояние всеми видами транспорта кроме авиационного, в условиях по ГОСТ 15150-69. Транспортирование должно осуществляться только в крытых транспортных средствах в соответствии с правилами перевозок, действующими на каждом виде транспорта. Изделия хранить в закрытом отапливаемом и вентилируемом помещении при температуре от плюс 5 до плюс 40 °С и относительной влажности не более 80%. В помещении для хранения не должно быть агрессивных примесей (паров, кислот, щелочей), вызывающих коррозию. Распаковывание изделий в зимнее время проводить в отапливаемом помещении, предварительно выдержав его в не распакованном виде в нормальных условиях в течение 6 часов. Расстояние между отопительными устройствами в помещении и запакованным изделиями должно быть не менее 0,5 м.
Гарантии изготовителя Изготовитель гарантирует соответствие изделия требованиям технических условий при соблюдении потребителем условий транспортирования, хранения, эксплуатации, монтажа и наладки на месте эксплуатации. Гарантийный срок хранения изделия – не более 6 месяцев со дня  изготовления предприятием-изготовителем. Гарантийный срок эксплуатации - 12 месяцев с момента ввода в эксплуатацию и не более 18 месяцев со дня отгрузки с предприятия-изготовителя.
