Соблюдение техники безопасности – гарантия успешной работы модели. Рекомендации собранные в данной инструкции служат дополнением к документации производителя, входящей в модельный комплект, но не заменяют ее!
Если у Вас в процессе эксплуатации или сборки данной модели возникли вопросы, Вы всегда можете обратиться напрямую к продавцу или в сервисный центр фирмы производителя.
Выражаем надежду, что использование данной модели принесет Вам исключительно положительные эмоции. Модель необходимо подготовить к запуску, следуя данной инструкции.
Меры предосторожности
Всегда проводите тщательную проверку модели и системы управления перед каждым запуском. В случае отсутствия уверенности в исправности модели - не используйте ее. В случае возникновения неисправностей в процессе работы модели – прекратите ее эксплуатацию до выяснения и устранения причин. Напоминаем Вам, что попытки самостоятельно отремонтировать изделие лишают Вас прав предусмотренных гарантией товара. В целях предотвращения травм и повреждения собственности производить запуск изделия вблизи мест массового скопления людей (пляжи, зоны отдыха) строго запрещается. Соблюдайте все правила пользования и меры предосторожности при работе со вспомогательными элементами, входящими в комплект модели (аккумуляторы, батареи, зарядные устройства и прочее) Обращаем Ваше внимание, что фирма-продавец не несет ответственности за нарушения целостности и работоспособности изделия, а также за любые последствия, ставшие результатом нарушения правил пользования или техники безопасности со стороны пользователя.Основы безопасной эксплуатации
В случае возникновения неприятного запаха, а также образования вздутия или других индикаторов неисправности аккумулятора не в коем случае не используйте его и не подключайте к энергосети. Избегайте длительного хранения модели под воздействием прямых солнечных лучей, а также в условиях повышенной влажности; Старайтесь минимизировать воздействие пыли и грязи на модель; Не кладите никаких предметов на пульт управления и модель; Не подвергайте модель и ее компоненты воздействию едких веществ (солей, растворов и прочего) В случае осуществления замены элементов питания утилизируйте непригодные элементы в соответствии с действующим законодательством или путем передачи на вторичную переработку. Не подвергайте модель длительному воздействию сильного электромагнитного излучения. Внимательно следите, чтобы зона использования модели была свободна от потенциальных препятствий и, особенно, людей. Не запускайте модель на пляжах, в общественных бассейнах, в местах массового скопления народа. Нарушение этого пункта может привести к травмам и порче собственности! Избегайте повреждений конструкции и чрезмерных нагрузок на модель, узловые соединения, трансмиссию (постарайтесь максимально сократить количество падений, ударов и вибраций дестабилизирующего характера) Избегайте любые виды блокировок подвижных деталей, винтов; Недопустимо хранение модели с установленным аккумулятором, особенно с аккумулятором подключенным к энергоносителю; Не допускайте перегрева электродвигателя или двигателя внутреннего сгорания, избегайте ситуаций, которые могут привести к короткому замыканию; Перед каждым запуском проводите проверку элементов питания аппаратуры. Их разрушение или разрядка могут стать причиной потери управления и создать угрозу несчастных случаев, а также привести к серьезным поломкам изделия; Обращайте внимание на других пользователей радиоуправляемых моделей, есть потенциальная опасность смешения сигналов, а значит к возможна потеря управления, что может повлечь за собой несчастные случаи; В случае потери контроля над моделью, не пытайтесь выполнить повторный запуск, пока не будет устранена причина сбоя; Учитывая возможность перегрева в процессе работы аккумулятора, регулятора и электродвигателя, а также для продления срока успешной эксплуатации модели, пользователям рекомендуют делать перерыв между запусками от 10 до 15 минут; Внимание! В конструкции модели использованы мелкие детали, представляющие опасность при попадании в дыхательные пути. Храните и обслуживайте данное изделие вне зоны досягаемости маленьких детей; Никогда не плавайте за моделью самостоятельно, используйте надежные плавательные средства. Избегайте попадания влаги внутрь модели и на передатчик. В случае попадания влаги на внутренние элементы модели, НЕМЕДЛЕННО отключите питание модели и передатчика, извлеките элементы питания. С помощью сухой тряпки удалите влагу. Не производите повторного включения модели в течение 24 часов после удаления влаги. Допускается использование только рекомендованных производителем элементов питания. Зарядку аккумулятора необходимо производить только специальным зарядным устройством, согласно инструкции Вашей модели аккумулятора. Никогда не оставляйте зарядное устройство без контроля, сразу после завершения процесса зарядки –отсоедините устройство от сети. Следуйте всем инструкциям и строго соблюдайте меры безопасности, перечисленные в инструкции к Вашей модели аккумулятора. Осуществлять зарядку элемента питания можно только после его полного охлаждения после последнего применения. Ряд деталей подвержен износу в ходе эксплуатации, темпы износа зависят от частоты использования и от условий эксплуатации изделия. Все элементы требующие замены можно будет приобретать по отдельности или в виде полноценного набора. Эксплуатация модели при неблагоприятных погодных условиях может привести к ее поломке и поэтому не рекомендуется. Если модель все же подвергается «экстремальному использованию», то стоит увеличить частоту технического обслуживания, делать качественную чистку, активно применять специальные смазки и производить замену масел. Эксплуатация модели лицами младше 14 лет допустима только под контролем взрослых. Гребной винт может представлять опасность! Избегайте соприкосновения с гребным винтом одежды, волос, частей тела. Не прикасайтесь к подвижным элементам модели и к гребному винту, когда к ней подключен работающий аккумулятор. Не допускайте нагрев Литий Полимерного аккумулятора выше 45градусов Цельсия
Заряжайте и храните Li-Pol аккумуляторы вне модели, в специальных, несгораемых пакетах, вдали от воспламеняющихся предметов. При возникновении необычного запаха, изменения формы или повреждения немедленно утилизируйте аккумулятор в соответствии с действующим местным законодательством. Не допускайте глубокий разряд Литий Полимерных аккумуляторов (ниже 3В на элемент) или перезаряд (выше 4.2В на элемент). Дети младше 14 лет должны эксплуатировать модель только под присмотром взрослых. Гребной винт может представлять опасность! Никогда не прикасайтесь к гребному винту, не допускайте соприкосновение одежды, волос и других частей тела с винтом и/или другими подвижными деталями модели, когда к ней подключен аккумулятор. Не прикасайтесь к мотору, сразу после запуска модели, он может быть горячим. Дождитесь, пока мотор не остынет. Модель содержит металлические детали с острыми гранями, которые могут причинить порез, будьте осторожны при обращении с моделью.
Фирма-продавец не несет ответственности за выход из строя элементов изделия, всего изделия и иные последствия, явившиеся результатом самостоятельной сборки, разборки, технического обслуживания и/или предпусковой настройки и обкатки изделия.
Для обеспечения стабильной службы изделия в течение всего гарантийного срока, работы по сборке/разборке, настройке элементов модели рекомендуется производить в технических центрах фирмы-продавца или сервисных центрах производителя.
Производитель постоянно работает над улучшением дизайна и характеристик своей продукции, поэтому некоторые узлы и детали могут отличаться от образцов, приведенных в инструкции.
Пользователь несет ответственность за безопасную эксплуатацию продукта в соответствии с предостережениями, приведенными в инструкции по эксплуатации.
- Пользователь должен выбирать правильное место для эксплуатации изделия. В целях предотвращения повреждения собственности или травм, обязательно убедитесь, что окружающие знают, что вы собираетесь производить запуск данного изделия. Будьте внимательны, изделие содержит движущиеся детали и элементы, которые могут сильно нагреваться во время работы. Пользователь несет полную ответственность за нарушение правил эксплуатации батарей, топлива, клея, краски, зарядного устройства и любых других инструментов, аксессуаров и материалов, необходимых для работы и поддержания в исправном состоянии этого продукта. Пользователь обязан соблюдать и выполнять все рекомендации и меры предосторожности при использовании и хранении для вспомогательных продуктов.

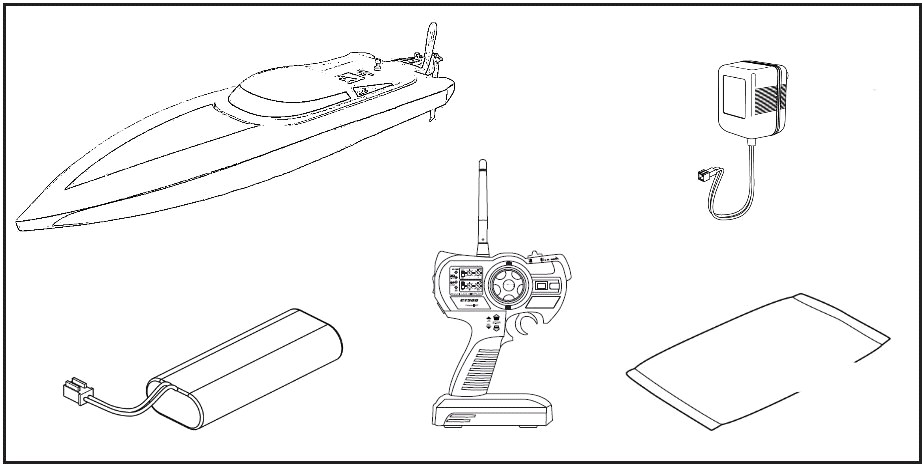

Комплектация
* Внешний вид катера может отличаться в зависимости от модели
** Может отсутствовать или иметь другой вид в зависимости от комплектации модели
Схема подключения электроники и система охлаждения модели
Пожалуйста, используйте эту схему для подключения системы водяного охлаждения и электроники модели.
КАТЕР РАДИОУПРАВЛЯЕМЫЙ
ПОДГОТОВКА К ЗАПУСКУ
Аппаратура управления
ВНИМАНИЕ: Передатчик НЕ водонепроницаемый, поэтому, никогда не должен вступать в контакт с водой!

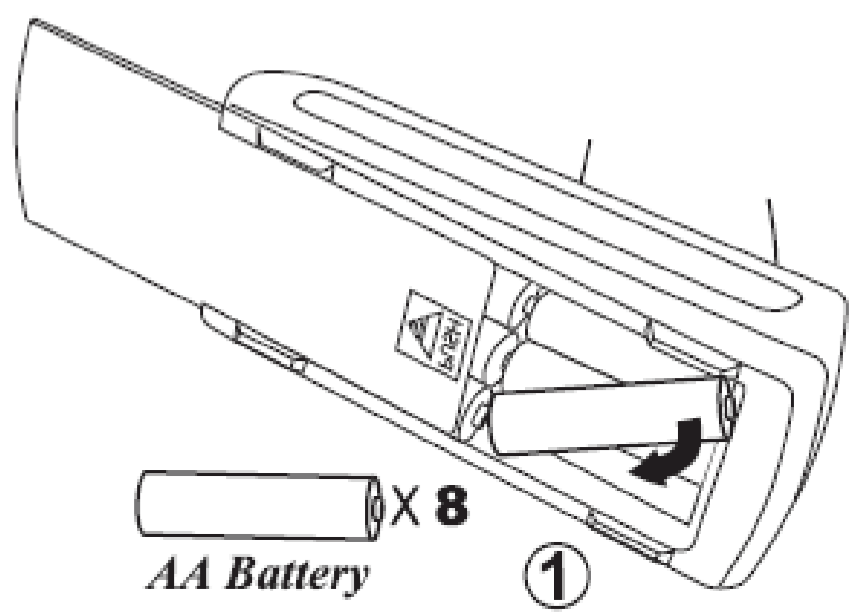

Убедитесь, что питание передатчика отключено. Слегка нажмите на центральную часть и сдвиньте крышку батарейного отсека передатчика. Соблюдая полярность, как изображено на диаграмме в отсеке, установите в отсек 8 свежих элементов питания размер АА.

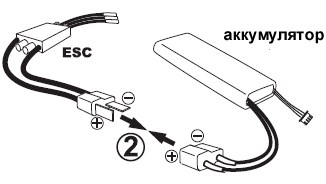

Установка аккумулятора
Перед установкой аккумулятор необходимо полностью зарядить
ВНИМАНИЕ Аккумулятор внутри корпуса крепится с помощи ремня и застежки «репей» прилагаемых в комплекте, что позволяет наиболее оптимально располагать аккумулятор внутрии модели для обеспечения необходимой центровки.

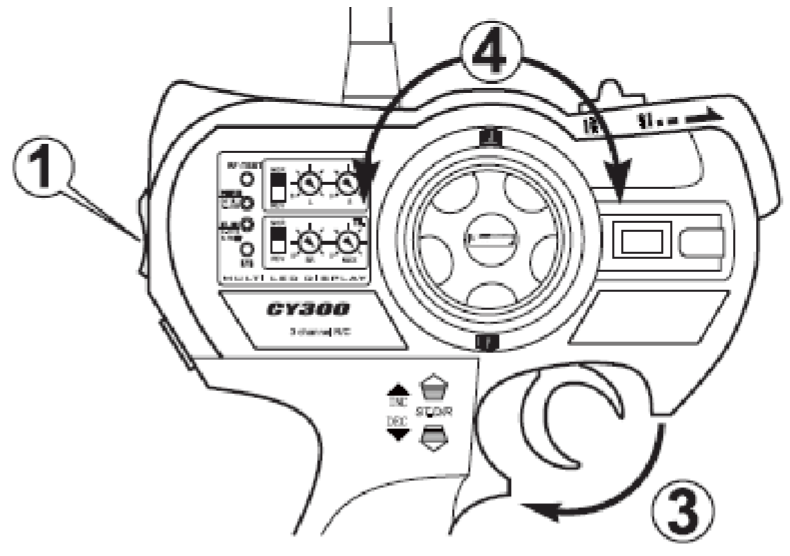

Проверка управления

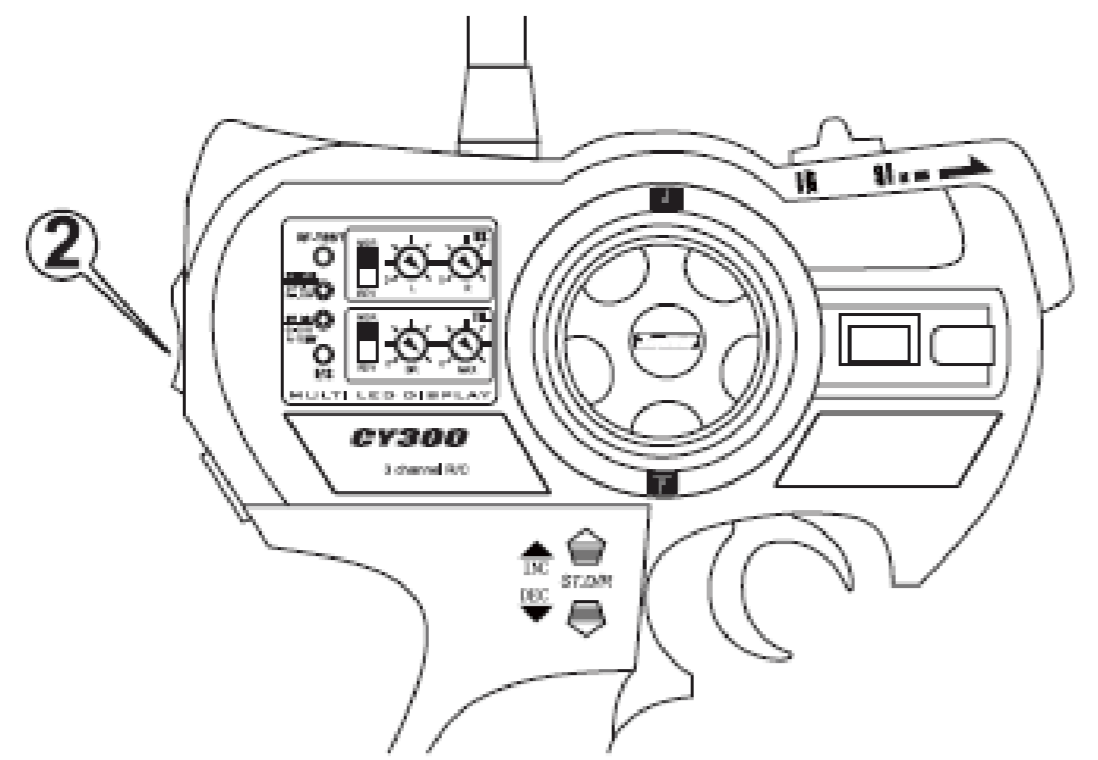

Установив модель на подставку таким образом, чтобы при включенном моторе не повредить винт. Включите питание передатчика.

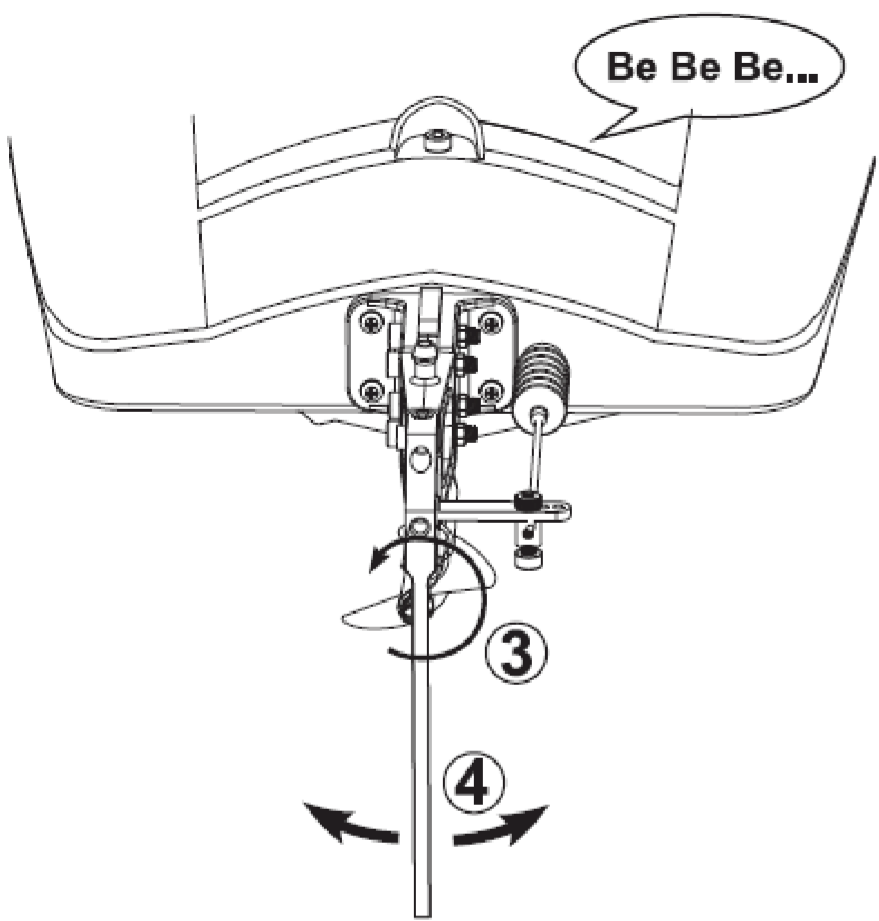

Поверните рулевое колесо передатчика вправо, руль модели должен отклониться вправо. При центральном положении рулевого колеса передатчика руль модели должен располагаться четко по центру.

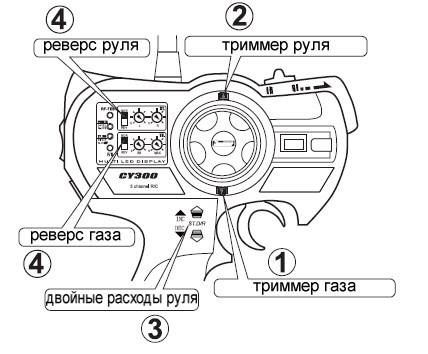

Передатчик
ВНИМАНИЕ! Производитель постоянно совершенствует конструкцию, поэтому внешний вид и расположение элементов управления на пульте может отличаться от иллюстрации, однако обозначение элементов остается неизменным!
"TH. TRIM" – триммер газа - служит для точной настройки нейтрального положения газа. Это может быть необходимо для того, чтобы остановить медленное вращение гребного винта в то время, когда курок газа находится в нейтральном положении. "ST. TRIM" – триммер руля – служит для точной регулировки центрального положения руля. Вы можете настроить этот элемент управления, чтобы на ходу отрегулировать прямолинейное движение модели. "Dual Rate" – двойные расходы рулей – Позволяет изменить угол отклонения руля относительно угла отклонения рулевого колеса передатчика. "ST. REV" – реверс руля, "TH. REV"- реверс газа – переключает направление движения исполнительного механизма на обратное.Эксплуатация модели:
Установите модель на подставку таким образом, чтобы при включении мотора не повредился гребной винт. Откройте верхнюю крышку корпуса модели. Установите аккумулятор в посадочное место. Включите питание передатчика. Соедините разъем аккумулятора с разъемом регулятора модели. Проверьте функциональность электроники и соответствие перемещения руля, движению ручек передатчика.ВНИМАНИЕ! В случае, если сервомеханизм и/или мотор работают произвольно, немедленно выключите модель и передатчик. Убедитесь, что на вашей частоте не работает другой передатчик.
Если электроника функционирует правильно, спустите модель на воду. Убедитесь, что модель на воде стоит ровно, без крена на борт и дифферента на нос или корму. Дифферент компенсируется смещением силового аккумулятора. Зафиксируйте (липучкой «репей», двухсторонним скотчем, либо кусочками пенопласта) аккумулятор в необходимом положении. Убедитесь, что в корпус модели не проникает вода. Плотно закройте крышки корпуса модели.ВНИМАНИЕ! Если крышка корпуса модели неплотно закрывает отверстие в корпусе модели, примите меры по герметизации проема отсека. Не соблюдение этого правила может стать причиной повреждения электроники и затопления модели.
Выберите водоем необходимой глубины, без водорослей и скрытых препятствий, с пресной чистой водой.ВНИМАНИЕ! Никогда не запускайте модель в водоемах при сильном ветре или волнении.
Никогда не запускайте модель в незнакомых и загрязненных водоемах. Никогда не запускайте модель в водоемах с не пресной водой, в водоемах недостаточной для движения модели глубины, в водоемах со следами нефтепродуктов или других вредных химических соединений. Направьте нос модели в сторону от берега и плавно увеличьте обороты мотора. Испытайте модель на ходу.ВНИМАНИЕ! При первом запуске не удаляйте модель далеко от берега, необходимо, что бы в случае неполадок модель находилась в пределах досягаемости.
Проверьте прямолинейность движения модели и ее реакцию на отклонение руля. При необходимости отрегулируйте прямолинейное движение модели триммером. Сделав несколько непродолжительных проходов вдоль берега, аккуратно пришвартуйтесь к месту старта.ВНИМАНИЕ! При швартовке не допускайте касание корпуса модели о берег, а гребного винта о дно водоема.
Проверьте отсутствие воды внутри корпуса модели, в противном случае удалите воду и примите меры по устранению течи. Поверьте степень нагрева регулятора, мотора, аккумулятора и проводов. В случае чрезмерного нагрева, примите меры по устранению причины нагрева, после чего следует еще раз испытать модель на ходу.ВНИМАНИЕ! При движении модели старайтесь плавно набирать и снижать ход, перед разворотом снижайте скорость, избегайте сильного крена и захлестывания воды на палубу.
После запуска:
Извлеките модель из водоема. Откройте люк корпуса модели. отсоедините и извлеките аккумулятор из модели, затем питание передатчика.ВНИМАНИЕ! Никогда не оставляйте аккумулятор в модели.
Поверьте степень нагрева регулятора, мотора, аккумулятора и проводов. В случае чрезмерного нагрева, примите меры по устранению причины нагрева. Проверьте отсутствие воды внутри корпуса модели, в противном случае удалите воду и примите меры по устранению течи. Просушите внутренние полости корпуса модели. Протрите корпус модели сухой чистой ветошью, смажьте все вращающиеся детали, проверьте и при необходимости подтяните все крепежные соединения.Возможные неисправности
Неисправность | Причина | Решение |
Не двигается | Неправильно установлены батарейки в передатчик Отсутствует или разряжен аккумулятор в модели Неисправный двигатель Поврежденные провода | Установить батарейки в передатчик соблюдая полярность Установить заряженный аккумулятор Заменить двигатель на новый Восстановить и изолировать провода |
Регулятор хода отключился из-за перегрева | Прекратить ездить немедленно, дать полностью остыть модели | |
Не управляется | Отсутствует или разряжен аккумулятор в модели или передатчике Неисправность антенны на модели или передатчике | Установить батарейки в передатчик и заряженный аккумулятор в модель Выдвинуть/установить антенну |
Сбиты триммеры | Отрегулировать триммеры руля и газ/тормоз | |
Рулевое управление и газ/тормоз | Переключатели реверса каналов установлены неправильно | Установить переключатели реверса каналов |
перепутаны | Кабели от сервопривода и | Подключить Кабели согласно |
схеме на стр.3
регулятора скорости подключены
к приемнику неправильно
