14 Гарантии изготовителя (поставщика)
14.1 Гарантийный срок эксплуатации токарно-винторезного настольного станка Turner 250Ч550 Vario на территории Украины составляет 12 месяцев со дня продажи при соблюдении владельцем условий эксплуатации, хранения и транспортировки, установленных настоящим Руководством (Инструкцией) по эксплуатации.
Срок службы изделия составляет 3 года. Дата производства и серийный номер указаны на табличке изделия. Изделие рекомендуется хранить в сухом месте, защищенном от воздействия влаги и прямых солнечных лучей при температуре от -5° С до +40° С, относительной влажностью воздуха не более 80% и отсутствием прямого воздействия атмосферных осадков.
Претензии от потребителей на территории Украины принимает: , по адресу: 49044, 4, тел. +38 (056) 732-15-11.
14.2 При покупке изделия:
- должен быть правильно оформлен Гарантийный талон (стоять печать или штамп с реквизитами организации, которая реализовала изделие, дата продажи, подпись продавца, наименование модели изделия, серийный номер изделия);
- убедиться в том, что серийный номер изделия соответствует номеру, указанному в Гарантийном талоне.
- проверить наличие пломб на изделии (если они предусмотрены изготовителем);
- проверить комплектность и работоспособность изделия, а также произвести осмотр на предмет внешних повреждений, трещин, сколов.
Каждое изделие комплектуется фирменным гарантийным талоном ТМ FDB Maschinen.
При отсутствии в гарантийном талоне даты продажи или подписи (печати) продавца, гарантийный срок исчисляется с даты изготовления изделия.
14.3 В случае выхода из строя изделия в течение гарантийного срока эксплуатации по вине предприятия-изготовителя владелец имеет право на бесплатный ремонт.
Для гарантийного ремонта владельцу необходимо обратиться в гарантийную мастерскую с изделием и полностью и правильно заполненным гарантийным талоном (заполняется при покупке изделия).
Удовлетворение претензий потребителей на территории Украины производится в соответствии с Законом Украины «О защите прав потребителей».
При гарантийном ремонте срок гарантии изделия продлевается на время его ремонта. Гарантийное и послегарантийное обслуживание оборудование ТМ FDB Maschinen на территории Украины производится в сервисных центрах, перечень и контактные данные которых указаны в Приложении №1 Руководства по эксплуатации. Также о контактных данных ближайшего к Вам сервисного центра можно узнать, позвонив на номер +38 (056) 732-15-11.
Внимание! Список сервисных центров может быть изменен. Актуальную информацию о контактных данных сервисных центров на территории Украины Вы можете уточнить по телефону +38 (056) 732-15-11.
14.4 Гарантия не распространяется:
- на быстро-изнашиваемые детали (резиновые уплотнения, сальники, защитные кожухи и приспособления, смазку и т. п.), на сменный инструмент (резцы и т. п.), шнуры электропитания (в случае повреждения изоляции; шнуры подлежат обязательной замене без согласия владельца (услуга платная)); в случае естественного износа изделия (полная выработка ресурса, сильное внутреннее и внешнее загрязнение); в случае с удаленным, стертым или измененным серийным номером изделия; в случае использования изделия в условиях сверхвысокой интенсивности работ и сверхтяжелых нагрузок; в случае использования инструмента и расходных материалов, не рекомендованных или не одобренных производителем (поставщиком), непрофессионального обращения, перегрузки, применения непригодных рабочих инструментов или приспособлений; в случае если изделие вскрывалось или ремонтировалось в течение гарантийного срока самостоятельно, либо с привлечением третьих лиц, не уполномоченных производителем (поставщиком) на проведение гарантийного ремонта; в случае повреждения станка в результате его хранения в неудовлетворительных условиях, при транспортировке, а также из-за невыполнения (ненадлежащего выполнения) периодических профилактических работ; В случае механического повреждения (включая случайное), естественного износа, а также форс-мажорных обстоятельств (пожар, стихийное бедствие и т. д.).
В рамках гарантийного сопровождения не осуществляются:
- периодическое профилактическое обслуживание; настройка и регулировка узлов и агрегатов; смазка и чистка оборудования; замена расходных материалов.
По истечении срока гарантийного обслуживания, а также в случае, если гарантийное обслуживание не может быть предоставлено, мы можем предоставить Вам соответствующие платные услуги. Тарифы определяются на дату обращения в специализированный сервисный центр . Мы принимаем на себя обязательство незамедлительно уведомить Вас о составе работ по не гарантийному обслуживанию оборудования, их примерной стоимости и сроках.
Настоящие гарантийные обязательства ни при каких обстоятельствах не предусматривают оплаты клиенту расходов, связанных с доставкой оборудования до сервисного центра и обратно, выездом к Вам специалистов Поставщика, а также возмещением ущерба (включая, но не ограничиваясь) от потери прибыли или иных косвенных потерь, упущенной выгоды, а равно иных аналогичных расходов. В исключительных случаях гарантийное сопровождение может производиться на территории покупателя.
Внимание! Запрещается вносить в конструкцию изделия изменения и проводить доработки, не предусмотренные заводом-изготовителем.
15 Демонтаж и утилизация
15.1 Демонтируйте станок.
15.2 Не выкидывайте станок, принадлежности и упаковку вместе с бытовым мусором. Станок, который отслужил свой срок службы, принадлежности и упаковку следует сдавать на экологически чистую утилизацию (рециркуляцию) отходов на предприятия, соответствующие условиям экологической безопасности.
Внимание! Ремонт, модификация и проверка оборудования ТМ FDB Maschinen должны проводиться только в авторизованных сервисных центрах ТМ FDB Maschinen. При использовании или техобслуживании оборудования всегда следите за выполнением всех правил и норм безопасности.
Примечание
Торговая марка FDB Maschinen непрерывно работает над усовершенствованием своих изделий, поэтому мы сохраняем за собой право на внесение изменений в технические данные, упомянутые в данном Руководстве (Инструкции) по эксплуатации и комплектацию, без предварительного уведомления.
16. Устройство основных узлов станка
16.1 Передняя бабка (деталировка)

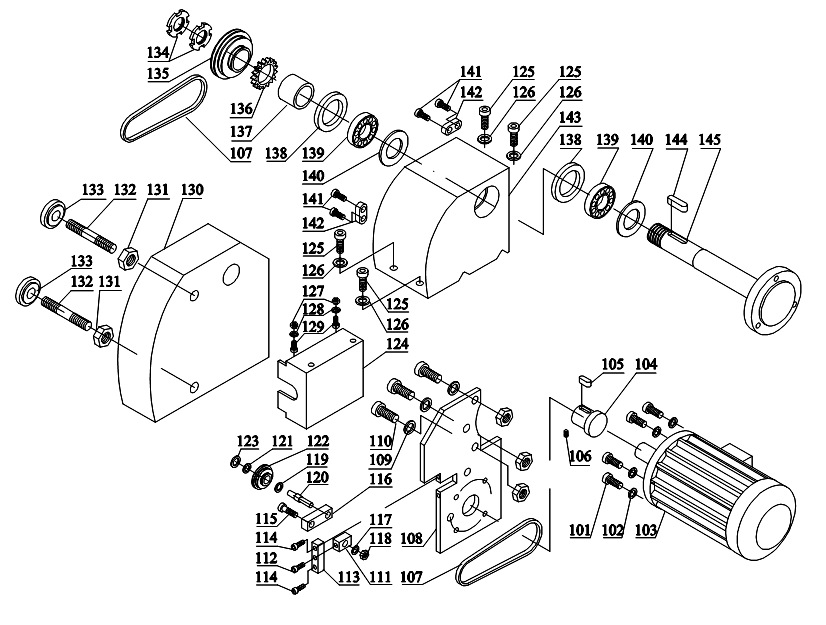

Схема расположения деталей передней бабки токарно-винторезного настольного станка Turner 250Ч550 Vario (рисунок 21, таблица 4).
Рисунок 21
Таблица 4
Обозначение | Наименование | Количество | Примечания |
101 | Винт | 4 | М5Ч25 |
102 | Шайба | 4 | |
103 | Двигатель | 1 | 93ZY005A |
104 | Муфта | 1 | |
105 | Шпонка | 1 | A4Ч4Ч20 |
106 | Винт | 1 | M6Ч8 |
107 | Ремень | 2 | Gates-5M-360 |
108 | Пластина кронштейна | 1 | |
109 | Шайба | 3 | 8 |
110 | Винт | 3 | M8Ч20 |
111 | Блок | 1 | |
112 | Винт | 3 | M6Ч30 |
113 | Блок | 1 | |
114 | Винт | 2 | M6Ч20 |
115 | Болт | 1 | |
116 | Блок | 1 | |
117 | Шайба | 1 | |
118 | Гайка | 1 | |
119 | Пружинное кольцо | 1 | ш8Ч0,8 |
120 | Шпилька | 1 | |
121 | Подшипник | 1 | |
122 | Шкив | 1 | |
123 | Пружинное кольцо | 1 | Ш22Ч1,0 |
124 | Крышка | 1 | |
125 | Винт | 4 | M8Ч25 |
126 | Шайба | 4 | 8 |
127 | Гайка | 2 | М8 |
128 | Шайба | 2 | 8 |
129 | Винт | 2 | М8 |
130 | Кожух ремня | 1 | |
131 | Гайка | 2 | М10 |
132 | Шпилька | 2 | M10Ч60 |
133 | Гайка | 2 | М10 |
134 | Гайка | 2 | М270 1 |
135 | Шкив шпинделя | 1 | |
136 | Зубчатое колесо | 1 | Z 40 |
137 | Сепаратор | 1 | |
138 | Прокладка | 1 | |
139 | Подшипник | 1 | 30206 |
140 | Прокладка | 1 | |
141 | Винт | M4Ч10 | |
142 | Блок | 1 | |
143 | Передняя бабка | 1 | |
144 | Шпонка | 1 | A3Ч3Ч15 |
145 | Шпиндель | 1 |
16.2 Верхняя поворотная каретка, поперечные салазки и суппорт (деталировка)
|
