Технические данные FIAT DUCATO фургон (244) 2.3 JTD
Общие данные
Общие основные параметры
Способ управления двигателем
Ремень контроллёра
Число оборотов при максимальной мощности
3600 1/min
Число оборотов при максимальном крутящем моменте
1800 1/min
Максимальный крутящий момент
270 Nm
Ход
94,00 mm
Внутренний диаметр цилиндра
88,00 mm
Клапанов на цилиндр
4
Впускной клапан открывается/закрывается в градусах угла поворота коленвала
14°-/27°+ - перед в. м.т.+ после в. м.т./- перед н. м.т.+ после н. м.т.
Выпускной клапан открывается/закрывается в градусах угла поворота коленвала
54°-/10°+ - перед н. м.т.+ после н. м.т./- перед в. м.т.+ после в. м.т.
Количество необходимых свечей зажигания/накаливания
4
Степень сжатия
19,00 :1
Результаты испытаний на токсичность ОГ
Общие показатели, влияющие на токсичность ОГ
Положение штепселя диагностики
Диагностический разъём находится на панели приборов на стороне водителя, под крышкой.
Данные по ходовой части
Обода колёс и шины
Давление в передних шинах
215/70 R 15
5,00 bar
Давление в задних шинах
215/70 R 15
5,00 bar
Размеры ходовой части
Колёсная база
короткая колёсная база
2850 mm
длинная колёсная база
3700 mm
средняя колёсная база
3200 mm
Колея передних колёс
1720 mm
Колея задних колёс
1720 mm
Регулируемые параметры ходовой части
Заданные условия проверки установки колёс
Автомобиль на ходу с запасным колесом, инструментом, принадлежностями и с полным баком.
Схождение передних колес (общая ширина)
0°00'+0°30'-0°30'
Схождение передних колёс (общее схождение колёс) в mm
0,00+1,00-1,00 mm
Развал передних колёс
0°00'+0°30'-0°30'
Продольный наклон шкворня назад передних колёс
0°30'+0°30'-0°30'
Схождение задних колёс в mm
0,00+1,00-1,00 mm
Развал задних колёс
0°00'+0°30'-0°30'
Тормозная система
Размеры тормозного механизма
Толщина тормозного диска передних колёс
24,00 mm
Толщина тормозного диска задних колёс
16,00 mm
Толщина тормозного диска задних колёс при предельном износе
14,00 mm
Диаметр тормозного диска передних колёс
280,00 mm
«Дукато», MAXI
300,00 mm
Диаметр тормозного диска задних колёс
280,00 mm
«Дукато», MAXI
300,00 mm
Диаметр поршня тормозного цилиндра передних колёс
44,00 mm
Крутящие моменты затяжки
Моменты затяжки двигателя
Крышка клапана (комплект)
10 Nm
Приводная шестерня распределительного вала
35 Nm
Крышка привода ГРМ
M6
10 Nm
Натяжной ролик зубчатого ремня
36 Nm

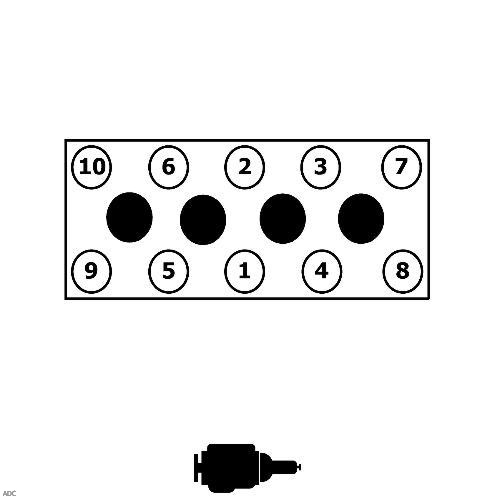

Болты крепления головки блока цилиндров
Винт(ы) 1 - 6
100 Nm + 90° + 90°
Винт(ы) 7 - 10
50 Nm + 60° + 60°
Впускной коллектор
25 Nm
Выпускной коллектор
22 Nm
Форсунки
25 Nm
Виброгаситель
30 Nm
Маховик
M12 x 1,25, Ступень 01
30 Nm
M12 x 1,25, Ступень 02
90°
Масляный картер
M8 x 1,25
25 Nm
M6
10 Nm
Масляный фильтр
M22 x 1,5
25 Nm
Масляный насос
M6
10 Nm
Шатунный подшипник
40 Nm + 60°
Коренной подшипник
45 - 55 Nm
Катализатор
26 Nm
Стартёр
20 Nm
Моменты затяжки на передней ходовой части
Амортизационная стойка
на раме
43 - 63 Nm
на поворотном кулаке
174 - 252 Nm
Шток поршня амортизатора
73 - 106 Nm
Подшипниковая опора стабилизатора переднего моста
на раме
80 Nm
Обратный слив на рулевом механизме
63 Nm
Нижний поперечный рычаг подвески переднего моста
спереди, на несущей балке моста
173 - 255 Nm
сзади, на несущей балке моста
156 - 225 Nm
на поворотном кулаке
111 - 164 Nm
на поворотном кулаке, «Дукато», MAXI
153 - 227 Nm
Крепление колеса
M14
160 Nm
M16
180 Nm
Ступица/подшипник ступицы переднего колеса
M28
352 - 388 Nm
Использовать новую(ые) гайку(и).
M33
400 - 441 Nm
Использовать новую(ые) гайку(и).
Головка поперечной рулевой тяги на поворотном кулаке
69 Nm
Стойка стабилизатора переднего моста на направляющем устройстве подвески
56 Nm
Моменты затяжки тормоза
Кронштейн суппорта дискового тормоза задних колёс
170 - 250 Nm
Кронштейн суппорта дискового тормоза передних колёс
190 - 280 Nm
Тормозной диск задних колёс
11 - 20 Nm
Тормозной диск передних колёс
11 - 20 Nm
Датчик - числа оборотов колеса
8 Nm
Тормозной шланг
12 - 22 Nm
Моменты затяжки на задней ходовой части
Задняя листовая рессора заднего моста
206 Nm
Передняя листовая рессора заднего моста
206 Nm
Стремянка рессоры заднего моста
163 Nm
Болт(-ы) заднего моста затянуть только после того, как автомобиль снова будет стоять на опорной поверхности (полу мастерской).
Крепление колеса
M14
160 Nm
M16
180 Nm
Ступица/подшипник ступицы заднего колеса
M33
573 - 633 Nm
Использовать новую(ые) гайку(и).
Амортизатор заднего моста
147 - 209 Nm
Топливо
кол-во и спецификация
Моторное масло с фильтром
6,30 литра(ов)
Спецификация моторного масла
ACEA A3/B3
Ступенчатая коробка передач
2,00 литра(ов)
Спецификация масла ступенчатой коробки передач
API GL5 SAE 75W-80
Сервоуправление
1,30 литра(ов)
Спецификация масла гидроусилителя руля
ATF Dexron II D
Охлаждающая жидкость
10,00 литра(ов)
Спецификация охлаждающей жидкости
Paraflu
Тормозная жидкость при замене
0,59 литра(ов)
«Дукато», MAXI
0,62 литра(ов)
Спецификация тормозной жидкости
DOT 4
Хладагент для кондиционера
760 - 840 Грамм
с системой кондиционирования задней части салона
875 - 925 Грамм
Спецификация хладагента
R134a
Масло кондиционер
120 - 150 cm?
Спецификация низкотемпературного масла
SP 20
Ёмкость бака
80 литра(ов)
Освещение
Источники света
Ближний свет
H7 12V 55W PX26d

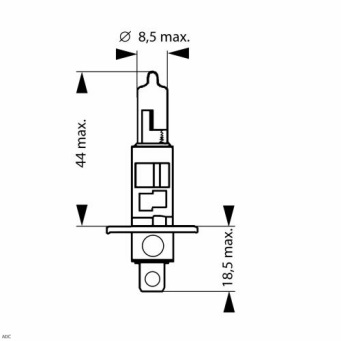

Дальний свет
H1 12V 55W P14,5s
Стояночный фонарь
W5W 12V 5W W2,1x9,5d Longlife
Противотуманная фара
H1 12V 55W P14,5s
Передний фонарь указателя поворота
PY21W 12V 21W BAU15s yellow
Боковой фонарь указателя поворота
Жёлтое стекло указателя поворота
W5W 12V 5W W2,1x9,5d
Белое стекло указателя поворота
WY5W 12V 5W W2,1x9,5d yellow
Задний фонарь указателя поворота
PY21W 12V 21W BAU15s yellow
Задний фонарь
P21/4W 12V 21/4W BAZ15d
Фонарь стоп-сигнала
P21W 12V 21W BA15s
Фара заднего хода
P21W 12V 21W BA15s
Задняя противотуманная фара
P21/4W 12V 21/4W BAZ15d
Фонарь освещения номерного знака
W5W 12V 5W W2,1x9,5d
Третий фонарь сигнала торможения
P21W 12V 21W BA15s
Плафон кабины
Festoon 12V 15W SV8,5 (15,5x41)
Фонарь освещения багажника
C5W 12V 5W SV8,5 (11x35)
Периодичность замены
Данные для технического обслуживания
Интервал зубчатого ремня контроля двигателя
каждые 240.000 km / 4 года/лет
Пробный тест зубчатого ремня контроля двигателя
первый раз в 120.000 km,, затем, после замены, снова каждые 120.000 km года/лет
Интервал замены ремня агрегата
каждые 240.000 km / 4 года/лет
Интервал замены воздушного фильтра
каждые 30.000 km
Интервал замены топливного фильтра
начиная с трансп. средства с номером 7548354
каждые 60.000 km
до трансп. средства с номером 7548353
каждые 30.000 km
Интервал замены тормозной жидкости
каждые 60.000 km / 2 года/лет
Интервал замены масла и фильтра двигателя
каждые 40.000 km
Интервал замены фильтра салона автомобиля
каждые 30.000 km / один раз в год
