Спутниковое телевидение - это просто (стр. 2 )

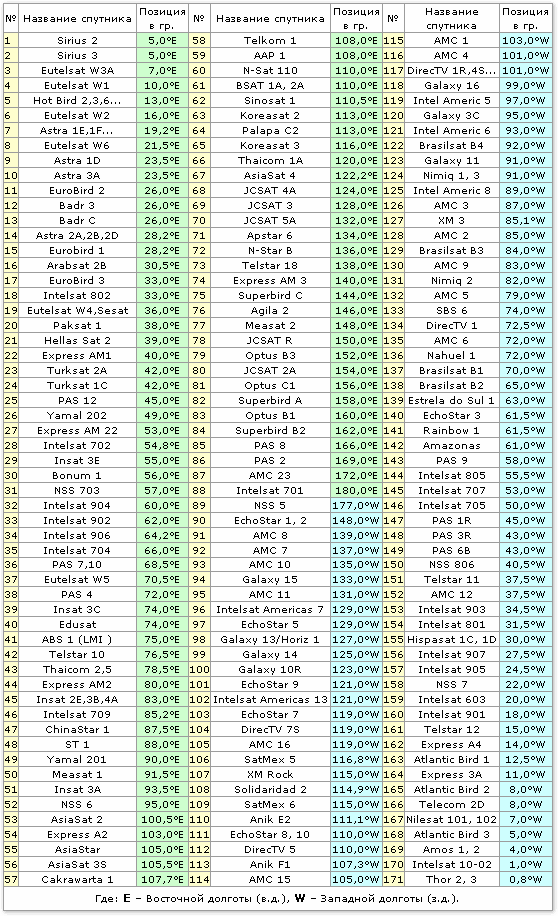

Таблица спутников - координаты спутников

(таблица спутников по состоянию на 2007-2008 год)

Теперь мы знаем, что спутники, не летают где-то там над головой, а имеют свою конкретную орбиту, и у каждого есть определенное местоположение. И теперь Вы без каких либо затруднений, по географической карте, можете пройтись по нулевой широте (экватору), и определить где находится какой либо необходимый Вам спутник.

Но... чтобы правильно произвести настройку спутниковой антенны, мало знать только геостационарное положение самого спутника. Еще Вам необходимо располагать координатами того населенного пункта где Вы проживаете. Здесь, так же как и с координатами спутника, все вычисляется в градусах, и определяется широтой и долготой. Только широта там у нас была величиной постоянной 0°, а тут она может принимать различное значение и может быть СЕВЕРНОЙ или ЮЖНОЙ.

Широта места: N - северная, S - южная.

Долгота места: E - восточная, W - западная.

Далее...

Здесь, хотелось бы пояснить один момент. Так как настройку спутниковой антенны Вы будете проводить вручную, особо точных координат, знать нет необходимости. Достаточно, к примеру, держа в руках компас, знать направление, в котором находится искомый вами спутник. Но если, для облегчения настройки, Вы будете пользоваться какими либо программами, то здесь надо вводить точные данные. Эти данные, можно узнать из топографической карты вашего района. К примеру, географические координаты Москвы будут такие:

Москва - 55,7° северной широты, и 37,6° восточной долготы

Если нет под рукой карты, то ваши координаты, Вы можете узнать из таблицы, скачав эту таблицу в формате "Microsoft Office Excel":

Вам конечно предстоит решить, кто будет устанавливать спутниковое оборудование, Вы сами, друг, знакомый, или специалист из сервисного центра. Но в любом случае, выбирать спутник (или спутники, если антенна с мотором или мултифидом) с которого будете принимать сигнал, придется Вам самим. Но пред тем как его выбрать, надо научиться разбираться с конструкцией спутниковой антенны, отдельными её составляющими и принципами их работы. Почему?...

Дело в том, что сигнал, идущий с передающей антенны спутника, имеет различную конфигурацию, а это значит, что приемное устройство спутниковой антенны, а так же ее размеры, тоже разные. То есть, комплектация антенны и ее стоимость, напрямую зависит от того, какие каналы Вы будете смотреть. И чтобы понять таблицу параметров каналов нужного спутника (таблицу транспондеров), нужно знать какими видами приемных устройств принимается тот или иной сигнал. Впоследствии Вы будете знать, какие телепередачи, при определенной конфигурации антенны, Вы сможете смотреть, а какие просто-напросто будут не доступны. Ну и самое главное, Вы сможете подобрать себе конфигурацию оборудования, в зависимости от ваших финансовых возможностей.

Спутниковая антенна

- зеркало, для потока сигнала со спутника, (в просторечии "тарелка") предназначена для фокусировки на облучатель конвертера параллельного пучка радиоволн, излучаемых конкретным спутником. По форме, антенны различаются, на прямо-фокусные и офсетные.

Конвертер - другое название LNB (Low Noise Blockconvertor) или МШУ (Мало Шумное Устройство) - это такое приемное устройство, которое крепится в фокусе отраженного от спутниковой антенны сигнала. То есть, на его облучатель, проецируется электромагнитный сигнал идущий со спутника. Конвертер преобразует этот сигнал в электрический и передает его на приемник (ресивер). Конвертеры бывают для разных диапазонов и для разной конфигурации сигналов, а так же, для определенных типов спутниковых антенн.

Хочу сразу немного пояснить. Чтобы Вы лучше усвоили материал и не забивали голову, пока излишней информацией, я буду давать только то, с чем Вам придется столкнуться. Как бы так сказать поверхностно, достаточного для изначального понятия процесса спутникового приема.

Теперь, давайте разберемся, как работает спутниковая антенна.

Как работает спутниковая антенна

(устройство спутниковой антенны, принцип работы спутниковой антенны)

Тут я взял широко распространенную антенну типа Офсет, об этом, и другом типе спутниковых антенн, кстати, тоже довольно распространенном, я еще остановлюсь немного позже.

Основными элементами любой спутниковой антенны, являются, металлический отражатель сферической формы (зеркало спутниковой антенны), и приемное устройство, так называемый спутниковый конвертер (Рис. 1).

Настройка спутниковой антенны. Устройство спутниковой антенны. Как работает спутниковая антенна. Принцип работы спутниковой антенны.

Электромагнитные радиоволны (радиосигнал), следуя со спутника, падают на сферическое зеркало спутниковой антенны (Рис. 2), которое, из-за схожести формы, в просторечии прозвали "тарелка".

Практически любой направленный электромагнитный радиосигнал, имеет свойство отражаться от металлической поверхности, причем отражающие свойства у каждого металла разные (например, у "алюминия" они выше, чем у обычного металла). Поэтому, этот радиосигнал, меняет свое направление по известному всем закону:

"Угол падения равен углу отражения"

Так как, форма антенны сферическая, сигнал, падая на полезную площадь зеркала, отражается только в одном направлении, образуя в определенном месте, своеобразный пучок. Выражаясь другими словами, отраженный от зеркала антенны радиосигнал, "фокусируется" в одной точке (Рис. 3).

В фокусе, излучаемой спутниковой антенной пучка радиоволн, и устанавливается приемное устройство, то есть, сам спутниковый конвертер. Этот конвертер, состоит из облучателя (на который падает сфокусированный сигнал), и электронного блока преобразователя. Вот с этого электронного блока, сигнал, по специальному коаксиальному кабелю, поступает на спутниковый приемник (ресивер), ну и далее на сам телевизор.

Теперь поговорим, о самом спутниковом радиосигнале...

Далее...

Приём сигнала со спутника.

Частота спутникового сигнала.

Сигнал, идущий со спутника, имеет свою определенную частоту. Чтобы понять, что такое ЧАСТОТА СИГНАЛА, давайте для начала, разберемся с единицами ее измерения.

Частоту электрического сигнала, принято измерять в герцах - Гц (лат. - Hz). Один герц, равен одному колебанию электрического сигнала, за 1 секунду времени.

Если точнее сказать, 1 герц равен, одному электрическому импульсу, в период времени 1 секунда. Два герца, будут равны, двум электрическим импульсам, произошедших так же в период равный 1-ой секунде, то есть:

  "1 герц" = 1 импульс / в 1 секунду.

  "2 герца" = 2 импульса / в 1 секунду.

  "3 герца" = 3 импульса / в 1 секунду.

  "4 герца" = 4 импульса / в 1 секунду.

  И так далее...

Чтобы Вам было проще понять, что такое частота сигнала, мы на время отвлечемся от основной темы, и немного разберем понятие самой "частоты", на примере электропитания наших бытовых приборов, которые в свою очередь, мы используем в нашей повседневной жизни.

Если мы возьмем технический паспорт, от какового либо эектро-, или электронного прибора, ну например, холодильника... или телевизора (тут это, совершенно не важно), то в строке "электропитание", мы можем найти вот такие параметры:

Напряжение - 220 вольт, Частота сети - 50 герц.

Так вот, что тут получается. Данный прибор рассчитан на работу в электросети переменного тока, частота которого равна 50-ти герцам. То есть, за одну секунду в нашей "электророзетке", происходит 50 колебаний (импульсов), электрического напряжения.

Теперь, перейдем к более простому электроприбору, и за пример, возьмем обычную лампу накаливания, которую мы используем для освещения наших квартир.

Внутри этой лампы, находится специальная "вольфрамовая" нить, которая при подаче на нее напряжения, раскаляется до очень высоких температур, и излучает всем привычный для нас свет. Но так как, питается эта лампа электрическими импульсами, то по сути, она мигает с одной определенной частотой.

Чтобы опять же, проще понять, что такое электрический импульс определенной частоты, давайте визуально посмотрим, что произойдет с нашей лампой, если частота домашней электросети упадет до нескольких герц.

Поочередно наведите стрелку вашего курсора, на каждое изображение лампочки, и на время, задержитесь на каждом изображении.

1 Герц



2 Герца



5 Герц



10 Герц

Чем чаще лампочка начинает загораться, тем значит, выше частота электрического импульса, который и зажигает эту лампу.

При частоте сигнала электросети в 50 герц, эта лампа как бы мигает 50 раз в секунду. А почему, спросите Вы, мы невидим ее мигания? Тут дело в том, спираль внутри этой лампы, при такой частоте электрического сигнала, просто не успевает полностью остыть, и наш глаз не успевает замечать вспышек лампы.

Если в вашем браузере, по каким либо причинам, отключена анимация изображений, Вы можете просмотреть данный пример в формате "CHM":

Далее, давайте перейдем к единицам измерения частоты электрического сигнала...

В спутниковой передаче радиосигнала, используется очень высокая частота электромагнитных волн, и как правило эту частоту принято указывать в Мега-герцах (МГц) или Гига-герцах (ГГц). То есть, убирая в значении, трудные для визуального подсчета нули.

Для наглядности возьмем округленное целое число показывающее определенную частоту, к примеру 1 000 000 000 Гц (один миллиард герц, во... ) где:

  Гц = делить на 1

  кГц = делить на 1000

  МГц = делить на 1 000 000

  ГГц = делить на 1 000 000 000

А теперь преобразуем наш частотный параметр

  В герцах = 1 000 000 000 (Гц)

  В килогерцах = 1 000 000 (кГц)

  В мегагерцах = 1000 (МГц)

  В гигагерцах = 1 (ГГц)
