УТВЕРЖДАЮ

проректор по учебной

и методической работе _____________

__________________2007

Өрт қауіпсіздігі белгілері

170240, 050731 мамандықтарында оқитын студенттерге

«ӨРТ ҚАУІПСІЗДІГІ» пәніне арналған зертханалық жұмыс

ЗНАКИ ПОЖАРНОЙ БЕЗОПАСНОСТИ

лабораторная работа по дисциплине «ПОЖАРНАЯ БЕЗОПАСНОСТЬ» для студентов специальностей 170240, 050731

Өскемен

Усть-Каменогорск

2007

Методические указания для практических занятий по дисциплине «Пожарная безопасность» разработаны на кафедре «Безопасность жизнедеятельности и охрана окружающей среды» на основании Государственных стандартов высшего профессионального образования по специальностям 050731 «Безопасность жизнедеятельности и защита окружающей среды».

Обсуждены на заседании кафедры «Безопасность жизнедеятельности и охраны окружающей среды»

Зав. кафедрой

Протокол заседания № ____от ____________2007 г.

Одобрены учебно-методическим Советом горно-металлургического факультета.

Председатель

Протокол № ____от ____________2007г.

НЕ нашли? Не то? Что вы ищете?

Разработал

Нормаконтроль

СОДЕРЖАНИЕ

1 Цель работы…………………………………………………………….. 4

2 Выбор размеров знаков……………………………………………….. ..5

2.1 Размеры основных знаков пожарной безопасности и

эвакуационных знаков……..……………. …………………………….....5

3 Геометрическая форма, сигнальный цвет и смысловое

значение основных знаков………………………………………………..7

4 Задание для выполнения лабораторной работы………………………10

наки пожарной безопасности………………………….11

вакуационные знаки знаки…………………………… 13

апрещающие знаки, относящиеся к

пожарной безопасности..……….………………..………………………………16

редупреждающие знаки, относящиеся к

пожарной безопасности………………………………………………………….17

азметка изображений основных знаков……………….18

1 ЦЕЛЬ РАБОТЫ

В связи с введением в Республике Казахстан нового стандарта СТ ГОСТ РК 12.4.026-2002 «Цвета сигнальные и знаки безопасности» инспекция Госпожнадзора ужесточила контроль за обеспечением объектов знаками пожарной безопасности и эвакуационными знаками.

Цель лабораторной работы ознакомить студентов со всеми знаками пожарной безопасности и эвакуационными знаками, научить распознавать их и изготавливать. Лабораторная работа служит подготовительным этапом для выполнения курсовой работы, в которой студент размещает знаки в проектируемом объекте, используя характеристики, изложенные в методических материалах.

Лабораторная работа рассчитана на 2- 4 часа учебного времени.

2 ВЫБОР РАЗМЕРОВ ЗНАКОВ

2.1 Размеры основных знаков пожарной безопасности и эвакуационных знаков

Знак пожарной безопасности: Знак безопасности, предназначенный для регулирования поведения человека в целях предотвращения возникновения пожара, а также для обозначения мест нахождения средств противопожарной защиты, средств оповещения, предписания, разрешения или запрещения определенных действий при возникновении горения (пожара).

2.1.1 Высоту знака H рассчитывают по формуле 1:

, (1)

где L — расстояние опознания знака;

Z — дистанционный фактор.

Н для запрещающих и предписывающих знаков безопасности, имеющих форму круга, равно диаметру знака d. Для предупреждающих знаков безопасности, имеющих форму треугольника, Н следует определять как Н = 0.817b. Для эвакуационных знаков безопасности, знаков пожарной безопасности, имеющих форму квадрата или прямоугольника, Н равно стороне а.

Дистанционный фактор Z зависит от освещенности поверхности знака безопасности и должен иметь следующие значения:

40 — для нормально освещенных знаков безопасности в условиях естественного или искусственного освещения при освещенности 150—300 лк;

65 — для знаков безопасности при освещенности 300—500 лк;

25 — для знаков безопасности при освещенности 30—150 лк.

Значения освещенности даны по СНиП «Естественная и искусственная освещенность».

2.1.2 Размеры дополнительных знаков безопасности должны соответствовать размерам основных знаков безопасности, которые они дополняют.

Допускается увеличивать высоту дополнительных знаков в зависимости от числа строк надписи.

2.1.3 Размеры световозвращающих и фотолюминесцентных знаков безопасности должны составлять не менее 125 % усредненного размера нормально освещенных знаков безопасности.

2.1.4 Знаки безопасности с внешним или внутренним электрическим освещением с минимальной освещенностью (или яркостью) поверхности свыше 500 лк (или 500 кд/м2) имеют удвоенный дистанционный фактор по сравнению с нормально освещенными знаками и таким образом удвоенное расстояние опознания по сравнению со значениями таблицы 3. Размер таких знаков безопасности может быть уменьшен в два раза по сравнению с размером нормально освещенных знаков.

Усредненные размеры основных знаков безопасности при нормальном естественном или искусственном освещении (при Z = 40) и для требуемого расстояния опознания L до 25 м указаны в таблице 1.

Таблица 1 - Усредненные размеры основных знаков безопасности при нормальном освещении

Расстояние опознания	Запрещающие и предписывающие знаки	Предупреж- дающие знаки	Знаки пожарной безопасности, эвакуационные знаки, знаки медицинского и санитарного назначения, указательные знаки
L, м	Диаметр круга d, мм	Длина стороны треугольника b, мм	Длина стороны квадрата а, мм	Длина стороны прямоугольника а, мм	Длина стороны прямоугольника b, мм
1	50	50	50	50	100
2	80	100	80	80	160
3	100	100	100	100	200
4	100	150	100	100	200
5	150	150	150	150	300
6	150	200	150	150	300
7-8	200	250	200	200	400
9-10	250	300	250	250	500
11-12	300	400	300	300	600
13-14	350	450	350	350	700
15-16	400	500	400	400	800
17-18	450	550	450	450	900
19-20	500	600	500	500	1000
21-22	550	700	550	550	1100
23-24	600	750	600	600	1200
25	650	800	650	650	1300

2.1.5 Допускается применять знаки безопасности больших размеров. Размеры знаков в этом случае должны определяться по формуле (2) с учетом дистанционного фактора Z и расстояния опознания L.

2.1.6 Предельные отклонения всех размеров знаков безопасности должны составлять ± 2 %.

2.1.7 Допускается скруглять углы знаков безопасности. Радиусы скругления углов должны быть:

- на знаках треугольной формы — 0,05b (b — сторона треугольника);

- на знаках квадратной формы — 0,04а (а — сторона квадрата);

- на знаках прямоугольной формы - 0,02a (а - меньшая сторона прямоугольника).

3 ГЕОМЕТРИЧЕСКАЯ ФОРМА, СИГНАЛЬНЫЙ ЦВЕТ И СМЫСЛОВОЕ ЗНАЧЕНИЕ ОСНОВНЫХ ЗНАКОВ

Таблица 2 Цвет, фора и смысловое значение

Группа	Геометрическая форма	Сигнальный цвет	Смысловое значение
Знаки пожарной безопасности*	Квадрат или прямоугольник	Красный	Обозначение и указание мест нахождения средств противопожарной защиты, их элементов
Эвакуационные знаки и знаки медицинского и санитарного назначения	Квадрат или прямоугольник	Зеленый	Обозначение направления движения при эвакуации. Спасение, первая помощь при авариях или пожарах. Надпись, информация для обеспечения безопасности
Запрещающие знаки	Круг с поперечной полосой	Красный	Запрещение опасного поведения или действия
Предупреждающие знаки	Треугольник	Желтый	Предупреждение о возможной опасности. Осторожность. Внимание
* К знакам пожарной безопасности относят также: - эвакуационные знаки - запрещающие знаки — Р 01 «Запрещается курить», Р 02 «Запрещается пользоваться открытым огнем», Р 04 «Запрещается тушить водой», Р 12 «Запрещается загромождать проходы (или) складировать»; - предупреждающие знаки — W 01 «Пожароопасно. Легковоспламеняющиеся вещества», W 02 «Взрывоопасно», W 11 «Пожароопасно. Окислитель»;

3.1 Основа цветографического изображения и соотношение размеров знаков пожарной безопасности должны соответствовать рисунку 1

a, b - стороны квадрата и прямоугольника (2a = b); 1 - основная поверхность (красный цвет); 2 - кант (белый цвет)

Рисунок 1 - Основа цветографического изображения и соотношение размеров знаков пожарной безопасности

Доля красного сигнального цвета от общей площади знака должна составлять не менее 50 %.

Графический символ знаков пожарной безопасности должен быть белого цвета.

На знаках пожарной безопасности допускается наносить поясняющую надпись. Надпись может быть выполнена белым цветом на красном фоне или красным цветом на белом фоне.

В левой части знака пожарной безопасности прямоугольной формы следует наносить графический символ, обозначающий средство противопожарной защиты (его элементы), а в правой части — поясняющую надпись.

3.2 Основа цветографического изображения и соотношение размеров эвакуационных знаков безопасности и знаков безопасности медицинского и санитарного назначения должны соответствовать рисунку 2.

а, b - стороны квадрата и прямоугольника (2a = b); 1 - основная поверхность (зеленый цвет);

2 – кант (белый цвет)

Рисунок 2 - Основа цветографического изображения и соотношение размеров эвакуационных знаков безопасности и знаков безопасности медицинского и санитарного назначения

Доля зеленого сигнального цвета от общей площади знака должна составлять не менее 50 %.

Графический символ и поясняющая надпись эвакуационных знаков безопасности должны быть белого цвета.

3.3 Основа цветографического изображения и соотношение размеров запрещающих знаков безопасности должны соответствовать рисунку 3.

Доля красного сигнального цвета от общей площади запрещающего знака должна составлять не менее 35 %.

Красная поперечная полоса выполняется под углом 45° к горизонтали с наклоном слева сверху направо вниз.

Красная поперечная полоса не должна прерываться графическим символом знака.

Графический символ должен быть черного цвета.

Допускается применять запрещающие знаки с поясняющей надписью в центре знака. При этом красную поперечную полосу не наносят. Надпись следует

выполнять черным или красным цветом.

d - диаметр круга; 1 - основная поверхность (белый цвет); 2 – кант (белый цвет); 3 – кайма() красный цвет;

4 - поперечная полоса (красный цвет)

Рисунок 3 - Основа цветографического изображения и соотношение размеров запрещающих знаков безопасности

3.4 Основа цветографического изображения и соотношение размеров предупреждающих знаков безопасности должны соответствовать рисунку 4.

b - сторона треугольника; 1 - основная поверхность (желтый цвет); 2 – кант (желтый или белый цвет); 3 – кайма (черный цвет)

Рисунок 4 - Основа цветографического изображения и соотношение размеров предупреждающих знаков безопасности

Доля желтого сигнального цвета от общей площади знака должна составлять не менее 50 %.

Графический символ должен быть черного цвета.

Цвет канта должен быть желтый или белый.

4 ЗАДАНИЕ ДЛЯ ВЫПОЛНЕНИЯ ЛАБОРАТОРНОЙ РАБОТЫ

Задание 1. Изучить знаки пожарной безопасности. Выписать основные характеристики и параметры определения размерности, цветности знаков.

Задание 2а. Вычертить в масштабе 1:1 знак пожарной безопасности по СТ РК ГОСТ Р 12.4.026 – 2002. "Цвета сигнальные и знаки безопасности", соблюдая цветность и размерность изображения, в зависимости от расстояния до "наблюдателя". Номер варианта задает преподаватель.

Таблица 3- Номер знака для задания 2а и расстояние до него:

Исходные данные	Вариант знака
1	2	3	4	5	6	7	8	9	10
Номер знака	Ж 01-01	Ж 02	Ж 04	Ж 05	Ж 09	Ж 11	Г 01	Г 02	Г 04	Г 12
Расстояние до "Наблю - дателя", м	4	5	6	7	8	5	6	7	5	6

Задание 2б. Вычертить в масштабе 1:1 эвакуационный знак по СТ РК ГОСТ Р 12.4.026 – 2002 "Цвета сигнализация и знаки безопасности", соблюдая цветность и размерность изображения, в зависимости от расстояния до "наблюдателя". Номер варианта задает преподаватель.

Таблица 4 - Для выполнения задания 2б следует пользоваться следующим данными

Исходные данные	Вариант знака
1	2	3	4	5	6	7	8	9	10
Номер знака	И 01-01	И02-1	И 03	И 06	И 10	И 13	И 14	И 17	И 19	И 22
Расстояние до «Наблю - дателя", м	4	5	6	5	6	7	8	5	6	7

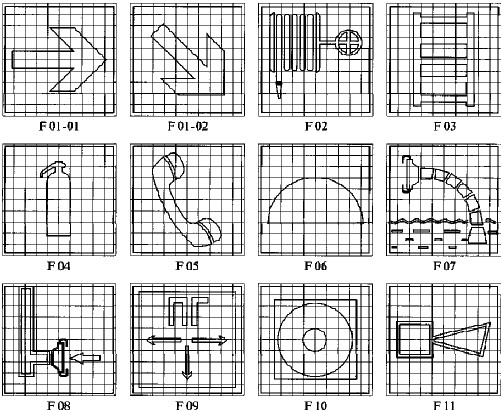

ПРИЛОЖЕНИЕ А

(обязательное)

Знаки пожарной безопасности

Код	Цветографическое изображение	Смысловое значение	Место размещения (установки) и рекомендации по применению
Ж 01-01		Направляющая стрелка	Использовать только вместе с другими знаками пожарной безопасности для указания направления движения к месту нахождения (размещения) средства противопожарной зашиты
Ж 01-02		Направляющая стрелка под углом 45°	Использовать только вместе с другими знаками пожарной безопасности для указания направления движения к месту нахождения (размещения) средства противопожарной защиты
Ж 02		Пожарный кран	В местах нахождения комплекта пожарного крана с пожарным рукавом и стволом
Ж 03		Пожарная лестница	В местах нахождения пожарной лестницы
Ж 04		Огнетушитель	В местах размещения огнетушителя
Ж 05		Телефон для использования при пожаре (в том числе телефон прямой связи с пожарной охраной)	В местах размещения телефона, по которому можно вызвать пожарную охрану
Ж 06		Место размещения нескольких средств противопожарной защиты	В местах одновременного нахождения (размещения) нескольких средств противопожарной защиты
Ж 07		Пожарный водоисточник	В местах нахождения пожарного водоема или пирса для пожарных машин
Ж 08		Пожарный сухотрубный стояк	В местах нахождения пожарного сухотрубного стояка
Ж 09		Пожарный гидрант	У мест нахождения подземных пожарных гидрантов. На знаке должны быть цифры, обозначающие расстояние от знака до гидранта в метрах
Ж 10		Кнопка включения установок (систем) пожарной автоматики	В местах ручного пуска установок пожарной сигнализации, пожаротушения и (или) систем противодымной защиты. В местах (пунктах) подачи сигнала пожарной тревоги
Ж 11		Звуковой оповещатель пожарной тревоги	В местах нахождения звукового оповещателя или совместно со знаком F10 «Кнопка включения установок (систем) пожарной автоматики»

А.1 К знакам пожарной безопасности относят также:

- эвакуационные знаки — (приложение Б);

- запрещающие знаки — Г 01 «Запрещается курить», Г 02 «Запрещается пользоваться открытым огнем», Г 04 «Запрещается тушить водой», Г 12 «Запрещается загромождать проходы и (или) складировать» (приложение В);

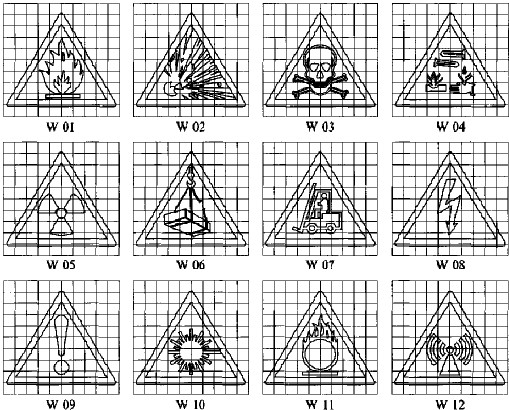

- предупреждающие знаки — Е 01 «Пожароопасно. Легковоспламеняющиеся вещества», Е 02 «Взрывоопасно», Е 11 «Пожароопасно. Окислитель» (приложение Г);

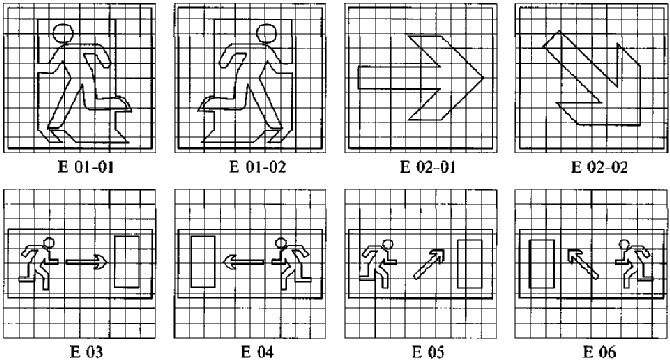

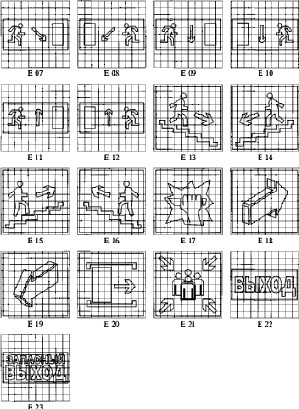

ПРИЛОЖЕНИЕ Б

(обязательное)

Эвакуационные знаки

1 - Эвакуационные знаки

Код знака	Цветографическое изображение	Смысловое значение	Место размещения (установки) и рекомендации по применению
И 01-01		Выход здесь (левосторонний)	Над дверями (или па дверях) эвакуационных выходов, открывающихся с левой стороны. На стенах помещений вместе с направляющей стрелкой для указания направления движения к эвакуационному выходу
И 01-02		Выход здесь (правосторонний)	Над дверями (или на дверях) эвакуационных выходов, открывающихся с правой стороны. На стенах помещений вместе с направляющей стрелкой для указания направления движения к эвакуационному выходу
И 02-01		Направляющая стрелка	Использовать только вместе с другими эвакуационными знаками для указания направления движения
И 02-02		Направляющая стрелка под углом 45°	Использовать только вместе с другими эвакуационными знаками для указания направления движения
И 03		Направление к эвакуационному выходу направо	На стенах помещений для указания направления движения к эвакуационному выходу
И 04		Направление к эвакуационному выходу налево	На стенах помещений для указания направления движения к эвакуационному выходу
И 05		Направление к эвакуационному выходу направо вверх	На стенах помещений для указания направления движения к эвакуационному выходу по наклонной плоскости
И 06		Направление к эвакуационному выходу налево вверх	На стенах помещений для указания направления движения к эвакуационному выходу по наклонной плоскости
И 07		Направление к эвакуационному выходу направо вниз	На стенах помещений для указания направления движения к эвакуационному выходу по наклонной плоскости
И 08		Направление к эвакуационному выходу налево вниз	На стенах помещений для указания направления движения к эвакуационному выходу по наклонной плоскости
И 09		Указатель двери эвакуационного выхода (правосторонний)	Над дверями эвакуационных выходов
И 10		Указатель двери эвакуационного выхода (левосторонний)	Над дверями эвакуационных выходов
И 11		Направление к эвакуационному выходу прямо	Над проходами, проемами, в помещениях большой площади. Размешается на верхнем уровне или подвешивается к потолку
И 12		Направление к эвакуационному выходу прямо	Над проходами, проемами, в помещениях большой площади. Размещается на верхнем уровне или подвешивается к потолку
И 13		Направление к эвакуационному выходу по лестнице вниз	На лестничных площадках и стенах, прилегающих к лестничному маршу
И 14		Направление к эвакуационному выходу по лестнице вниз	На лестничных площадках и стенах, прилегающих к лестничному маршу
И 15		Направление к эвакуационному выходу по лестнице вверх	На лестничных площадках и стенах, прилегающих к лестничному маршу
И 16		Направление к эвакуационному выходу по лестнице вверх	На лестничных площадках и стенах, прилегающих к лестничному маршу
И 17		Для доступа вскрыть здесь	На дверях, стенах помещений и в других местах, где для доступа в помещение или выхода необходимо вскрыть определенную конструкцию, например разбить стеклянную панель и т. п.
И 18		Открывать движением от себя	На дверях помещений для указания направления открывания дверей
И 19		Открывать движением на себя	На дверях помещений для указания направления открывания дверей
И 20		Для открывания сдвинуть	На дверях помещений для обозначения действий по открыванию сдвижных дверей
И 21		Пункт (место) сбора	На дверях, стенах помещений и в других местах для обозначения заранее предусмотренных пунктов (мест) сбора людей в случае возникновения пожара, аварии или другой чрезвычайной ситуации
И 22		Указатель выхода	Над дверями эвакуационного выхода или в составе комбинированных знаков безопасности для указания направления движения к эвакуационному выходу
И 23		Указатель запасного выхода	Над дверями запасного выхода

1) Эвакуационные знаки следует устанавливать в положениях, соответствующих направлению движения к эвакуационному выходу.

2) Изображение графического символа фигуры человека в дверном проеме на эвакуационных знаках И 01-01 и И 01-02 смыслового значения «Выход здесь» должно совпадать с направлением движения к эвакуационному выходу.

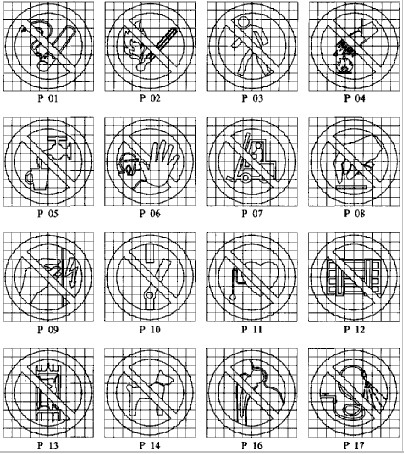

ПРИЛОЖЕНИЕ В

(обязательное)

Запрещающие знаки, относящиеся к пожарной безопасности

Код знака	Цветографическое изображение	Смысловое значение	Место размещения (установки) и рекомендации по применению
Г 01		Запрещается курить	Использовать, когда курение может стать причиной пожара. На дверях и стенах помещений, участках, где имеются горючие и легковоспламеняющиеся вещества, или в помещениях, где курить запрещается
Г 02		Запрещается пользоваться открытым огнем и курить	Использовать, когда открытый огонь и курение могут стать причиной пожара. На входных дверях, стенах помещений, участках, рабочих местах, емкостях, производственной таре
Г 04		Запрещается тушить водой	В местах расположения электрооборудования, складах и других местах, где нельзя применять воду при тушении горения или пожара
Г 12		Запрещается загромождать проходы и (или) складировать	На пути эвакуации, у выходов, в местах размещения средств противопожарной защиты, аптечек первой медицинской помощи и других местах
