Министерство общего и профессионального образования Ростовской области

Государственное бюджетное профессиональное образовательное учреждение Ростовской области «Тарасовский многопрофильный техникум»

Комплексная (срезовая) работа

по МДК: МДК.02.01 Оборудование, техника и технология электросварки; МДК.02.02 Технология газовой сварки; МДК.02.04 Технология электродуговой сварки и резки металлов.

профессия: Сварщик (электросварочные и газосварочные работы)

в группе: №  курс

преподаватель:

п. Тарасовский

2017г.

Объекты контроля

для проведения комплексной (срезовой) работы

по МДК: МДК.02.01 Оборудование, техника и технология электросварки; МДК.02.02 Технология газовой сварки; МДК.02.04 Технология электродуговой сварки и резки металлов.

профессия: Сварщик (электросварочные и газосварочные работы)

в группе: №  курс

Разработал преподаватель:


№

п\п

Контролируемые предметы и темы

Уровни

усвоения

МДК.02.01 Оборудование, техника и технология электросварки.

1

Оборудование для электросварочных работ.

2

2

Технология электросварочных работ.

2

МДК.02.02 Технология газовой сварки.

3

Оборудование для газовой сварки.

2

4

Технологические приёмы газовой сварки и резки.

2

МДК.02.04 Технология электродуговой сварки и резки металлов.

5

Электродуговая и плазменная сварка металла.

2

6

Электродуговая резка металла. Высокопроизводительные методы ручной электродуговой сварки.

2

Преподаватель: ____________ /

Контрольные вопросы

НЕ нашли? Не то? Что вы ищете?

для проведения комплексной (срезовой) работы

по МДК: МДК.02.01 Оборудование, техника и технология электросварки; МДК.02.02 Технология газовой сварки; МДК.02.04 Технология электродуговой сварки и резки металлов.

профессия: Сварщик (электросварочные и газосварочные работы)

в группе: №  курс

Разработал преподаватель:

Вариант №  1

№

задания

Содержание задания

МДК.02.01 Оборудование, техника и технология электросварки.

1

Вставить пропущенные слова.

Сварочная дуга — это мощный устойчивый _____1_____ разряд в газовой среде между _______2______, или между _______3______.

2

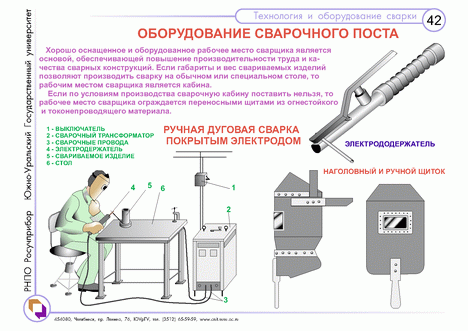

Определить оборудование сварочного поста.



3

Закончить предложение.

Традиционно источником питания постоянного тока является ___1___ и__2___ .

МДК.02.02 Технология газовой сварки.

4

Вставьте пропущенные слова.
Вентиль для кислородных баллонов изготавливают из _____1____, так как _____2____ сильно коррозирует в среде сжатого кислорода.

5

Какие газы будут содержать баллоны согласно их цветовой маркировке.

Голубой __________

Чёрный  __________

Белый  __________

Красный __________

6

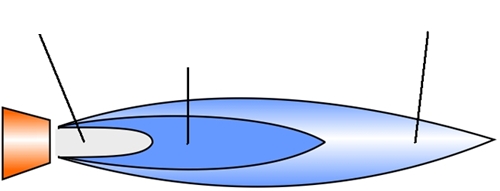

Расшифруйте зоны пламени сварочной горелки.

МДК.02.04 Технология электродуговой сварки и резки металлов.

7

К общим геометрическим параметрам, характеризующим сварные швы, относят:

1 _________  3___________

2 _________  4___________

8

Вставить недостающие слова.

Толщиной углового шва называют _______1_____ от его поверхности до точки наибольшего ______2____ основного металла

9

Выберите один правильный ответ. Кислородная резка основана на свойстве металлов и их сплавов, сгорать в струе:

1.технически чистого кислорода; 2. пропана; 3. керосина;

Преподаватели: ____________ / /

Контрольные вопросы

для проведения комплексной (срезовой) работы

по МДК: МДК.02.01 Оборудование, техника и технология электросварки; МДК.02.02 Технология газовой сварки; МДК.02.04 Технология электродуговой сварки и резки металлов.

профессия: Сварщик (электросварочные и газосварочные работы)

в группе: №  курс

Разработал преподаватель:

Вариант №  2

№

задания

Содержание задания

МДК.02.01 Оборудование, техника и технология электросварки.

1

Вставить пропущенные слова.

Сварочная дуга — это мощный устойчивый электри­ческий ___1____ в газовой среде между двумя ___2_____, или между _____3_____ и изделием.

2

Согласно схемы строения дуги определить цифровое обозначение.



3

Расшифруйте буквенное обозначение трансформатора: ОС

МДК.02.02 Технология газовой сварки.

4

Вставьте пропущенные слова.

____1_____ для кислородных баллонов изготавливают из латуни, так как сталь сильно _____2_____ в среде сжатого кислорода.

5

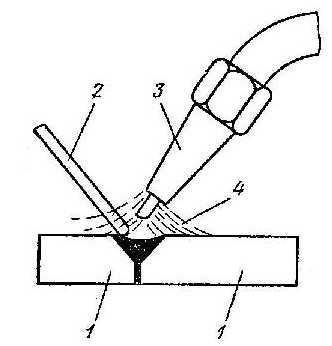

Согласно схеме газовой сварки расшифруйте цифровое обозначение.

6

Соотнесите цветовую маркировку рукавов согласно их предназначению.

1. Красный  А. для подачи кислорода

2. Голубой  Б. для подачи жидкого горючего газа

3. Жёлтый  В. для подачи ацетилена

МДК.02.04 Технология электродуговой сварки и резки металлов.

7

Угловые швы характеризуют следующие размерные параметры:

1._________, 2.__________, 3.___________.

8

Вставить недостающие слова.

Корень шва – это часть шва, максимально удалённая от _____1_____, которая по существу является его _____2______.

9

Выберите один правильный ответ. Температура плавления металла должна быть:

ниже температуры воспламенения его в кислороде; выше температуры кипения его в кислороде; выше температуры воспламенения его в кислороде.

Преподаватель: ____________ / /

Контрольные вопросы

для проведения комплексной (срезовой) работы

по МДК: МДК.02.01 Оборудование, техника и технология электросварки; МДК.02.02 Технология газовой сварки; МДК.02.04 Технология электродуговой сварки и резки металлов.

профессия: Сварщик (электросварочные и газосварочные работы)

в группе: №  курс

Разработал преподаватель:

Вариант №  3

№

задания

Содержание задания

МДК.02.01 Оборудование, техника и технология электросварки.

1

Вставить пропущенные слова.

Сварочная ___1___ — это ____2____ устойчивый электри­ческий разряд в ____3____ среде между двумя электрода­ми, или между электродами и изделием.

2

Поставьте операции по порядку (цифры 1-6)
1. зажигание дуги; 2. перемещение электрода; 3. удержание дуги;
4. подготовка кромок; 5. отбитие шлака; 6. сборка изделия.

3

Расшифруйте буквенное обозначение трансформатора: ТМ

МДК.02.02 Технология газовой сварки.

4

Вставить пропущенные слова.

Газовая сварка — сварка ___1___, при которой нагрев кромок соединяемых частей деталей производится пламенем ___2__, сжигаемых на выходе из ___3___ для газовой сварки.

5

Согласно схеме рабочего места газосварщика расшифровать числовое обозначение.

6

Соотнесите цветовую маркировку редукторов согласно их предназначению.

1. Голубой  А. для ацетилена

2. Чёрный  Б. для кислорода

3. Белый  В. для пропана

4. Красный  Г. для углекислоты

МДК.02.04 Технология электродуговой сварки и резки металлов.

7

Сварные швы по внешнему виду подразделяются на:

1.__________, 2.___________, 3.__________.

8

Классифицируйте сварные швы в зависимости от условий работы сварного изделия и охарактеризуйте их:

1.______________, 2._____________.

9

Выберите один правильный ответ. Температура плавления оксидов должна быть:

ниже температуры плавления самого металла; выше температуры плавления самого металла; оксиды расплавляются при любых условиях.

Преподаватель: ____________ / /

Контрольные вопросы

для проведения комплексной (срезовой) работы

по МДК: МДК.02.01 Оборудование, техника и технология электросварки; МДК.02.02 Технология газовой сварки; МДК.02.04 Технология электродуговой сварки и резки металлов.

профессия: Сварщик (электросварочные и газосварочные работы)

в группе: №  курс

Разработал преподаватель:

Вариант №  4

№

задания

Содержание задания

МДК.02.01 Оборудование, техника и технология электросварки.

1

Вставить пропущенные слова.

___1___  дуга — это мощный ____2____ электри­ческий ____3___ в газовой среде между двумя электрода­ми, или между электродами и изделием.

2

Расшифруйте марку электродов.

3

Какое соединение обозначают буквой

Т - _____________.

Н - _____________.

МДК.02.02 Технология газовой сварки.

4

Вставить пропущенные слова.

Газовая сварка — сварка плавлением, при которой ___1___ кромок соединяемых частей деталей производится ____2___ газов, сжигаемых на выходе из горелки для ___3___

5

Согласно схемы сварочного поста газосварщика расшифруйте цифровое обозначение.

6

Соотнесите операции и инструмент.

1.Молоток  А. Удаление наплывов

2.Кернер  Б. Удаление шлака

3.Шаблон  В. Правка металла

4.Кресмейсель  Г. Измерение

5.Шлакоотделитель  Д. Разметка

МДК.02.04 Технология электродуговой сварки и резки металлов.

7

По назначению сварные швы бывают:

1.____________, 2.____________, 3._____________.

8

Классифицируйте сварные швы по ширине и охарактеризуйте их:

1._______________, 2._______________.

9

Выберите один правильный ответ. При резке алюминия образуются оксиды с температурой плавления около:

1. 1500°С; 2. 2000 °С; 3. 2050 °С;

Преподаватель: ____________ / /

Лист эталонов

для проведения комплексной (срезовой) работы по МДК: МДК.02.01 Оборудование, техника и технология электросварки; МДК.02.02 Технология газовой сварки; МДК.02.04 Технология электродуговой сварки и резки металлов.

профессия: Сварщик (электросварочные и газосварочные работы)

в группе: №  курс

Разработал преподаватель:

Вариант №  1

№

Задания

Эталоны ответов

Количество

существенных

операций

1

Р = 3

9

Р = 6

3

Р = 2

4

Р = 2

5

Р = 4

6

Р = 3

7

Р = 4

8

Р = 2

9

Р = 1

Количество существенных операций

Преподаватель: ____________ / /

Лист эталонов

для проведения комплексной (срезовой) работы по МДК: МДК.02.01 Оборудование, техника и технология электросварки; МДК.02.02 Технология газовой сварки; МДК.02.04 Технология электродуговой сварки и резки металлов.

профессия: Сварщик (электросварочные и газосварочные работы)

в группе: №  курс

Разработал преподаватель:

Вариант №  2

№

Задания

Эталоны ответов

Количество

существенных

операций

1

Р = 3

2

Р = 6

3

Р = 2

4

Р = 2

5

Р = 4

6

Р = 3

7

Р = 3

8

Р = 2

9

Р = 1

Количество существенных операций

Преподаватель: ____________ / /

Лист эталонов

для проведения комплексной (срезовой) работы по МДК: МДК.02.01 Оборудование, техника и технология электросварки; МДК.02.02 Технология газовой сварки; МДК.02.04 Технология электродуговой сварки и резки металлов.

профессия: Сварщик (электросварочные и газосварочные работы)

в группе: №  курс

Разработал преподаватель:

Вариант №  3

№

Задания

Эталоны ответов

Количество

существенных

операций

1

Р = 3

2

Р = 6

3

Р = 2

4

Р = 3

5

Р = 7

6

Р = 4

7

Р = 3

8

Р = 2

9

Р = 1

Количество существенных операций

Преподаватели: ____________ / /

Лист эталонов

для проведения комплексной (срезовой) работы по МДК: МДК.02.01 Оборудование, техника и технология электросварки; МДК.02.02 Технология газовой сварки; МДК.02.04 Технология электродуговой сварки и резки металлов.

профессия: Сварщик (электросварочные и газосварочные работы)

в группе: №  курс

Разработал преподаватель:

Вариант №  4

№

Задания

Эталоны ответов

Количество

существенных

операций

1

Р = 3

2

Р = 6

3

Р = 2

4

Р = 3

5

Р = 6

6

Р = 5

7

Р = 3

8

Р = 2

9

Р = 1

Количество существенных операций

Преподаватель: ____________ / /
