Руководство по эксплуатации Культиваторная фреза

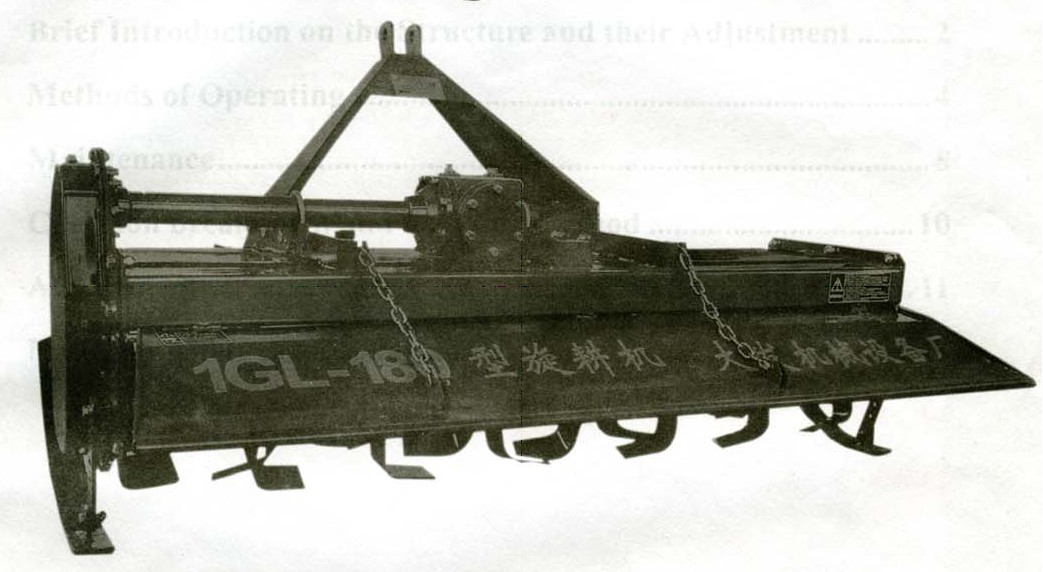

КУЛЬТИВАТОРНАЯ ФРЕЗА

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

СОДЕРЖАНИЕ

Основные технические характеристики  4

Устройство и сборка  5

Эксплуатация  6

Техническое обслуживание  8

Устранение неисправностей  10

Меры безопасности  11

  Перед началом эксплуатации, пожалуйста, прочитайте инструкции.

СЕРТИФИКАТ СООТВЕТСТВИЯ

Изделие: Тип: Производитель: Адрес:

Культиваторная фреза 1GN-125; 1GN-135; 1GN-150; 1GQN-180; 1GQN-200; 1GQN-230; 1GQN-250 RUDONG DAFA MACHINE EQUIPMENT WORKS КНР, 226408, провинция Jiangsu, г. Нантонг, East Xinjian road, 16

Изделие прошло проверку соответствия (СЕ) согласно Директиве по механическому оборудованию 98/37/ЕС

Стандарты соответствия:

Стандарт(ы): Протоколы испытаний: Дата:

EN ISO 12100-1: 2003; EN ISO 12100-2: 2003; EN 708: 1996; EN ISO 14121-1: 2007 DF-CE2008-02; DF-CE2008-03; DF-CE2008-04;DF-CE2008-05 23.09.2008

Согласно протоколам испытаний изделие соответствует стандартам и отвечает требованиям конкретных Директив СЕ. Изделие имеет право носить марку СЕ.

Сертификат № 000

Дата: 02.12.2008

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Данная серия культиваторных фрез приводится в движение посредством механизма отбора мощности трактора. Изделие является прекрасным оборудованием для обработки почвы. Сочетается с колесными тракторами мощностью 18,4 – 44,1 кВт (25 – 60 л. с.). Фреза используется для рыхления сухой и глинистой почвы на рисовых полях, участках с ровным покрытием, заросших сорняками и т. д., и обладает высокой эффективностью.

модель	1G-125	1G-130	1G-150	1G-175
Мощность (кВт)	18,4 – 22,1	22,1 – 29,4	36,8 – 44,1
Ширина обработки (мм)	1245	1300	1495	1742
Глубина обработки (мм)	Сухая почва: 120 – 140  Влажная почва: 120 - 160
Тип ножей	Установленные на диске  радиус: 230 мм
Кол-во ножей	20 (30)	20 (30)	24 (36)	28 (42)
Скорость вращения вала (об./мин.) (скорость ВОМ – 540)	205	205	205	205
Производительность (га/ч)	Первичная обработка: 0,20 – 0,29 Предпосевная: 0,29 – 0,38	Первичная обработка: 0,20 – 0,30 Предпосевная: 0,30 – 0,40	Первичная обработка: 0,25 – 0,35 Предпосевная: 0,35 – 0,45	Первичная обработка: 0,29 – 0,41 Предпосевная: 0,41 – 0,53
Расход топлива (кг/га)	Первичная: 10-12  предпосевная: 6-10
Вид сцепки	Стандартное трехточечное соединение
Габариты (мм)	1450х800х700	1500х800х700	1700х800х700	1950х800х700
Масса (кг)	285	300	350	420
Кол-во масла (кг)	редуктор ≈2,5
Область применения	Обработка сухих рисовых полей, поверхностная обработка солончаковой почвы, садовых участков, мелиорация и т. д.

УСТРОЙСТВО И СБОРКА

В состав культиваторной фрезы входит кардан, консоль, редуктор, коробка цепной передачи, кожух и выравнивающее полотно.

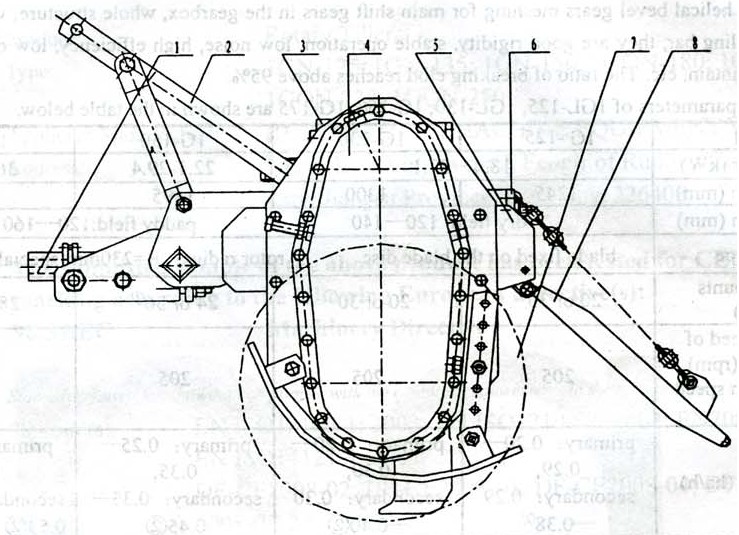

1 – кардан; 2 – консоль; 3 – редуктор; 4 – коробка цепной передачи; 5 – пластина; 6 – кожух; 7 – вал с ножами; 8 – выравнивающее полотно.

Рис. 1 фреза культиваторная (1GL-125,130, 1G-150,175) (вид сбоку).

КАРДАН

Кардан состоит из накладок и крестовины. Во избежание смещения по бокам крестовины расположены кольца. Смазка вводится через заливное отверстие. Обе части вала свободно перемещаются.

КОНСОЛЬ

Верхняя точка консоли соединяется с кронштейном трактора, а нижняя точка, с помощью штифта, крепится к рычагам трактора.

РЕДУКТОР

Состоит из шестерней, передней и задней крышки, 2-х валов и косозубой конической зубчатой пары, передающей усилие на цепную передачу. Сверху корпуса находится отверстие для заливания масла. Снизу – пробка дли слива масла. Зубчатая пара соединена с валом. Шестерни зафиксированы на валу с помощью эластичной втулки, шайбы и гайки.

Во время эксплуатации зазор подшипников и зубчатого зацепления меняется по причине износа. Правильный зазор обеспечивает условия для нормальной работы. Если зазор слишком мал, шестерни быстро изнашиваются. При большом зазоре шестерни бьются друг о друга и издают громкий шум.

Зазор зубчатой передачи необходимо отрегулировать после того, как будет отрегулирован зазор в подшипнике первого вала. Зазор регулируется с помощью прокладок.

Чтобы устранить осевое смещение на втором валу, необходимо отвернуть шайбу и болт, и отрегулировать вал.

КОРОБКА ЦЕПНОЙ ПЕРЕДАЧИ

Состоит из корпуса, 2-х колес, цепи, механизма натяжения цепи, вала и пластины. Регулировка цепи производится с помощью регулировочного винта.

ПЛАСТИНА

Состоит из пластины, накладки вала культиватора, подшипника и гнезда подшипника.

КОЖУХ

Служит для защиты от выброса земли. Рекомендуемый зазор между кромкой ножа и кожухом – 30-45 мм.

ВАЛ КУЛЬТИВАТОРА

Состоит из вала, дисков и ножей.

ВЫРАВНИВАЮЩЕЕ ПОЛОТНО

Служит для дополнительного разбивания комков земли и выравнивания поверхности. Крепится к кожуху. Высоту полотна можно регулировать (ниже на сухой почве, выше на влажной почве). При очистке вала от грязи и травы, креплении ножей или транспортировке, поднимите полотно.

ЭКСПЛУАТАЦИЯ

Установите консоль на корпусе с помощью пружинных шайб и болтов.

Крепление ножей

На валу культиватора крепятся ножи с загибом вправо и с загибом влево. При креплении ножей обращайте внимание на маркировку на дисках.

Соединение с трактором

Подсоедините тяги трактора к кронштейну культиватора с помощью штифтов. Сначала подсоедините левую тягу, затем – правую. Подсоедините верхнюю тягу и закрепите штифтом. Установите кардан, вставьте штифты и зафиксируйте их шплинтами.

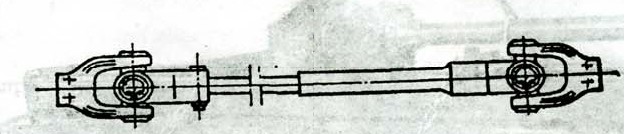

Соблюдайте порядок установки кардана.

Рис. 3 правильно

Рис. 4 неправильно

Подготовка к работе

Настройка горизонтального уровня

Проверьте расстояние между ножами и поверхностью земли. Если расстояние различается, выровняйте культиватор при помощи тяги трактора, обеспечив равномерность.

Настройка продольного уровня

Опустите культиватор на необходимую высоту. Убедитесь, что кардан и ВОМ совпадают. При необходимости выровняйте с помощью тяги трактора.

При движении по пересеченной местности или проезжей части убедитесь, что культиватор отключен.

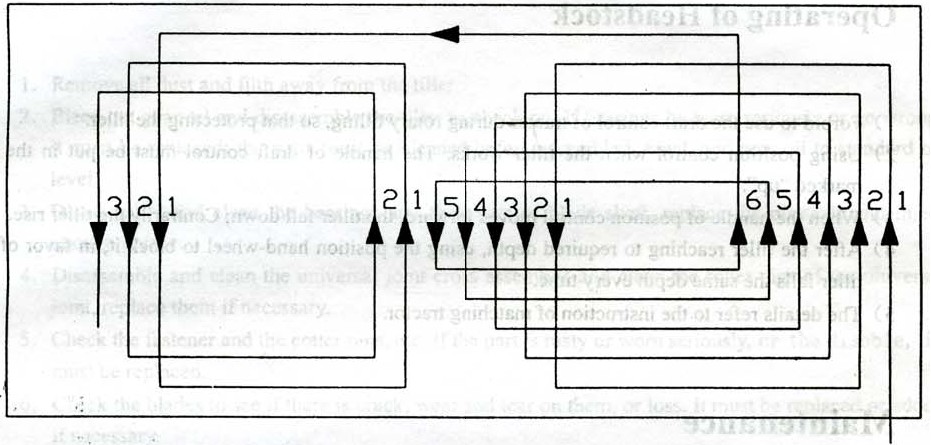

Чтобы повысить эффективность и сократить время, используйте схему культивации.

НАЧАЛО РАБОТЫ

Проверьте уровень масла в редукторе и цепной передаче. Смажьте крестовину и подшипники вала культиватора. Проверьте затяжку болтов и гаек. При наличии повреждений ножей, замените их.

Запустите двигатель трактора. Кромки ножей должны находиться на расстоянии 150-200 мм от земли. Дайте двигателю поработать в течение 2-3-х минут. Откройте дроссель. Ручкой управления опустите культиватора, обеспечивая необходимую глубину.

Скорость движения при вспахивании: 2 – 5 км/ч, при бороновании: 5 -7 км/ч. При работе на сухой почве переходите на пониженную передачу, на влажной почве повышайте передачу.

Запрещено использовать регулятор тяги трактора во время обработки почвы. Иначе можно повредить культиватор. Используйте регулятор положения культиватора. Регулятор тяги должен находиться в положении «up». Перемещая ручку регулятора положения культиватора вперед, вы опускаете его; если назад, то поднимаете. После того, как культиватор опустился в необходимое положение, зафиксируйте его с помощью маховика.

ОБСЛУЖИВАНИЕ

Чтобы обеспечить надежную эксплуатацию, высокую эффективность и подлить срок службы культиватора, необходимо выполнять его обслуживание.

Ежедневное обслуживание (после 10 часов эксплуатации)

Проверьте затяжку болтов, гаек, при необходимости замените. Проверьте уровень масла в редукторе и цепной передаче. Проверьте крестовину, штифт и масленку гнезда подшипника. Смажьте их. Проверьте ножи и их крепление. При необходимости, замените поврежденные ножи. Проверьте натяжение цепи. Отрегулируйте, если возникла необходимость.

Сезонное обслуживание (в конце сезона)

Замените масло. Проверьте крестовину кардана. При сильном износе замените ее. Проверьте подшипники вала культиватора. При необходимости замените сальники и смажьте подшипники. Проверьте все подшипники. Проверьте косозубую коническую передачу. При необходимости отрегулируйте.

Ежегодное обслуживание

Очистите  культиватор от пыли и грязи. Слейте масло и разберите культиватор. Замените поврежденные/изношенные подшипники. Очистите все детали. Залейте масло. Разберите кардан. Очистите соединительные шпильки крестовины. Замените при необходимости. Проверьте крепежные детали и шплинты. Проверьте ножи. Подправьте кожух и выравнивающее полотно. Храните культиватор в помещении. Ножи не должны касаться земли. Смажьте ножи. Устраните дефекты покраски, чтобы избежать коррозии.

Точки смазки

Точки смазки	Назначение
Пробка проверки масла	Проверка уровня масла в редукторе и коробке цепной передачи (необходимо заливать масло, пока оно не начнет выливаться через отверстие)
Вентиляционная пробка	Вентиляция цепной передачи
Колпачковая масленка крестовины	смазка крестовины
Колпачковая масленка уплотнителя подшипника вала культиватора	Смазка подшипников и сальников вала культиватора

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

неисправность	причина	способ устранения
Большой наклон карданного вала	Нарушение горизонтального уровня	Отрегулируйте горизонтальный уровень
Короткая цепь трактора	Отрегулируйте длину цепи
Повреждение кардана	Неправильное подсоединение	Соберите заново
Недостаточная смазка	Добавьте смазки
Угол кардана слишком большой/ защемление	Ограничьте уровень подъема
Резкое опускание культиватора	Опускайте культиватор плавно
Шум в редукторе	Большой зазор между шестернями	Отрегулируйте зазор
Поврежден подшипник	Замените подшипник
Сломан зуб шестерни	Замените шестерню
Шум в коробке цепной передачи (тип 1GL)	В коробке находится посторонний предмет	Удалите посторонний предмет
Цепь слабо натянута	Отрегулируйте натяжение цепи
Сильный износ цепи и колеса	замените цепь и колесо
Поврежден подшипник	Замените подшипник
Шум в коробке цепной передачи (тип 1G)	В коробке находится посторонний предмет	Удалите посторонний предмет
Поврежден подшипник	Замените подшипник
Поврежден подшипник на среднем валу	Замените подшипник
Перебои во вращении вала культиватора	Поврежден подшипник или шестерня	Замените подшипник или шестерню
Маленький зазор между шестернями	Отрегулируйте зазор
Деформация пластины	Поправьте пластину
Вал культиватора поврежден или деформирован	Почините или замените вал
Скопление травы/грязи на валу	Очистите вал
Паз для ножа поврежден	Нож столкнулся с камнем	Удалите камень с поля
Неправильная установка ножей	Установите в правильном порядке
Резкое опускание культиватора	Опускайте культиватор плавно
Нож поврежден или сломан	Нож столкнулся с камнем	Замените нож и удалите камень с поля
При повороте появляется борозда	Поднимите культиватор
Резкое опускание культиватора	Опускайте культиватор плавно

ПРИЛОЖЕНИЕ

Сборка кардана  1

Введение  1

Схема быстрого износа  1

МЕРЫ БЕЗОПАСНОСТИ

Оператор обязан ознакомиться и уяснить условия эксплуатации и меры безопасности. Перед началом работы необходимо произвести осмотр всего культиватора и убедиться, что он находится в хорошем состоянии. Угол наклона карданного соединения должен составлять ±10˚, и не должен превышать 30˚ при выполнении поворота. При транспортировке на дальние расстояния кардан необходимо отсоединять. Не включайте сцепление, пока ножи не коснутся земли. Опускайте культиватор плавно. Выключайте культиватор при выполнении поворота и при движении задним ходом. Во время эксплуатации культиватора в кабине может находиться только водитель. Если во время работы вы услышали посторонний шум, остановите трактор и установите причину. Перед осмотром трансмиссии, ножей, зубчатой передачи отключайте механизм отбора мощности. Если необходимо заменить какую-либо деталь, обязательно выключайте двигатель.
