ТЕХНИКО-КОММЕРЧЕСКОЕ ПРЕДЛОЖЕНИЕ
на поставку электростанций 1000кВА
Исходные данные, полученные от Заказчика

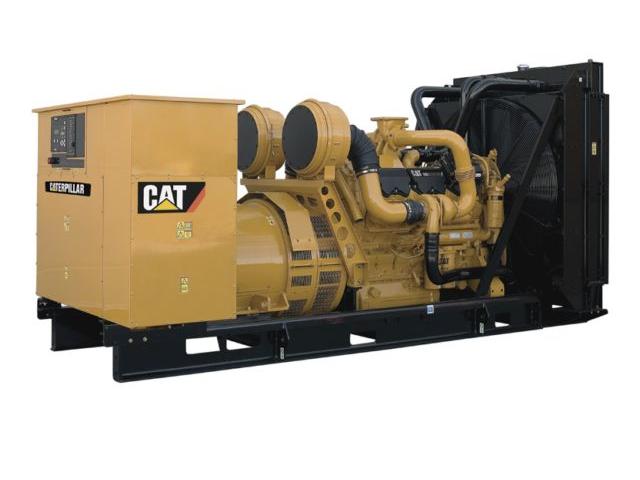

Требуемая Заказчику электростанция: С-32 (1000кВА) на двигателе CATERPILLAR с АВР в контейнере СЕВЕР-6М
Предмет предложенияДизель-генераторная установка C-32 электрической мощностью 1000 кВА.
Установка предназначена для использования в качестве основного и резервного источника электроэнергии без ограничения по нормам годового ресурса. Время непрерывной работы ограничено проведением регламентных работ.
Установка способна работать при переменных нагрузках и может выдерживать 10% перегрузку в течение 1 часа каждые 12 часов работы.
Не рекомендуется длительная работа установки на нагрузку меньше 30% от номинальной мощности, а также при перекосе фаз больше 25%.
Технические характеристики ДГУ
Производитель | Caterpillar (США) |
Модель | С-32 |
Максимальная мощность | 1000 кВА / 800 кВт |
Номинальная мощность | 909 кВА / 727 кВт |
Базовая мощность | 727 кВА / 582 кВт |
Максимальная сила тока, А | 1440 |
Номинальный ток в основном режиме, А | 1312 |
Напряжение, В | 230/400 |
Двигатель | |
Производитель двигателя | Caterpillar (США) |
Модель двигателя | C-32 ATAAC |
Кол-во и расположение цилиндров | 12, V-образное |
Максимальная мощность двигателя, кВт | 904 |
Частота вращения, об/мин | 1500 |
Тип охлаждения | жидкостное |
Объём двигателя, л | 32.1 |
Объём масляной системы, л | 68 |
Удельный расход топлива, л/кВт*ч | 0.298 |
Расход топлива при 100% нагрузке, л/час | 216.9 |
Расход топлива при 75% нагрузке, л/час | 162.7 |
Расход топлива при 50% нагрузке, л/час | 108.5 |
Альтернатор | |
Производитель альтернатора | Caterpillar |
Модель альтернатора | SR4B |
Тип альтернатора | Синхронный |
Стабильность выходного напряжения, % | 1 |
Стабильность выходной частоты, % | 1 |
Класс защиты | IP 23 |
Характеристики эффективности основных узлов | |
КПД двигателя, % | 37.3 |
КПД альтернатора, % | 88.5 |
КПД силовой установки, % | 33 |
Габариты и вес (открытое исполнение) | |
Габариты, мм | 4767x2024x2254 |
Ёмкость бака, л | 900 |
Макс. автономия (при нагрузке 100%), ч | 4.1 |
Макс. автономия (при нагрузке 75%), ч | 5.5 |
Макс. автономия (при нагрузке 50%), ч | 8.3 |
Масса, кг | 8046 |
Габариты и вес ДГУ в контейнере | |
Размер, мм | 6000x2450x2700 |
Масса, кг | 11000 |
АВР (автомат ввода резерва) | 1 |
Базовая комплектация: стальная сварная рама с виброопорами; стандартный радиатор системы охлаждения; генератор (бесщёточный); панель управления; выходной автомат защиты (автоматический выключатель); воздушный фильтр для работы в нормальных условиях; система защиты по низкому давлению масла; система защиты по низкому уровню охлаждающей жидкости; масляный дренажный насос; стандартный глушитель; устройство подрегулировки ТНВД; устройство останова двигателя на базе соленоида; заводская окраска электростанции; заправка маслом и смесью антифриза; предпродажная подготовка (тест на нагрузочном стенде перед отгрузкой); официальная гарантия до 3 лет.
Как защищена дизельная электростанция?
Наш шкаф управления дизельного генератора обеспечивает защиту электростанции по следующим параметрам:
Аварийная сигнализации
- Неисправность оборудования Низкий уровень топлива Перегруз Обратная последовательность чередования фаз Аккумулятор под напряжением Напряжение
Предварительное оповещение
- Низкий уровень масла Высокая температура двигателя Низкая температура двигателя Недостаточная скорость/слишком высокая скорость Неравномерность частотной характеристики Слишком слабое/сильное напряжение
Выключение
- Неисправность пуска Аварийная остановка Низкий уровень масла Высокая температура двигателя Низкий уровень охлаждающей жидкости Недостаточная скорость/слишком высокая скорость Неравномерность частотной характеристики Слишком слабое/сильное напряжение Чередование фаз Замыкание на землю Перегруз
Гарантии изготовителя:
Гарантийный срок – 2 года с момента отгрузки или 2000 моточасов в зависимости от того, что наступит раньше.
ТЕРМОИЗОЛИРОВАННЫЙ ЦЕЛЬНОМЕТАЛЛИЧЕСКИЙ

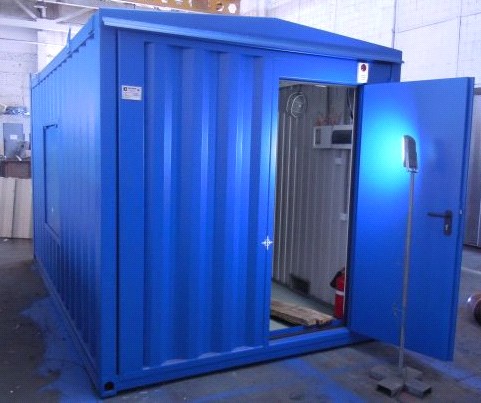

(антивандальный) БЛОК КОНТЕЙНЕР тип «СЕВЕР» с инсталляцией предлагаемых ДГУ.

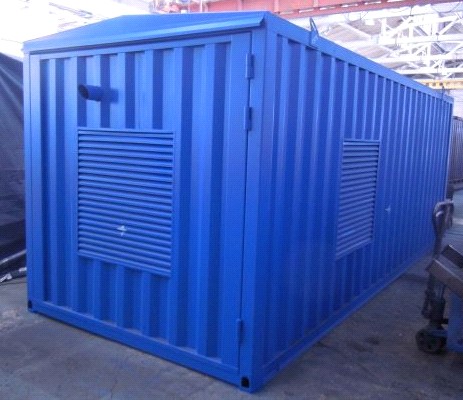

Блок-контейнер тип «Север» (контейнерная электростанция) — вариант исполнения и внедрения Дизель-генераторной установки наиболее полно соответствующий всем условиям эксплуатации на территории Российской Федерации. Контейнерная дизель-электростанция (ДЭС) представляет собой специальный терма изолированный контейнер, внутри которого интегрирована дизель-генераторная установка (ДГУ) (либо нескольких, параллельно функционирующих ДГУ) и установлены в блоке-контейнере все основные и периферийные системы, обеспечивающие стабильное функционирование ДГУ:
Блок-контейнер Север имеет климатическое исполнение УХЛ, по категории 1 по ГОСТ 15150-69.
Конструктивно блок-контейнер типа «Север» (контейнерной электростанции) представляет собой цельнометаллический утепленный (теплоизолированный) контейнер с системами: автономной вентиляции, обогрева, пожарно-охранной сигнализации (ПОС), автоматизированного пожаротушения, освещения, с щитом собственных нужд (ЩОС).
Комплектация БКС(6000*2450*2700)мм по 2-ой ст. авт-и.
№ п/п | Наименование | Кол-во (шт.) |
1 | Блок контейнер тип «Север» цельнометаллический габаритами ДхШхВ (6000х2450х2700)мм, каркас уголок, профиль, цельнометаллический, крыша, стены, (сталь профилированная - 1,5 мм), днище (стальной лист - 1,5 мм), внутренние стены - оцинкованный с полимерным покрытием профлист С8, пол - рифленый стальной лист - 4 мм, торцевая стенка съемная, (под заказ распашная) на болтовых соединениях, боковая утепленная с замком сейф-дверь, для обслуживания ДГУ, утеплитель со всех сторон – на основе базальтовой ваты -100 мм. Для монтажа контейнер оборудован подъемными фитингами (петлями) для верхней и нижней строповкой. Все металлоконструкции грунтуются и окрашиваются (цвет по RAL, логотип под заказ). | 1 |
2 | ДГУ с системой отвода отработанных газов и монтажом глушителя | 1 |
3 | Щит собственных с нужд, с прокладкой кабелей с медными жилами в оцинкованных кабель-каналах | 1 |
4 | Рабочее/аварийное освещение, 220/24В, на светильниках типа НПП | комп |
5 | Пожарно-охранная сигнализация (ПОС) на базе прибора ВЭРС с датчиками, с модулем порошкового пожаротушения типа БУРАН-2М | комп. |
6 | Система обогрева на эл. конвекторе типа ЭВУБ-1,5 | 1 |
7 | Система охлаждения и вентиляции на базе клапанов с ‘ktrnhjприводом, с внешними металлическими защитными решетками. | комп. |
8 | Ручной огнетушитель типа ОУ-3. | 1 |
9 | Документация на БКС (паспорт, сертификат, э/схемы, акты, руководство) | комп. |
Стоимость:
Наименование | ЦенаUSD(доллар) |
Дизельная электростанция CATERPILLAR С-32 (1000кВА)с АВР в контейнере СЕВЕР (цельметалличский) | Базовая комплектация: стальная сварная рама с виброопорами; стандартный радиатор системы охлаждения; генератор (бесщёточный); панель управления; выходной автомат защиты (автоматический выключатель); воздушный фильтр для работы в нормальных условиях; система защиты по низкому давлению масла; система защиты по низкому уровню охлаждающей жидкости; масляный дренажный насос; стандартный глушитель; устройство подрегулировки ТНВД; устройство останова двигателя на базе соленоида; заводская окраска электростанции; заправка маслом и смесью антифриза; предпродажная подготовка (тест на нагрузочном стенде перед отгрузкой); официальная гарантия до 3 лет. Контейнер «СЕВЕР» в полной комлектации |
*Цена включает в себя уплату таможенных пошлин и сборов, банковских и складских расходов.
** Оплата валютной стоимости предложения по курсу ЦБ РФ на день проводки банком платежного поручения.
Срок поставки: 4-8 недель.
Поставка со склада в г. Екатеринбург
Данное оборудование сертифицировано. Контейнер «СЕВЕР» также сертифицирован.
Модуль поставляется полностью готовым к эксплуатации. Перед отгрузкой оборудование проходит испытания на нагрузочном стенде.
