ПАСПОРТ НА ИЗДЕЛИЕ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Печь – барбекю |
г. Новосибирск, 2016 г.
1.ВВЕДЕНИЕ
Настоящий паспорт, совмещенный с руководством по эксплуатации, содержит сведения, необходимые для изучения назначения изделия, его конструкции, правил сборки, установки и требований безопасности при эксплуатации.
Внимание! Прежде чем приступить к сборке и эксплуатации изделия необходимо внимательно ознакомиться с правилами сборки изделия и требованиями безопасной эксплуатации, изложенными в настоящем документе.
Предприятие изготовитель не несет ответственности за несоблюдение правил эксплуатации и ненадлежащее использование изделия.
Необходимо сохранить паспорт на всё время эксплуатации изделия.
В связи с постоянным совершенствованием конструкции возможны небольшие расхождения между изготовленным изделием и его описанием в настоящем паспорте, не ухудшающие характеристик изделия.
2. ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ
Наименование изделия Печь - барбекю
Исполнение:
Вариант 1□
Вариант 2□
Вариант 3□
Заводской № _____________________
Дата выпуска _____________________
3. НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Печь-барбекю предназначена для приготовления пищи на открытом огне.
Небольшие габариты позволяют занимать печи-барбекю небольшую площадь, но при этом обеспечивает вас полноценным местом для приготовления пищи.
Эстетичный оригинальный внешний вид изделия внесет изысканный акцент при оформлении зоны отдыха на вашей даче, садовом участке или коттедже и т. д.
Отличительной особенностью данной печи является то, что в этой модели возможно использование как шампуров, так и решетки – гриль, устанавливаемой в специальные пазы на разных по высоте уровнях.
Это позволяет одновременно готовить несколько блюд. Мясо готовится на шампурах на небольшой высоте от углей, а овощи на решетке в верхней части топки.
Большая теплоемкость изделия позволяет равномерно распределять жар по всему объему топки и сохраняет тепло на длительное время, что делает возможным приготовление пищи при минимальном объеме углей и поддерживает температуру уже приготовленных продуктов.
Для большего удобства при готовке блюд барбекю можно дополнить садовыми столом и мойкой.
Данная печь проста в сооружении и эксплуатации.
4.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

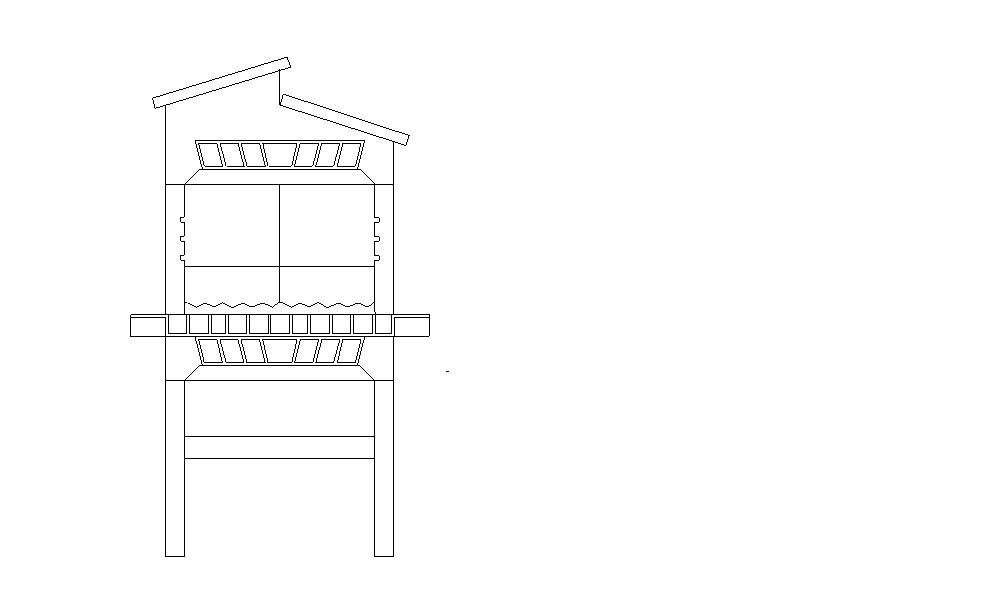

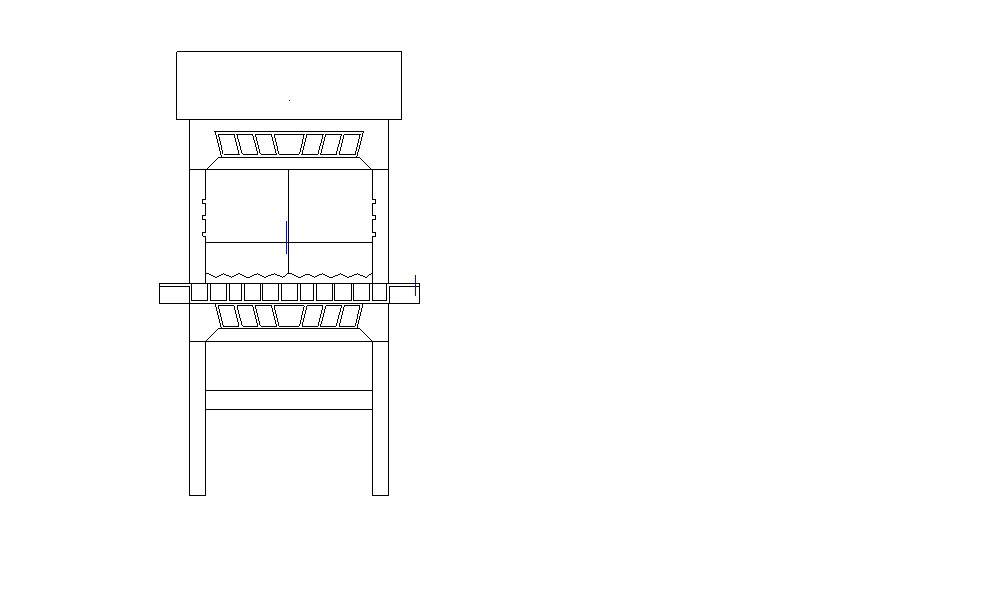

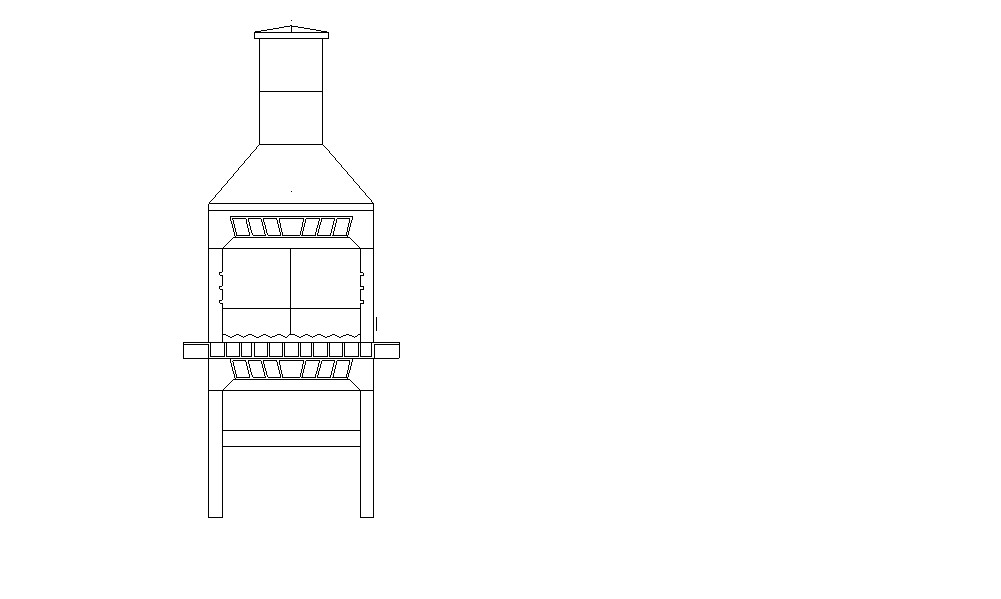

Печь-барбекю выпускается в трех исполнениях:
Исполнение | Габаритные размеры, мм | Размеры топочной зоны, мм | Масса изделия в сборе, кг | Эскиз изделия |
Вариант 1 | 1020х650х2295 | 650х360х408 | 534 |
|
Вариант 2 | 1020х650х1665 | 650х360х408 | 488 |
|
Вариант 3 | 1020х650х1675 | 650х360х408 | 465 |
|
Климатическое исполнение и категории размещения изделий соответствует группе УХЛ 1 по ГОСТ 15150.
В качестве топлива используются древесный уголь или дрова.
Все элементы изделий, подверженные воздействию высоких температур, выполнены из жаростойкого шамотного бетона с применением специальных добавок, позволяющих изделию выдерживать температуру до 1000 С °.
Топка печи выложена плитками – колосниками, которые при необходимости можно легко заменить.
Изделия выполнены из экологически чистых материалов и не выделяют вредных и опасных для жизни веществ при их эксплуатации.
5. СБОРОЧНЫЕ ЕДИНИЦЫ И КОМПЛЕКТУЮЩИЕ

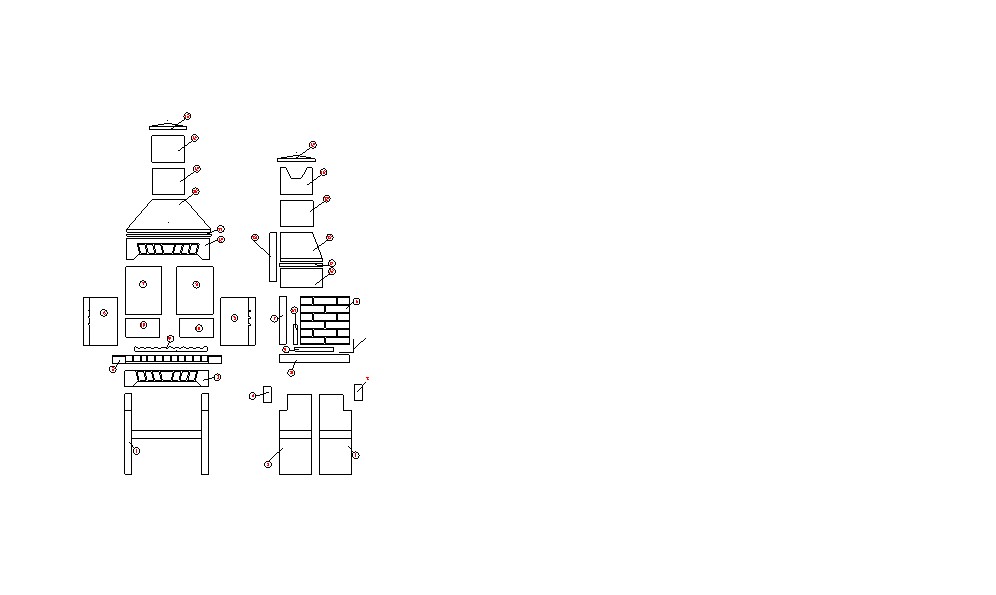

5.1 Исполнение – вариант 1
1. Нога №2 - 2шт;
2. Столешница - 1шт;
3. Передний блок (нижний) -1шт;
4. Задний блок (нижний)- 1шт;
5. Боковая стенка правая - 1шт;
6. Боковая стенка левая - 1шт;
7. Задний блок (шип) – 1шт;
8. Задний блок (паз) – 1шт;
9. Под - 2шт;
10. Огнезащита - 2шт;
11. Труба-зонт - 1шт;
12. Металлический лист ограждения топки -1шт;

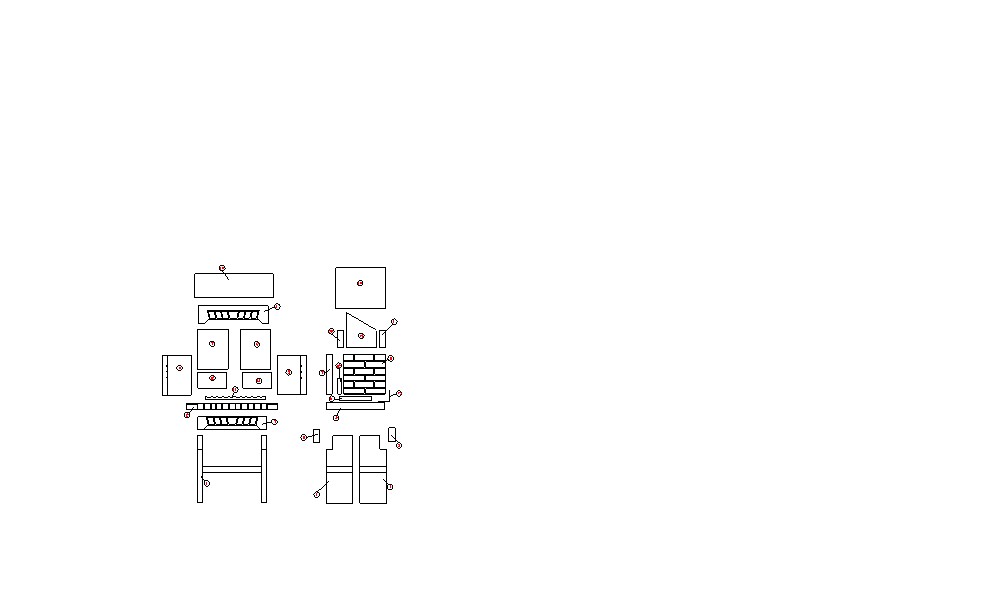

5.2 Исполнение – вариант 2
1. Нога №2 - 2шт;
2. Столешница - 1шт;
3. Передний блок (нижний) -1шт;
4. Передний блок (верхний)- 1шт;
5. Боковая стенка правая - 1шт;
6. Боковая стенка левая - 1шт;
7. Задний блок (шип) - 1шт;
8. Задний блок (паз) - 1шт;
9. Задний блок (нижний) - 1шт;
10. Задний (верхний) - 1шт;
11. Под - 2шт;
12. Огнезащита - 2шт;
15. Крыша - 2шт;
16. Металлический лист ограждения топки -1шт;

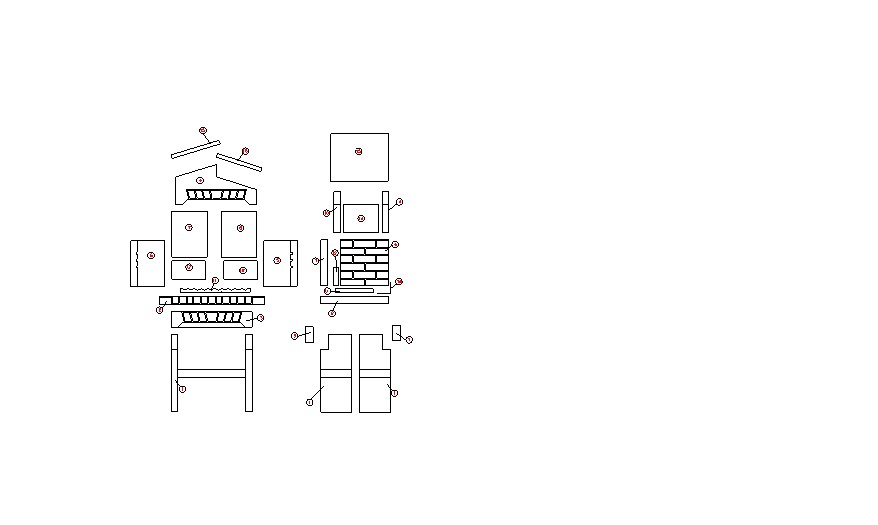

5.3 Исполнение – вариант 3
1. Нога №2 - 2шт;
2. Столешница - 1шт;
3. Передний блок (нижний) -1шт;
4. Передний блок (верхний)- 1шт;
5. Боковая стенка правая - 1шт;
6. Боковая стенка левая - 1шт;
7. Задний блок (шип) – 1шт;
8. Задний блок (паз) – 1шт;
9. Задний блок (нижний) – 1шт;
10. Задний блок (верхний) – 1шт;
11. Под - 2шт;
12. Огнезащита - 2шт;
13. Боковой блок верхний (правый) – 1шт;
14. Боковой блок верхний (левый) – 1шт;
15. Крыша - 2шт;
16.Металлический лист ограждения топки – 1шт;
6. СБОРКА И УСТАНОВКА ИЗДЕЛИЯ
6.1. Сборка изделия
Данная печь проста в сооружении и эксплуатации. Сборочные элементы печи легко соединяются между собой жаростойким герметиком.
Внимание! Для сборки печи приобретайте герметик с температурой применения не менее 1000 С °.
В случае необходимости печь можно разобрать и смонтировать в другом месте.
Перед сборкой изделия необходимо подготовить под него твердое основание (бетонная плита, асфальт и т. д.).
6.1.1 Исполнение – вариант 1
Последовательность сборки печи:
- Установить ноги печи поз.1– 2шт;
- Установить передний блок нижний поз.3 -1шт и задний блок нижний поз.4 -1шт;
- Установить столешницу поз.2 - 1шт;
- Установить боковые стенки правую поз.5 и левую поз.6 по 1шт;
- Между правой и левой боковыми стенками установить два задних средних блока поз.7 и 8 (соединение – «шип – паз»);
- Вовнутрь печи установить блоки огнезащиты поз.10 – 2шт, уложить на столешницу блоки пода поз.9 – 2шт и установить металлический лист заграждения поз.13 -1шт;
- Смонтировать трубу – зонт – поз.12 - 1шт;
- Установить металлическую стяжку на трубе –зонте поз.11 -1шт;
6.1.2 Исполнение – вариант 2
Последовательность сборки печи:
- Установить ноги печи – 2шт;
- Установить передний блок нижний -1шт и задний блок нижний -1шт;
- Установить столешницу - 1шт;
- Установить боковые стенки правую и левую по 1шт;
- Между правой и левой боковыми стенками установить два задних средних блока (соединение – «шип – паз»);
- Вовнутрь печи установить блоки огнезащиты – 2шт, уложить на столешницу блоки пода – 2шт и установить металлический лист заграждения;
- Смонтировать передний и задний верхние блоки печи, между ними установить боковые верхние блоки - правый и левый;
- Установить крышу печи – 2шт
6.1.3 Исполнение – вариант 3
Последовательность сборки печи:
- Установить ноги печи поз.1 – 2шт;
- Установить передний блок нижний поз.3 -1шт и задний блок нижний поз.9 -1шт;
- Установить столешницу поз.2 - 1шт;
- Установить боковые стенки правую поз.5 и левую поз.6 по 1шт;
- Между правой и левой боковыми стенками установить два задних средних блока поз. 7 и 8(соединение – «шит – паз»);
- Вовнутрь печи установить блоки огнезащиты поз.12 – 2шт, уложить на столешницу блоки пода поз.11– 2шт и установить металлический лист заграждения поз.15 -1шт;
- Смонтировать передний поз.4 и задний поз.10 верхние блоки печи, между ними установить боковые верхние блоки поз.13 - 2шт;
- Установить крышу печи поз.14 – 1шт;
6.2 Установка изделия
6.2.1 Изделие устанавливается на горизонтальное основание, имеющее твердое покрытие (бетонная плита, асфальт, тротуарная плитка).
Не допускается устанавливать изделие на деревянные доски, песок, грунт и т. п.
6.2.2 Установка изделия должна производиться на безопасном расстоянии от конструкций и элементов, проводящих тепло или поддерживающих горение, а также электрических кабелей, щитов и приборов.
6.2.3 Допускается установка печи-барбекю Исполнение – вариант1 под навесом, в беседке, на веранде при условии соблюдения правил пожарной безопасности, в том числе:
- расстояние от наружной стены изделия до поверхности стены или перегородки, незащищенной от возгорания, не менее 500 мм, защищенной от возгорания - не менее 380 мм ;
- поверхность пола должна быть защищена от возгорания или выполнена из несгораемых материалов на расстоянии не менее 500 мм перед печью и на 300 мм по сторонам от печи;
- необходимо выполнить разделку трубы в месте прохода ее через потолочное перекрытие из теплоизоляционного негорючего материала, на 70 мм превышающую толщину перекрытия;
- расстояние от наружной поверхности дымовой трубы до стропил, обрешеток и других деталей кровли из горючих материалов следует предусматривать в свету не менее 130 мм,
- расстояние от верхнего края трубы до ближайшего потенциально возгораемого кровельного материала должна быть не менее 800 мм
7.ЭКСПЛУАТАЦИЯ ПЕЧИ
7.1 Собранное изделие можно начинать эксплуатировать через 24 часа после завершения сборки и установки (герметик должен полностью просохнуть).
7.2 Первый обжиг печи производится в течении 2-3 часов для удаления влаги из бетона и технологической смазки. При первом розжиге интенсивность огня должна быть небольшой, с использованием малого количества дров (во избежание появления трещин на поверхности изделия);
7.3 Рекомендуется использовать дрова размером не более 10см толщиной и 30см длиной, полученные из дров угли разровняйте ровным слоем на огнеупорной плите;
7.4 Не допускается разведения интенсивного огня во избежание образования макротрещин на стенках очага печи, столешнице, дымоходе;
7.5 Для быстрого приготовления блюд рекомендуем использовать древесный уголь.
7.6 При эксплуатации изделия на открытом воздухе:
- после дождя, либо после попадания снега в топку печь необходимо просушить до начала приготовления пищи, не допуская большого огня, поддерживая средний огонь в течение не менее 30 минут;
- укрытие изделия от атмосферных осадков продлевает срок его службы;
- в зимний период необходимо защитить топку от попадания в нее снега. При розжиге первые 30 минут поддерживать небольшой огонь, чтобы убедиться, что печь полностью высохла.
-возможное появление трещин в элементах и по соединительным швам является нормальной усадкой элементов конструкции и не оказывает влияния на работу и срок службы изделия.
ЗАПРЕЩАЕТСЯ:
- использовать для розжига какие-либо легко воспламеняющиеся жидкости (бензин, керосин, дизельное топливо и т. д);
- сжигать в топке траву, листья и садовый мусор;
- заливать огонь водой. Необходимо дать углям полностью прогореть и только после этого удалить остатки угля из топки;
- использовать изделие в целях, не указанных в настоящем паспорте.
8. ПРАВИЛА УХОДА ЗА ПЕЧЬЮ
При необходимости изделие после охлаждения можно промыть небольшим количеством воды с добавлением моющего средства.
9. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
При использовании печи необходимо соблюдать правила техники безопасности и пожарной безопасности:
9.1 Во избежание ожогов не дотрагивайтесь до раскалённых деталей печи голыми руками.
9.2 Во избежание пожара во время эксплуатации печи:
- не разжигайте печь легковоспламеняющимися веществами;
- установите предтопочный металлический лист на полу перед печью;
- не оставляли горючие материалы на предтопочном листе и вблизи печи.
10. УСЛОВИЯ ТРАНСПОРТИРОВАНИЯ И ХРАНЕНИЯ
Комплектующие части изделия перевозятся на место сборки и установки в упаковке изготовителя всеми видами транспорта при условии предохранения от повреждений и загрязнения.
Транспортирование осуществляется в соответствии с правилами перевозки грузов, действующими на каждом виде транспорта.
Хранение комплектующих частей изделия до сборки осуществляется в условиях, исключающих механическое повреждение, воздействие атмосферных осадков, непосредственное соприкосновение с землей.
11. ЭКОЛОГИЧЕСКАЯ БЕЗОПАСНОСТЬ
Изделие не представляет опасности для жизни, здоровья человека и не может причинить вред его имуществу или окружающей среде по истечении какого-либо определенного периода времени, при условии соблюдения требований настоящей эксплуатационной документации
12. УТИЛИЗАЦИЯ ИЗДЕЛИЯ
Изделие необходимо утилизировать в соответствии с действующим законодательством.
13. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный срок эксплуатации изделия – 12 месяцев со дня продажи.
Изготовитель гарантирует, соответствие качества изделия требованиям технической документации при соблюдении потребителем условий, изложенных в настоящем документе. Указанные срок действителен при соблюдении потребителем требований настоящей эксплуатационной документации.
14. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ
Печь изготовлена и принята в соответствии с обязательными требованиями, действующей технической документации и признана годной для эксплуатации.
Дата выпуска _______________
Подпись лица,
ответственного за приёмку _______________________
