РЕЛЕ НАПРЯЖЕНИЯ ТРЕХФАЗНОЕ
РНПП-311(M)
ПАСПОРТ
г. Москва
1. НАЗНАЧЕНИЕ
Реле напряжения РНПП-311(M) (в дальнейшем именуется – реле) предназначено для защиты электропотребителей от аварийных режимов в трёхфазной сети. Реле выдает сигнал на отключение электропотребителей от сети при недопустимом снижении (повышении) напряжения в любой из фаз, амплитудной асимметрии фазных напряжений («перекосе фаз»), обрыве одной либо двух фаз, нарушении последовательности чередования фаз.

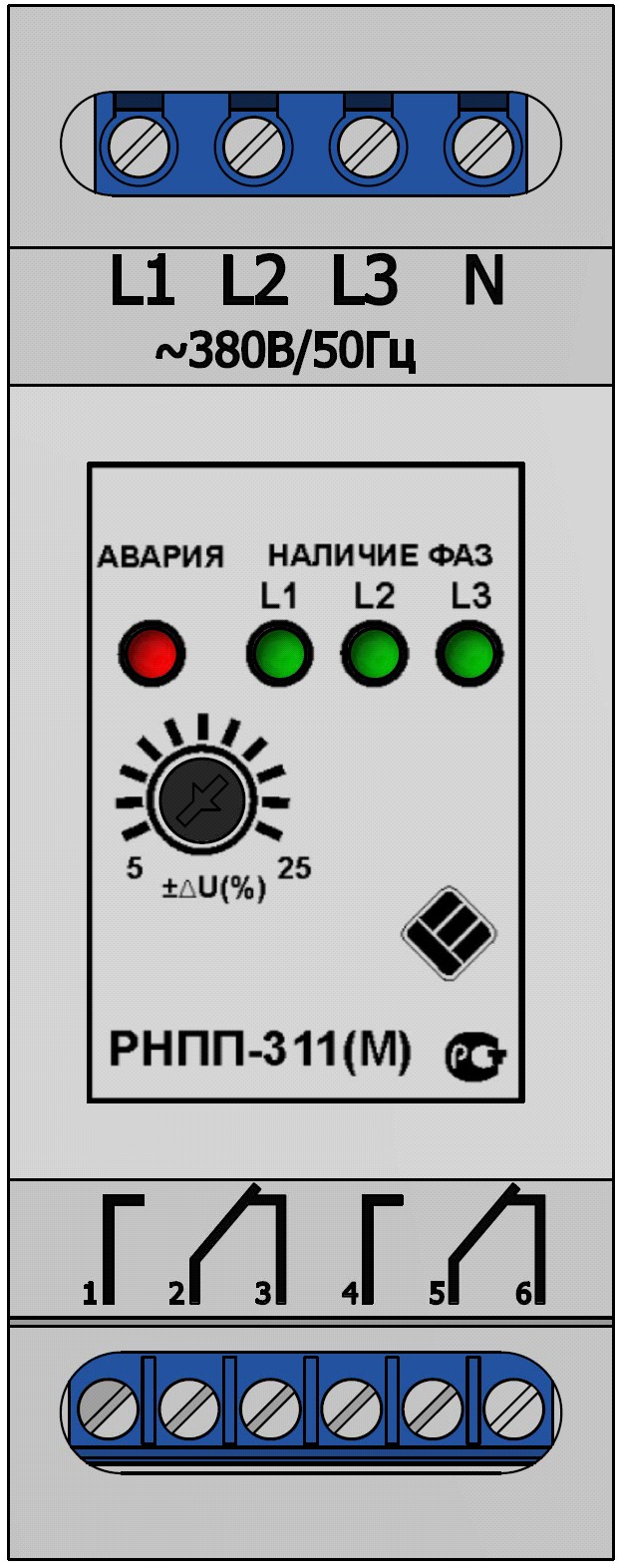

2. ОПИСАНИЕ РЕЛЕ
±U(%) – потенциометр настройки срабатывания по максимальному и минимальному напряжению
Авария - индикатор аварии
L1, L2, L3 – индикаторы зеленого цвета наличия напряжения в каждой из фаз
L1, L2, L3 – клеммы для подключения фаз питающего напряжения
N – клемма для подключения нулевого провода питающего напряжения.
1, 2, 3 и 4, 5, 6 – клеммы выходного реле
3. МАРКИРОВКА
РНПП-311(М) - XXX / XXX - XXX
Номинальное фазное напряжение, В
Номинальное линейное напряжение, В
Время задержки включения (время между подачей напряжения на реле
и включением нагрузки, а также время между исчезновением
аварийного режима и включением загрузки), сек
4. МОДИФИКАЦИИ
В зависимости от напряжения сети и времени задержки реле имеет модификации, приведенные
в таблице:
Наименование устройства | Номинальное фазное напряжение, В | Номинальное межфазное напряжение, В | Время задержки, сек |
РНПП-311(М) - 220/380-5 | 220 | 380 | 5 |
РНПП-311(М) - 230/400-5 | 230 | 400 | 5 |
РНПП-311(М) - 220/380-250 | 220 | 380 | 250 |
5. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметра | Величина |
Номинальное фазное напряжение, В | 220 (230*) |
Номинальное линейное (межфазное) напряжение, В | 380 (400*) |
Частота сети, Гц | 48-52 |
Коммутационный ресурс выходных контактов: -под нагрузкой 8А, при напряжении 250В (АС) не менее 50 тыс. раз -под нагрузкой 8А, при напряжении 400В (АС) не менее 50 тыс. раз | |
Напряжение при котором сохраняется работоспособность реле, В | 120-350 |
Кратковременное допустимое напряжение, при котором сохраняется работоспособность, В | 550 |
Диапазон рабочих темпереатур,°C | -25…+40 |
Диапазон регулирования срабатывания Umax/ Umin, % (от номинального напряжения) ** | 5÷25 |
Время задержки включения (время между подачей напряжения на реле и включеним нагрузки, а также время между исчезновением аварийного режима и включеним загрузки) | 5 (250*) |
Фиксированное время срабатывания при значении напряжении ≥ Umax, сек | 1,5 |
Фиксированное время срабатывания при повышении напряжения более 30В от уставки Umax, сек | 0,5 |
Фиксированная задержка отключения при значении наряжения ≤ Umin, сек | 12 |
Фиксированное время срабатывания при снижении напряжения более 30В от уставки Umin, сек | 0,5 |
Точность определения порога срабатывания по напряжению, В | до 3 |
Фиксированная величина уставки защиты от межфазной асимметрии напряжений, В | 50÷55 |
Фиксированное время срабатывания при возникновении недопустимой асимметрии напряжений между фазами, при обрыве одной либо двух фаз, сек | 1,5 |
Точность определения амплитудного перекоса фаз, % | 1,5 |
Гистерезис (коэф. возврата по напряжению), В | 3-4 |
Суммарный ток потребления от сети, мА | до 30 |
Темпереатура хранения,°C | -45…+70 |
Габаритные размеры, шир x выс x глуб, мм (два модуля типа S) | 35x90x63 |
Масса, не более, кг | 0,1 |
Монтаж на стандартную DIN-рейку 35мм |
*-Параметры зависят от модификации
** Umax - регулируемая уставка максимального напряжения
Umin – регулируемая уставка минимального напаряжения

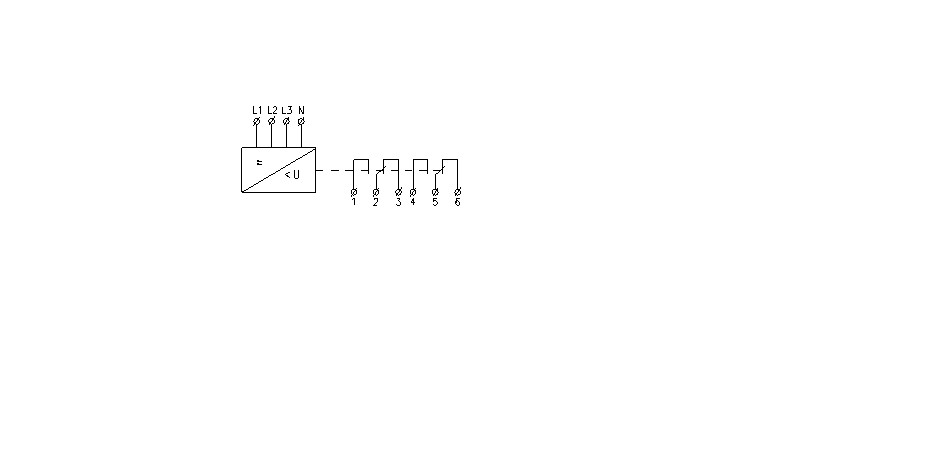

6.1 СХЕМА РЕЛЕ

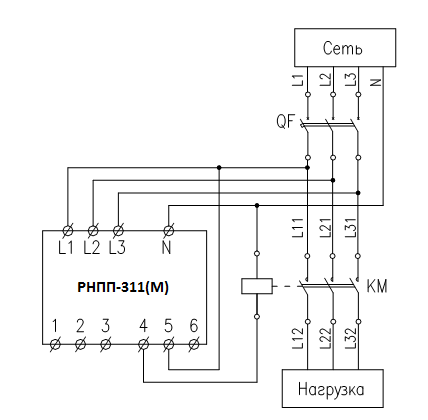

6.2. СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ

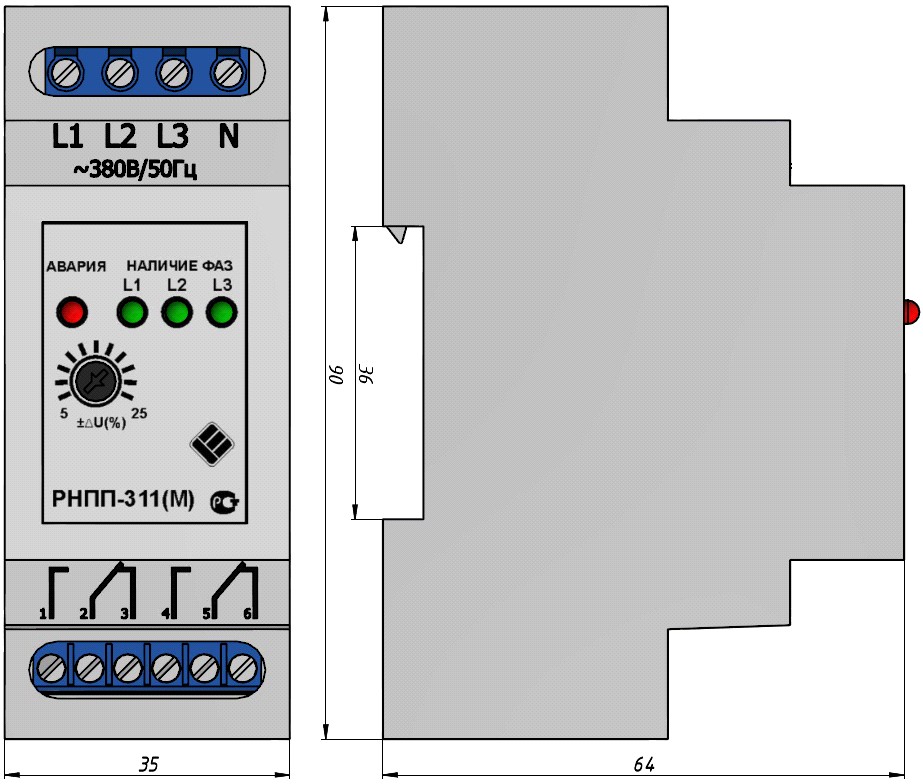

6.3 ГАБАРИТНЫЕ РАЗМЕРЫ
7. ОПИСАНИЕ РАБОТЫ
Реле через входные контакты (L1, L2, L3, N) включается в сеть параллельно нагрузке и контролирует действующее значение сетевого напряжения. Реле на выходе имеет две группы переключающих контактов (1-2-3, 4-5-6). В начальном состоянии (напряжение на реле не подано), контакты 2-3 и 5-6 замкнуты, а контакты, 1-2 и 4-5 разомкнуты. В рабочем состоянии (сетевое напряжение подано на реле, параметры сети в норме) контакты 1-2, 4-5 замыкаются, а контакты 2-3, 5-6 размыкаются. Переключение контактов происходит с выдержкой времени задержки 5 (250) секунд (в зависимости от модификации реле).
Контакты 1-2, 4-5 рекомендуется включать в разрыв питания катушки пускателя, коммутирующего нагрузку (смотри схему подключения реле).
При возникновении аварийных режимов в сети реле отключает нагрузку путем разрыва цепи питания катушки магнитного пускателя через размыкающие контакты 1-2, 4-5.
Реле обеспечивает индикацию режимов работы.
Три зеленых индикатора «L1», «L2», «L3» сигнализируют о наличие напряжения в каждой из фаз.
В случае обрыва одной (двух) фаз гаснет соответствующий индикатор (индикаторы) зеленого цвета.
При любой аварии в контролируемой сети, вызвавшей срабатывание реле, загорается индикатор красного цвета «Авария».
Характеристики выходных контактов 1-2-3,4-5-6
Макс. ток при U~250В | Макс. мощность при замкнутых контактах | Макс. мощность при коммутации | Макс. длит. доп. напр. перем/пост | Макс. ток при Uпост=30В | |
cosц = 0,4 cosц = 1,0 | 3А 8А | 2000 ВА | 1250 ВА | 440/125В | 8 А |
8. ПОГОТОВКА К РАБОТЕ
Установить реле на 35 мм монтажную DIN-рейку и закрепить с помощью зажима-защелки, который расположен на задней стенке корпуса реле. Рабочее положение – вертикальное.
Выполнить настройку уставки срабатывания по максимальному и минимальному напряжению при помощи потенциометра «U(%)». Шкала потенциометра «U(%)» проградуирована в процентах (5÷25% с дискретностью 2.5 В) от номинального напряжения в фазе 220 В (230В), в зависимости от модификации реле. Для правильного понимания работы уставки «U(%)» рассмотрим пример:
Потенциометр уставки «U(%)» установлен в положение 10%.
10% от 220 В составляет 22 В
Реле отключит нагрузку при снижении напряжения в любой из фаз ниже 220-22=198 В
Реле отключит нагрузку при повышении напряжения в любой из фаз выше 220+22=242 В
Регулируемая уставка настраивается потребителем.
ВНИМАНИЕ! Рекомендуется выставлять уставку до подачи напряжения на реле.
9. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
По способу защиты человека от поражения электрическим током реле соответствует классу защиты 0 по ГОСТ 12.2.007.0-75.
Категорически запрещается:
- эксплуатировать реле в сети, с параметрами, отличными от изложенных в технических характеристиках на реле;
- эксплуатировать реле со снятой крышкой;
- эксплуатировать реле с механическими повреждениями;
- устранять неисправности при поданном на реле электропитании.
10. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Реле напряжения трехфазное РНПП-311(M)
заводской номер № соответствует техническим требованиям и признано годным для эксплуатации.
Дата приемки _____________________________20___ г.
Представитель ОТК _________________________________
МП
Дата продажи ________________________________20___ г.
11. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
11.1 Гарантийный срок эксплуатации реле напряжения - 12 месяцев со дня его продажи.
11.2 В течение гарантийного срока Покупатель имеет право на бесплатный ремонт реле напряжения в случае его выхода из строя, при соблюдении им условий эксплуатации и наличии настоящего паспорта.
11.3 Гарантия теряет силу в случае:
отсутствия паспорта на изделие; механических повреждений реле; при несоблюдении потребителем условий эксплуатации, установленных настоящим паспортом; вмешательства в схему изделия.
