Ручки, замки, защелки и системы входа - Защелка задней двери

Ручки, замки, защелки и системы входа - Защелка задней двери

Снятие и установка

Снятие

Отсоедините провод массы от аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).

Снимите электродвигатель в сборе со стеклоподъемником. Обратитесь к процедуре: Стеклоподъемник и электродвигатель стеклоподъемника окна задней двери(501-11 Стекла, рамы и механизмы, Снятие и установка).

3. ПРЕДОСТЕРЕЖЕНИЕ: Освободите наружную ручку двери и зажимы крышек винтов с внутренней стороны двери. Снимите наружную ручку задней двери. Обратитесь к процедуре: Наружная ручка задней двери(501-14 Ручки, замки, защелки и системы входа, Снятие и установка).

Освободите трос дистанционного управления.

Освободите механизм наружной ручки двери.

Снимите защелку задней двери в сборе.

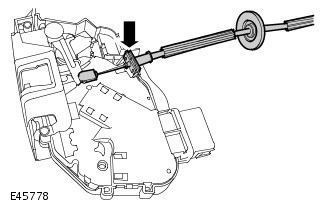

7. ПРИМЕЧАНИЕ: Не выполняйте дальнейшую разборку, если элемент снимается только для получения доступа. Снимите трос дистанционного управления защелкой замка двери.

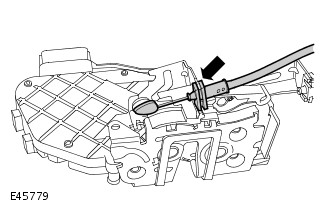

Отсоедините трос механизма наружной ручки двери от защелки двери.

Установка

Присоедините трос механизма наружной ручки двери к защелке двери.

Установите трос дистанционного управления на защелку двери.

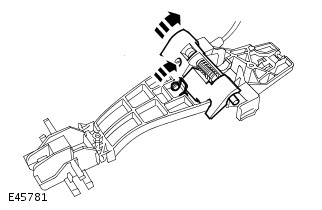

Отрегулируйте механизм наружной ручки двери. Поверните рычаг. Введите в зацепление хвостовик.

Установите защелку двери и затяните винты. Момент затяжки: 10 Nm

Установите механизм наружной ручки двери.

Расположите трос дистанционного управления на двери.

Установите наружную ручку задней двери. Обратитесь к процедуре: Наружная ручка задней двери(501-14 Ручки, замки, защелки и системы входа, Снятие и установка).

Установите электродвигатель в сборе со стеклоподъемником. Обратитесь к процедуре: Стеклоподъемник и электродвигатель стеклоподъемника окна задней двери(501-11 Стекла, рамы и механизмы, Снятие и установка).

Подсоедините провод массы к аккумулятору. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
