Центрифуга лабораторная медицинская ОС-6МЦ
Рисунок 1
НАЗНАЧЕНИЕ ЦЕНТРИФУГИ
Центрифуга лабораторная медицинская ОC-6МЦ (рисунок 1, в дальнейшем – центрифуга) периодического действия, обычная, стационарная с частотой вращения вала привода до 6000 min-1 предназначена для разделения жидких систем плотностью до 2 g/cm3 в поле центробежных сил. Центрифуга предназначена для применения в практике клинической лабораторной диагностики, на донорских пунктах и проведения исследований в медицине и других областях. Центрифуга эксплуатируется в закрытых помещениях с искусственно регулируемыми климатическими условиями (помещения отапливаемые и вентилируемые, защищенные от прямого воздействия солнечной радиации, а также атмосферных осадков, песка и пыли наружного воздуха - помещения лабораторного типа) при температуре окружающего воздуха от +10 до +35 °С и относительной влажности воздуха не более 80 % при +25 °С. Максимальное время непрерывной работы центрифуги 180 min. Время перерыва после 180 min непрерывной работы не менее 60 min. Центрифуга изготовлена в климатическом исполнении УХЛ 4.2 по ГОСТ 15150-69.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Максимальная рабочая частота вращения 6000 min-1
Диапазон регулирования частоты вращения с
дискретностью 100 min-1 (500 - 6000) min-1.
Допустимое приведенное отклонение фактической частоты
вращения от заданного значения, не более ±100 min-1.
автоматического отключения привода (0 - 99) min.
Отклонение времени отключения привода от
заданного значения, не более ±30 s.
от минимально допустимого значения до 99 min c дискретностью 1 min. Время торможения – программируемое от минимально допустимого значения до 99 min с дискретностью 1 min. Количество ячеек памяти программ работы 15 Питание центрифуги от однофазной сети переменного тока:
напряжением (220±22) V
частотой (50±0,5) Hz.
Мощность, потребляемая центрифугой, не более 1,5 kV·А. Габаритные размеры, не более:длина 775 mm;
ширина 700 mm;
высота 960 mm.
Масса центрифуги с комплектом запасных частейи принадлежностей, не более 120 kg.
Центрифуга может комплектоваться сменными роторами, типы которых указаны в таблице 1. Параметры центрифуги в зависимости от типа ротора указаны в таблице 1.Таблица 1
Тип ротора | Параметры | ||
Максимальный объем центрифугата, ml | Максимальная рабочая частота вращения, min-1 | Максимальная величина фактора разделения | |
Роторы угловые | |||
1. РУ8х90К | 720 | 6000 | 5700 |
2. РУ60х25К | 1500 | 6000 | 7300 |
Ротор-крестовина | |||
3. РК4х750К 4.РК4х750МК | 3000 3000 | 2500 3500 | 1600 3000 |
Примечания
1 Тип ротора, поставляемого с центрифугой, определяется заказом.
2 Для угловых роторов при установке не закрывающихся пробирок максимальный объем центрифугата уменьшается на 25 %.
3 Подробные технические данные, порядок монтажа и правила эксплуатации роторов приведены в паспортах на эти роторы.
Корректированный уровень звуковой мощности центрифуги
при измерительном расстоянии 1 m, не более 85 dB·A
1.1 Ротор РК4х750К ШХ6.032.049-03 (рисунок 1, в дальнейшем - ротор) "Крестовина" со свободно подвешенными четырьмя стаканами объемом 750 ml предназначен для оснащения центрифуг лабораторных медицинских PС-6Мц, ОС-6МЦ при разделении неоднородных жидких систем плотностью до 2 g/cm 3.
1.2 Ротор эксплуатируются при температуре окружающей среды
от минус 5 до +60 °С и относительной влажности среды до 98 % при температуре +35 °С.
1.3 Климатическое исполнение ротора УХЛ 4.2 по ГОСТ 15150- 69.
Ротор РК4х750К

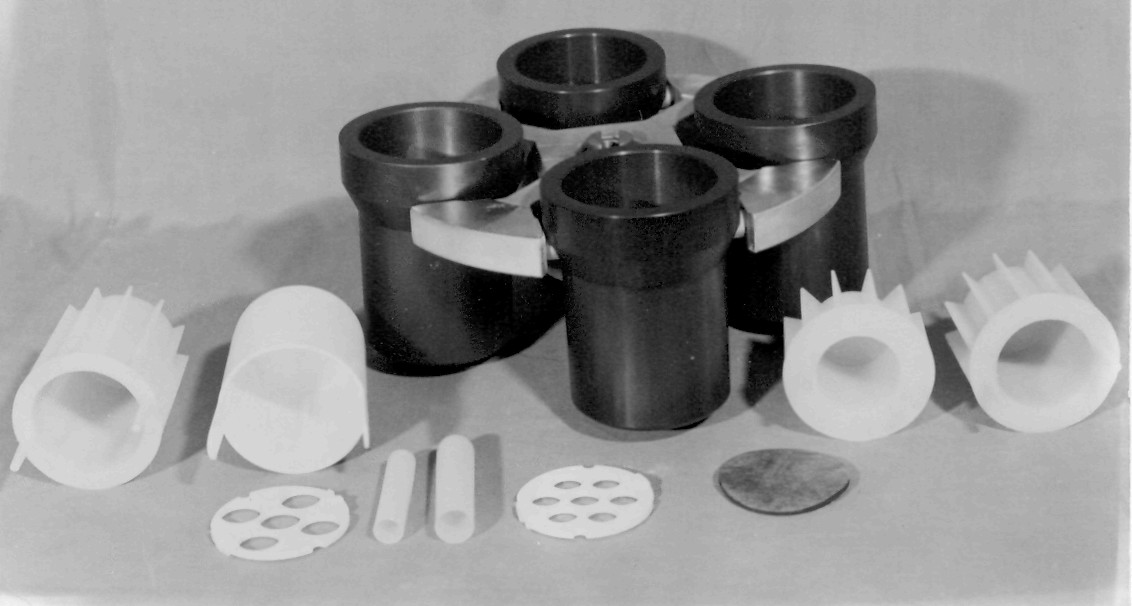

1-ротор; 2-стакан; 3-пробирки пластмассовые объемом 25 ml и 10 ml;
4-вкладыш под пробирки; 5-держатели под пробирки; 6-амортизатор;
7-вкладыши под стеклянные бутылки объемом 250 ml; 100 ml и 50 ml;
8- винт; 9-съемник.
Рисунок 1
2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1 Максимальная рабочая частота вращения ротора min-1 2500.
2.2 Максимальная величина фактора разделения 1600.
2.3 Максимальный объем загружаемой в ротор жидкой
системы, ml 3000.
2.4 Габаритные размеры ротора, mm, не более:
- высота 144;
- диаметр 445.
2.5 Масса ротора, kg, не более 6.
2.6 Назначенный ресурс ротора, h 4000.
2.8 На роторе РК4х750 можно работать с емкостями, типы и характеристики которых указаны в таблице 1.
Таблица 1
Тип емкости | Объем емкости, ml | Количество емкостей, одно - временно устанавливаемых в ротор, шт. | |
Наименование | Обозначение | ||
1 Стакан 2 Бутылки стеклянные для крови: 11-500-НС-2 11-250-НС-2 11-100-НС-2 11-50-НС-2 3 Пробирки стеклянные: П-1-10 ХС П1 16-150 ХС 4 Пробирки пластмассовые | ШХ8.210.240 ГОСТ 10782-85ГОСТ 1770-74ГОСТ 25336-82 ШХ8.210.234-01 ШХ8.210.234 | 750 500 250 100 50 10 - 25 10 | 4 4 4 4 4 28 20 20 28 |
1 НАЗНАЧЕНИЕ
1.1 Ротор угловой РУ60х25К (в дальнейшем - ротор) с 60 гнездами под
пробирки объемом 25 ml предназначен для оснащения центрифуг лабораторных медицинских РС-6МЦ, ОС-6МЦ, Цн-12, ЦР-12 при разделении неоднородных жидких систем плотностью до 2 g/cm3 .
Общий вид ротора и принадлежности к нему представлены на рисунке 1.
1.2 Ротор эксплуатируется при температуре окружающего воздуха от
минус 5 до плюс 60 °С и относительной влажности воздуха до 98 % при температуре +25 °C.
1.3 Климатическое исполнение ротора УХЛ 4.2 ГОСТ 15150.
2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1 Максимальная рабочая частота вращения ротора, min-1 6000.
2.2 Максимальная величина фактора разделения (максимальное относительное центробежное ускорение) 7300.
2.3 Количество пробирок, одновременно устанавливаемых
в ротор, шт. 60.
2.4 Максимальный объем каждой пробирки, ml 25.
Примечание - При установке незакрывающихся пробирок максимальный объём заливаемой центрифугируемой жидкости уменьшается на 25 %.
2.5 Габаритные размеры ротора, mm, не более:
- высота 185;
- диаметр 370;
2.6 Масса ротора, kg, не более 14.
2.7 На роторе можно работать с пробирками из полимерных материалов ШХ8.210.234-01 и со стеклянными пробирками типов: П1-16-I50XC,
П2-16-150XC ГОСТ 25336-82 и П-1-10ХС ГОСТ 1770-74.
2.8 Максимальная плотность жидких систем, загружаемых в пробирки, g/cm3, не более:
- для пробирок из полимерных материалов 2;
- для стеклянных пробирок 1,5.
2.9 Назначенный ресурс, h 4000.
2.10 Номограмма зависимости фактора разделения от частоты вращения ротора в соответствии с рисунком 2.
2.11 В роторе применён цветной металл - алюминиевый сплав 12,880 kg.
ОБЩИЙ ВИД РОТОРА РУ60х25К
3 4 5 2

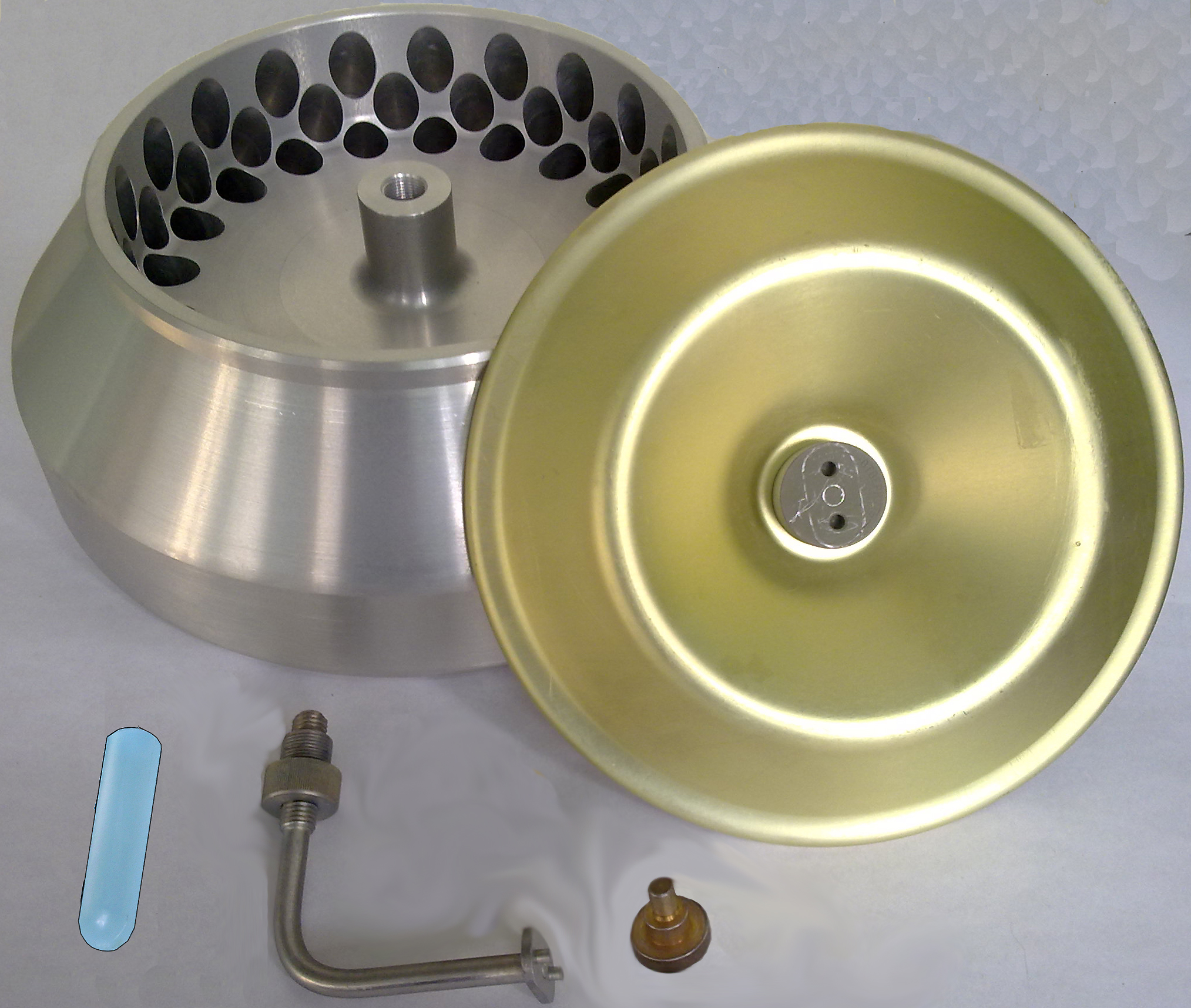

1-ротор; 2-крышка; 3-пробирка; 4-съёмник; 5- винт
Рисунок 1

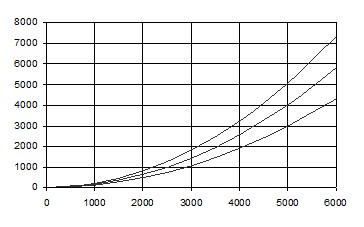

Номограмма зависимости фактора разделения (Fr)
от частоты вращения (n) ротора РУ60х25К.
Рисунок 2
3 КОМПЛЕКТНОСТЬ
Комплект поставки ротора должен соответствовать указанному
в таблице 1.
Таблица 1
Наименование | Обозначение документа | Количество, шт. |
1 Ротор 2 Крышка 3 Винт 4 Съёмник 5 Пробирка объёмом 25ml 6 Паспорт | ИЛГК.711341.058 ИЛГК.301261.040ИЛГК.714732.002 ИЛГК.303671.013 ШХ8.210.234-01 ИЛГК.067132.031 ПС | 1 1 1 1 60 1 |
Примечание - Стеклянные пробирки в комплект поставки ротора не входят.
РОТОР РУ8Х90К

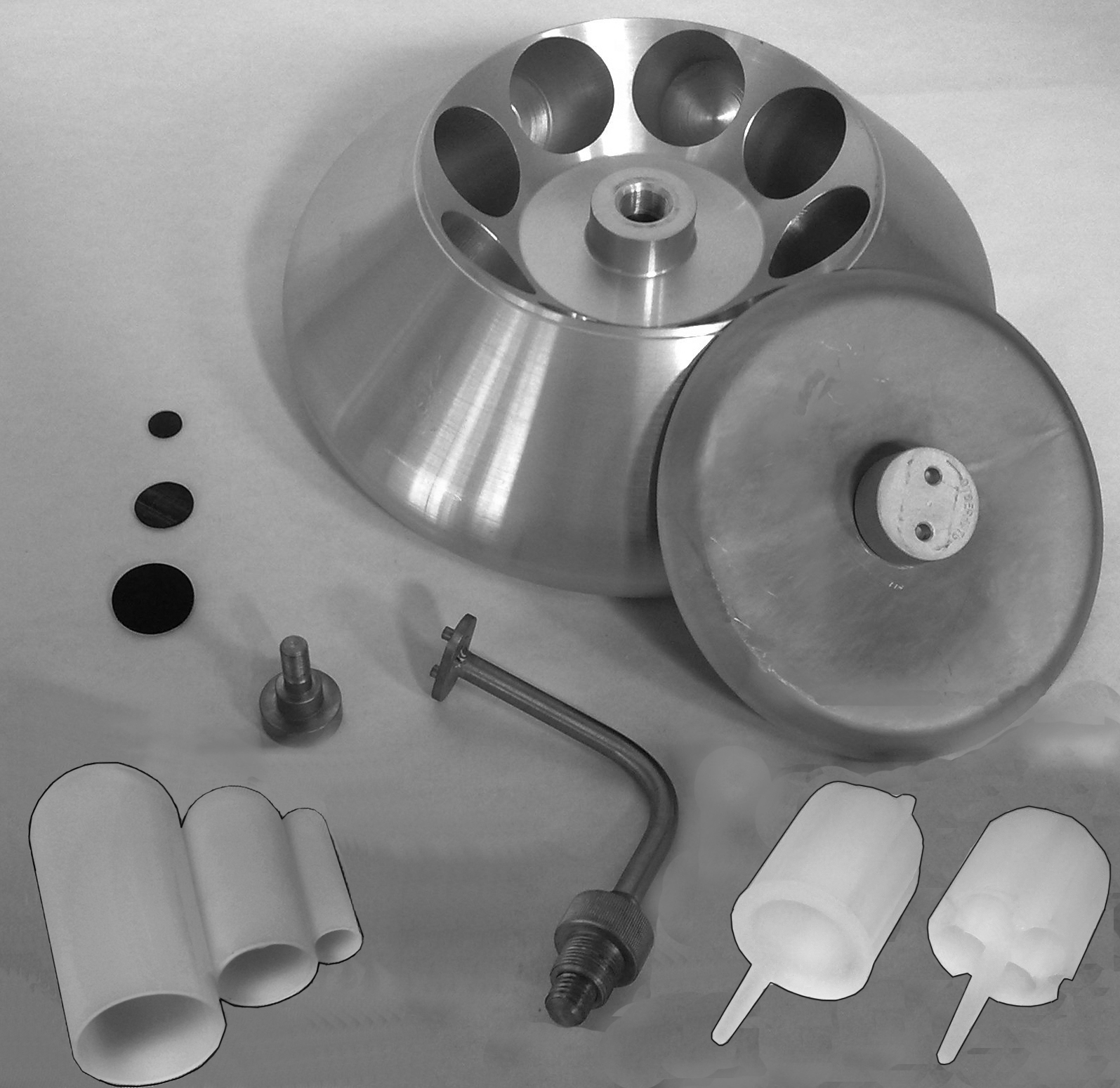

1-ротор; 2- крышка ротора; 3-вкладыш под пробирки объёмом 25 ml;
4- вкладыш под пробирки объёмом 5 ml; 5- пробирки пластмассовые
объёмом 90 ml, 25 ml и 5 ml; 6- амортизаторы под пробирки стеклянные
объёмом 90 ml, 25 ml и 5 ml; 7-винт; 8- съёмник.
2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1 Максимальная рабочая частота вращения
ротора, min-1 6000.
2.2 Максимальная величина фактора разделения (максимальное
относительное центробежное ускорение) 5700.
2.3 Количество пробирок, устанавливаемых в ротор:
- с максимальным объёмом каждой 90 ml или 8 шт;
- с максимальным объёмом каждой 25 ml или 8 шт;
- с максимальным объёмом каждой 5 ml 32 шт.
2.4 Габаритные размеры ротора, mm, не более:
- высота 125;
- диаметр 294.
2.5 Масса ротора, kg, не более 9,5.
2.6 Максимальная плотность разделяемых жидких систем, загружаемых в пробирки, g/cm3, не более:
- для пробирок из полимерных материалов 2;
- для стеклянных пробирок 1,5.
2.7 Назначенный ресурс, h, не менее 8000.
КОМПЛЕКТНОСТЬ
Комплект поставки ротора должен соответствовать указанному
в таблице 1.
Наименование | Обозначение | Количество, шт. |
1 Ротор 1 Ротор2 Крышка 3 Пробирка из полимерного материала объёмом 90 ml 4 Пробирка из полимерного материала объёмом 25 ml 5 Пробирка из полимерного материала объёмом 5 ml 6 Вкладыши под пробирки: - объёмом 25 ml - объёмом 5 ml 7 Амортизаторы под стеклянные пробирки объёмом 90 ml - объёмом 25 ml - объёмом 5 ml 8 Винт 9 Съёмник 10 Паспорт | ИЛГК.711341.057 ИЛГК.301261.041 ИЛГК.754731.005-04 ИЛГК.754731.005-02 ИЛГК.754731.005 ШХ8.214.056 ШХ8.214.057 ИЛГК.753691.001-06 ИЛГК.753691.001-04 ИЛГК.753691.001 ИЛГК.714732.002-01 ИЛГК.303671.013 ИЛГК.067132.030 ПС | 1 1 16 16 64 8 8 16 16 64 1 1 1 |
ПЛАЗМОЭКСТРАКТОР ПЭ-1 «Дастан»
1 - основание; 2 – фиксатор; 3 – подвижная пластина; 4 – неподвижная
пластина; 5 – ручка рычага управления.
Рисунок 1
1 НАЗНАЧЕНИЕ ПЛАЗМОЭКСТРАТОРА
1.1 Плазмоэкстрактор (в дальнейшем – устройство) периодического действия предназначен для перемещения компонентов крови из одного полимерного контейнера в другой (рисунок 1).
1.2 Устройство предназначено для эксплуатации на станциях перели-
вания крови, в больницах, клиниках, госпиталях, а также в институтах переливания крови.
Устройство предназначено для эксплуатации в закрытых помеще-ниях при температуре окружающего воздуха от +10 до +35 °С и относительной влажности воздуха не более 80 % при +25 °С при отсутствии вибраций и толчков.
2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1 Сила сжатия пластин, Н 30±5.
2.2 Наработка на отказ, циклов, не менее 15000.
2.3 Масса, кг, не более 3.
2.4 Габаритные размеры, мм, не более:
- длина 275;
- ширина 140;
- высота 285.
2.5 Долговечность, лет, не менее 5.
