Илоскребы

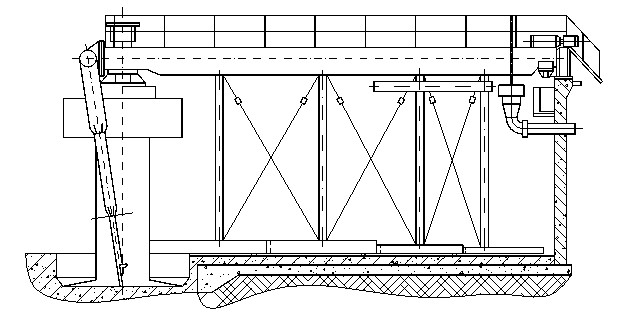

  Илоскребы ПРС диаметром 18, 24, 30, 40 м (унифицированный ряд) для радиальных первичных отстойников, предназначены для систем механической очистки сточных вод.

  Илоскребы применяются для сгребания  осадка, выпадающего на дно отстойника к центральному приемнику, откуда он удаляется через систему отводящих труб. Для сбора плавающих веществ в отстойнике устанавливается наряду с илоскребом специальное устройство для удаления плавающих веществ.

Илоскребы применяются в очистных сооружениях канализации промышленных и коммунальных предприятий, не содержащих взрывоопасных смесей, и эксплуатируются на открытом воздухе. Климатическое исполнение и категория размещения VXЛI по ГОСТ 15150-69.

  Требования настоящих технических условий обязательны.

  Пример условного обозначения илоскреба диаметром 18м при заказе:

Илоскреб ПРС-18, ТУ 4853-024-00217395-99, где

П – первичных,

Р – радиальных отстойников,

С – со спиральным скребком,

18 – диаметр отстойника, м.

  Каждый илоскреб должен пройти на заводе-изготовителе поузловую контрольную сборку (с последующей маркировкой), исключающую разметочные и подгоночные работы в процессе монтажа и должен быть оформлен акт о проведении поузловой контрольной сборки.

  Досборка илоскреба на месте монтажа производится предприятием – заказчиком или силами другой организации на основании договора.

  Илоскребы отправляются максимально собранными поставочными блоками, не требующими разборки в процессе монтажа.

  Завод-изготовитель с каждым илоскребом направляет заказчику один комплект технической и товаросопроводительной документации.

  Комплект технической документации должен включать:

паспорт изделия; инструкцию по монтажу и эксплуатации с приложением схемы маркировки и строповки поставочных блоков; паспорт и инструкцию по эксплуатации на комплектующие изделия; сборочный чертеж и чертежи основных сборочных единиц, необходимых для сборки (3 экз.); акт о проведении поузловой контрольной сборки; комплектовочная ведомость (2 экз.); ведомость покупных изделий.

Наименование параметра, размерность	Величина
Диаметр отстойника, м
18	24	30	40
1. Производительность по удаляемому осадку, м3/ч, не менее	40	44	60	85
2. Частота вращения илососов, об/ч	4,01±0,15	3,0,1±0,15	2,95±0,25	2,0±0,25
3. Привод -  мотор-редуктор, тип* мощность, квт электродвигатель, тип об/мин	МПО-2М-15Ф2204-0,75/6,7 0,75  0,75 4АМХ71В4	МПО2-15Ф-101,7-1,5/14 1,5  1,5 4АМХ80В4  АО2-22-4
8±0,15	8±0,15	12,5±0,25	12,5±0,25
4. Масса общая, кг, не более	5221	5937	7830	9450
5. Номер чертежа	М593.00.00.00.00	М592.00.00.00.00	М591.00.00.00.00	М590.00.00.00.00
6. Габаритные размеры, мм длина  не более ширина высота	12422 5440 6747	15500 6856 6730	18673 8341 7196	23707 10008 7998
7. Удельная материалоемкость кг/м3/ч, не более	131,1	134,9	132,4	111,1
8. Удельная энергоемкость, квт/м3/ч, не более	0,018	0,017	0,025	0,017
9. Удельная трудоемкость, нч/м3/ч, не более	20,9	20,1	16,2	12,3
10. Условное обозначение	ПРС-18	ПРС-24	ПРС-30	ПРС-40
11. Код ОКП	3617541028	3617541026	3617541027	3617541025
12. КЧ	02	04	03	05

* Допускается замена мотор-редуктора на другую марку не ухудшающую техническую характеристику изделия.

Перечень грузовых мест илоскреба диаметром 18 м

№ грузового места	Наименование	Габаритные размеры грузового места, мм	Масса грузового места, нетто, брутто, кг
17/1	Малогабаритные узлы, токоприемник кольцевой, устройство отключающее, детали, крепеж, электроды, техдокументация (во влагонепроницаемой упаковке)	2100х1100х1250	970 1343
17/2	Мост в сборе, труба из двух частей	9510х1120х1606	1357 1683
17/3	Траверса	3700х2575х320	466,4 540
17/4	Штанги	4750х230х180	139,6 170
17/5	Растяжки	4980х130х130	56,5 86
17/6	Скребки донного желоба	1500х800х300	67,28 102
17/7	Секции цилиндра	4244х1100х1500	480 570
17/8	Скребки	2850х600х203	237 176
17/9	Привод	1482х1232х1148	588,4 918,4
17/10	Каток ведомый	938х938х888	210,8 299
17/11	Штанга дополнительная	2550х440х220	144,8 175
17/12	Кронштейн, отвод, др. детали	1960х535х370	140,5 170
17/13	Бункер	1300х520х500	70,5 98
17/14	Скребок полупогруженный	4320х375х360	37,2 67
17/15	Стенка полупогружная	2500х600х6	47,11 77
17/16	Рама, швеллер в сборе	2184х470х460	181 211
17/17	Скребок качающийся	1415х1150х300	26,9 54

Перечень грузовых мест илоскреба диаметром 24 м

№ грузового места	Наименование	Габаритные размеры грузового места, мм	Масса грузового места, нетто, брутто, кг
17/1	Малогабаритные узлы, токоприемник кольцевой, устройство отключающее, детали, крепеж, электроды, техдокументация (во влагонепроницаемой упаковке)	2100х1100х1250	907 1280
17/2	Мост в сборе, труба из двух частей	1250х1130х1706	1908 2234
17/3	Привод	1482х1282х1148	611 941
17/4	Каток ведомый	800х800х735	239,8 328
17/5	Рама, швеллер в сборе	1850х330х270	180 210
17/6	Скребок качающийся	1415х1150х300	27 56,4
17/7	Траверса	4300х2105х320	423 507
17/8	Скребок полупогруженный	4320х375х360	37 91
17/9	Скребки	3150х400х500	299 337
17/10	Штанга	4480х200х200	190 230
17/11	Штанга дополнительная	3040х440х220	164,76 194
17/12	Стенка полупогруженная	2500х600х6	47 61
17/13	Скребки донного желоба	1900х800х300	97 115
17/14	Секции цилиндра	4244х1100х1500	480 570
17/15	Кронштейн, отвод и др. детали	1960х370х535	146 176
17/16	Бункер	1300х520х500	70,5 98
17/17	Растяжки	5550х250х250	78 106

Перечень грузовых мест илоскреба диаметром 30 м

№  грузового места	Наименование	Габаритные размеры грузового места, мм	Масса грузового места, нетто, брутто, кг
17/1	Малогабаритные узлы, токоприемник кольцевой, устройство отключающее, детали, крепеж, электроды, техдокументация (во влагонепроницаемой упаковке)	2100х1100х1250	980 1353
17/2	Мост в сборе, труба из двух частей	15510х1130х1796	3047 3311
17/3	Привод	1482х1282х1148	611 941
17/4	Каток ведомый	800х800х735	239,8 328
17/5	Рама, швеллер в сборе	1850х330х270	180 210
17/6	Скребок качающийся	1415х1150х300	27 56,4
17/7	Траверса	4300х2105х320	423 507
17/8	Скребок полупогруженный	4320х375х360	37 91
17/9	Скребки	3150х400х500	299 337
17/10	Штанга	4480х200х200	190 230
17/11	Штанга дополнительная	3040х440х220	164,76 194
17/12	Стенка полупогруженная	2500х600х6	47 61
17/13	Скребки донного желоба	1900х800х300	97 115
17/14	Секции цилиндра	4244х1100х1500	480 570
17/15	Кронштейн, отвод и др. детали	1960х370х535	146 176
17/16	Бункер	1300х520х500	70,5 98
17/17	Растяжки	5550х250х250	78 106

Перечень грузовых мест илоскреба диаметром 30 м

№ грузового места	Наименование	Габаритные размеры грузового места, мм	Масса грузового места, нетто, брутто, кг
17/1	Малогабаритные узлы, токоприемник кольцевой, устройство отключающее, детали, крепеж, электроды, техдокументация (во влагонепроницаемой упаковке)	2100х1100х1250	907 1280
17/2	Мост в сборе, труба из двух частей	1250х1130х1706	1908 2234
17/3	Скребки	4150х600х300	434,4 481
17/4	Траверса	5800х480х430	551,5 586
17/5	Скребки донного желоба	2130х1050х300	112,24 156
17/6	Штанги	6325х230х1250	248,8 277
17/7	Растяжки	6950х130х130	77,6 106
17/8	Привод	1582х1382х1148	674 759
17/9	Каток ведомый	938х938х888	235 313
17/10	Секции цилиндра направляющего	4700х1300х1650	594,7 648
17/11	Штанги	4300х440х220	141,6 178
17/12	Рама швеллер в сборе	2700х430х420	70,5 98
17/13	Бункер	1400х520х500	70,5 98
17/14	Скребок полупогруженный	4320х400х360	51,7 81
17/15	Скребок качающийся	1415х1150х300	46,6 77
17/16	Стенка полупогруженная	2500х600х6	56,6 84
17/17	Кронштейн, отвод и др. детали	2160х400х535	193 224

Перечень грузовых мест илоскреба диаметром 40  м

№ грузового места	Наименование	Габаритные размеры грузового места, мм	Масса грузового места, нетто, брутто, кг
17/1	Малогабаритные узлы, токоприемник кольцевой, устройство отключающее, детали, крепеж, электроды, техдокументация (во влагонепроницаемой упаковке)	2100х1100х1250	1036 1409
17/2	Мост в сборе, труба из двух частей	2057х1130х1896	4001 4255
17/3	Скребки	3750х600х300	460 495
17/4	Траверса	6400х1940х500	607 721
17/5	Скребки донного желоба	2250х1050х350	115,24 158
17/6	Штанги	7580х270х180	343,42 376
17/7	Растяжки	8240х200х130	124,5 154
17/8	Привод	1582х1382х1148	674 759
17/9	Каток ведомый	938х938х888	305 383
17/10	Секции цилиндра направляющего	4700х1300х1650	594,68 795
17/11	Штанги	4390х440х220	184,4 298
17/12	Рама швеллер в сборе	2200х470х404	188 218
17/13	Бункер	1300х520х500	93,8 123
17/14	Скребок полупогруженный	4320х400х360	50,2 79
17/15	Скребок	7500х505х230	173,5 263
17/16	Стенка полупогруженная	2500х500х6	47,1 77
17/17	Кронштейн, отвод и др. детали	2160х400х535	210,6 240
