Строительные блоки для более совершенных смол (стр. 1 )

СТРОИТЕЛЬНЫЕ БЛОКИ ДЛЯ БОЛЕЕ СОВЕРШЕННЫХ СМОЛ

Содержание	Страница
Строительные блоки для более совершенных смол	3
Гликоли	5
Гликоль Eastman NPG	5
Гликоль TMPD	6
ЦГДМ Гликоль	7
ГПГП Гликоль	8
Дикислоты и диэфиры	9
ОИФК	9
ОТФК	10
1,4-ЦГДКА	11
ДМЦГДК	12
5-Na-СИФК	13
Ацетоацетаты	14
ААОЭМА	14
ТБАА	14
Краткие характеристики продуктов	15
Краткая сводка преимущественных свойств	15
Краткое описание технологий и приложений	15
Типичные свойства	16
Нормативная информация	17
Технические решения	18
Техническое обслуживание	18
Мастер-программы	19
Строительные блоки на веб-сайте	20

Строительные блоки для более совершенных смол

На разработку смол, отвечающих строгим требованиям сегодняшнего дня, наши клиенты затрачивают большое количество усилий и времени. Промежуточные соединения для смол компании Eastman – это строительные блоки, которые делают смолы более совершенными. Продукция компании Eastman обслуживает потребности рынка смол для покрытий, пластмасс, армированных стекловолокном, гелевых покрытий, адгезивов и красителей.

Компания Eastman имеет более чем 40-летний опыт в данной индустрии, а разработанные в компании промежуточные соединения помогут вам обеспечить необходимые свойства для своих продуктов.

При разработке смол вам необходимы не только строительные блоки, – вам необходима техническая поддержка. Наши продукты обеспечиваются новаторской, проверенной технической и коммерческой поддержкой. Наши команды специалистов по сбыту, коммерции и техническим вопросам готовы оказать содействие в развитии ваших деловых возможностей и разработке продукции.

Выигрышное решение обеспечивается правильным подбором комбинации продуктов и сотрудников. Поэтому Eastman не просто предоставляет строительные блоки для более совершенных смол. Мы сами становимся строительным блоком для более совершенного бизнеса.

Продукция. Новаторство. Поддержка. Обязательства.

Компания Eastman имеет один из самых широких диапазонов продукции среди поставщиков сырьевых материалов. В число поставляемых нами промежуточных соединений входят ароматические вещества, циклоалифатические соединения, нео-структуры и ацетоацетаты. В число поставляемых нами продуктов входят такие испытанные вещества как гликоль Eastman NPG, очищенная изофталевая кислота (ОИФК) и очищенная терефталевая кислота (ОТФК). Наши специальные промежуточные соединения обеспечивают придание свойств, необходимых для соответствия строгим требованиям, которые предъявляются в современных условиях к покрытиям и композитным материалам.

Так как свойства смолы напрямую зависят от использованного промежуточного вещества, понимание структурных особенностей и функциональности промежуточного вещества является первым шагом в разработке смол, отвечающих конкретным запросам. Промежуточное вещество, как правило, демонстрирует одни и те же основные свойства в различных приложениях.

В данной публикации приведено описание структурных свойств и ожидаемых функциональных характеристик промежуточных соединений, выпускаемых компанией Eastman. Кроме того, для каждого промежуточного вещества приводятся полезные советы для синтеза. В дополнение, в данной публикации предоставлены данные о регистрации веществ, согласно требованиям химических и пищевых нормативов.

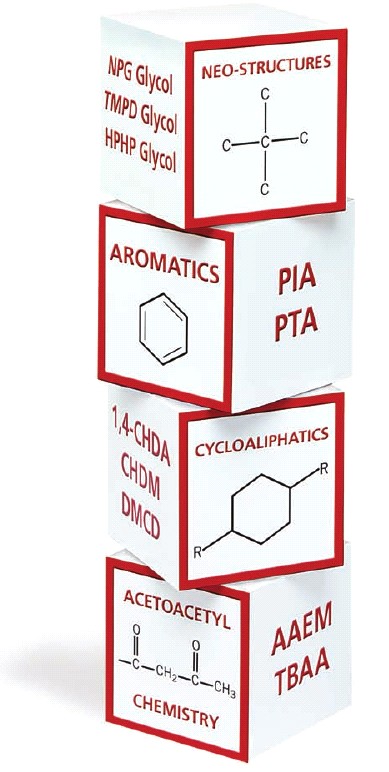

Основы промежуточных соединений для смол компании Eastman

Нео-структуры

• Гликоль Eastman NPG: 2,2-диметил-1,3-пропандиол

• Гликоль TMPD: 2,2,4-триметил-1,3-пентандиол

• Гликоль ГПГП: гидроксипивалил-гидроксипивалат

Ароматические соединения

• ОИФК: очищенная изофталевая кислота

• ОТФК: очищенная терефталевая кислота

• 5-Na-СИФК/5-Li-СИФК: 5-Na/LI-сульфоизофталевая кислота

Циклоалифатические соединения

• 1,4-ЦГДК HP: 1,4-циклогександикарбоновая кислота

• ЦГДМ-D: 1,4-циклогександиметанол

• ДМЦГДК: диметил-1,4-циклогександикарбоксилат

Ацетоацетилы

• ААЭМА: ацетоацетоксиэтилметакрилат

• ТБАА: третбутилацетоацетат

Гликоли

Eastman Гликоль NPG

Название по номенклатуре IUPAC: 2,2-диметил-1,3-пропандиол

Взаимоотношения структуры и свойств	Полезные советы для синтеза
Структурные свойства	Функциональные свойства	• Гликоль NPG растворяется в воде и возгоняется, поэтому при синтезе желательно использовать набивную колонку с частичной конденсацией. • Хорошая термостойкость обеспечивает образование смол с низкой цветностью даже при температурах синтеза 240-250°С. • Две гидроксильных группы в первичной позиции обеспечивают хорошую реакционную способность. • Хотя использование катализаторов эстерификации в реакциях со многими кислотными функциональными  промежуточными соединениями не требуется, для снижения времени обработки можно использовать монобутилоксид олова в количестве 0,1 вес. % от полной загрузки реактора. • При переэстерификации гликоля NPG с эфирами, например ДМЦГДК, следует использовать моногидрат пара-толуолсульфоновой кислоты (п-ТСК) в количестве 0,1 вес. % от полной загрузки реактора.
Отсутствие атомов водорода в бета-позиции	Отличная погодная стойкость
Гидроксильные группы в первичной позиции	Быстрая реактивность при этерификации и затвердевании
Гидроксильные группы в некоторой степени пространственно блокированы	Хорошая влагостойкость Хорошая коррозионная стойкость Хорошая химическая стойкость Хорошая стойкость к образованию пятен
Симметричная структура	Отличная термостойкость для смол с малой цветностью Средняя вязкость раствора Высокая Tg (температура стеклования)
Концевые метильные группы	Хорошая растворимость

Eastman TMPD Гликоль

(2,2,4-триметил-1,3-пентандиол)

Название по номенклатуре IUPAC: 2,2,4-триметил-1,3-пентандиол

Взаимоотношения структуры и свойств	Полезные советы для синтеза
Структурные свойства	Функциональные свойства	• Нерастворимость в воде делает необязательным использование набивной колонки, за исключением случаев совместного использования с водорастворимыми гликолями. • Использование монобутилоксида олова в количестве 0,1 вес. % от полной загрузки реактора будет способствовать эстерификации вторичной гидроксильной группы. • Следует избегать быстрого нагрева. В течение первых 30-60% времени проведения реакции температуру следует поддерживать на уровне 180-200°С. Максимальная температура реакции не должна превышать 215°С. • При случае использования в реакции гликоля TMPD и ангидридов следует рассмотреть • следующие варианты: – добавление ангидрида или гликоля TMPD вместе с другими реагентами; – загружать ангидрид одновременно с гликолем TMPD не следует; ангидрид следует добавлять к расплаву гликоля TMPD; – следует использовать технологический растворитель, например, ксилол, в количестве 3-7 вес. % от полной загрузки реактора.
Объемная, асимметричная структура	Низкая вязкость раствора Низкая плотность смолы Отличная растворимость
Пространственно блокированные гидроксильные группы	Отличная гидролитическая стойкость смолы Отличная химическая стойкость Отличная стойкость к образованию пятен Хорошая влагостойкость Хорошая коррозионная стойкость Средняя реактивность при эстерификации и затвердевании
Цепь с ответвлениями	Средняя термостойкость Низкая Tg (температура стеклования)
Атомы водорода в бета-позиции	Средняя погодная стойкость

Гликоль ЦГДМ

(1,4-циклогександиметанол)

Название по номенклатуре IUPAC: 1,4-циклогександиметанол

Взаимоотношения структуры и свойств	Полезные советы для синтеза
Структурные свойства	Функциональные свойства	• Чтобы обеспечить равномерную смесь изомеров, содержимое контейнера с ЦГДМ перед использованием следует полностью расплавить и перемешать. • ЦГДМ следует использовать в качестве частичной замены гликоля Eastman NPG или других промежуточных гликолей. • ЦГДМ растворяется в воде, поэтому при синтезе желательно использовать набивную колонку с частичной конденсацией. • Хорошая термостойкость обеспечивает образование смол с низкой цветностью даже при температурах синтеза 240-250°С. • Две гидроксильных группы в первичной позиции обеспечивают отличную реакционную способность и снижение времени синтеза. • Хотя использование катализаторов эстерификации в реакциях со многими кислотными функциональными промежуточными соединениями не требуется, для снижения времени обработки можно использовать монобутилоксид олова в количестве 0,1 вес. % от полной загрузки реактора.
Пространственно неблокированные гидроксильные группы в первичной позиции	Очень быстрый синтез полимеров Затвердевание при более низкой температуре или меньшее время затвердевания
Симметричная структура	Отличная термостойкость для смол с малой цветностью
Насыщенное кольцо	Очень высокая твердость в сочетании с определенной гибкостью
1,4-замещение	Очень высокая Tg (температура стеклования) Средняя растворимость Отличная стойкость к детергентам Отличная влагостойкость Отличная коррозионная стойкость
Атомы водорода в бета-позиции	Средняя погодная стойкость

Гликоль ГПГП
