Профессиональное комплексное задание
Регионального этапа всероссийской олимпиады
профессионального мастерства
по УГС 08.00.00 Техника и технология строительства
Примерное задание
Москва 2017г.
Профессиональное комплексное задание
Регионального этапа всероссийской олимпиады
профессионального мастерства
по УГС 08.00.00 Техника и технология строительства
Вопрос №1: Подрядчик подсчитал свои затраты на строительство объекта в тыс. руб:
Основная заработная плата рабочих – 12000 Расходы по эксплуатации машин – 13000
В т. ч. зарплата механизаторов – 6000
Стоимость материалов – 89000 Накладные расходы – 112% Сметная прибыль – 65%Какую сметную стоимость подрядчик может запросить с заказчика за строительство объекта?
Вопрос №2: Комплексной бригаде бетонщиков поручено выполнение строительно-монтажных работ общей трудоёмкостью 3283,2 чел.-ч.
Продолжительность установлена – 19 дней при раабочем дне 8 часов.
Средний процент выполнения норм выработки составил 120%
Определить количественный состав бригады.
Вопрос№3: Звену бетонщиков в количестве 3 человек выдано задание на установвку металлической опалубки стен в количестве V=316,8 м3
Определите продолжительность работы звена в часах и сумму заработной платы если:
Нвр – норма времени. ю Нвр=0,25 чел.-ч на 1м2
Расц – расценка, Расц = 25р за 1м2
Кв. н – коэффициент выполнения норм, Кв. н = 1,1.
Вопрос №4: Определить объем кирпичной кладки двухсекционного дома на один этаж при следующих данных:
Высота этажа – 3м.
Наружные стены толщиной два кирпича средней сложности под расшивку.
Внутренние стены толщиной в 1,5 кирпича простые под штукатурку.
Проемы оконные:
Количество – 10 шт. Размер – 1х1 м.
Двери в наружных стенах:
Количество – 4 шт. Размер 1,2х2 м.
Двери во внутренних стенах:
Количество – 6 шт. Размер – 1х2м.
Вопрос№5: Заказчик при заключении договора подряда с подрядчиком на выполнение работ по кладке стен в объеме V=2880м3 указал, что данный объем работ необходимо выполнить за 80 рабочих смен. Подрядчик имеющий бригаду квалифицированных каменщиков в количестве 20 человек, утверждает, что сроки выполнения кладки стен необходимо увеличить до 90 рабочих стен. Требуется разрешить конфликт между Заказчиком и Подрядчиком, т. е. определить время выполнения кладки в сменах Т, если норма времени состовляет Нвр = 5 чел.-ч на 1м3 кладки при длительности смены tсм = 8 часов.
Практическая задача №2. CASE STUDY №2.
Customer demands the performance of work of 350 units for 9 days. The rate of labor costs per unit of output per hour. What stuff of workers should be invited to perform this work?
The rate of labor costs — норма затрат труда.
ПМ01. Тема: Архитектура зданий.
1. Назначение защитного слоя для мягких кровель.
2. Герметизация стыков стеновых панелей крупнопанельных зданий.
3. Назначение опирания подкрановой балки.
4. Прочность кладки стен.
5. Поперечный разрез промышленного здания.
6. Гидроизоляция в стенах промздания.
7. Классификация свай.
8. Анкеровка плит перекрытия.
9. Обеспечение жесткости кирпичного здания.
10. Назначение фундаментной балки.
11. Конструкция ленточного фундамента.
12. Архитектурно-конструктивные элементы кирпичных стен.
13. Совмещенные покрытия.
14. Элементы скатных крыш.
15. Конструктивные схемы здания.
16. Глубина заложения фундамента.
17. Классификация фундаментов.
18. Кирпичные стены и их виды.
19. Классификация монолитных перекрытий.
20. Конструктивные решения монолитный железобетонных перекрытий.
21. Столбчатые фундаменты.
22. Типы фонарей промышленных зданий.
23. Определение длины колонн.
24. Элементы одноэтажного промздания.
25. Фахверк.
26. Горизонтальная привязка проектируемого здания на местности.
27. Вертикальная привязка проектируемого здания на местности.
28. Элементы наслонных стропил.
29. Обеспечение жесткости одноэтажных промзданий.
30. Обеспечение жесткости каркасов гражданских зданий.
31. Элементы каркаса гражданских зданий.
32. Генплан. Роза ветров.
33. Вертикальная гидроизоляция в гражданских зданиях.
34. Горизонтальная гидроизоляция в гражданских зданиях.
35. Элементы стропил.
36. Глиняный замок.
ПМ01 Тема: Строительные материалы и изделия.
1. Марка бетона на морозостойкость.
2. Механические свойства каменных строительных материалов. Твердость.
3. Полимеры.
4. Портландцемент.
5. Физические свойства строительных материалов. Водопоглащение.
6. Физические свойства строительных материалов. Пористость.
7. Железобетоны.
8. Марки стали.
9. Облицовочные материалы.
10. Механические свойства - прочность. Нагрузки.
11. Гипсовые вяжущие.
12. Свойства портландцемента.
13. Класс бетона.
14. Керамический кирпич.
15. Ячеистые бетоны.
16. Физические свойства древесины.
17. Эффективные керамические изделия.
18. Марки тяжелого бетона.
19. Вяжущие вещества.
20. Специальные добавки.
21. Углеродистая сталь.
22. Известь.
23. Силикатный кирпич, его использование.
24. Специально подготовленные «отходы» древесины.
25. Битум.
26. Материалы для тепло - и звукоизоляции.
27. Сплавы(чугун, сталь).
28. Легирующие добавки.
29. Строительные материалы и оборудование, использующееся при их изготовлении.
30. Кровельные рулонные материалы.
31. Легкие бетоны.
ПМ 01 Тема: Основы расчета строительных конструкций
Цель расчета строительных конструкций по первому предельному состоянию Цель расчета строительных конструкций по второму предельному состоянию Расчет по I группе предельных состояний Расчет по II группе предельных состояний Какие элементы и конструкции работают на изгиб Какие элементы строительных конструкций работают на сжатие Как работают различные материалы на растяжение и сжатие Что влияет на расчетное сопротивление древесины сжатию Постоянные нагрузки Временные нагрузки Определение нормативной нагрузки Расчетные нагрузки Гибкость колонны Коэффициент продольного изгиба Прокатные профили для стальных колонн
Центральные оси сечения Внутренние усилия в балках и плитах Расположение рабочей арматуры в различных железобетонных конструкциях Прокатные профили для стальных балок Различные группы грунтов Глубина заложения фундамента Назначение размеров подошвы фундамента Кратковременные нагрузки Особые нагрузки Какие классы арматуры используются для сетчатого армирования Какие классы арматуры используют для продольной арматуры Какие классы арматуры используют для поперечной арматуры Какие классы рабочей арматуры используют для петель и связей Определение требуемой площади арматуры балки прямоугольного сечения Определение требуемой площади арматуры балки таврового сечения Схемы закрепления концов стержней в железобетонных конструкциях Определение требуемой площади сечения кирпичного столба Расчетные схемы для различных видов опирания плит В каких случаях требуется расчет прочности по наклонным сечениям в железобетонных конструкциях В каких случаях при расчете на прочность по наклонным сечениям арматуру устанавливают конструктивно На какие нагрузки рассчитывают железобетонные колонны Схема деформаций при кручении Схема деформаций при сдвиге Схема деформаций при центральном растяжении Схема деформаций при чистом изгибе Схема деформаций при продольном изгибе Схема деформаций при внецентренном сжатии Схема деформаций при поперечном изгибе
ПМ01 Организация строительного производства
ПМ02 Технология и организация строительных процессов.
Основные параметры временных дорог Методы укрепления грунтов Механический способ разработки грунта Способы погружения свай Коэффициент неравномерности движения рабочих Квалификации каменщиков Операционный контроль качества Расположение строп при монтаже Инструменты для обработки древесины Монтаж одноэтажного промышленного здания Выбора крана Устройство изоляционных и кровельных ковров Грузозахватные приспособления Организация работ при выполнении кирпичной кладки Применение гусеничного крана Электроснабжение строительной площадки Оборудование, применяемое при бетонировании Склады на строительной площадке Полимерные полы Полы из ламината Облицовка керамической плиткой Укладка паркета Врезка подоконника в стену Обойные работы Высококачественная штукатурка Окрасочные составы Свайные фундаменты Временные крепления конструкций в крупнопанельном здании Методы монтажа крупнопанельного здания Строповка плит перекрытия Последовательность сварки стыков в многоэтажном каркасном здании Строповка колонн Опасная зона работы крана Опасная зона здания Осушение грунтов Схемы проходки экскаватора Способы временного крепления стенок траншей Кладка кирпичного карниза Понижение уровня грунтовых вод Уплотнение бетона
Дисциплина Основы геодезии.
ПМ 01 Тема: Геодезия
ПМ 02 Тема: Геодезическое сопровождение СМР
Способы переноса осей здания Какие приборы используют при установке колонн Масштабы Поперечный масштаб Горизонталь Высота сечения рельефа Уклоны Отметки Способы подготовки данных для разбивочных работ Способы выноса точек и осей Поверки теодолита Установка маяков Центрирование Определение вертикальных углов Устройство теодолита Абрис Невязка в нивелирном ходе Прямая и обратная геодезические задачи Разбивочные работы
Способ полярных координат Способ угловой засечки Передача отметки на дно котлована Передача отметки на монтажные горизонты Определение высот точек Горизонт инструмента
25.Абсолютная высота точки
Высота инструмента
Превышение
Азимуты, дирекционные углы, румбы Измерение горизонтальных углов Детальные разбивочные работы Системы координат Устройство нивелира Способы нивелирования Приборы для измерения длин линий Распределение невязок в приращении координат Цель создания электронных тахометров Какие приборы используют при геодезическом методе обмеров Способы создания планово-высотной основы Определение нулевой линии Какие измерения можно произвести с помощью теодолита?ПМ02. Проектно-сметная документация.
Дисциплина: Экономика организаци.
Фирма-инвестор Издержки производства Цена строительной продукции Накладные расходы Прямые затраты Коэффициент оборачиваемости оборотных средств Ставки налогов Основные производственные фонды Линейная организационная структура Линейно-функциональная организационная структура Акционерное общество открытого типа Акционерное общество закрытого типа Общество с ограниченной ответственностью цеха. Вспомогательные цеха. Обслуживающие цеха. Оборотные производственные фонды Фонды обращения Фондоотдача Чистая прибыль Амортизационные отчисления Нематериальные активы Незавершенное производство Техническое перевооружение предприятия Рентабельность Участники подрядных торгов База налогообложения Себестоимость продукции Заемный капитал Окупаемость капиталовложений Неявные издержкиПрофессиональное комплексное задание
Регионального этапа всероссийской олимпиады
профессионального мастерства
по УГС 08.00.00 Техника и технология строительства
2 уровень.
Часть 1. Практическое задание
Продолжительность выполнения 150 минут
Задача 1 Вынос проектной отметки | Шифр участника ____________________ |
Перенести проектную отметку на конструкцию сооружения от ближайшего репера с известной отметкой Н Rp.
Провести риску карандашом так, чтобы ее отметка была равна проектному значению
Нпр. Привести схему.
Журнал геометрического нивелирования
№ станции | Точки наблюдения | Отсчет по рейке, мм | Превышение, мм | ГИ, м | Н, м |
Задний | Передний | hвыч | hср | ||
I | Rp A В |
Постраничный контроль:
Определение проектного отсчета
№ станции | Абсолютная отметка (Н), м | Отсчет по рейке на Rp А, мм | ГИ, м | Проектный отсчет (в пр), мм |
НВ | Н пр | |||
I I |
Профессиональное комплексное задание
Регионального этапа всероссийской олимпиады
профессионального мастерства
по УГС 08.00.00 Техника и технология строительства
2 уровень.
Задача 2 Шифр участника
Измерение горизонтального угла ______________
Выполните измерение полярного угла и измерийте расстояния теодолитом 4Т30П необходимые для контроля соответствия установки конструктивного элемента проектному положению методом-полуприемов.
Привести схему
Журнал измерения горизонтальных углов
Теодолит__________№__________ Дата_______________
Наблюдал(а)________________________________________
Станция__________ Ориентировка на____________________
Точек наблюдения | Отсчеты по рейке, Расстояние до объекта | Отсчеты по лимбу горизонтального круга | Значения углов из полуприемов | Среднее значение углов | |
○ | ' | ○ | ' | ○ | ' |
Профессиональное комплексное задание
Регионального этапа всероссийской олимпиады
профессионального мастерства
по УГС 08.00.00 Техника и технология строительства
2 уровень.
Задача 3 Шифр участника
______________
Определение положения линии нулевых работ при проектировании на местности горизонтальной площадки. Определить объемы выемки и насыпи.
Вычислить отметки точек если отметка репера Hrp = 120.200м. Отсчет по рейке на репере a=1312. Отсчеты по рейке в вершинах углов площадки: b1 =0810, b2=0724, b3=1010, b4=1364, b5=1858, b6=1808, b7=1516, b8=2213, b9=2518. Вычертить схему площадки в масштабе 1:500 и нанести линию нулевых работ. Определить объемы насыпи и выемки.
Определение объемов земляных работ.
Фигура или ее часть | Средняя рабочая отметка | Площадь фигуры | Объемы работ | |
Выемка | Насыпь | |||
1 | 2 | 3 | 4 | 5 |
Профессиональное комплексное задание
Регионального этапа всероссийской олимпиады
профессионального мастерства
по УГС 08.00.00 Техника и технология строительства
Профессиональное задание
Часть 2. Проектное задание
Продолжительность выполнения 210 минут

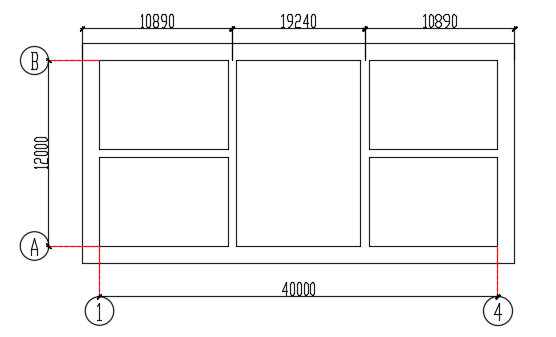

По фасадам, планам этажей, схемам фундамента, перекрытий и крыши выполнить конструктивные разрезы здания по заданным направлениям секущих плоскостей 1-1 и 2-2 (для тренировки) с применением компьютерных технологий (AutoCAD-2016) в соответствии с требованиями ГОСТ 21.501-2011 СПДС «Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений».
Чертеж выполняется в масштабе М 1:100 на формате А4 с рамкой. Временное сохранение документации осуществляется на рабочем столе компьютера.
Дополнительные условия:
Высота этажа 3.3 м Разрезы выполняются с учетом подземной части здания. Здание с подвалом. Отметка пола подвала – 2,700. Кровля из металлочерепицы.Здание с наружным утеплением и последующим оштукатуриванием. Толщина теплоизоляционных плит 120 мм, штукатурки - 4 мм. Наружные стены из эффективного кирпича плотностью 1200 кг/
