Руководство по подготовке и установке носового брызгозащитного тента для надувных лодок Трейд

Руководство по подготовке и установке носового брызгозащитного тента  для надувных лодок Трейд.

● Перед  установкой тентовых опор  внимательно изучите  инструкцию, т. к. неправильная разметка  и сборка  может вызвать повреждение  фурнитуры и перекос конструкции.

● Все работы по склейке и разметке необходимо производить на накачанной до номинального давления (220мБар) лодке.

РАЗМЕТКА

  Таблица 1.  Размеры для установки тентовых опор

модель	Размер А	Размер В
Смарт 290-310	70	80
Викинг 320-340	65	95
Викинг 360	65	100
Касатка 335, Сапсан 340	65	95
Касатка 365-385 спорт, Сапсан 360-380	100	95
Касатка 385	100	95
Антей 380-420	120	100
Титан 440-480	135	120
Посейдон 500-520	120	125

Для соблюдения соосности в подвижных шарнирах тентовых опор рекомендуется  уложить тент на нос лодки (см. раздел Установка рис. 1), закрепить наконечники дуги в тентовых опорах при помощи винтов. Если дуга тента разъемная, предварительно установите удлинители и зафиксируйте их супинаторами.

Внимание! Вырез под гайку на тентовой опоре должен располагаться с внутренней стороны лодки!

Разверните тентовые опоры параллельно баллону лодки. Отложите необходимое расстояние А от меж баллонной перегородки до тентовой опоры для Вашей лодки согласно Таблице 1. Поставьте на баллоне метку.

Внимание! Для разметки используйте мягкий карандаш. Шариковая ручка оставляет на баллоне несмываемые следы.

Повторите операцию на втором баллоне и приложите тентовые опоры к отмеченным точкам. Для симметричного, относительно баллона лодки, расположения тентовых опор, требуется найти осевую линию лодки. Для этого натяните шнур, как показано на рисунке выше, закрепив его за рым-кольцо или рым-ручку на носу лодки и посередине транца на корме лодки. Отложите по поперечной оси расстояние В согласно Таблице 1 для Вашей лодки  таким образом, чтобы в точке пересечения с продольной осью находилась середина того расстояния. Подкорректируйте  опоры в соответствии с размерами. Приложите бортовые опоры на отмеченные метки. Для обеспечения правильного расположения тентовых опор при приклейке сделайте дополнительные соосные метки на тентовой опоре и баллоне лодки. Промаркируйте опоры – левая и правая. После чего снимите опоры с дуги тента. Снятые тентовые опоры обведите по контуру

Помните, от правильной разметки зависит качество всех дальнейших операций.

ПРИКЛЕИВАНИЕ ТЕНТОВЫХ ОПОР

Внимание! Перед началом склейки нужно отсоединить тентовые опоры от дуги.

Обезжирить ацетоном (другие растворители не применять) точки разметки  на лодке и нижнюю часть тентовых опор.

Внимание! При обезжиривании старайтесь не заходить за разметку. Ацетон меняет оттенок и структуру ткани.

  2. Нанести на места склейки (баллон лодки и тентовые опоры) равномерный тонкий слой клея  из набора, стараясь не выходить за разметку более 1мм. На тентовую опору клей наносится от центра к периферии. В случае если клей загустел, его можно разбавить ацетоном, но не более 10% от объема клея. После добавления ацетона клей тщательно перемешать.

  3. Дать клею подсохнуть в течении 3-5 минут.

  Внимание! Склейка должна производиться при температуре от 22 до 25 градусов и относительной влажности не более 75%, в хорошо проветриваемом помещении. Готовность клея к приклейке можно проверить, приложив тыльную сторону ладони к намазанной клеем поверхности. Если ощущается холодная поверхность, клей к приклейке не готов. Склеиваемые детали должны хорошо прилипать друг к другу. Если клей передержан  по какой-либо причине, и детали не прилипают друг к другу, его можно активировать прогрев феном тентовую опору и намазанный «пятак» на баллоне. Температура нагрева - 40-60 градусов.

4. Ровно по отмеченным контурам  на баллонах и в соответствии с метками  на тентовых опорах поочередно плотно прижать детали. Для этого нужно приложить край тентовой опоры к баллону так, чтобы совпали метки и разметка опоры на баллоне. При этом приклеиваемая сторона тентовой опоры должна располагаться под углом в 15-30 градусов к баллону. На этом этапе возможна небольшая коррекция расположения склеиваемых деталей. Плавно опустите тентовую опору на баллон, начиная от приложенной части к противоположному концу. Плотно прижмите.

  Внимание! После соединения деталей корректировка их положения невозможна.

Прикатайте приклеенные тентовые опоры к лодке любым подходящим предметом, например, рукояткой ножа. Цель прикатки - удалить воздух из клеевого шва и плотно соединить склеиваемые поверхности. Прикатка производится от центра опоры к периферии. Дальнейшие операции по растяжке и установке тента следует производить не менее чем через 6 часа. Полная полимеризация клея происходит через 24 часа.

Техника безопасности при работе с клеем и растворителем.

Клей имеет специальное назначение и клеит только лодочные и ПВХ пластики; Клей и растворитель токсичны и попадание внутрь организма недопустимо.

в случае попадания клея в ротовую полость  или глаза промыть большим количеством воды и немедленно обратиться к врачу.

Работать следует в хорошо проветриваемом помещении.

УСТАНОВКА

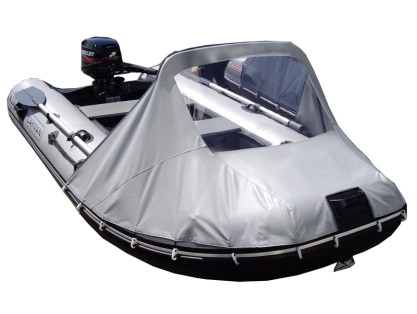

Расположить тент как показано на Рис 1. Закрепить крючки в носовой части (Рис 2) и зафиксировать несущую дугу в тентовых опорах винтами с гайками из комплекта. Внимание! В тентовых опорах предусмотрен специальный вырез под гайку.

Поднять дугу в вертикальное положение (Рис 3) Застегнуть ремни с крючками, чтобы растянуть тент и зафиксировать положение дуги.

ПРАВИЛА ЭКСПЛУАТАЦИИ ТЕНТА

1. Перед выходом на воду убедитесь, что тент правильно установлен и надежно закреплен. Снижайте скорость при движении в условиях плохой видимости (дождь).

2. Уход за тентом не требует особых усилий и аналогичен уходу за надувной лодкой.

3. Не стирайте с тентового стекла пыль песок и грязь сухой тряпкой. Это может повредить стекло и снизить его прозрачность. Для удаления загрязнений стекла смойте их большим количеством воды.
