РОССИЙСКАЯ ФЕДЕРАЦИЯ

ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ

(19)

RU

(11)

2517796

(13)

C1

(51) МПК

H01S3/038 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 27.05.2014 - действует
Пошлина:

(21), (22) Заявка: 2012143221/28, 09.10.2012

(24) Дата начала отсчета срока действия патента:
09.10.2012

Приоритет(ы):

(22) Дата подачи заявки: 09.10.2012

(45) Опубликовано: 27.05.2014

(56) Список документов, цитированных в отчете о
поиске: и др. "Высокочастотный HF лазер с пластинчатыми электродами", Квантовая электроника, Т.36, N3 (2006) с.235-238. US 6937635 B2, 30.08.2005, . US 6441554 B1, 27.08.2002, . US 4849983 A, 18.07.1989, . RU 2010124773 A, 27.12.2011, . EP 2259390 A1, 08.12.2010

Адрес для переписки:
607188, Нижегородская обл., г. Саров, пр. Мира, 37, ФГУП "РФЯЦ-ВНИИЭФ", начальнику ОПИНТИ

(72) Автор(ы):
(RU),
(RU),
(RU),
(RU),
(RU)

(73) Патентообладатель(и):
Российская Федерация, от имени которой выступает Государственная корпорация по атомной энергии "Росатом" (RU),
Федеральное государственное унитарное предприятие "Российский Федеральный ядерный центр-Всероссийский научно-исследовательский институт экспериментальной физики"-ФГУП "РФЯЦ-ВНИИЭФ" (RU)

(54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ ОБЪЕМНОГО САМОСТОЯТЕЛЬНОГО РАЗРЯДА

(57) Реферат:

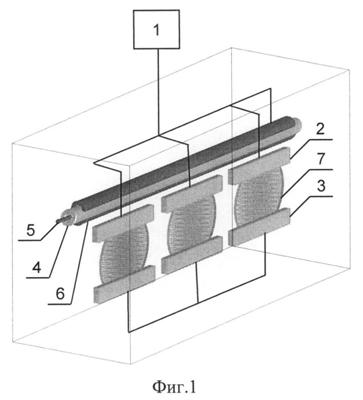

Изобретение относится к квантовой электронике. Устройство для формирования объемного самостоятельного разряда (ОСР) содержит разрядную камеру, в которой установлены подключенные к источнику накачки три электродные пары, каждая из которых состоит из пластинчатых профилированных электродов. Каждая пластина катода расположена в плоскости соответствующей пластины анода, при этом электродные пары установлены либо параллельно продольной оси камеры, либо под острым углом к ней. Рабочая кромка центральных катодных пластин содержит расположенный по центру прямолинейный участок, к которому с обеих сторон примыкают участки с профилем Степперча. Рабочая кромка центральных анодных пластин имеет дугообразную форму и обращена выпуклостью в сторону разрядного промежутка. Участки рабочих кромок крайних анодных и катодных пластин, обращенные к центральным электродам, повторяют профиль рабочей кромки соответствующих анодных и катодных центральных пластин. Внешние участки рабочих кромок крайних анодных и катодных пластин имеют дугообразную форму и большую длину, чем участки рабочих кромок крайних анодных и катодных пластин, обращенные к центральным электродам, причем все участки рабочих кромок имеют плавное сопряжение. Технический результат заключается в обеспечении возможности формирования однородного ОСР между всеми парами электродных пластин в различных газовых средах. 6 з. п. ф-лы, 3 ил.

Устройство относится к квантовой электронике, а именно к устройствам для формирования объемного самостоятельного разряда (ОСР). Особенно предпочтительно использовать заявляемое устройство в электроразрядных импульсно-периодических лазерах с накачкой объемным самостоятельным разрядом в активных средах УФ и ИК лазеров на основе XeCl, XeF, KrF, ArF, CO2, HF и др. Устройство также может быть использовано для решения плазменно-химических задач.
