УДК 620.1.05
ИСПЫТАТЕЛЬНЫЙ СТЕНД ДЛЯ ОПРЕДЕЛЕНИЯ ПОКАЗАТЕЛЕЙ БЕЗОПАСНОСТИ СРЕДСТВ ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ
Карагандинский Государственный технический Университет
Научный руководитель - к. т.н., доцент
Образование единой таможенной территории Казахстана, России и Белоруссии и формирование Таможенного союза предусматривает применение единых мер регулирования, что повлияло на ужесточение требований, предъявляемые к безопасности продукции, а также на создание единой нормативной базы (технических регламентов), в том числе и технического регламента Таможенного союза 019/2012 «О безопасности средств индивидуальной защиты» (в частности касок защитных и обуви).
Проверка предъявляемых требований безопасности должна осуществляться путем проведения испытаний касок защитных и обуви на специальном оборудовании (испытательных стендах), которое также должно быть регламентировано соответствующими нормативными документами.
Национальный стандарт Республики Казахстан ГОСТ 12.4.128, устанавливает перечень испытаний касок защитных, в соответствии с требованиями ТР ТС 019/2012, которые необходимо проводить с целью обеспечения их безопасности, а также устанавливает требования к стендам, необходимым для проведения испытаний..
В соответствии с требованиями стандарта был разработан стенд для испытаний средств индивидуальной защиты, который предназначен для определения ударной прочности касок защитных и обуви, а также амортизации, перфорации и диэлектрических свойств касок защитных.

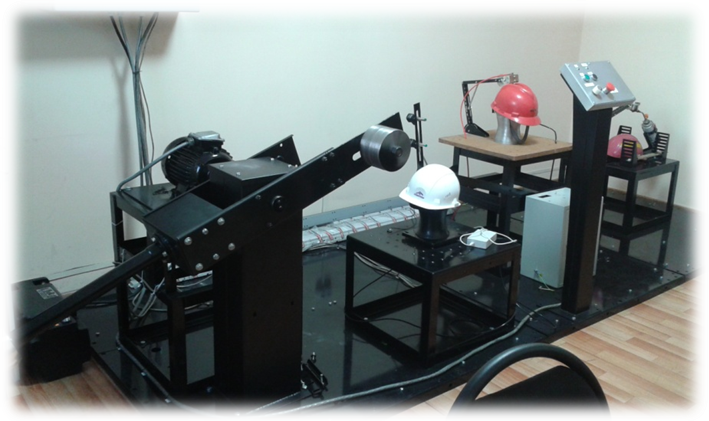

Испытательный стенд представлен на рисунке 1 и включает в себя следующие основные составные части:
- ударный боек с перфорирующим конусом (1);
- макет головы (2);
- устройство регистрирующее силу удара (3);
- пульт управления (4);
- электрод (5);
- трансформатор (6);
- горелка (7).
Рисунок 1 - Испытательный стенд для определения показателей безопасности СИЗ
Испытательный стенд позволяет производить следующие виды испытаний касок защитных:
- амортизация - поглощение энергии удара при любом типе движения. Амортизацию определяют непосредственным измерением максимальной силы, передаваемой жестко закрепленному макету головы, на который надета защитная каска;
- сопротивление перфорации. Испытание производится следующим образом: испытательный боек роняют на жестко закрепленный макет головы, на который надета каска, при этом определяют факт касания бойком макета головы;
- определение огнестойкости каски. Принцип оценки: защитную каску подвергают воздействию стандартного факела;
- определение крепления подбородочного ремня. Оценку крепления производят следующим образом: каску надевают на макет головы, а к подбородочному ремню прикладывают растягивающее усилие;
- определение степени боковой деформации каски. Принцип определения заключается в том, что испытуемую каску подвергают сжатию в поперечном направлении и измеряют деформацию;
- устойчивость каски к брызгам металла. Принцип оценки: расплавленный металл выливают на каску, после чего каску проверяют на наличие повреждений;
- определение электрической изоляции каски. Данный вид испытаний проводят следующим образом: на каске, закрепленной на металлическом макете при заданном напряжении, измеряют ток утечки между наружной и внутренней поверхностями каски и подбородочным ремнем [2].
Кроме испытаний касок защитных на исследуемом стенде проводят испытания ударной прочности носочной части и амортизационной способности защитных элементов обуви по ГОСТ 12.4.162 [3].
В настоящее время не разработаны стенды (установки), которые могли бы обеспечить проведение всех видов испытаний, требуемые техническим регламентом Таможенного союза 019/2012 «О безопасности средств индивидуальной защиты», и тем более могли бы обеспечить проведение комплексных испытаний на одном испытательном стенде (установке). Исходя из чего, можно сделать вывод о том, что актуальность разработки стенда для определения показателей безопасности касок защитных и обуви заключается в том, что в связи с введением дополнительных мер регулирования безопасности продукции, в частности касок защитных и обуви, в настоящее время в Казахстане нет предприятий, которые могли бы проводить испытания данного типа, но существует множество предприятий, в деятельности которых применение касок защитных и обуви является неотъемлемой частью и соответственно имеется необходимость подтверждения их безопасности, а также обеспечения безопасности сотрудников.
Список литературы:
Технический регламент Таможенного союза ТР ТС 019/2012 «О безопасности средств индивидуальной защиты». ГОСТ 12.4.128-83 Система стандартов безопасности труда. Каски защитные. Общие технические требования. Методы испытаний. ГОСТ 12.4.162-85 Система стандартов безопасности труда. Обувь специальная из полимерных материалов для защиты от механических воздействий. Общие технические требования и методы испытаний.
