ОПТІМЕТР ГОРИЗОНТАЛЬНИЙ МІКРОТЕХ®
Мод. ИКГ-3
зав. №___________
Паспорт
ИКГ3.001.500.100 ПС
______________________________________________________
ОПТИМЕТР ГОРИЗОНТАЛЬНЫЙ МИКРОТЕХ®
Мод. ИКГ-3
зав. №___________
Паспорт
ИКГ3.001.500.100 ПС
____________________________________________________________
2014
ЧНПП «МИКРОТЕХ» производит сборку и регулировку оптиметров горизонтальных ИКГ-3 в системе качества ISO 9001:2008 (сертификат № 000/1 бюро Веритас) и калибровку в аттестованной лаборатории ЧНПП «МИКРОТЕХ» (в соответствии со свидетельством об аттестации К.63.008-11 от 01.01.2001г. ННЦ «Институт метрологии»).
ЧНПП «МИКРОТЕХ» имеет официально зарегистрированный логотип (Свидетельство на знак № 000 от 01.01.2001г. в Украине, свидетельство на знак № 000 от 01.01.2001г. в России) и официально зарегистрированные торговые марки МИКРОТЕХ® (Свидетельство на знак № 000 от 01.01.2001г. в Украине, свидетельство на знак № 000 от 01.01.2001г. в России), МIКРОТЕХ® (Свидетельство на знак № 000 от 01.01.2001г. в Украине), МIСRОТЕCH® (Свидетельство на знак № 000 от 01.01.2001г. в Украине).
Оптиметры горизонтальные МИКРОТЕХ®ИКГ-3 проходят контроль в калибровочной лаборатории ЧНПП «МИКРОТЕХ» или в Государственной метрологической службе (по согласованию с заказчиком).
НАЗНАЧЕНИЕ Оптиметр горизонтальный МИКРОТЕХ®ИКГ-3 предназначен для точных контактных линейных измерений наружных и внутренних размеров методом сравнения с плоскопараллельными концевыми мерами длины. Применяется в машиностроении и других отраслях промышленности. Вид климатического исполнения УХЛ 4 .2 по ГОСТ 15150-69. Пример обозначения оптиметра горизонтального МИКРОТЕХ® ИКГ-3 при заказе:Оптиметр горизонтальный МИКРОТЕХ®ИКГ-3 МТ 12.12.002 ТЗ
2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1 Диапазон измерения размеров, мм:
- наружных 0 – 500
- внутренних с помощью приспособления с дугами:
- длин 13,5-400
- диаметров 13,5-150
2.2 Диапазон измерений по шкале, мм ±0,1
2.3 Цена деления шкалы, мм 0,001
2.4 Измерительное усилие, Н 2,0±0,2
2.5 Присоединительный диаметр
измерительного устройства, мм 28h6
2.6 Присоединительный диаметр измерительного наконечника, мм 6g6
2.7 Предел допускаемой погрешности, мкм
– в пределах ±60 мкм ±0,2 ±0.2
– свыше ±60 мкм ±0,25
2.8 Размах показаний, мкм, не более 0,1
2.9 Электропитание оптиметра – от сети переменного тока ~220В,
50Гц
2.10 Предохранитель – плавкая вставка 220В, 1А (Ш5Ч20) мм
2.11 Внешний вид оптиметра горизонтального ИКГ-3 представлен в
3 УСЛОВИЯ ЭКСПЛУАТАЦИИ
Оптиметр горизонтальный МИКРОТЕХ® ИКГ-3 допускается эксплуатировать при температуре окружающей среды от +17 до +23 єС и относительной влажности воздуха не более 60% при температуре +25єС. Изменение температуры в течении часа не должно превышать 1 єС. Оптиметр должен быть помещен в чистое и сухое помещение, без внешних механических вибраций и пыли, вдали от источников тепла и потоков воздуха. Наличие примесей агрессивных газов в воздухе не допускается.3.3 Эксплуатация во взрывоопасной среде не допускается.
4 КОМПЛЕКТНОСТЬ
4.1 Оптиметр горизонтальный МИКРОТЕХ® ИКГ-3 1
4.2 Проекционное устройство 1
4.3 Наконечники измерительные:
- сферический R 20 2
- плоский Ш 8 мм 2
- плоский Ш 2 мм 2
- ленточный (1,6Ч8) мм 2
4.4 Комплект приспособлений
для внутренних измерений, в т. ч.:
- дуга большая левая 1
- дуга большая правая 1
- дуга малая левая 1
- дуга малая правая 1
- держатели измерительных дуг 1
4.5 Приспособление для измерения диаметров проволочек 1
4.6 Арретир 1
4.7 Прижимы 1
4.8 Держатель для плоскопараллельных концевых мер длины 1
4.9 Термометр 1
4.10 Отвертка 1
4.11 Рамка 1
4.12 Салфетка 1
4.13 Инструкция к пользованию 1
4.14 Паспорт 1
4.15 «Свидетельство о метрологической аттестации»
ЧНПП «МИКРОТЕХ» 1
4.16 Копия «Свидетельства о государственной
метрологической аттестации» (по согласованию с заказчиком) ___
5 ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ
5.1 По окончании работы пыль на наружных оптических деталях осторожно удалить чистой фланелевой салфеткой или кисточкой.
5.2 Хранить оптиметр в сухом отапливаемом помещении при температуре воздуха от +5 до +35 оС и относительной влажности не более 60 % при температуре +25оС. Воздух в помещении не должен содержать примесей агрессивных газов.
5.3 Транспортирование оптиметра должно производиться по
ГОСТ 13762-86.
6 МЕТОДЫ И СРЕДСТВА ПОВЕРКИ
6.1 Оптиметр горизонтальный МИКРОТЕХ® ИКГ-3 должен быть аттестован согласно программе и методике метрологической аттестации.
6.2 Поверка оптиметра горизонтального МИКРОТЕХ® ИКГ-3 должна производиться методами и средствами согласно методики поверки (калибровки) МП-01.92:2014.
6.3 Межповерочный (межкалибровочный) интервал устанавливается в зависимости от эксплуатации, на не реже одного раза в год.
7 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И АТТЕСТАЦИИ
7.1 Оптиметр горизонтальный МИКРОТЕХ® ИКГ-3 зав.№__________________ аттестован в ЧНПП «МИКРОТЕХ».
«Свидетельство о метрологической аттестации» №_______________ от _________________________.
Дата аттестации «_____»____________________2011 г.
7.2 Оптиметр горизонтальный МИКРОТЕХ® ИКГ-3 зав.№__________________ соответствует техническим требованиям МТ 12.12.002 ТЗ и признан годным к эксплуатации.
Дата выпуска «______» ________________________2011 г.
Главный метролог ЧНПП «МИКРОТЕХ» __________ //
м. п
.
8 СВЕДЕНИЯ О КОНСЕРВАЦИИ И УПАКОВКЕ
8.1 ЧНПП «МИКРОТЕХ» произвел консервацию оптиметра горизонтального МИКРОТЕХ® ИКГ-3 зав.№ _________________ согласно ГОСТ 9.014-78.
Дата консервации «____» _______________ 2011 г.
8.2 ЧНПП «МИКРОТЕХ» произвел упаковку оптиметра вертикального МИКРОТЕХ® ИКВ-3 зав. № ____________ согласно ГОСТ 13762-86.
Вариант упаковки – комбинация ВУ-4 и ВУ-7.
Дата упаковки «____»_________________________2011 г.
Начальник ОТК ЧНПП «МИКРОТЕХ» _________________ //
м. п.
9 ГАРАНТИИ ЧНПП «МИКРОТЕХ»
9.1 ЧНПП «МИКРОТЕХ» гарантирует соответствие оптиметра горизонтального МИКРОТЕХ® ИКГ-3 зав. № _________________ техническим требованиям МТ 12.12.002 ТЗ при соблюдении условий транспортирования, хранения и эксплуатации.
Гарантийный срок эксплуатации – 12 месяцев со дня поставки.
9.2 ЧНПП «МИКРОТЕХ» выполняет послегарантийное обслуживание, регулировку и калибровку с выдачей «Свидетельства о калибровке средства измерительной техники».
Директор ЧНПП «МИКРОТЕХ», к. т.н.______________//
м. п.
Приложение А
(справочное)

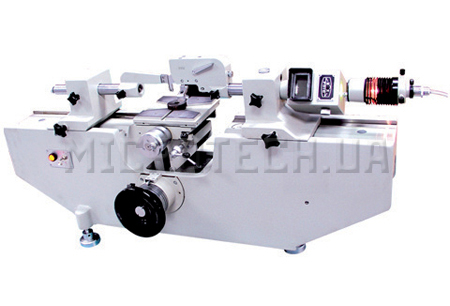

1 - Оптиметр горизонтальный МИКРОТЕХ® ИКГ-3
