"Гелиостат" - устройство автоматической ориентации солнечной батареи

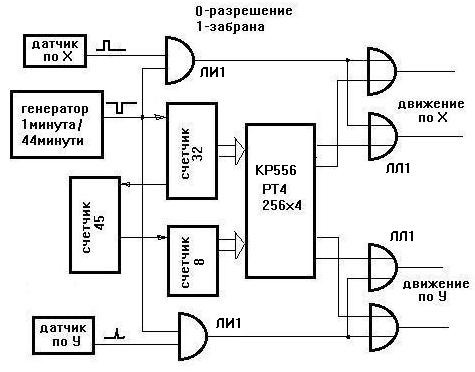

Ето несложное устройство, позволяющее автоматически ориентировать солнечную батарею на солнце. Оно лишено недостатка временного и/или случайного постороннего затенения или освещения одной из фотоклеток. Дана только структурная схема, но каждий, имеющий и небольшой опит работи с цифровими микросхемами может ее повторит. Можно изпользоват готовие модули-драйвери от других подобних устройств, заменив только „ЦУУ”. Так-же, спокойно можно добавит и схемку защити от ветра, принудително включив движение „по У” до упоре в концевом виключателе. Началное состояние датчиков и генератора лог”1”. Датчики представляют из себя круговие сектора метализированних участков гетинакса. Все „слежение” записано в ППЗУ и управляется тремя счетчиками: „суточний”,”сезонний”, „годовой”. „Сезонний” счетчик дополнително имеет функцию отображения и коррекцию содержимого. Следует отметит что имеем восем сезонов – старшие три разряда, а день разбит на 32 промежутка –младшие 5 разрядов, т. е. моторчики включаются на каждие 45 минут. А виключаются – окончанием металлизированного сектора на датчиках, по Х и по У соответственно.
