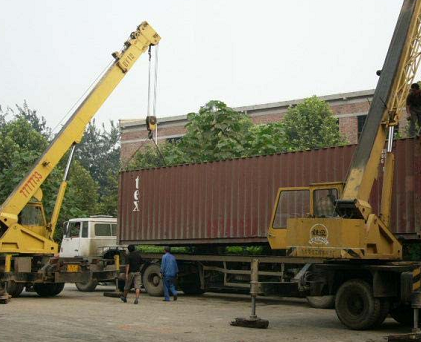

  Отправка оборудования в порт                Монтаж оборудования в Корее



  Последняя модификация                        Расходные материалы для сварки

  сушильной печи RTDF-7

1. Основные машины по производству

сварочных электродов

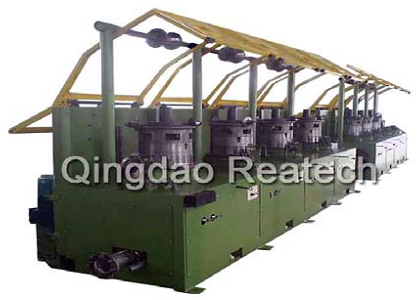

1.1. Машина для волочения проволоки – модель RTWD-560.

Высокоскоростная машина RTWD-560 используется для прокатки стального проволочного стержня до требуемого диаметра. В состав машины входят рабочий блок, мостовой механизм, станина, фильерная букса, шкиф, система охлаждения, защитный кожух и т. д. К основным особенностям можно отнести 2-х ступенчатую ременную трансмиссию, эффективную систему охлаждения, частотный контроль, управление PLC и т. д. Машина проста в управлении, надежна в работе и обладает высокой эффективностью.

Основные технические параметры:

Модели	RTWD-350	RTWD -400	RTWD -450	RTWD -560
Диаметр блока, мм	350	400	450	560
Макс. прочность входящей проволоки, МПа	-900
Количество прокаток	5-12	5-12	5-12	5-13
Макс. диаметр входящей проволоки, мм	2,5	2,8	4,5	6,5
Мин. диаметр выходящей проволоки, мм	0,4	0,6	0,8	1,2
Макс. скорость прокатки, м/с	-15	-15	-15	-12
Мощность волочения, кВт	3-7.5	5.5-15	7.5-18.5	11-37
Управление скоростью	Частотное управление
Способ подачи проволоки	Стойка или катушка
Способ наматывания проволоки	Блок, магистральный тип или катушечный
Комплектация волочильной машины осуществляется согласно требованиям заказчика

Примечание: габариты и вес брутто для, например, модели RTWD-560 составляют 1700x1150x1750мм и 2200кг.

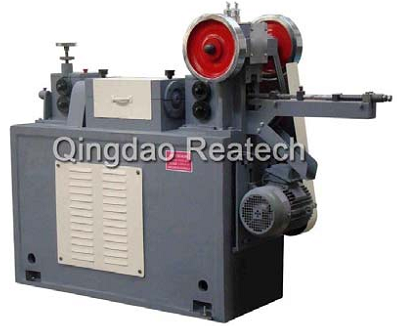

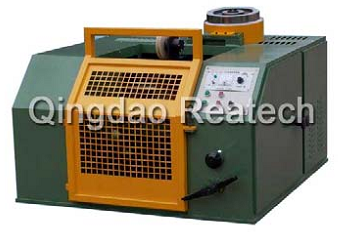

1.2. Машина для отрезания проволоки – модель RTWC-500.

Машина для отрезания проволоки является специальным оборудованием при производстве электродов. Она используется для выправления и нарезания проволочной катанки. Также может использоваться в качестве правильно-отрезной машины и на других производствах, связанных с проволокой.

Основные технические параметры:

1	Диапазон длины резки проволоки, мм	200-500
2	Диаметр проволоки, мм	2-6
3	Скорость резки, м/мин	100-115
4	Скорость правки, об/мин	6280
5	Скорость маховика, об/мин	960
6	Перемещение суппорта резака, мм	16
7	Мощность двигателя	7 кВт
8	Габаритные размеры, мм	1750x600x1260
9	Вес нетто, кг	800

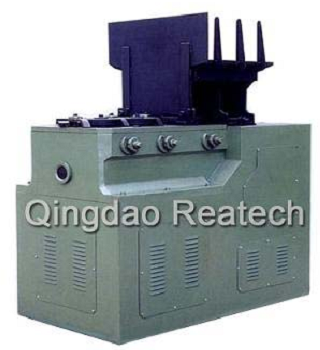

1.3. Машина подачи проволоки – модель RTWF-450.

Машина подачи проволоки является специальным оборудованием при производстве сварочных электродов. Ее назначением является подача стального проволочного стержня в машину для нанесения на стержень флюса. Возможна опция машины с частотным управлением.

Основные технические параметры:

1	Диаметр проволоко-подающего колеса мм	160
2	Диапозон длины проволочного куска, мм	250-450
3	Диаметр проволоки, мм	2.0-5.8
4	Скорость подачи проволоки, м/мин	250-380
5	Мощность потребления, кВт	7.5
6	Габариты, мм	1500x850x1560
7	Вес нетто, кг	1500

1.4. Машина для нанесения порошка – модель RTPC-100.

Машина для нанесения порошка является специальным оборудованием при производстве сварочных электродов. Ее назначением является покрытие флюсом стального проволочного стержня. Эту машину также называют машиной по созданию формы сварочного электрода. Возможна опция машины с частотным управлением.

Основные технические параметры:

1	Диаметр порошкового цилиндра, мм	100
2	Диаметр проволоки, мм	2.0-5.8
3	Рабочая скорость, м/мин	250-380
4	Скорость развертки, об/мин	31-60
5	Мощность двигателя, кВт	22
6	Габариты, мм	1600x1080x1260
7	Вес нетто, кг	2000

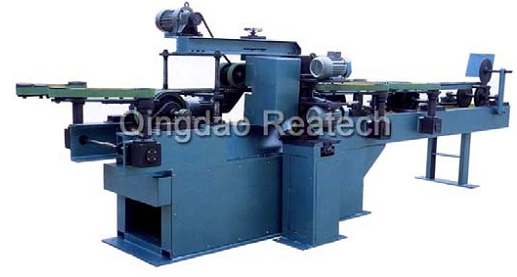

1.5. Машина для шлифовки концов электрода – модель RTEG-450.

Эта машина является специальным оборудованием для производства сварочных электродов. Ее назначением является шлифовка концов электрода после нанесения флюса. Возможна опция машины с частотным управлением.

Основные технические параметры:

1	Диаметр электрода, мм	2.5-5.8
2	Длина электрода, мм	300-500
3	Рабочая скорость, м/мин	6-10
4	Суммарная мощность, кВт	5.5
5	Габариты, мм	4300x1800x1500
6	Вес нетто, кг	1600

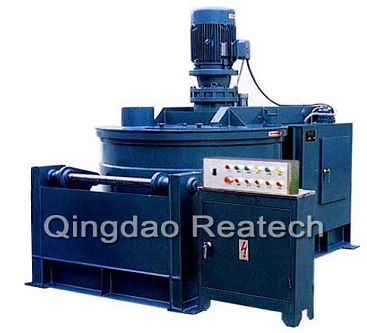

1.6. Машина для смешивания флюса – модель RTFM-300/500.

Данная машина используется для смешения флюса при производстве сварочных электродов. Происходит равномерное смешивание компонентов, после чего смесь подается на выход при помощи гидравлической системы авто-выгрузки.

Основные технические параметры:

Спецификация	RTVM-200	RTVM-300	RTVM-500
Номинальный объем резервуара, л	200	300	500
Скорость вращения резервуара, об/мин	20	20	20
Скорость вращения смешивающих лопастей, об/мин	72	72	72
Мощность смешивающих лопастей, кВт	7,5	11	15
Гидравлическая мощность, кВт	2,2	3	4
Внутренний диаметр резервуара, мм	800	900	1100
Диаметр лопасти, мм	420	510	580
Время перемешивания, мин	4	4	5
Режим и время выгрузки	Гидравлическая автовыгрузка, 2 мин
Габариты, см	130x60x150	200x100x160	216x116x190
Вес, кг	1000	1500	1900

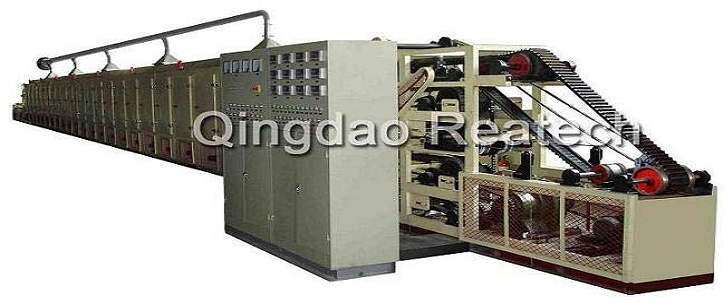

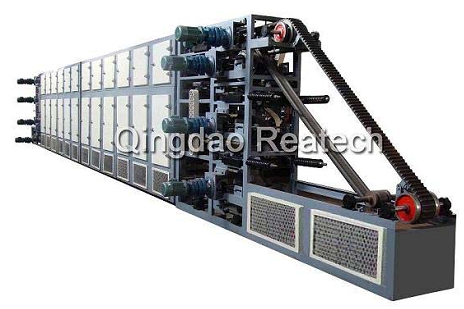

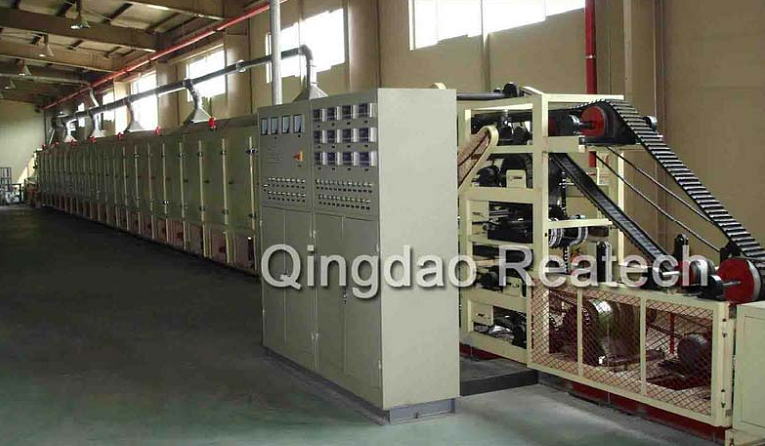

1.7. Автоматическая сушильная печь цепного типа – модель RTDF-5.

Автоматическая сушильная печь цепного типа (модель RTDF-5) является специальным оборудованием в производстве электродов. Она используется для сушки электродов, покрытых флюсом, до их готовности. Источником питания может быть как электричество, так и природный газ, уголь, дизельное топливо и т. д. Возможна опция машины с частотным управлением. Новая двух-ярусная модификация (RTDF-7) печи на 8 метров короче, чем RTDF-5.

Основные технические параметры:

1	Область применения (диаметр)	2.5-5мм
2	Способ передачи	Транспортная передача по цепочке (5 и 7 слоев)
3	Рабочая скорость	4.3-5.7 м/мин
4	Эффективная длина сушка	24 м
5	Способ нагревания	Инфракрасное излучения, циркуляция горячего воздуха.
6	Способ сушки	168 кВт
7	Температура сушки	230˚C
8	Время нагрева	≤ 30 мин
9	Сигнализация	Световая, автоматическое отключение
10	Способ охлаждения	Воздушное охлаждение
11	Производительность	1.5-2.0 тн/час
12	Габариты, мм	31600x1100x2600, 22440x1500x3200
13	Вес брутто, кг	20'000 (для варианта 5 слоев)

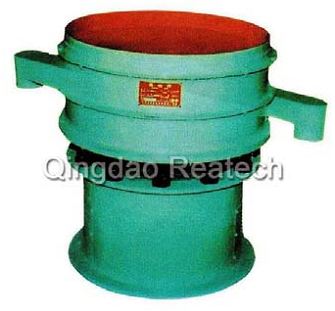

1.8. Вибросито – модель RTVS-600.

Данная машина используется для просева исходных порошков флюса.

Основные технические параметры:

Спецификации	(0,6)м  (1)м  (1,4)м  (1,6)м
1	Диаметр, мм	600  986  1400  1600
2	Эффективная площадь просеивания, м2	0,23  0,66  1,34  2,01
3	Спецификация просеивания, ячейка/дюйм	2-400
4	Размер частиц, мм	<ц10  ц20  ц20  <ц30
5	Частота колебаний, об/мин	1500
6	Эффективный диаметр просеивания, мм	ц540  ц916  ц1310  1-3
7	Слои	ц1520  1-3  1-3  1-3
8	Мощность, кВт	0,75  1,5  1,5  2,2

Примечание: габариты и вес брутто для, например, модели (1,6)м составляют 660x660x700мм и 250кг.

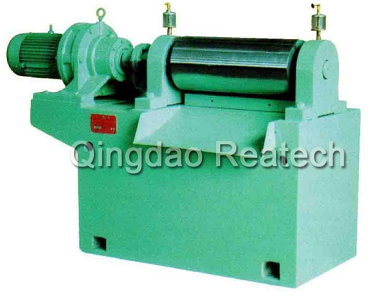

1.9. Машина для правки проволоки – модель RTWS-850.

Данная машина используется для правки (выпрямления) тех отходов (электродов), которые образовались после этапа сушки.

Основные технические параметры:

1	Диаметром стержня для правки, мм	1.6-5.0
2	Осевая скорость, об/мин	15
3	Высота рабочего центра, мм	850
4	Тип редуктора	ZQ250
5	Габариты, мм	1640x670x910
6	Вес, кг	600

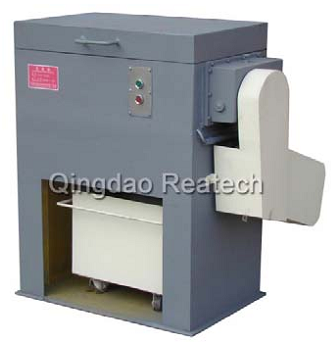

1.10. Машина для восстановления электродного стержня и флюса – модель RTER-450.

Данная машина используется для соскабливания флюса с отработанного или поврежденного электрода до этапа сушки электрода.

Основные технические параметры:

1	Максимальная длина обработки, мм	450
2	Диаметр обработки, мм	1.6-5.0
3	Вместимость, кг/за 1 раз	15-20
4	Объем восстанавливающего бокса, м3	0.03
5	Мотор	Y100L2-4
6	Габариты, мм	930x820x980
7	Вес, кг	400

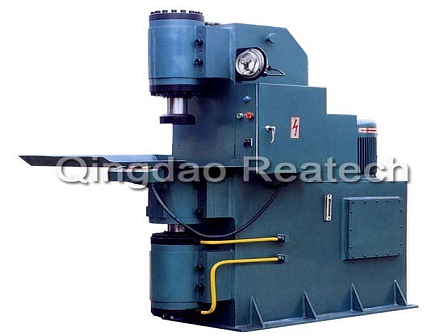

1.11. Машина гидравлического прессования порошков – модель RTBP-40.

Данная машина является одной из машин гидравлической линии и используется для прессования порошков в брикеты с целью последующего их использования на стадии нанесения флюса.

Основные технические параметры:

1	Максимальное давление	40тн
2	Макс гидравлическое давление	20МПа
3	Макс порошковое давление	20МПа
4	Размеры порошковых брикетов	Ц135x350мм, Ц175x350мм
5	Мощность	11кВт
6	Габариты	1800x1650x2350мм
7	Вес нетто	3500кг

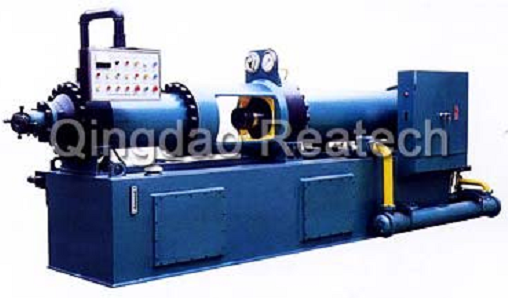

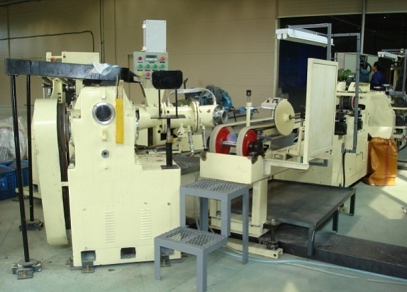

1.12. Машина для нанесения флюса - модель RTHС-100/200.

Данная машина является одной из машин гидравлической линии и используется для нанесения порошка (флюса) при производстве сварочных электродов. В машине используется комбинированное управление - механическое, гидравлическое и электрическое. Возможна регулировка входящего количества порошка (флюса) и давления при его нанесении. Исходный материал – предварительно изготовленные брикеты из флюса – вводится полуавтоматически. Формующая головка 45° типа, сменный цилиндр. Простая и точная установка эксцентриситета. Поверхность сварочных электродов после нанесения флюса ровная и гладкая.

Основные технические параметры:

Модели	RTHC-100	RTHC-200
Номинальное давление, тн	100	200
Максимальное гидравлическое давление, МПа	26,5	25
Максимальное давление флюса, МПа	65	78
Максимальное количество входящего флюса, л/мин	6	12,5
Размеры цилиндра, мм	ц140x648	ц180x1000
Диаметр сварочного электрода, мм	ц2.5 (2,0)-ц5.8 (8.0)	ц2.5-ц5.8 (8.0)
Длина сварочного электрода, мм	300 (250) -550	300-700
Скорость подачи подогнанной проволоки, м/мин	60-300	120-480
Тип формующей головки	45°	45°
Мощность двигателя, кВт	11	22
Производительность (ц3.2), тн/ч	0,8	1,5
Габариты, мм	2780x905x1668	6200x1000x1500
Вес нетто, кг	3010	6820

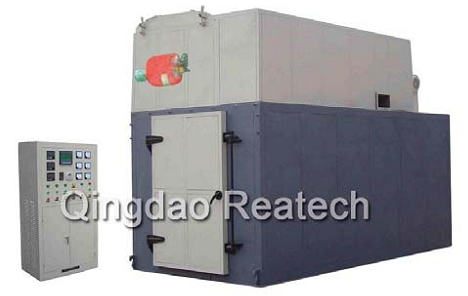

1.13. Боксовая печь с циркуляцией горячего воздуха - модель RTBF-450.

Печь боксового типа RTBF-450 в основном предназначена для сушки специальных сварочных электродов. Также может использоваться для обжига и сушки других материалов, в том числе и для тепловой обработки металлов при температуре до 450°C.

Печь может работать как от электричества, так и на дизельном топливе, природном, промышленном газе, угле и т. п. Печь работает в режиме циркуляции горячего воздуха и оснащена автоматической системой управления температурным боксом машины, системой предварительного задания температурных диапазонов, системой индикации температуры во время работы, системой обеспечения безопасности во время топливного воспламенения. Обладает хорошими энергосберегающими показателями.

Основные технические параметры:

Название	Спецификации / Параметры
1	Объем печи	12 м3	8 м3	4 м3
2	Полезный объем	11.2 м3	7.83 м3	3.88 м3
3	Максимальная температура	450°C	450°C	450°C
4	Внутр. разница температур	<± 5°C	<± 5°C	<± 5°C
5	Максимальная мощность нагрева	Электричество	180 кВт	129 кВт	60 кВт
Нефть и газ	200’000 ккал/ч	150’000 ккал/ч	70’000 ккал/ч
6	Внешние габариты, мм	4500x2450x3000	3220x2450x3000	2100x2100x2800
7	Вес, тн	7.5	6	4

2. Основные машины по производству

сварочной проволоки

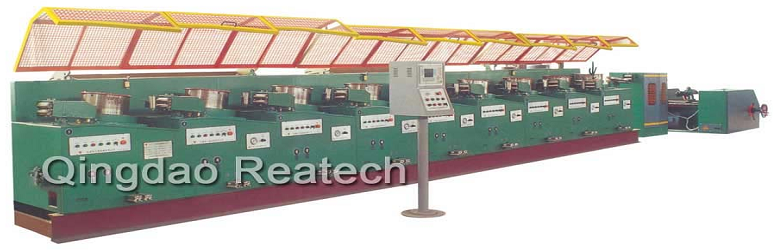

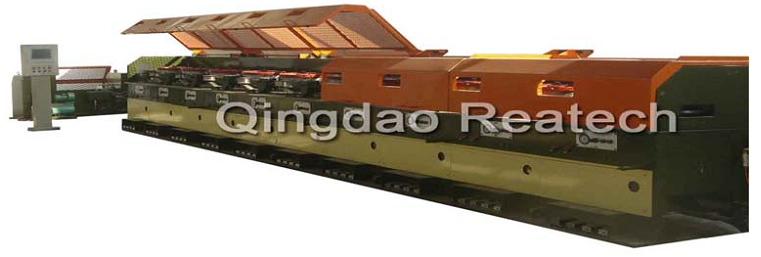

2.1. Машина для волочения проволоки LZ-560/400.

Основные технические параметры:

1. Диаметр катушки:                        560/400 мм.

2. Материал для работы:                стальная проволока, алюминиевая проволока,

проволока из сплавов.

3. Диапазон прокатки:                        от 9.5 мм до 0.6 мм.

4. Скорость волочения:                        12-15 м/с.

5. Мощность одной машины:                22-30 кВт.

6. Внешние габариты (ДхШхВ):        8600 x 1200 x 1800 мм.

7. Вес:                                        12’000 кг.

2.2. Катушечник SG800/630.

Данная машина используется в основном как принимающее устройство (намотчик) для проволоки конечного продукта, ребристой арматуры холодного проката, плоских проводных кабелей и т. д. При использовании с машиной по построению в линейку полированных прутков (с шагом линейного построения 1 – 40 мм), данная машина в значительной степени удовлетворяет различным требованиям, предъявляемым к линейному построению.

Основные технические параметры:

1. Диаметр катушки:                                800 мм.

2. Диаметр принимаемой проволоки:        1.5-6.0 мм.

3. Скорость приемки:                                2 м/мин.

4. Способ линейного построения:                с полированными прутками.

5. Шаг линейного построения:                1-40 мм.

6. Макс. усилие линейного построения:        40 кгс.

7. Мощность электродвигателя:                YLJ160-40N-4.

8. Размеры катушки:                                800 x 400 x 400 мм.

9. Вес принимаемой проволоки:                600 кг.

10. Внешние габариты (ДхШхВ):                1350 x 1550 x 1250 мм.

7. Вес:                                                950 кг.

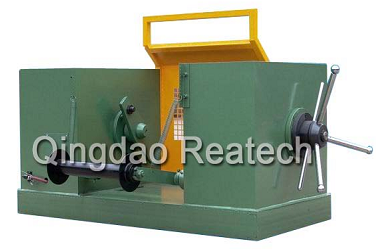

2.3. Катушечный намотчик SG800/630.

Данная машина используется при снятии с проволоки медных покрытий, а также для намотки катушек.

2.4. Линия для покрытия проволоки медью.

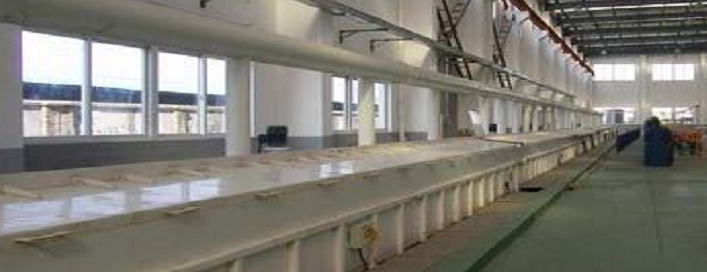

Данная линия используется для химического покрытия медью нескольких проволок одновременно. Наиболее популярны линии для 10- и 12-проволочных модификаций.

Основные технические параметры:

1. Сортамент выхода:                                        ц0.1-ц3 мм.

2. Макс. скорость выхода:                                300 м/мин.

3. Сортамент катушек для наматывания:                ц630-ц4750 мм.

4. Мощность основного двигателя:                        7.5 кВт.

5. Площадь пола:                                                3.0 x 32.00 м.

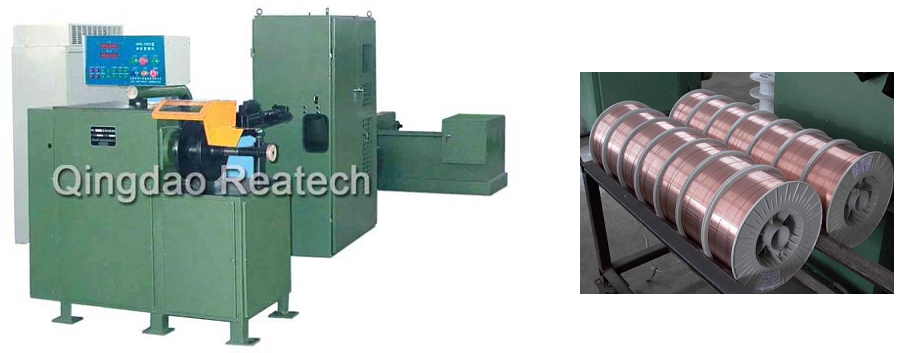

2.5. Интеллектуальная машина для намотки проволоки RTFW-2000.

Данная высокоскоростная и высокоточная машина используется для катушечной намотки проволоки в диапазоне от 1 до 20 кг на катушку.

Основные технические параметры:

1. Скорость линии намотки: 0-20 м/с.

2. Торможение и пуск катушечника осуществляется при помощи пневматического цилиндра. Электрический клапан производства FESTO.

3. Управление машиной вынесено за ее пределы в виде отдельного шкафа управления.

4. PLC производства компании SIEMENS, шаговый двигатель и его драйвер – производства SANYO, реле - производства FUJI, остальные элементы системы управления – производства в Китае и на Тайване.

5. Приводной двигатель машины намотки - переменного тока с мощностью 5.5кВт. Двигатель подающей машины - также переменного тока с мощностью 15кВт (мощность изменяется для различных бобин). Мощность частотного инвертора - 15кВт. Инверторы – производства компании YASKAWA (Япония).

6. Управление подающей машиной производится двигателем, осуществляющим намотку.

7. Машины намотки подходят только для одного размера (по внутренней ширине) пластиковой катушки. Например, емкость катушки со следующими параметрами - Ц300мм (максимальный диаметр) x Ц150мм (минимальный диаметр) x 90±1мм (внутренняя ширина) - составляет 15-20 кг.

8. Производственная площадь: 3.0 x 7.0 м.

9. Суммарная мощность: 22 кВт. Электропитание: 380В, 3 фазы, 50 Гц.

10. Производительность: 2300 кг за смену.

2.6. Машина для упаковки проволочных мотков в барабаны RTDP-400.

Данная машина используется для упаковки проволочных мотков в барабаны. Машина оборудована цифровой системой управления Siemens7-200PLC, а также интеллектуальной системой экранного диалога. За исключением входа проволоки, правки и смены барабана, все остальные действия выполняются автоматически. По своему техническому исполнению, а также качеству работы данная машина соответствует передовому международному уровню.

Основные технические параметры:

Система управления	Управление PLC, сенсорный экран
Блок управления	Частотное управление двигателем
Подача проволоки	Частотное управление двигателем, активная подача
Управление маховиком	Серводвигатель
Номинальная макс. скорость намотки	15 м/с
Размеры наматываемой проволоки	ц1.0-ц1.6 мм
Катушечная загрузка	100-400 кг
Мощность	32 кВт
Размер	2100 x 9000 мм
Вес	3500 кг
