Свод правил по инженерным изысканиям для строительства (стр. 29 )

└─────────────────────┴───────────────┴───────────────┴─────────────────────────────┘

Приложение Ж

(справочное)

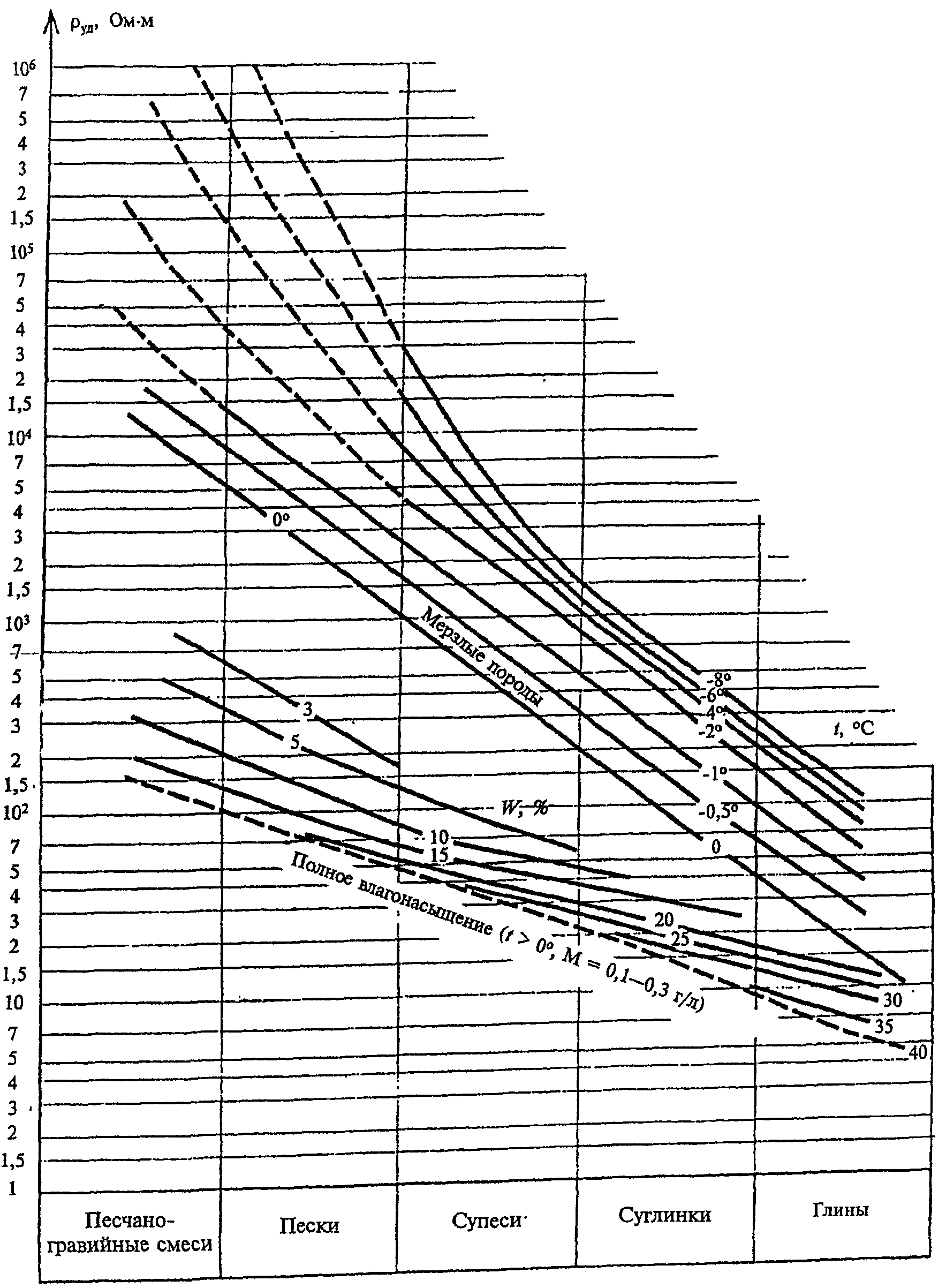

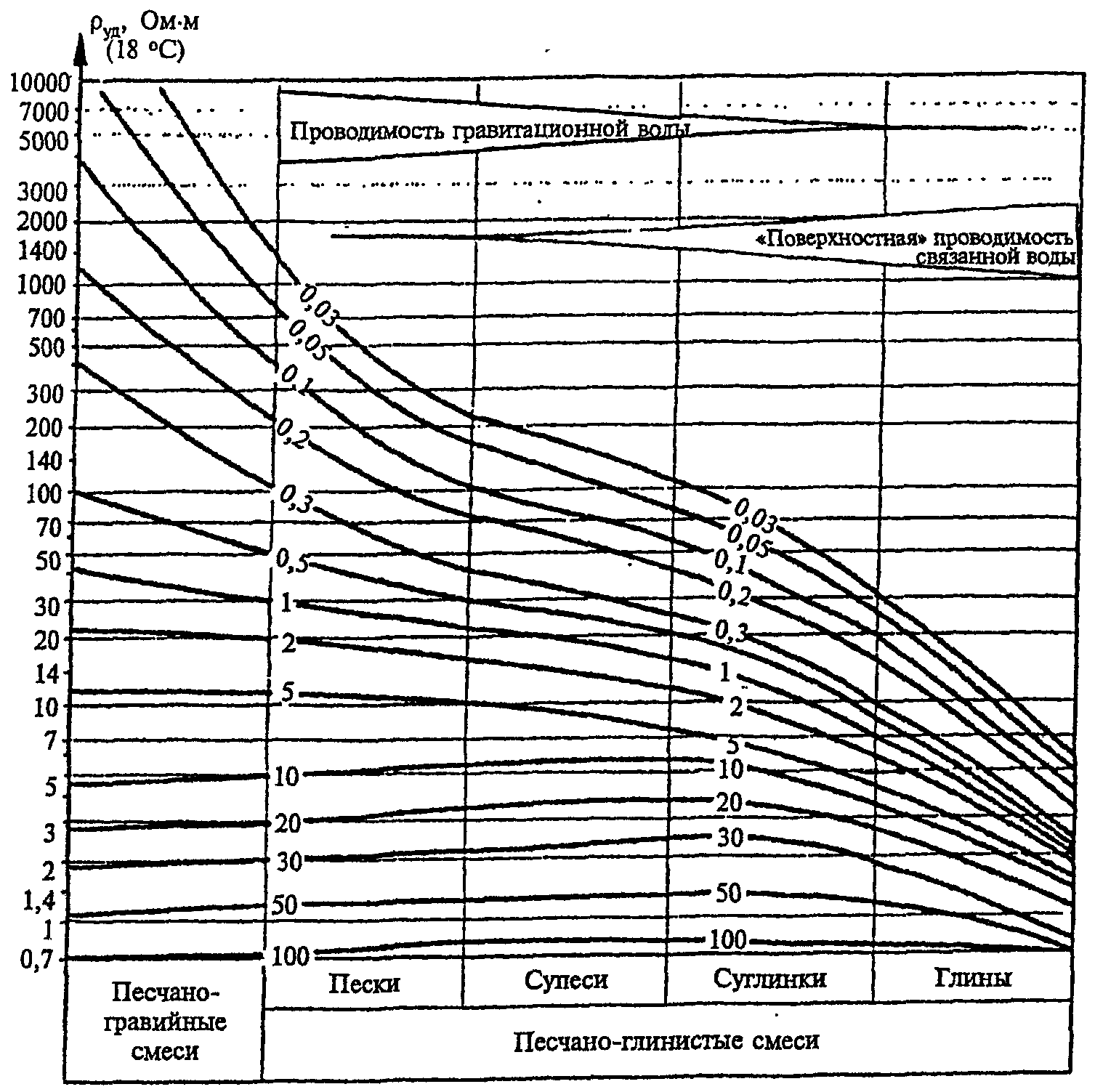

ЗАВИСИМОСТЬ УДЕЛЬНЫХ ЭЛЕКТРИЧЕСКИХ СОПРОТИВЛЕНИЙ (УЭС)

ОТ СОСТАВА ГРУНТА

Приложение И

(справочное)

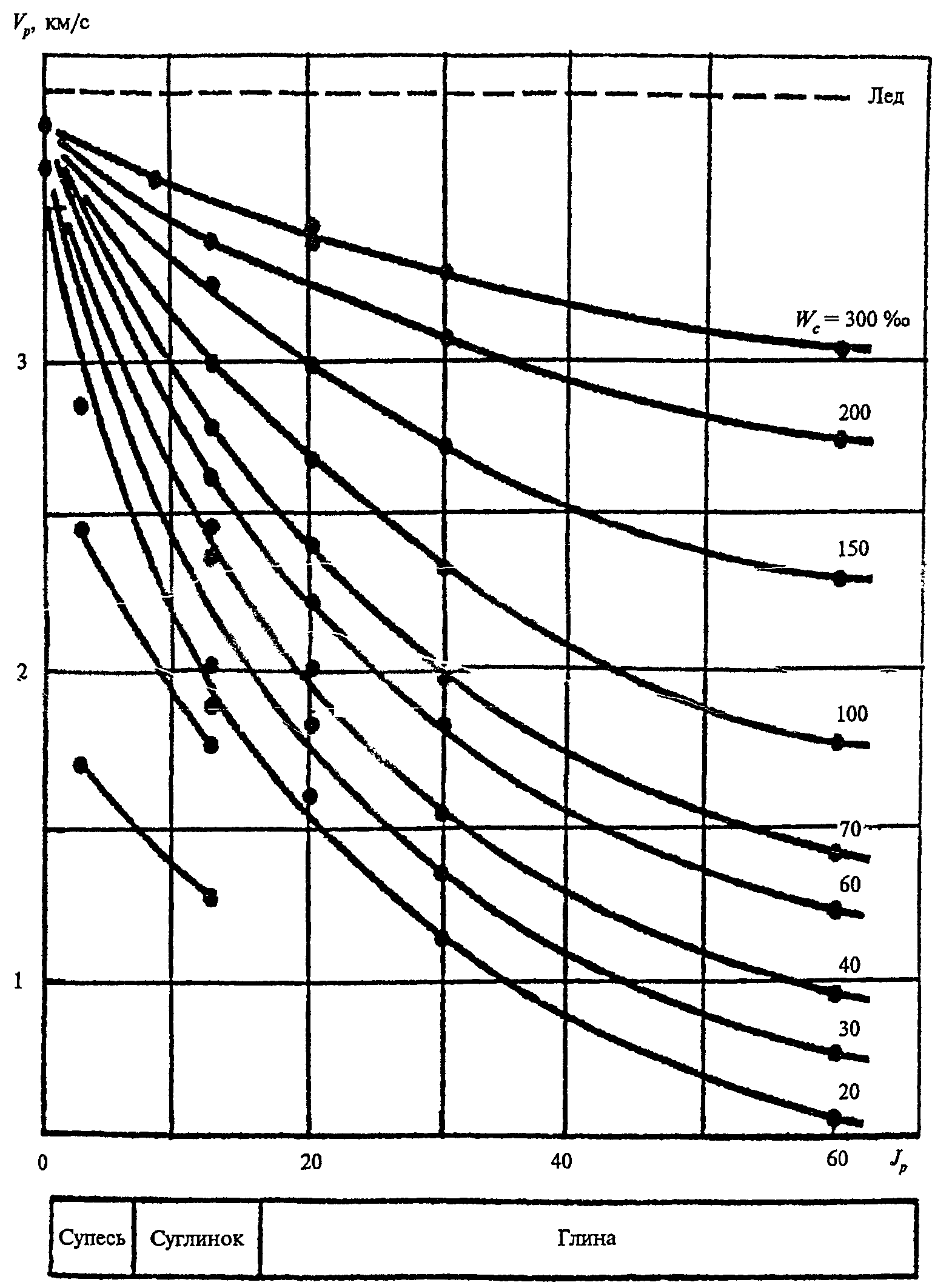

ЗАВИСИМОСТЬ СКОРОСТИ ПРОДОЛЬНЫХ ВОЛН ()

ОТ ЛИТОЛОГИЧЕСКОГО СОСТАВА

И ВЛАЖНОСТИ ДЛЯ МЕРЗЛЫХ ГРУНТОВ ПРИ t = -1 °С

Приложение К

(справочное)

ОПРЕДЕЛЕНИЕ МИНЕРАЛИЗАЦИИ ПОДЗЕМНЫХ ВОД (а) И ЗАСОЛЕННОСТИ

МЕРЗЛЫХ (б) И ТАЛЫХ (в) ДИСПЕРСНЫХ ГРУНТОВ

ПО ДАННЫМ ЭЛЕКТРОМЕТРИИ

Рисунок

а)

б)

в)

1 - гравий, галечник; 2 - песок; 3 - легкий суглинок;

4 - тяжелый суглинок

Приложение Л

(справочное)

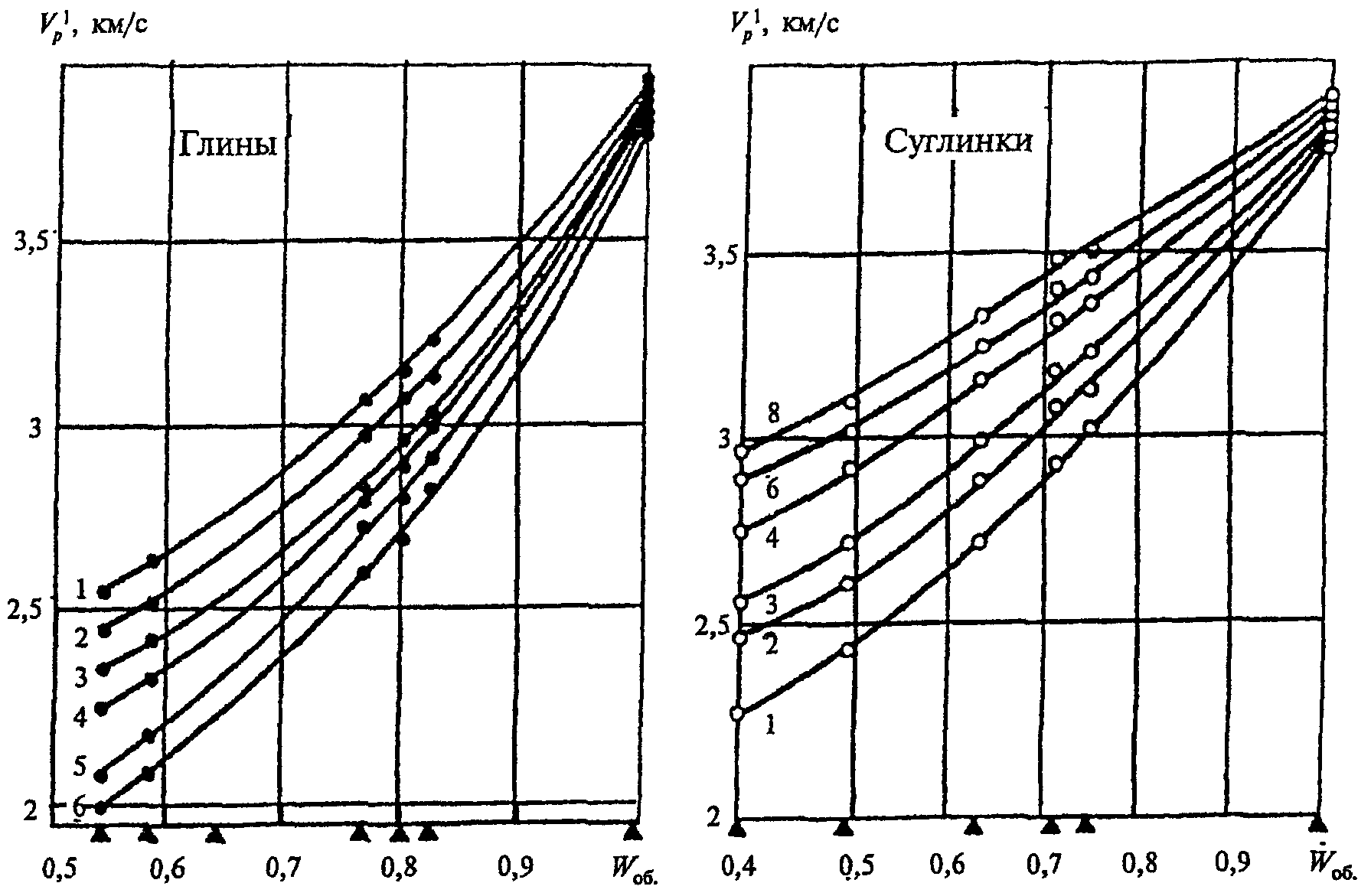

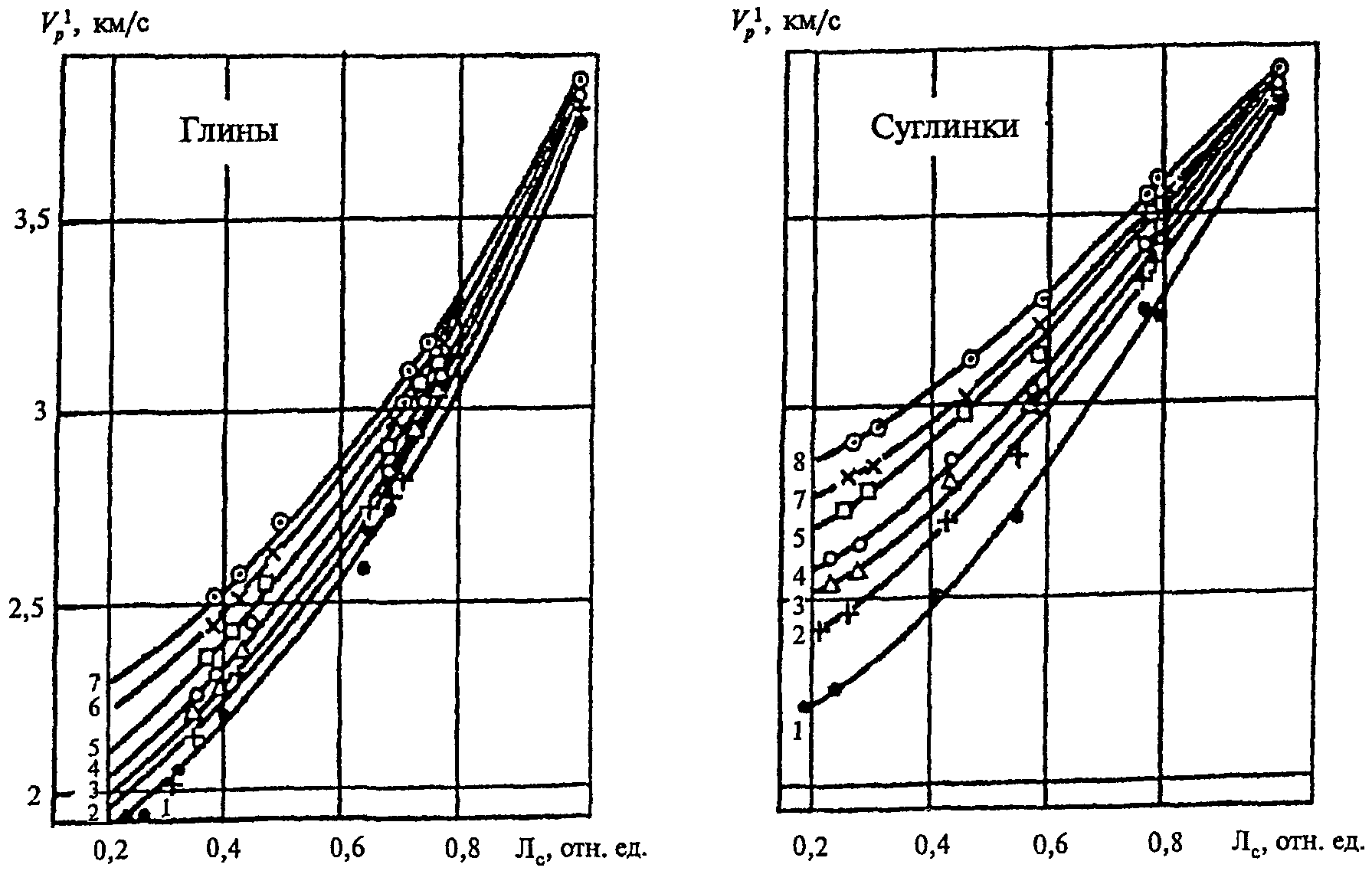

ЗАВИСИМОСТЬ СКОРОСТИ ПРОДОЛЬНЫХ ВОЛН

ОТ ОБЪЕМНОЙ ВЛАЖНОСТИ (а) И ЛЬДИСТОСТИ (б)

МЕРЗЛЫХ СУГЛИНИСТО-ГЛИНИСТЫХ ГРУНТОВ

при различной температуре, °С: 1 - -0,5; 2 - -1; 3 - -2;

4 - -3; 5 - -5; 6 - -6; 7 - -7; 8 - -10

а)

б)

Приложение М

(справочное)

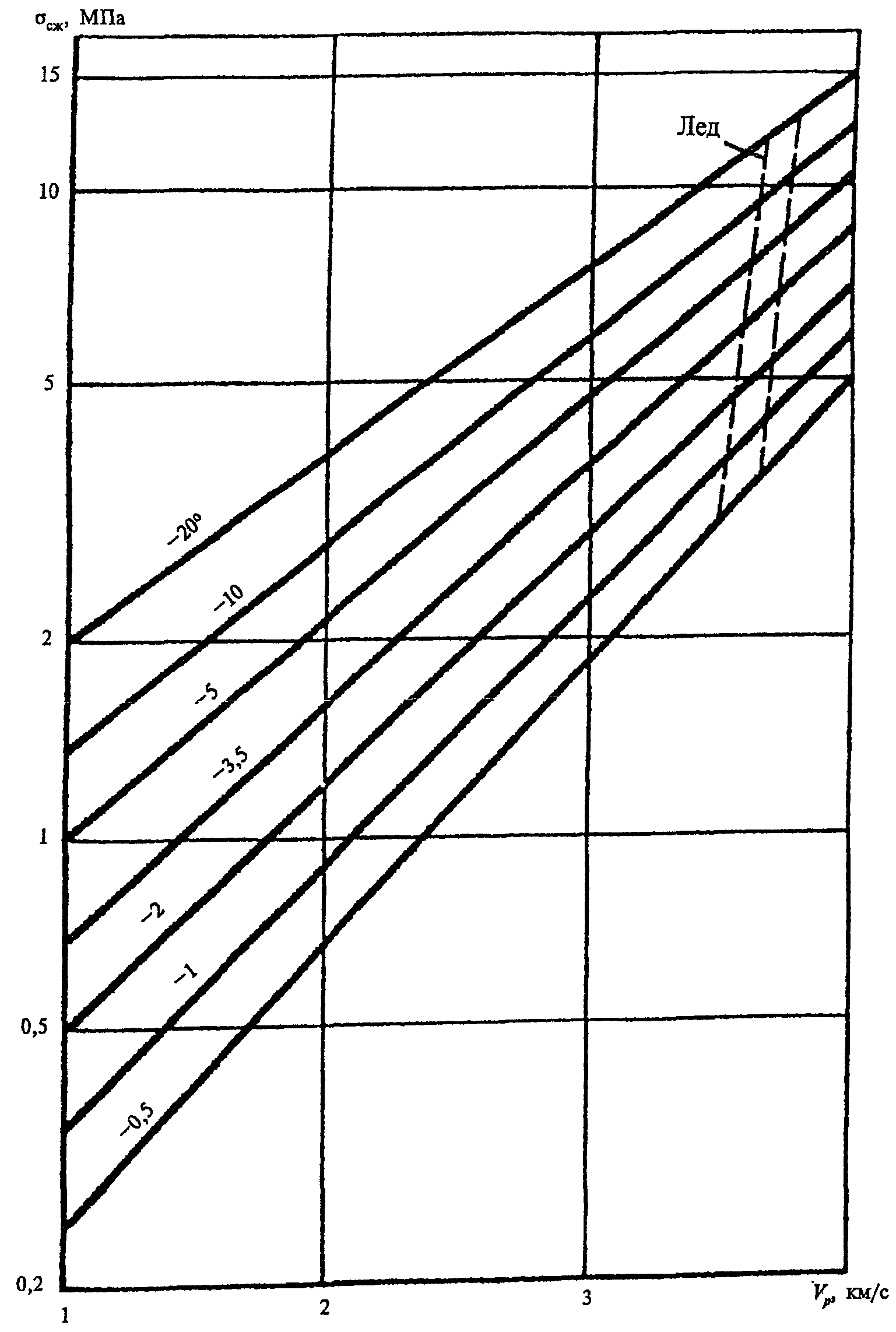

ОЦЕНКА ПРОЧНОСТИ ПРИ ОДНООСНОМ СЖАТИИ () МЕРЗЛЫХ ГРУНТОВ

ПО ЗНАЧЕНИЯМ СКОРОСТЕЙ ПРОДОЛЬНЫХ ВОЛН

Приложение Н

(справочное)

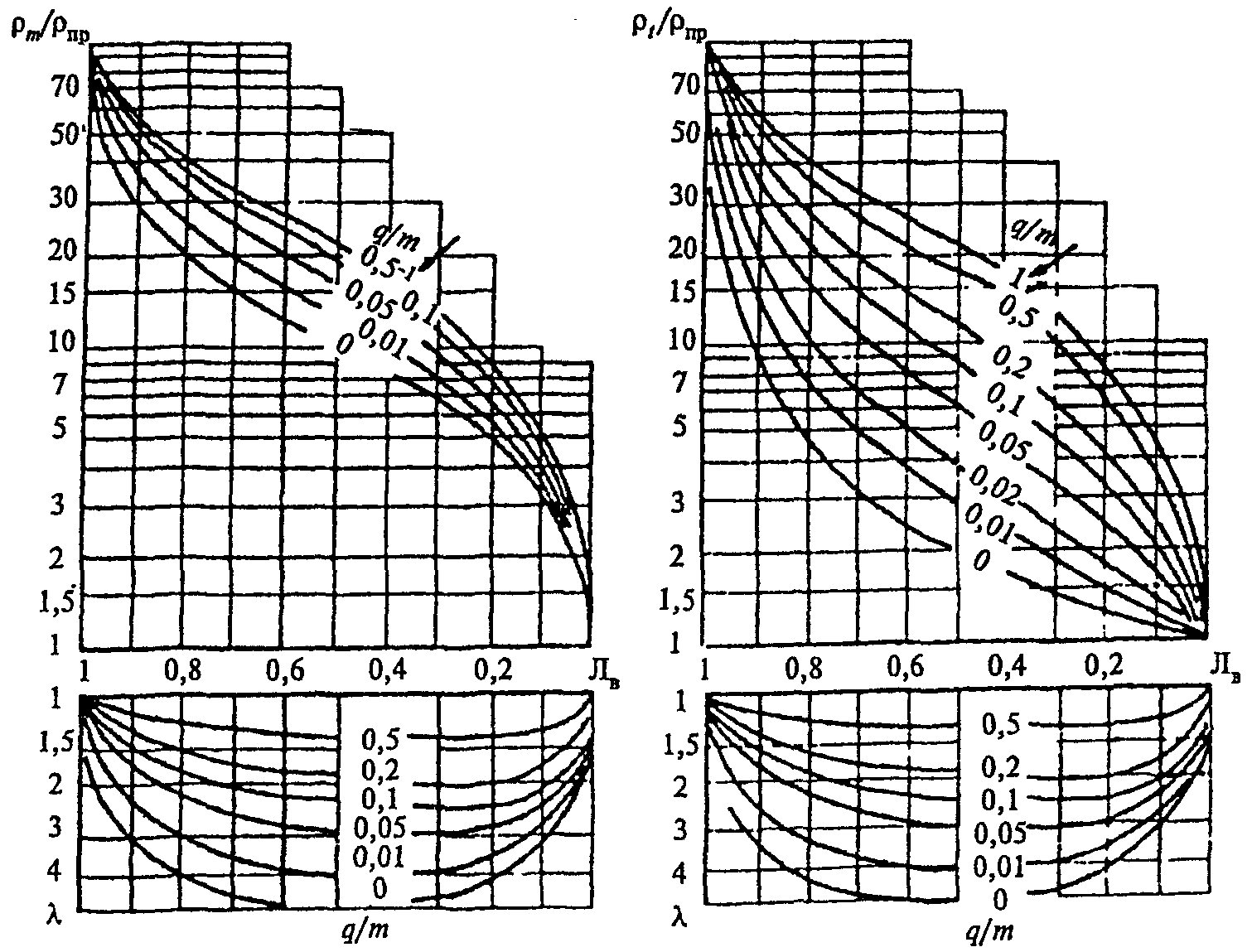

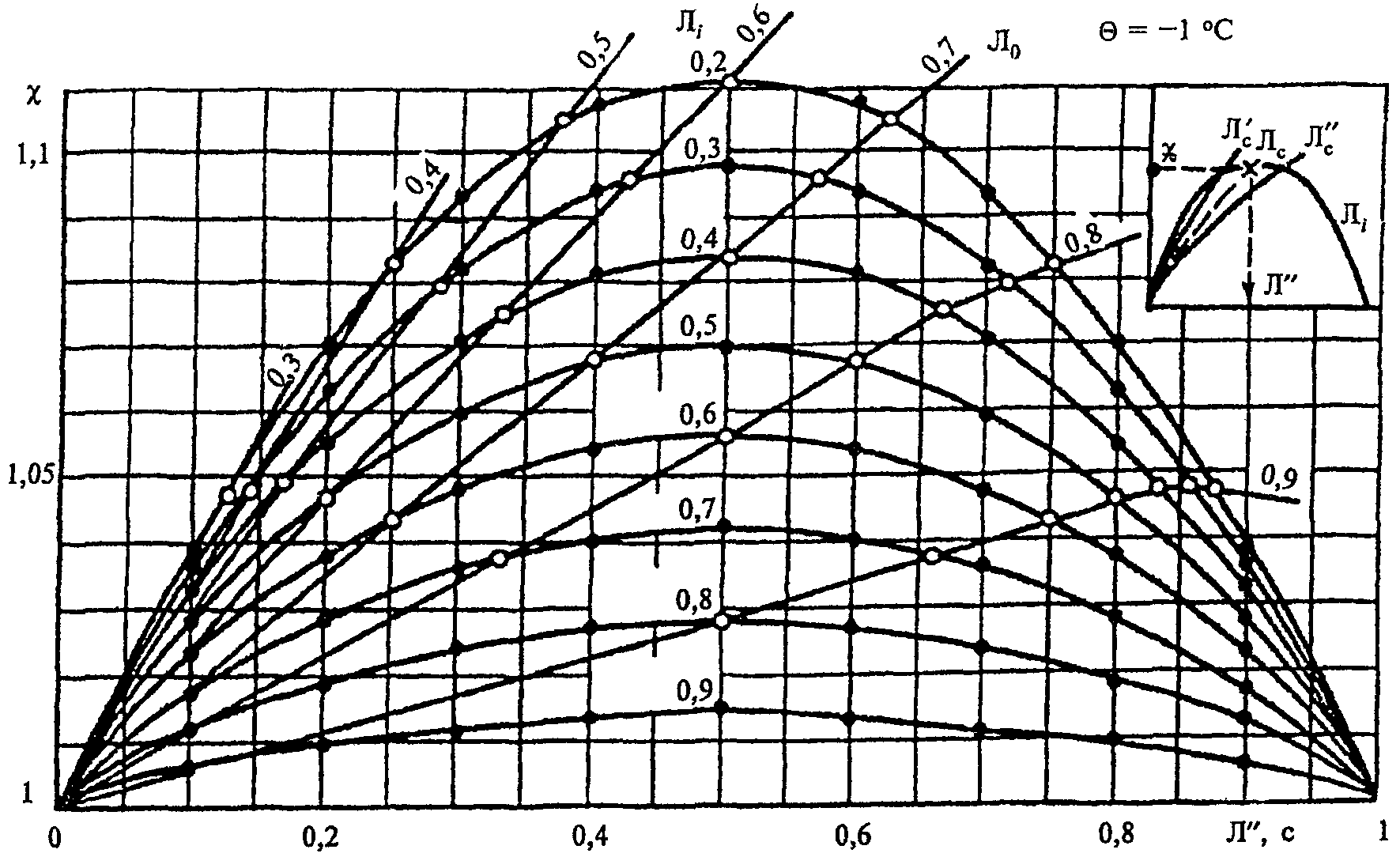

НОМОГРАММЫ ДЛЯ ОЦЕНКИ КРИОГЕННОГО СТРОЕНИЯ

МЕРЗЛЫХ СУГЛИНКОВ ПРИ t = -1 °С

ПО ДАННЫМ УЛЬТРАЗВУКОВЫХ (а) И ЭЛЕКТРИЧЕСКИХ (б) ИЗМЕРЕНИЙ

а)

- коэффициент анизотропии;

- суммарная льдистость; - слоистый лед;

( - лед цемент;

- равномерно распределенный лед)

б)

- среднеквадратическое УЭС; - продольное УЭС;

- УЭС минеральных прослоев; q/m - степень слоистости

(от равномерно сетчатой - 1 до слоистой - 0)

Приложение П

(справочное)

ГЛУБИННОСТЬ ЭЛЕКТРОРАЗВЕДКИ МЕТОДОМ СОПРОТИВЛЕНИЙ

ДЛЯ СИММЕТРИЧНЫХ (AMNB), ТРЕХЭЛЕКТРОДНЫХ (AMNC)

И ДИПОЛЬНЫХ (ABMN) УСТАНОВОК ПРИ КОНТРАСТНОСТИ

РАЗРЕЗОВ > 10

- отношение УЭС грунтов на контакте; О и - центры приемного и питающего диполей

┌────────────────────────────────────┬────────────┬──────────────┐

│  Вид геоэлектрического массива  │  2h/AB  │2h/О О'; h/AO │

├────────────────────────────────────┼────────────┼──────────────┤

│Контакт  │0,6  │0,55  │

│Вертикальный непроводящий пласт:  │  │  │

│  большой мощности  │0,55  │0,5  │

│  средней мощности  │0,45  │0,4  │

│  малой мощности  │0,25 - 0,3  │0,2  │

│Наклонный непроводящий пласт малой  │0,3 - 0,4  │0,25 - 0,35  │

│мощности  │  │  │

│Горизонтальный непроводящий цилиндр │0,2  │0,15  │

│(D > MN)  │  │  │

│Непроводящий шар (D > MN)  │0,15  │0,1  │

│Проводящий пласт малой мощности  │0,6  │0,6  │

└────────────────────────────────────┴────────────┴──────────────┘

Приложение Р

(справочное)

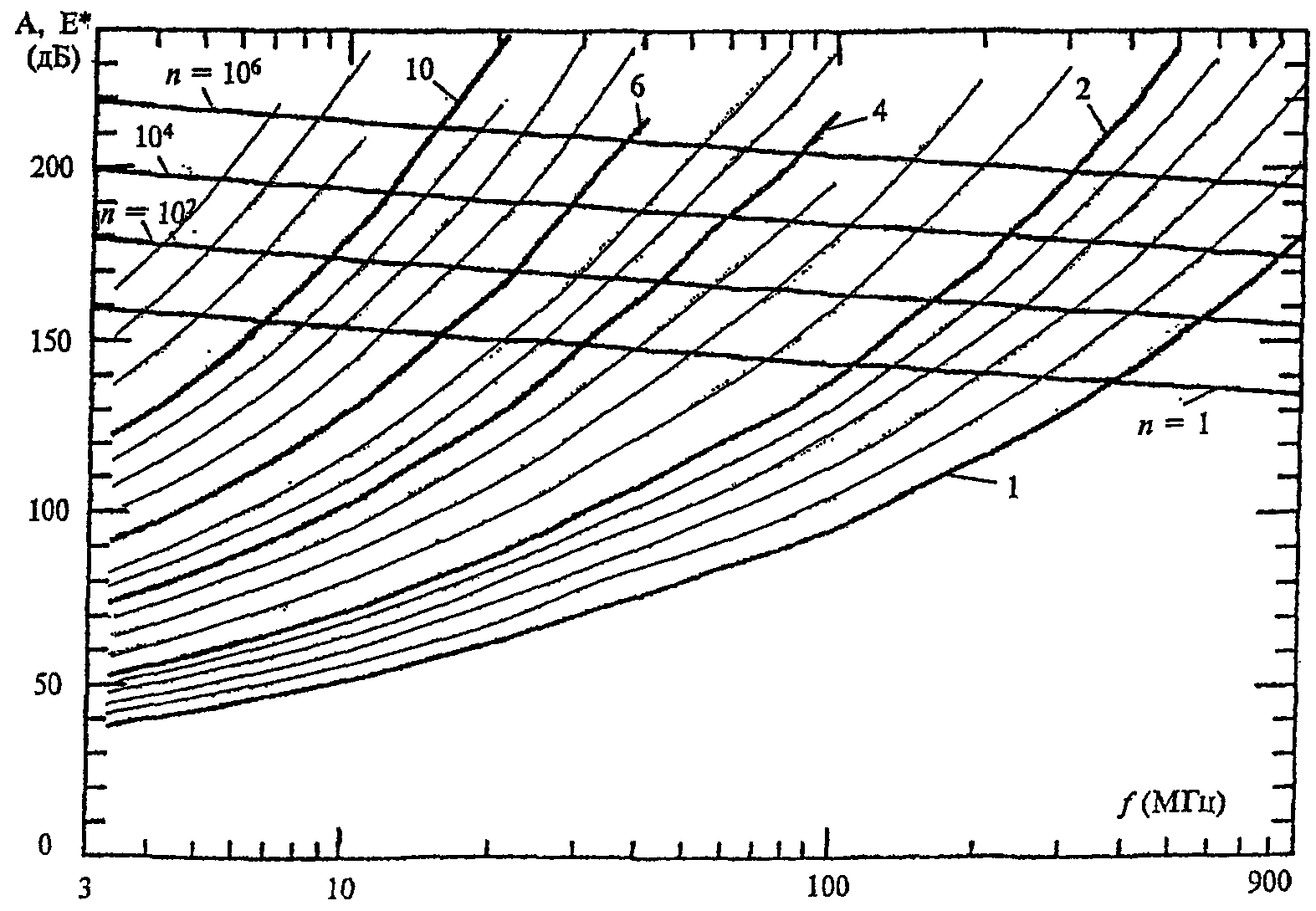

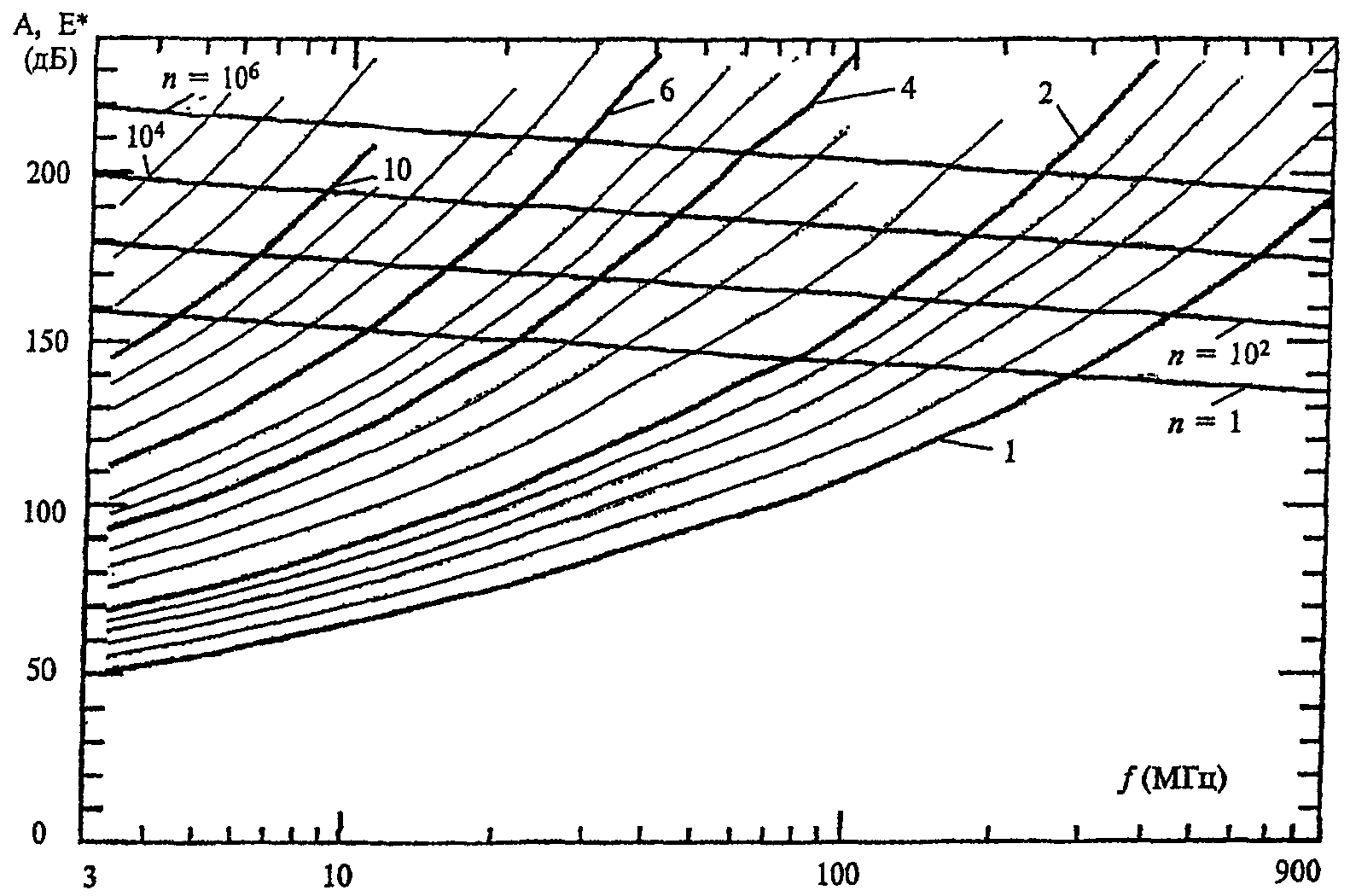

ЗАВИСИМОСТЬ ГЛУБИНЫ РАДИОЛОКАЦИОННОГО ЗОНДИРОВАНИЯ

ЛОКАЛЬНЫХ (а) И ЛИНЕЙНЫХ (б) ОБЪЕКТОВ В ГЛИНАХ

С НИЗКОЙ ВЛАЖНОСТЬЮ ОТ ЭНЕРГЕТИЧЕСКОГО ПОТЕНЦИАЛА Е* РАДАРА

а)

б)
