Техническая карточка Impact

Приложение ТЕХНИЧЕСКАЯ КАРТОЧКА IMPACT Семья: ОПЕРАТИВНАЯ мебель

РАБОЧИЕ СТОЛЫ

СТОЛЕШНИЦЫ        *        Выполнены из агломерированных панелей с покрытием «HPC» с одной стороны с отделкой, с другой стороны окраска нейтрального цвета (толщ. 25 мм, плотность 650 кг/м3).

       *        Все края прямые из ПВХ (толщ. 3 мм), радиус скругления
               3 мм.

       *        К каркасу крепятся металлическими винтовыми
               соединениями.

КАРКАС        *        Центральная стальная балка (Шир. 90 x В 102 мм, толщ.
               стального листа 12/10) «C»-образного профиля.

       *        Отверстия ∅ 60 мм расположены по всей длине балки и
придают ей эстетичный вид.

       *        Крепление к опорам по принципу сцепного устройства.

       *        Балка обеспечивает необходимую боковую жесткость всего
               стола и продольную жесткость столешницы.

ОПОРЫ        A) Фиксированной высоты для столов высотой 720 мм.

       *        «Т»-образные стальные. Состоят из 3-х элементов :

       1)        Основание из трубки эллиптического сечения (60 x 35 мм,
толщ. 20/10), каждый конец снабжен колпачками из
цветного пластика «ABS».

Верхняя полая стальная перекладина (30 x 15 мм, толщ.
15/10), служит для крепления опор к столешнице.

       3)        Вертикальная стойка опоры выполнена из 2-х трубок
эллиптического сечения (60 мм x 35 мм, толщ. 20/10),
соединенных центральной стальной пластиной (шир. 110
мм, толщ. 8/10) и стальной отделочной перфорированной
панелью выгнутой формы (толщ. 8/10).

               Эти 3 элемента сварены между собой для придания опоре
               необходимой жесткости.

*        Установочные винты (∅ 54 мм) из литого под давлением
пластика «ABS». Стержень с резьбой M 8x20 позволяет
регулировать высоту на длину хода 15 мм.

       *        B) Регулируемой высоты от 680 мм до 820 мм.

Только верхняя часть опоры отличает ее от опоры фиксированной высоты. Имеет следующую конструкцию :

Состоит из 2-х трубок эллиптического сечения 60 x 35 в нижней части и 2-х трубок эллиптического сечения 50 x 25 мм в верхней части. Раздвижение опоры осуществляется за счет кольца из синтетической резины. Изменение высоты производится с шагом 20 мм, нужная высота фиксируется шестигранным винтом. Стальная пластина с перфорированной панелью приварена к двум нижним трубкам.

ЭЛЕКТРО -        *        Вертикальная : проходит внутри двухсекционного
ПРОВОДКА                пластикового (PVCr + PVCs) кожуха, встроенного в опору.

       *        Горизонтальная : проходит внутри «C»-образной балки.

               -        Балка позволяет свободно разместить провода и розетки питания («PGEP», «LEGRAND» ...).

               -        Симметричная форма балки позволяет разместить ее открытой стороной со стороны пользователя или со стороны посетителя и удобно размещать провода и розетки питания.

               -        Через отверстия ∅ 60 мм свободно проходят провода с
                       литыми разъемами.

ДОПОЛНИТЕЛЬНАЯ        *        Размещаются со стороны посетителя. Выполнены из
ЛИЦЕВАЯ ПАНЕЛЬ                формованной и перфорированной стали (толщ. 12/10).

*        3 rряда отверстий  ∅ 6,5 мм на лицевой панели, так же, как и на опоре, имеют декоративную функцию.

*        Подвешиваются к столешнице на расстоянии 65 мм от ее края на двух стержнях ∅ 10 мм, приваренных к «U»-образному краю лицевой панели (толщ. 20/10 мм, 30 x 15 мм).

*        Под столешницей крепятся к перекладине 2-мя винтами.

- Общая высота до столешницы : 317 мм.

- Высота панели : 252 мм

ПОДСТАВКА        *        Выполнена из стального прутка ∅ 10 мм и пластины –
ДЛЯ СБ                основания глуб. 350 мм, регулировка по ширине от 195 до
               270 мм.

       *        Максимальная полезная высота под балкой : 390 мм.

       *        Крепится к опоре 2-мя консолями и 4-мя винтами.

ВЫДВИЖНАЯ        *        Из листовой стали толщ. 12/10, на роликовых
ПОДСТАВКА ДЛЯ                направляющих, простое выдвижение, может размещаться
КЛАВИАТУРЫ                только под столешницами глуб. 800.

       *        Общие размеры :

Ширина 600 x глубину минимум 334 - максимум 586 (длина хода 252 мм) x высоту минимум 100 - максимум 130 мм.

       *        Регулируемая полезная высота (4 положения с шагом 10

               мм,) минимум 68 мм - максимум 98 мм.

       *        Полезные размеры полки :

               ширина 570 x глубину 305 мм.

НАСТОЛЬНЫЕ        *        Столешницы выполнены из агломерированных панелей
ПОЛКИ                «HPC» (толщ. 25 мм, плотность 650 кг/м3) с одной стороны
               с отделкой, с другой нейтрального цвета.

       •        Все края прямые из ПВХ (толщ. 3 мм), радиус скругления
               3 мм.

       •        Установлены полые опоры ш 40 мм с винтовыми
               зажимами с максимальным раскрывом 70 мм.

ПОЛКИ

               Общие размеры :

               Ширина 800, 1200, 1400, 1600, 1800 x глубину 350

x высоту 240 мм, полезная высота до полки : 215 мм.

               Максимально допустимая нагрузка,

               На полку любой ширины : 75 кг (статическая).

ГАММА

ПРЯМОУГОЛЬНЫЕ        *        Ширина 800, 1200, 1400, 1600 и 1800 x глуб. 800.

СТОЛЫ        *        Ширина 800 et 1200 x глубину 600.

КОМПАКТНЫЕ

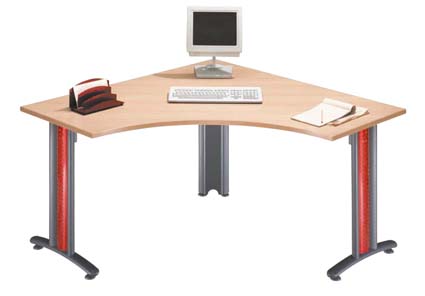

СТОЛЫ 90°  Симметричные :

       *        Ширина 1400/600 x 1400/600 x

       *        Ширина 1400/800 x 1400/800 x

       *        Ширина 1600/800 x 1600/800 x

       Асимметричные, правые и левые:

       *        Ширина 1600/800 x 1000/430  x

       *        Ширина 1600/800 x 1600/600 x

       *        Ширина 1700/800 x 1200/600 x

Ширина 2000/800 x 1200/800 x Ширина 2000/800 x 1200/600 со встроенным столом для переговоров

КОМПАКТНЫЕ

СТОЛЫ 120°  Симметричный

*  Ширина 1200/800 x 1200/800

Асимметричный, правый и левый :

       *        Ширина 2000 x  800 x 1192

КОМПАКТНЫЕ

СТОЛЫ 135°

*  Ширина 2000/800 x 1131

СТОЛ « DIRECTION»        *         Ширина 2000 x глубина 1055

ПРИСТАВНОЙ ЭЛЕМЕНТ 90

Для СТОЛА «DIRECTION»

       Асимметричный, правый и левый:

       *        Ширина 1850 x 650

СОЕДИНИТЕЛЬНЫЕ

ЭЛЕМЕНТЫ        *        90° 800 x 800

Приставные        *        Многофункциональный 45° (справа и слева)

элементы        *        Полукруглый 1650 x 825

       *        Полукруглый 1650 x 600

       *        Полукруглый 1250 x 625

       *        Приставной ∅ 1200

       *        Стол ѕ круга ∅ 1200

КРУГЛЫЙ СТОЛ        *        ∅ 1000

∅ 1200

ВЫКАТНЫЕ ТУМБЫ        Ширина 420мм

       *        Глуб. 600 и 800 2 ящика,1 из них для ПФ (A6 + A4)

       *        Глуб. 600 и 800 3 ящика (3 x A6)

       Ширина 320мм

       *        Глуб. 600, 2 ящика,1 из них для ПФ (A6 + A4)

               *        Глуб. 600,  3 ящика (3 x A6)

ПРИСТАВНЫЕ ТУМБЫ 720

  *  Ширина 420мм

       *        Глуб. 600 и 800, 3 ящика,1 из них для ПФ (A6+A4)

       *        Глуб. 600 и 800, 4 ящика (A4)

       Ширина 320мм

       *        Глуб. 600, 3 ящика,1 из них для ПФ(A6+A4)

ТУМБА « INTEGRA»  Высота 720мм

       Ширина 800 x глубина 420

       3 ящика,1 из них для ПФ (A6+A4)

ТУМБА  для СБ В. 720        *        Ширина 322 с верх. панелью глуб.  600 и 800

               Верхний ящик для дискет1 и CD Rom

               Нижняя ниша для вертикального СБ

               Дополнительная дверца

ВЫКАТНАЯ ТУМБА для СБ        *        Ширина 322 x глубина 575 x высота 585

ВРАЩАЮЩАЯСЯ        *        Ширина 447 x глубину 451,5 мм x высоту 350 мм

ПОДСТАВКА

ДЛЯ ДИСПЛЕЯ

ОТГОРАЖИВАЮЩИЙ        *        Ширина 500 x высоту 600 мм

ЭКРАН

СТОЙКА ДЛЯ        *        Ширина 720 x глубину 720 x высоту 1190 мм, с 2-мя
КОМПЬЮТЕРА                полками, одна регулируется по высоте от 620
               до 820мм

НАСТОЛЬНЫЕ ПОЛКИ        *        Ширина 800, 1200, 1400, 1600 и 1800 x глуб. 350 мм

ТУМБЫ С        *        Тумба, ширина 800 x глубину 430 мм

РАЗДВИЖНЫМИ        *        Тумба, ширина 1200 x глубину 430 мм

СТВОРКАМИ

МОДУЛЬНЫЕ ШКАФЫ (см. соответствующую техническую карточку)

       *        Шир. 800 x глуб. 440 x выс. 795 мм без верхней панели.

               4 модели :

               -        Без дверец, глуб. 420 мм, полезная выс. 728 мм

               -        2 распашных дверцы выс. 765 мм

               -        2 ящика A4 для подвесных файлов

               -        2 распашных дверцы, холодильник

       *        Шир. 800 x глуб. 440 x выс. 1180 мм без верхней панели.

               5 моделей :

               -        Без дверец, глуб. 420 мм, полезная выс. 1110 мм

               -        2 распашных дверцы выс. 1150 мм

               -        2 застекленных дверцы выс. 1150 мм

               -        2 ящика A4 + ниша, полезная выс. 354 мм

               -        2 распашных дверцы выс. 765 + ниша, полезн. в. 354 мм

       *        Шир. 800 x глуб. 440 x выс. 1950 мм без верхней панели.

               8 моделей :

               -        Без дверец, глуб. 420 мм, полезная выс. 1880 мм

               -        2 распашных дверцы выс. 1917 мм

               -        2 распашных дверцы выс. 765 + 2 дверцы выс. 1150 мм.

2 распашных дверцы выс. 765 + верхняя ниша, полезная выс. 1120 мм. 2 распашных дверцы выс. 765 + 2 застекленных дверцы выс. 1150 мм. 2 ящика A4 + верхняя ниша выс. 1150 мм. 4 распашных дверцы выс. 765 + средняя ниша, полезная выс. 354 мм.                         2 распашных дверцы выс.  917 мм, шкаф для одежды.

       *        Шир. 800 x глуб. 440 x выс. 384 мм

               - Антресоль с 2-мя распашными дверцами выс. 380 мм.

       *        Оснащение :

       - Меламиновая полка

       - Металлическая полка

       - Выдвижная рама

ВЕРХНЯЯ ПАНЕЛЬ ДЛЯ ШКАФОВ        *        Ширина 800 и 1600 мм.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

ОКРАСКА

       *        Очистка, фосфатирование и пассивирование хромом. Эпоксидно полиэстерная краска толщ. от 80 до 100 микрон.

СБОРКА

       *        Очень простая и быстрая сборка металлическими винтовыми соединениями гарантирует полную устойчивость мебели.



       *        Время на сборку одного стола 160 x 80 см – в среднем,
               10 минут.



       *        Скобяные изделия и инструкция прилагаются.

УПАКОВКА

СТОЛЕШНИЦЫ        *        Картонные прокладки для верха столешницы + «U»-образные прокладки из вспененного материала + полипропиленовые уголки + термосжимающаяся пленка.

КАРКАС        *        Полистиреновые угловые прокладки + термосжимающаяся
               пленка.

ОПОРЫ        *        Каждая опора отдельно пакуется термосжимаемой пленкой
               + картонные коробки.

ЛИЦЕВЫЕ        *        Картонные угловые прокладки + термосжимающаяся
ПАНЕЛИ                пленка.

ТУМБЫ        *        Картонные коробки.
