Тема: Продольное нивелирование

Тема: Продольное нивелирование.

1. При работе на станции расставьте пункты «а», «б»…,в нужной последовательности:

а) нивелируют по черной стороне все «плюсовые точки»;

б) вычисляют превышения между пикетами по черным и красным сторонам реек и проводят контроль  4мм;

в) приводят нивелир в рабочее положение;

г) выбирают «на глаз» точку стояние нивелира;

д) берут отсчеты по черным и красным сторонам реек на заднем и переднем пикетах.

2.  Hпк5=94,322. Увязанные превышения равны h3-4=-2141мм, h4-5=+1143мм, h5-6=-1475мм, h6-7=-2017мм, h7-8=+2697мм. Вычислить высоту H ПК7.

3. Что называется точкой нулевых работ?

4. Что такое «плюсовая точка»? Приведите пример ее обозначения.

5. Высота пикета НПК10=122,347м, отсчет по черной стороне рейки на НПК10=1864, а отсчет по рейке на «плюсовой точке» НПК10+25=0952. Вычислить НПК10+25.

6. Проектные высоты отрезка трассы равны НПК10=94,26м, НПК20=97,14м. Найти уклон этого участка трассы.

7. Перечислите состав работ при разбивке пикетажа.

8. Сумма средних превышений на трассе равна hср=4.123мм. Высота начала и конца трассы равна Ннач=120,352, Нкон=124,445. Длина трассы L=4км. Сделайте заключение о качестве нивелирования.

9. Проектная высота НПК10=65.47, уклон отрезка трассы равен +0,0100. Найти проектную высоту на ПК16.

10. С какой целью производится продольное нивелирование трассы.

11. Сумма средних превышений на трассе равна hср=+1423. Высота начала и конца трассы равна Ннач=42,431м, Нкон=42,854м. Длина трассы L=1000м. Сделайте заключение о качестве нивелирования.

12. Проектная высота начала и конца отрезка трассы равны Ннач=97,64м, Нкон=94,32м. Длина отрезка трассы равна 500м. Найти уклон проектной линии.

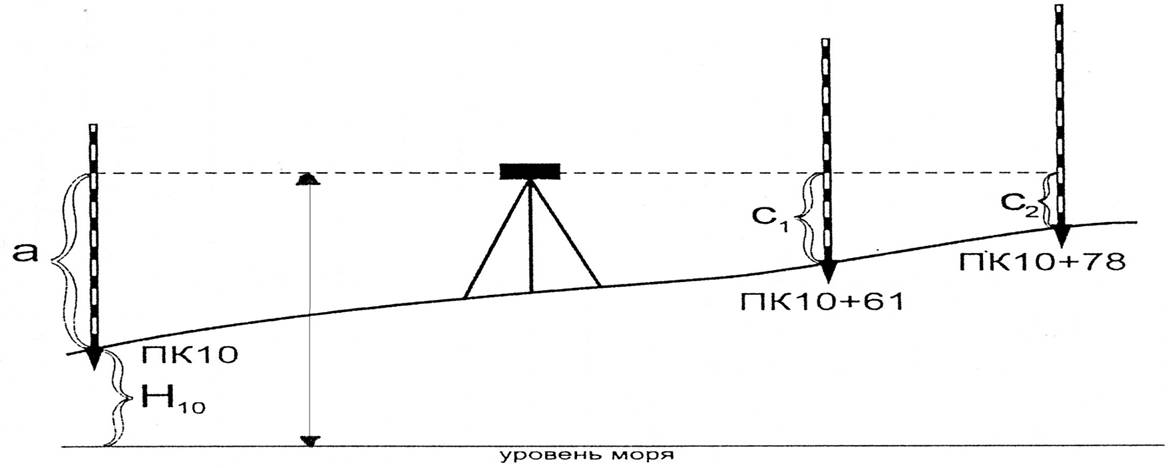

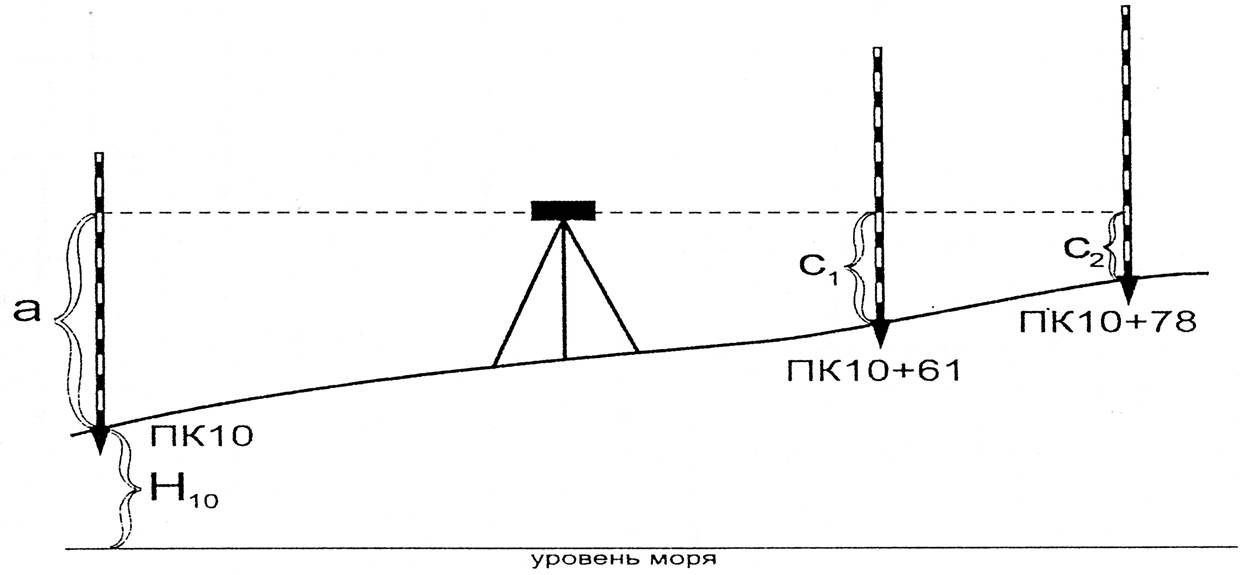

13. Что называется ГИ? Вычислите НПК10+61 и Нпк10+78, если НПК10=12,317, a=1726, с1=1243, с2=0618.

15. Проектная высота НПК10=41,53м, уклон трассы равен –0,0100. Найти проектную высоту на НПК10+40.

16. Что называется рабочей отметкой?
