Снятие

Выполнить следующие работы:

–

Выключить зажигание.

Автомобили с автоматической коробкой передач

–

Установить рычаг селектора в положение „N“.

–

Извлечь из накладки крышку рычага селектора и снять ручку → 6 ступ. АКП 09G; Ремонтная группа37.

Автомобили с МКП

–

Извлечь из накладки чехол рычага переключения передач и снять наконечник рычага → Ремонтная группа34.

Автомобили с КП DSG

–

Установить рычаг селектора в положение „N“.

–

Извлечь из накладки крышку рычага селектора и снять ручку → КП DSG 02E; Ремонтная группа34.

А/м с CD-чейнджером

–

Снять CD-чейнджер → Коммуникация; Ремонтная группа91.

Все автомобили

–

Снять облицовку рычага стояночного тормоза → Тормозная система; Ремонтная группа46.

–

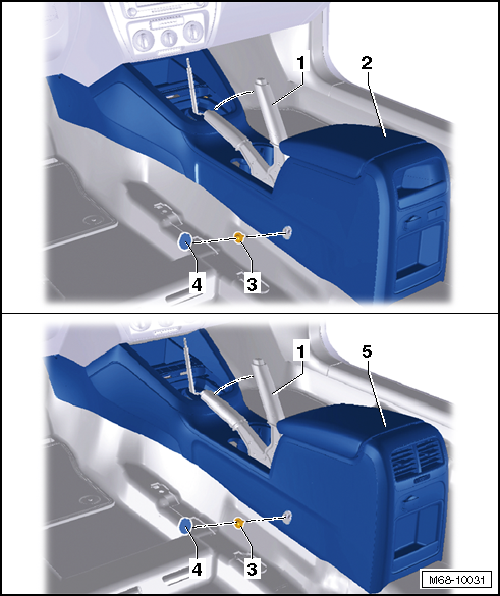

С обеих сторон снять крышку -4-, высвободив её из фиксаторов в центральной консоли -2- или -5-, и выкрутить винт -3- (3,0 Нм).

–

Установить рычаг стояночного тормоза -1- в самое верхнее положение.



–

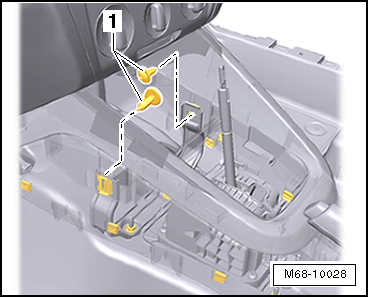

С обеих сторон выкрутить винт -1- (1,5 Нм).

–

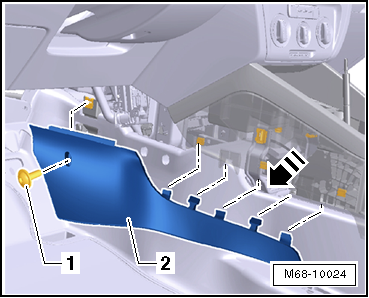

С обеих сторон снять облицовку -2-, по - направлению стрелки - с центральной консоли.

–

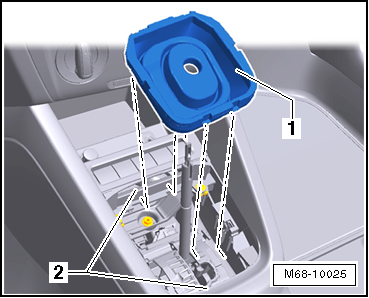

Извлечь шумоизолирующий кожух механизма переключения -1- из центральной консоли -2-.

–

Вывернуть 2 винта -3- (1.5 Н·м).

–

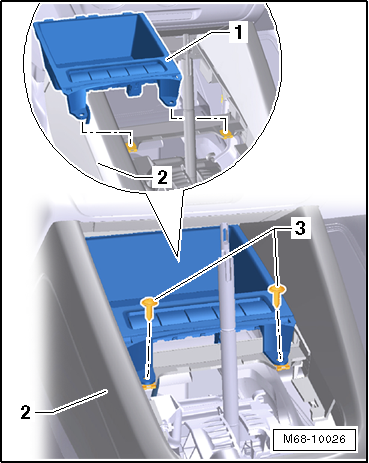

Извлечь вещевое отделение -1- из центральной консоли -2- и отсоединить соответствующие жгуты проводов, в зависимости от комплектации автомобиля.

Указание

В качестве альтернативы вещевому отсеку -1- может быть установлена пепельница. Демонтаж идентичен.

–

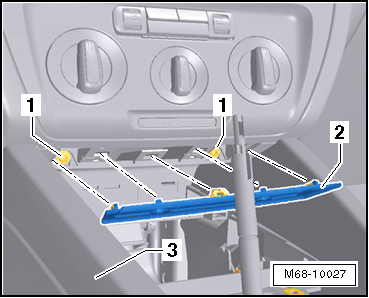

Высвободить накладку -2- с помощью клина -3409- из фиксаторов в центральной консоли -3-.

–

Вывернуть 2 винта -1- (1.5 Н·м).

–

Вывернуть 2 винта -1- (1.5 Н·м).

Центральная консоль исполнения »Komfort“

–

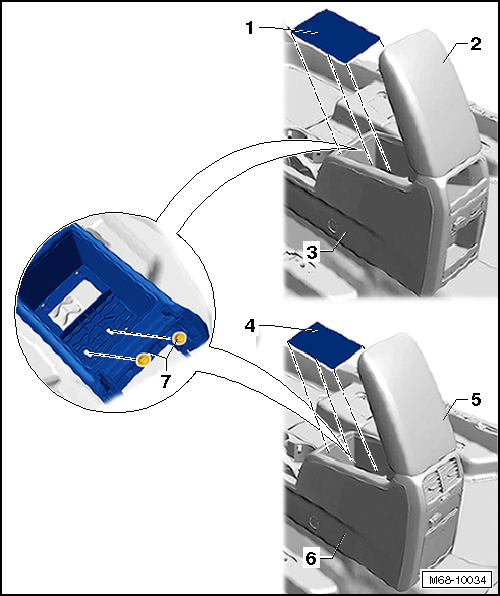

Открыть крышку вещевого отсека -2- и извлечь вставку -1- из центральной консоли -3-.

–

Вывернуть 2 винта -7- (3.0 Н·м).

–

Снятие и установка задней накладки центральной консоли исполнения »Komfort“ → Глава.

Центральная консоль исполнения »Highline“

–

Открыть крышку вещевого отсека -5- и извлечь вставку -4- из центральной консоли -6-.

–

Вывернуть 2 винта -7- (3.0 Н·м).

–

Снятие и установка задней накладки центральной консоли исполнения »Highline“ → Глава.



Центральная консоль исполнения »Komfort“

–

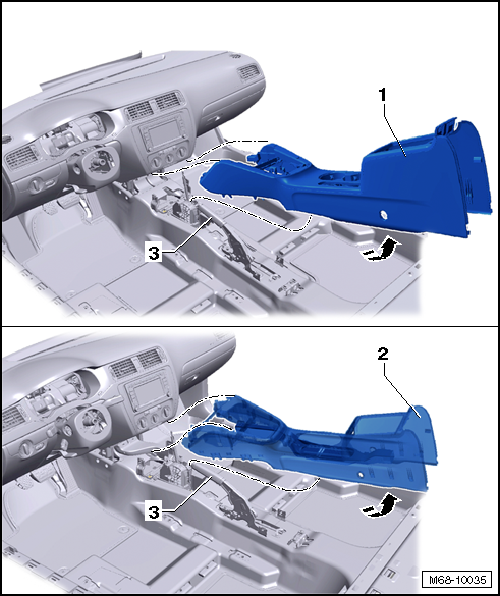

Снять центральную консоль -1- по - направлению стрелки-.

Центральная консоль исполнения »Highline“

–

Снять центральную консоль -2- с воздуховодом по - направлению стрелки-.

Указание

Рычаг стояночного тормоза -3- должен при этом находиться в самом верхнем положении.
